1 Anbau einer Garage Die Garage soll so verlängert werden, dass sie mit dem Wohnhaus einen Gebäudekomplex bildet. Die auftretenden Dach- und Mauerverschneidungen sind im sichtbaren Bereich zu ermitteln und einzuzeichnen.

2 Anbau einer Garage Schnitt der lotrechten Mauern a 1 b 1

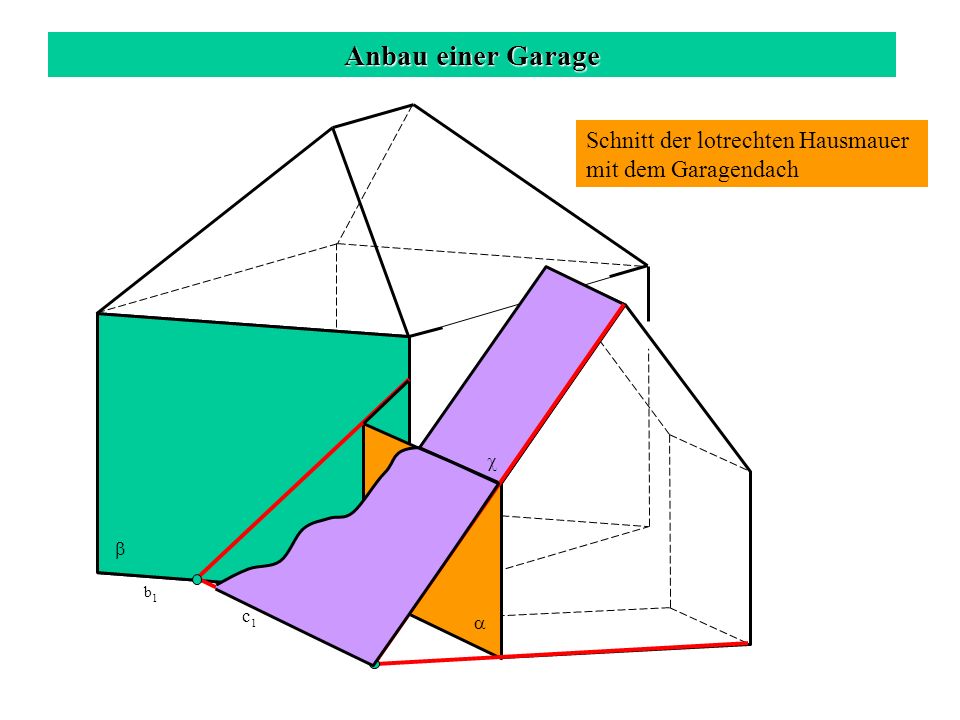

3 Anbau einer Garage Schnitt der lotrechten Hausmauer mit dem Garagendach c 1 b 1

4 Anbau einer Garage Schnitt der zweiten Hausmauer mit dem Garagendach c 1 b 1 d 1

5 Anbau einer Garage Schnitt des Garagendaches mit dem Hausdach c 1 b 1 H e 1

6 Anbau einer Garage Darstellung mit richtiger Sichtbarkeit
