Vorlesung Datenbanksysteme WS 2.0 Christoph Koch (Subject: DBVO:...

Präsentation zum Thema: "Vorlesung Datenbanksysteme WS 2.0 Christoph Koch (Subject: DBVO:..."—  Präsentation transkript:

1 Vorlesung Datenbanksysteme WS 2.0 Christoph Koch dbvo@dbai.tuwien.ac.at (Subject: DBVO:...

2 2 Elmasri / Navathe Ramakrishnan / Gehrke

3 3 Architektur eines DBMS DML-CompilerDDL-Compiler Abfrageoptimierung Datenbankmanager Schemaverwaltung Dateiverwaltung LogdateienIndexeDatenbasisData Dictionary Mehrbenutzersynchronisation Fehlerbehandlung Interactive AbfrageAPI/PräcompilerVerwaltungswerkzeug

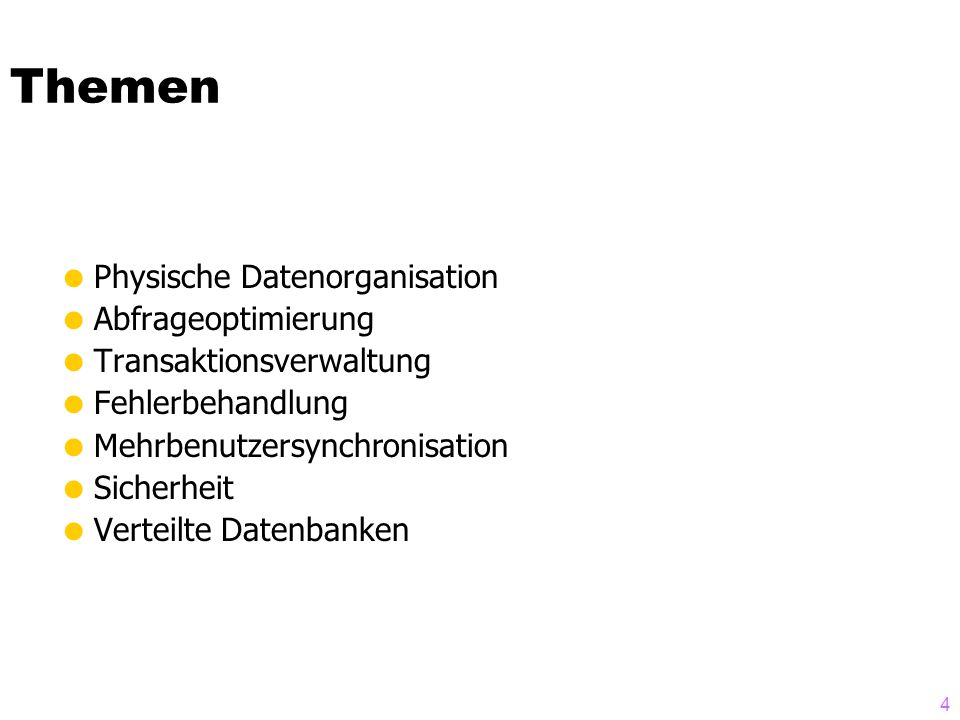

4 4 Themen Physische Datenorganisation Abfrageoptimierung Transaktionsverwaltung Fehlerbehandlung Mehrbenutzersynchronisation Sicherheit Verteilte Datenbanken

5 5 Buch zur Vorlesung Datenbanksysteme – Eine Einführung Alfons Kemper / André Eickler Oldenbourg Verlag 5. Auflage, 2004 Stoff der Vorlesung: Kapitel 7-12; 16

6 Vorlesung Datenbanksysteme vom 11.10.2004 Physische Datenorganisation Speicherhierarchie Hintergrundspeicher / RAID B-Bäume Hashing R-Bäume

7 7 Überblick: Speicherhierarchie 1-10ns Register 10-100ns Cache 100-1000ns Hauptspeicher 10 ms Plattenspeicher sec Archivspeicher Zugriffslücke 10 5

8 8 Magnetplattenspeicher

9 9

10 10 Lesen von Daten von der Platte Seek Time: Arm positionieren 5ms Latenzzeit: ½ Plattenumdrehung (im Durchschnitt) 10000 Umdrehungen / Minute Ca 3ms Transfer von der Platte zum Hauptspeicher 15 MB/s

11 11 Random versus Chained IO 1000 Blöcke à 4KB sind zu lesen Random I/O Jedesmal Arm positionieren Jedesmal Latenzzeit 1000 * (5 ms + 3 ms) + Transferzeit von 4 MB > 8000 ms + 300ms 8s Chained IO Einmal positionieren, dann von der Platte kratzen 5 ms + 3ms + Transferzeit von 4 MB 8ms + 300 ms 1/3 s Also ist chained IO ein bis zwei Größenordnungen schneller als random IO in Datenbank-Algorithmen unbedingt beachten !

12 12 Disk Arrays RAID-Systeme

13 13

14 14 RAID 0: Striping Lastbalancierung wenn alle Blöcke mit gleicher Häufigkeit gelesen/geschrieben werden Doppelte Bandbreite beim sequentiellen Lesen der Datei bestehend aus den Blöcken ABCD... Aber: Datenverlust wird immer wahrscheinlicher, je mehr Platten man verwendet (Stripingbreite = Anzahl der Platten, hier 2) A C B D ABCD Datei

15 15 RAID 1: Spiegelung (mirroring) Datensicherheit: durch Redundanz aller Daten (Engl. mirror) Doppelter Speicherbedarf Lastbalancierung beim Lesen: z.B. kann Block A von der linken oder der rechten Platte gelesen werden Aber beim Schreiben müssen beide Kopien geschrieben werden Kann aber parallel geschehen Dauert also nicht doppelt so lange wie das Schreiben nur eines Blocks A C B D A C B D

16 16 Kombiniert RAID 0 und RAID 1 Immer noch doppelter Speicherbedarf Zusätzlich zu RAID 1 erzielt man hierbei auch eine höhere Bandbreite beim Lesen der gesamten Datei ABCD.... Wird manchmal auch als RAID 10 bezeichnet RAID 0+1: Striping und Spiegelung A C A C B D B D

17 17 RAID 2: Striping auf Bit-Ebene Anstatt ganzer Blöcke, wie bei RAID 0 und RAID 0+1, wird das Striping auf Bit- (oder Byte-) Ebene durchgeführt Es werden zusätzlich auf einer Platte noch Fehlererkennungs- und Korrekturcodes gespeichert In der Praxis nicht eingesetzt, da Platten sowieso schon Fehlererkennungscodes verwalten 1010 1101 1011 0110 0011 1100.... Datei 111001...010101...101110...011010...

18 18 RAID 3: Striping auf Bit-Ebene, zusätzliche Platte für Paritätsinfo Das Striping wird auf Bit- (oder Byte-) Ebene durchgeführt Es wird auf einer Platte noch die Parität der anderen Platten gespeichert. Parität = bit-weise xor Dadurch ist der Ausfall einer Platte zu kompensieren Das Lesen eines Blocks erfordert den Zugriff auf alle Platten Verschwendung von Schreib/Leseköpfen Alle marschieren synchron 1010 1101 1011 0110 0011 1100.... Datei 111001...010101...101110...011010...011000... Parität

19 19 RAID 3: Plattenausfall 1010 1101 1011 0110 0011 1100.... Datei 111001...010101...101110...011010...011000... Parität 011010... Reparatur

20 20 RAID 4: Striping von Blöcken Bessere Lastbalancierung als bei RAID 3 Flaschenhals bildet die Paritätsplatte Bei jedem Schreiben muss darauf zugegriffen werden Bei Modifikation von Block A zu A wird die Parität P A-D wie folgt neu berechnet: P A-D := P A-D A A D.h. bei einer Änderung von Block A muss der alte Zustand von A und der alte Paritätsblock gelesen werden und der neue Paritätsblock und der neue Block A geschrieben werden AEBF CG DH P A-D P E-H

21 21 RAID 4: Striping von Blöcken Flaschenhals bildet die Paritätsplatte Bei jedem Schreiben muss darauf zugegriffen werden Bei Modifikation von Block A zu A wird die Parität P A-D wie folgt neu berechnet: P A-D := P A-D A A D.h. bei einer Änderung von Block A muss der alte Zustand von A und der alte Paritätsblock gelesen werden und der neue Paritätsblock und der neue Block A geschrieben werden 1010 1101 1011 0110 0011 1100.... Datei 1010......1101.......1011......0110......1010....... Paritäts block

22 22 RAID 5: Striping von Blöcken, Verteilung der Paritätsblöcke Bessere Lastbalancierung als bei RAID 4 die Paritätsplatte bildet jetzt keinen Flaschenhals mehr Wird in der Praxis häufig eingesetzt Guter Ausgleich zwischen Platzbedarf und Leistungsfähigkeit AEBF CG D HP A-D P E-H IMJ O LN K PP I-L P M-P

23 23 Parallelität bei Lese/Schreib- Aufträgen

24 24 verdrängen Hauptspeicher einlagern Platte ~ persistente DB Systempuffer-Verwaltung

25 25 Ein- und Auslagern von Seiten Systempuffer ist in Seitenrahmen gleicher Größe aufgeteilt Ein Rahmen kann eine Seite aufnehmen Überzählige Seiten werden auf die Platte ausgelagert Platte (swap device) Hauptspeicher 04K8K12K 28K 44K 60K 40K 48K 24K20K 16K 32K 36K 56K52K P480 P123 Seitenrahmen Seite

26 B-Bäume Balancierte Mehrwege-Suchbäume Für den Hintergrundspeicher

27 27 S.. Suchschlüssel D.. Weitere Daten V.. Verweise (SeitenNr)

28 28

29 29

30 30 Einfügen eines neuen Objekts (Datensatz) in einen B-Baum

31 31 Sukzessiver Aufbau eines B-Baums vom Grad k=2 101319 7

32 32 Sukzessiver Aufbau eines B-Baums vom Grad k=2 7101319 3

33 33 Sukzessiver Aufbau eines B-Baums vom Grad k=2 7101319 3 ?

34 34 Sukzessiver Aufbau eines B-Baums vom Grad k=2 710 3 1319 ?

35 35 Sukzessiver Aufbau eines B-Baums vom Grad k=2 37 3 1319 ? 10

36 36 Sukzessiver Aufbau eines B-Baums vom Grad k=2 371319 ? 10

37 37 Sukzessiver Aufbau eines B-Baums vom Grad k=2 371319 ? 10 1

38 38 Sukzessiver Aufbau eines B-Baums vom Grad k=2 371319 ? 10 1

39 39 Sukzessiver Aufbau eines B-Baums vom Grad k=2 371319 ? 10 1

40 40 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1371319 ? 10 1

41 41 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1371319 ? 10 2

42 42 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1371319 ? 10 2 2

43 43 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12371319 ? 10 2 2

44 44 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12371319 ? 10 4

45 45 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12371319 ? 10 4 4

46 46 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12371319 ? 10 4 4

47 47 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12371319 ? 10 4 4

48 48 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12371319 ? 310 4 4

49 49 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121319 ? 310 47

50 50 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121319 ? 310 11 47

51 51 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12111319 ? 310 47

52 52 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12111319 ? 310 21 47

53 53 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12111319 ? 310 21 47

54 54 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1211131921 ? 310 12 47

55 55 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1211131921 ? 310 12 47

56 56 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1211131921 ? 310 12 47

57 57 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1211131921 ? 310 12 47

58 58 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1211131921 ? 31013 12 47

59 59 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12111921 ? 31013 12 471112

60 60 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121921 ? 31013 12 471112

61 61 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121921 ? 31013 14 471112

62 62 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12141921 ? 31013 14 471112

63 63 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12141921 ? 31013 15 471112

64 64 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1214151921 ? 31013 20 471112

65 65 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1214151921 ? 31013 20 471112 20

66 66 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1214151921 ? 31013 20 471112 20

67 67 Sukzessiver Aufbau eines B-Baums vom Grad k=2 1214151921 ? 3101319 20 471112 20

68 68 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121415 ? 3101319 20 471112 2021

69 69 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121415 ? 3101319 5 471112 2021

70 70 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121415 ? 3101319 5 471112 2021

71 71 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121415 ? 3101319 5 4571112 2021

72 72 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121415 ? 3101319 6 4571112 2021

73 73 Sukzessiver Aufbau eines B-Baums vom Grad k=2 121415 ? 3101319 6 45671112 2021

74 74 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 45671112 2021 8

75 75 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 45671112 2021 8 8

76 76 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 45671112 2021 8 8

77 77 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 45671112 2021 8 8

78 78 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 671112 2021 8 8 45

79 79 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 781112 2021 6 6 45

80 80 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 781112 2021 6 45

81 81 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 781112 2021 6 45

82 82 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 781112 2021 6 45

83 83 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 3101319 781112 2021 6 45 36

84 84 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 1319 781112 2021 10 45 36

85 85 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 1319 781112 2021 45 36 10

86 86 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 1319 781112 2021 45 36 10

87 87 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 1319 781112 2021 45 36 10 B-Baum mit Minimaler Speicherplatz- ausnutzung

88 88 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 1319 781112 2021 45 36 10 B-Baum mit Minimaler Speicherplatz- ausnutzung

89 89 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 1319 781112 2021 45 36 10 23

90 90 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 1319 781112 202123 45 36 10

91 91 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 1319 781112 202123 45 36 10 14

92 92 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1415 ? 1319 781112 202123 45 36 10 14 Unterlauf

93 93 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 15 ? 1319 781112 202123 45 36 10 Unterlauf

94 94 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1320 781112 2123 45 36 10

95 95 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1320 781112 2123 45 36 10 5

96 96 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1320 781112 2123 45 36 10 5 Unterlauf

97 97 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1320 781112 2123 4 36 10 merge

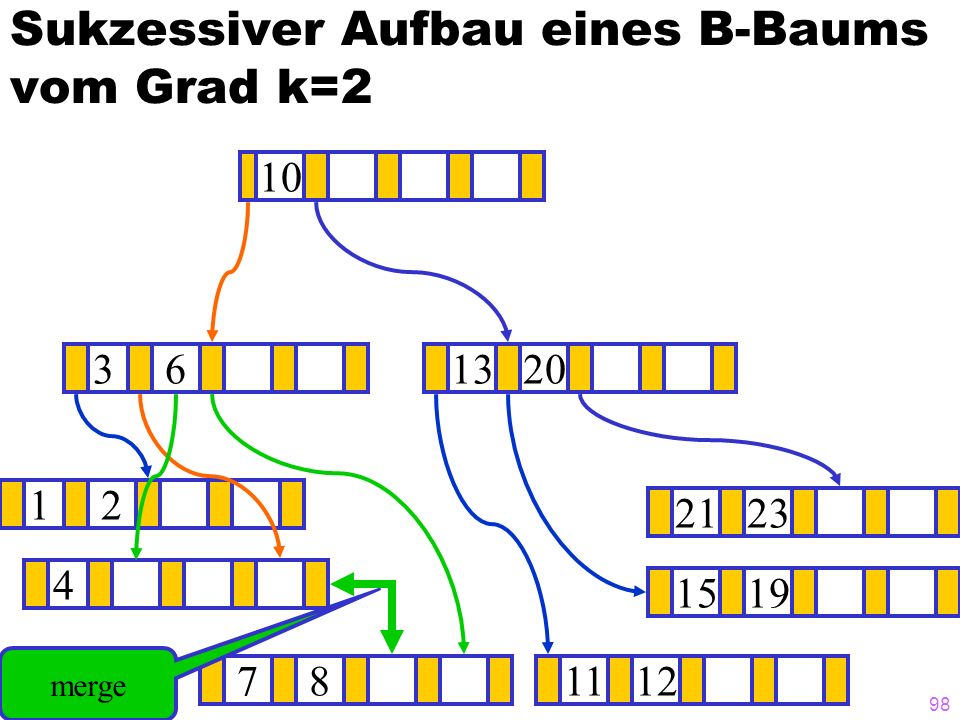

98 98 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1320 781112 2123 4 36 10 merge

99 99 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1320 1112 2123 4678 3 10 Unterlauf

100 100 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1320 1112 2123 4678 3 10 merge

101 101 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1320 1112 2123 4678 3 10 merge

102 102 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1112 2123 4678 3101320

103 103 Sukzessiver Aufbau eines B-Baums vom Grad k=2 12 1519 ? 1112 2123 4678 3101320 Schrumpfung, Freie Knoten

104 104 Speicherstruktur eines B-Baums auf dem Hintergrundspeicher 4 Speicherblock Nr 4

105 105 Speicherstruktur eines B-Baums auf dem Hintergrundspeicher 3 0 Datei 8 KB-Blöcke 0*8KB 1*8KB 2*8KB 3*8KB 1 1 0 1 0 0 1 1 0 Freispeicher- Verwaltung 4*8KB Block- Nummer

106 106 Zusammenspiel: Hintergrundspeicher -- Hauptspeicher Hintergrundspeicher 4 4 Hauptspeicher- Puffer Zugriffslücke 10 5

107 107 B + -Baum Referenz- schlüssel Such- schlüssel

108 108

109 109

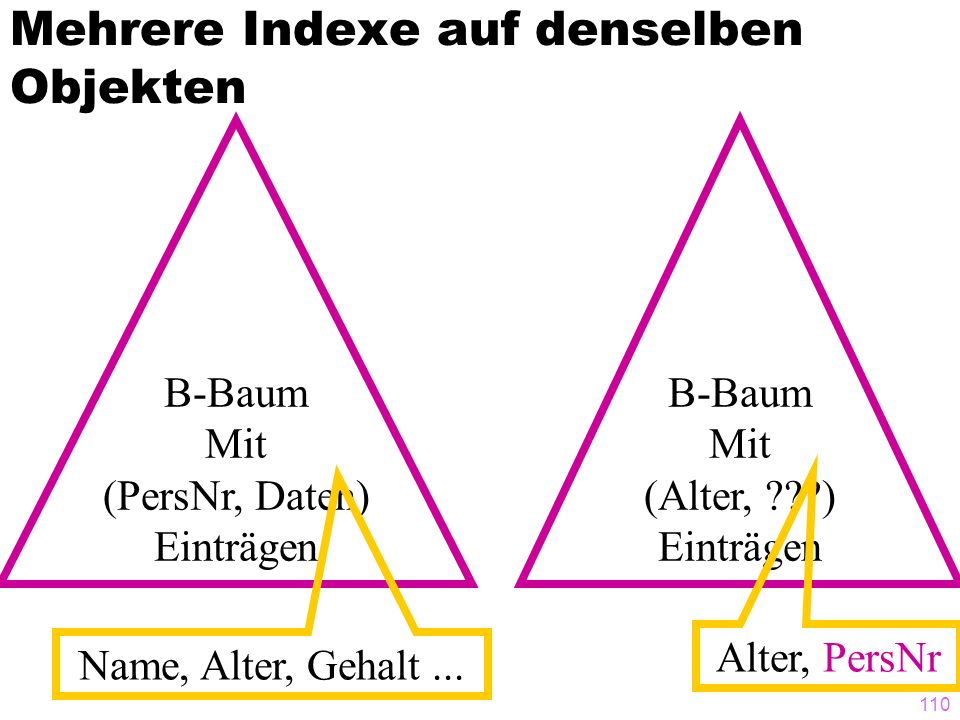

110 110 Mehrere Indexe auf denselben Objekten B-Baum Mit (PersNr, Daten) Einträgen Name, Alter, Gehalt... B-Baum Mit (Alter, ???) Einträgen Alter, PersNr

111 111 Mehrere Indexe auf denselben Objekten B-Baum Mit (PersNr, Daten) Einträgen Name, Alter, Gehalt... B-Baum Mit (Alter, ???) Einträgen Alter, PersNr Wer ist 20 ? 20, 007

112 112 Mehrere Indexe auf denselben Objekten B-Baum Mit (PersNr, Daten) Einträgen Name, Alter, Gehalt... B-Baum Mit (Alter, ???) Einträgen Alter, PersNr Wer ist 20 ? 20, 007007,Bond,20,...

113 113 Eine andere Möglichkeit: Referenzierung über Speicheradressen PersNr Alter 007,... 20,... 007, Bond, 20,...

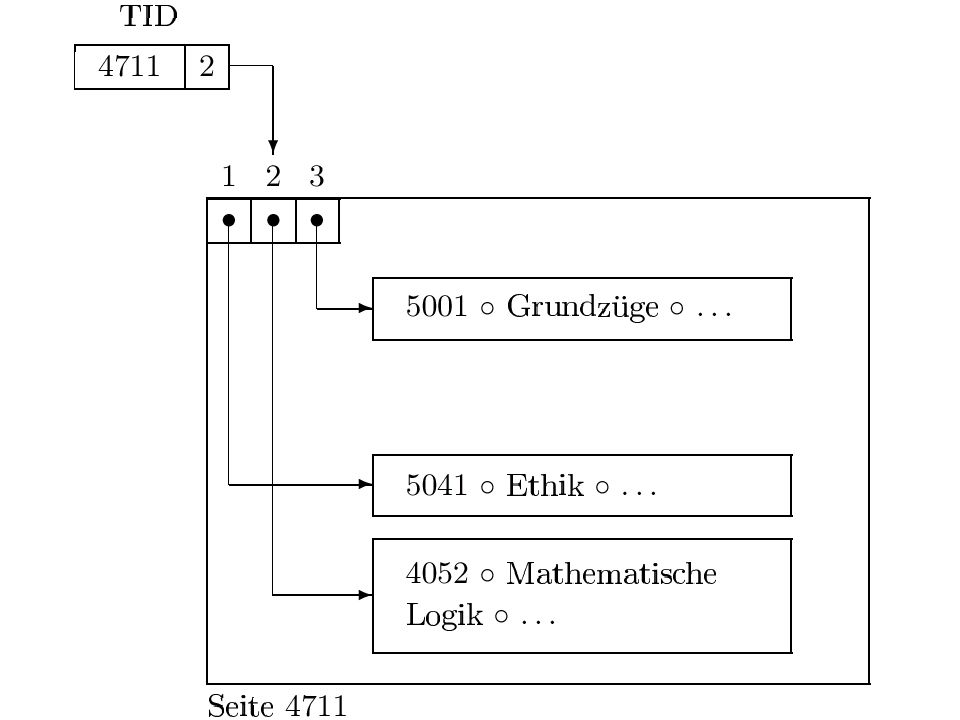

114 114

115 115 Verschiebung von einer Seite auf eine andere Forward

116 116 Verschiebung von einer Seite auf eine andere Bei der nächsten Verschiebung wird der Forward auf Seite 4711 geändert (kein Forward auf Seite 4812)

117 117 Statische Hashtabellen À priori Allokation des Speichers Nachträgliche Vergrößerung der Hashtabelle ist teuer Hashfunktion h(...) =... mod N Rehashing der Einträge h(...) =... mod M In Datenbankanwendungen viele GB Erweiterbares Hashing Zusätzliche Indirektion über ein Directory Ein zusätzlicher Zugriff auf ein Directory, das den Zeiger (Verweis, BlockNr) des Hash-Bucket enthält Dynamisches Wachsen (und Schrumpfen) ist möglich Der Zugriff auf das Directory erfolgt über einen binären Hashcode

118 118 Statisches Hashing

119 119

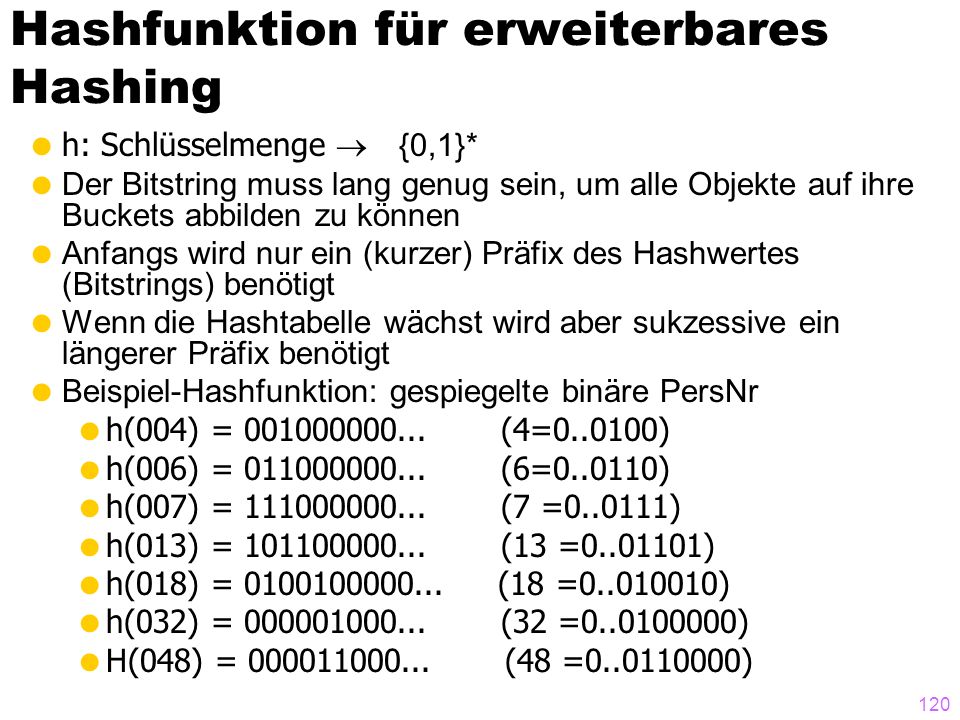

120 120 Hashfunktion für erweiterbares Hashing h: Schlüsselmenge {0,1}* Der Bitstring muss lang genug sein, um alle Objekte auf ihre Buckets abbilden zu können Anfangs wird nur ein (kurzer) Präfix des Hashwertes (Bitstrings) benötigt Wenn die Hashtabelle wächst wird aber sukzessive ein längerer Präfix benötigt Beispiel-Hashfunktion: gespiegelte binäre PersNr h(004) = 001000000... (4=0..0100) h(006) = 011000000... (6=0..0110) h(007) = 111000000... (7 =0..0111) h(013) = 101100000... (13 =0..01101) h(018) = 0100100000... (18 =0..010010) h(032) = 000001000... (32 =0..0100000) H(048) = 000011000... (48 =0..0110000)

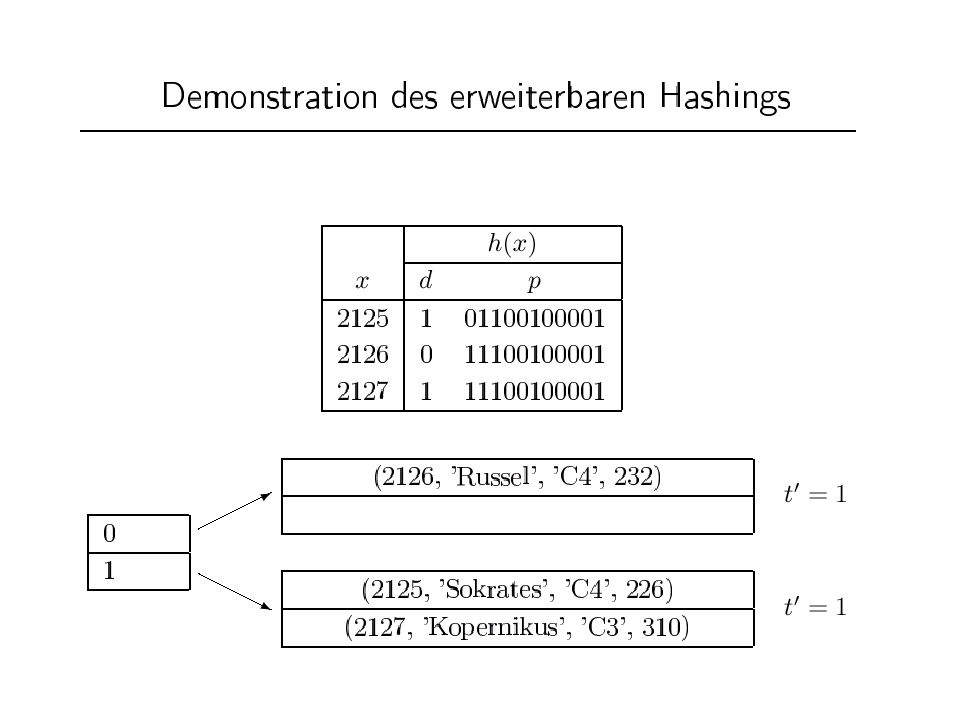

121 121

122 122

123 123 Wertbasierter Zugriff auf der Grundlage mehrerer Attribute, dies einzeln oder in beliebigen Kombinationen. Typische Anforderungen aus CAD, VLSI-Entwurf, Kartographie,... Anfragen decken den Bereich ab zwischen mehrdimensionalem Punktzugriff (EMQ) und mehrdimensionalen Bereichsanfragen (RQ) Lösung mit eindimensionalen Indexen erfordert konjunktive Zerlegung der Anfrage in Einattributanfragen und Schnittmengenbildung bedingt hohe Speicherredundanz Problemstellung: Mehrdimensionale Nachbarschaftsverhältnisse Mehrdimensionale Datenstrukturen

124 124 Wertebereiche D 0,..., D k-1 : alle D i sind endlich, linear geordnet und besitzen kleinstes (- i ) und größtes ( i ) Element Datenraum D = D 0... D k-1 k-dimensionaler Schlüssel entspricht Punkt im Datenraum p D Grundlagen mehrdimensionaler Datenstrukturen

125 125 1. Exact Match Query spezifiziert Suchwert für jede Dimension D i 2. Partial Match Query spezifiziert Suchwert für einen Teil der Dimensionen 3. Range Query spezifiziert ein Suchintervall [ug i, og i ] für alle Dimensionen 4. Partial Range Query spezifiziert ein Suchintervall für einen Teil der Dimensionen Grundlagen mehrdimensionaler Datenstrukturen

126 126 Mehrdimensionale Zugriffsstrukturen können gemäß der Art der Aufteilung des Datenraums in Gebiete charakterisiert werden: 1. nur atomare Gebiete (beschreibbar durch ein Rechteck) 2. vollständig (die Vereinigung aller Gebiete ergibt den gesamten Datenraum) 3. disjunkt (die Gebiete überlappen nicht) Charakterisierung mehrdimensionaler Datenstrukturen R-Baum: atomar

127 127 R-Baum: Urvater der baum-strukturierten mehrdimensionalen Zugriffsstrukturen

128 128 Gute versus schlechte Partitionierung

129 129 Nächste Phase in der Entstehungsgeschichte des R-Baums

130 130 Nächste Phase

131 131 Datenraum

132 132 Wachsen des Baums: nach oben – wie im B-Baum

133 133 Datenraum

134 134 Datenraum und Speicherstruktur – Überblick

135 135

136 136 Bereichsanfragen auf dem R-Baum

137 137

138 138 Objektballung / Clustering logisch verwandter Daten

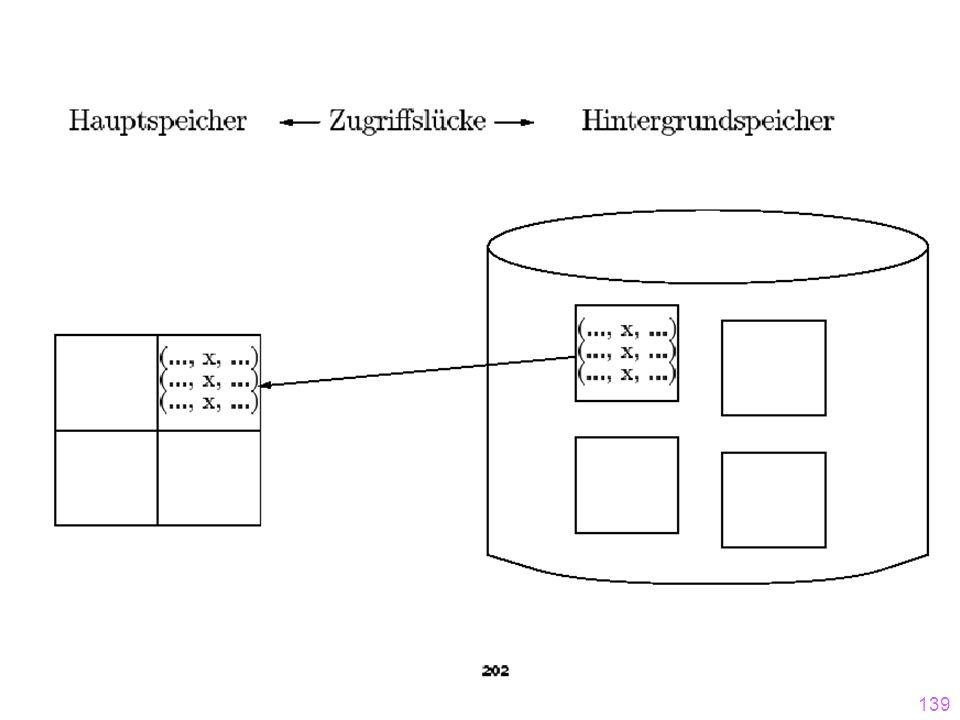

139 139

140 140 Clustering von Professoren mit ihren Vorlesungen

141 141 Unterstützung eines Anwendungsverhaltens Select Name From Professoren Where PersNr = 2136 Select Name From Professoren Where Gehalt >= 90000 and Gehalt <= 100000

142 142 Indexe in SQL Create index SemsterInd on Studenten (Semester) drop index SemsterInd
