Ulrike Romatschke, Robert Houze, Socorro Medina

Ähnliche Präsentationen


Präsentation zum Thema: "Ulrike Romatschke, Robert Houze, Socorro Medina"—  Präsentation transkript:

1 Ulrike Romatschke, Robert Houze, Socorro Medina
Regional, Seasonal and Diurnal Variations of Convection in the Asian Monsoon Region Authors Ulrike Romatschke, Robert Houze, Socorro Medina University of Washington, Seattle

2 Region of Study

3 Inhalt Daten Vergleich mit Houze et al. Premonsoon – Monsoon
Einleitung Daten Regional Variations Vergleich mit Houze et al. Seasonal Variations Premonsoon – Monsoon Diurnal Variations Zusammenhang mit Topographie Zusammenfassung und Ausblick

4 Daten TRMM Precipitation Radar (PR), Version 6 Products
2A23: Radar Rain Characteristics 2A25: Radar Rainfall Rate and Profile Monsoon Season: Juni - September Premonsoon Season: Mai

5 Definitionen Deep Intense Convective Cores
20 16 12 8 4 Definitionen Height [km] Deep Intense Convective Cores 40 dBZ echo > 10 km in hight Wide Intense Convective Cores 40 dBZ echo area > 1,000 km² Broad Stratiform Echos area > 50,000 km² Distance [km] 24 22 20 Latitude Longitude 15 20 Latitude [dBZ] Longitude

6 Ziele Vergleich mit Houze et al. (2007) Erweiterungen Daten
Region Premonsoon Season Diurnal Cycle Erkennen von besonders aktiven Regionen

7 Inhalt Daten Vergleich mit Houze et al. Premonsoon – Monsoon
Einleitung Daten Regional Variations Vergleich mit Houze et al. Seasonal Variations Premonsoon – Monsoon Diurnal Variations Zusammenhang mit Topographie Zusammenfassung und Ausblick

8 Comparison Deep Intense Convective Cores /

9 Large Scale Flow Patterns during Monsoon
1000 mb 700 mb 40 30 20 10 / Terrain [km]

10 Comparison Wide Intense Convective Cores /

11 Comparison Broad Stratiform Systems /

12 Inhalt Daten Vergleich mit Houze et al. Premonsoon – Monsoon
Einleitung Daten Regional Variations Vergleich mit Houze et al. Seasonal Variations Premonsoon – Monsoon Diurnal Variations Zusammenhang mit Topographie Zusammenfassung und Ausblick

13 Deep Intense Convective Cores
Premonsoon Monsoon

14 The Indian Dry-Line Weston (1971) 1000 mb 700 mb
Surface p [mb] and v mb v Weston (1971)

15 The Indian Dry-Line 200 mb mb mb Monsoon Premonsoon

16 Wide Intense Convective Cores
Premonsoon Monsoon

17 Wide vs. Deep Intense Convective Cores
Premonsoon Premonsoon

18 Wide vs. Deep Intense Convective Cores
Monsoon Monsoon

19 Wide vs. Deep Intense Convective Cores
Ganges Delta Monsoon

20 Broad Stratiform Systems
Premonsoon Monsoon

21 Broad Stratiform Systems
Rain Climatology Monsoon Xie et al. (2006)

22 Inhalt Daten Vergleich mit Houze et al. Premonsoon – Monsoon
Einleitung Daten Regional Variations Vergleich mit Houze et al. Seasonal Variations Premonsoon – Monsoon Diurnal Variations Zusammenhang mit Topographie Zusammenfassung und Ausblick

23 Diurnal Cycle, Monsoon

24 Diurnal Cycle

25 Diurnal Cycle

26 Diurnal Cycle, Monsoon

27 Diurnal Cycle Deep Intense Convective Cores Monsoon

28 Diurnal Cycle Deep Intense Convective Cores Monsoon

29 Diurnal Cycle Deep Intense Convective Cores Monsoon

30 Diurnal Cycle Deep Intense Convective Cores Monsoon

31 Diurnal Cycle Deep Intense Convective Cores Premonsoon

32 Diurnal Cycle Deep Intense Convective Cores Premonsoon
Surface p [mb] and v Weston (1971) Xie et al. (2006)

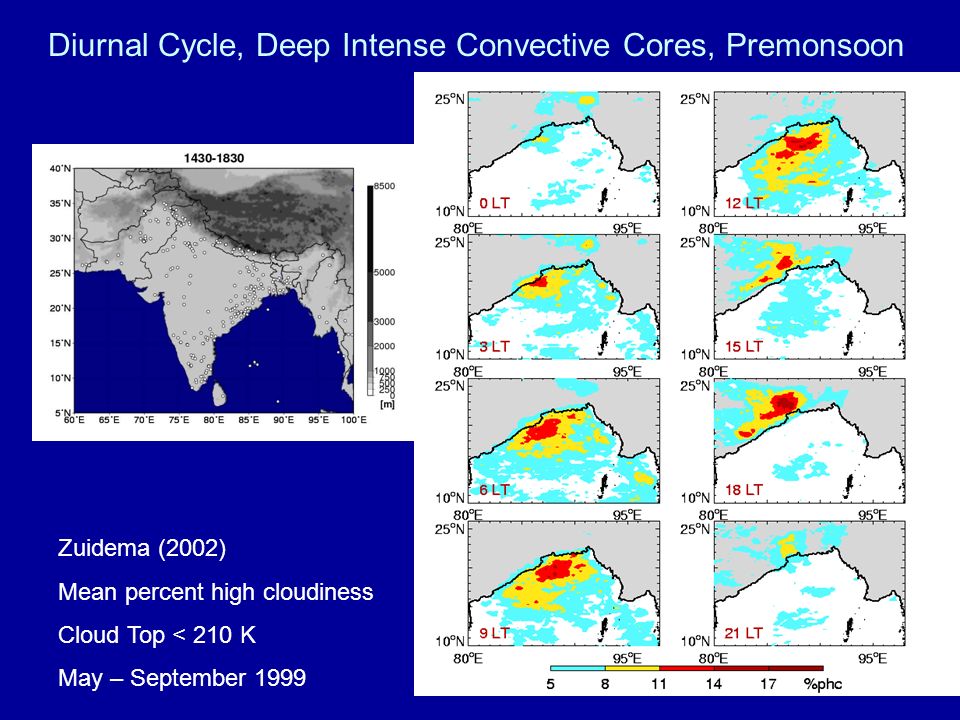

33 Diurnal Cycle, Deep Intense Convective Cores, Premonsoon
Zuidema (2002) Mean percent high cloudiness Cloud Top < 210 K May – September 1999

34 Diurnal Cycle, Monsoon

35 Diurnal Cycle, Monsoon Wide Intense Convective Cores 1999-2001 vs

36 Diurnal Cycle Wide Intense Convective Cores Monsoon

37 Diurnal Cycle Wide Intense Convective Cores Monsoon
Xie et al. (2006)

38 Diurnal Cycle Wide Intense Convective Cores Premonsoon - Monsoon

39 Diurnal Cycle Wide Intense Convective Cores Premonsoon

40 Diurnal Cycle, Monsoon

41 Diurnal Cycle, Monsoon

42 Diurnal Cycle Broad Stratiform Systems Monsoon

43 Diurnal Cycle Broad Stratiform Systems Monsoon

44 Diurnal Cycle Broad Stratiform Systems Monsoon

45 Diurnal Cycle Broad Stratiform Systems Monsoon
Williams and Houze (1987)

46 Inhalt Daten Vergleich mit Houze et al. Premonsoon – Monsoon
Einleitung Daten Regional Variations Vergleich mit Houze et al. Seasonal Variations Premonsoon – Monsoon Diurnal Variations Zusammenhang mit Topographie Zusammenfassung und Ausblick

47 Zusammenfassung Größerer Datensatz scheint Houze et al. (2007) zu bestätigen. Premonsoon – Monsoon • Verschiebung der Region in welcher die meisten Deep und Wide Intense Convective Cores auftreten. • Mehr Wide Intense Convective Cores und Broad Stratiform Systems über dem Meer in Monsoon Season. Diurnal Cycle • Maximum der Deep Intense Convective Cores am Nachmittag. • Nachmittag- und Nachtmaxima der Wide Intense Convective Cores. • Abendminimum der Broad Stratiform Systems. Rain Climatology vergleichbar • mit Broad Stratiform Systems über dem Meer. • mit Wide Intense Convective Cores am Fuß des Himalaya. • nicht mit Deep Intense Convective Cores.

48 Ausblick 2002/2003 Version 6 data. Statistiken für weitere Variablen.
Spezielle Regionen • physikalischer Hintergrund • Felder (z.B. Wind) • Satellitendaten

49 Variables Orbitnumber Number of convective pixels Date
Time Number of pixels 3D Number of pixels 2D Latitude Longitude Height Longest horizontal dimension Height of terrain Area Number of convective pixels Number of stratiform pixels Convective, stratiform, total • rain rate • volumetric rain rate • rain fraction • area fraction

50 Ausblick 2002/2003 Version 6 data. Statistiken für weitere Variablen.
Spezielle Regionen • physikalischer Hintergrund • Felder (z.B. Wind) • Satellitendaten

51 Ausblick
