Revision: 2.40 SLS500-Configurator R0412 Programmumgebung, Programming Environment HIQUEL GmbH Bairisch Kölldorf 266, A-8344 Bad Gleichenberg, Austria.

Präsentation zum Thema: "Revision: 2.40 SLS500-Configurator R0412 Programmumgebung, Programming Environment HIQUEL GmbH Bairisch Kölldorf 266, A-8344 Bad Gleichenberg, Austria."—  Präsentation transkript:

1 Revision: 2.40 SLS500-Configurator R0412 Programmumgebung, Programming Environment HIQUEL GmbH Bairisch Kölldorf 266, A-8344 Bad Gleichenberg, Austria Tel: +43-3159-3001-0, Fax: +43-3159-3001-4 Email: hiquel@hiquel.com www.hiquel.com IMPORTANT NOTE: IMPORTANT NOTE: To install the programming system start the PowerPoint presentation and click onto this field! If there is no reaction, check the security level of PowerPoint for macro execution. Please ensure that the decimal symbol and digital grouping symbol in your Windows Regional and language settings conform to the default. Choose the control panel,regional and language options,customize regional options. The correct decimal symbol has to be a comma and the digital grouping symbol has to be a full stop e.g. 123.456.789,00 To install the programming system start the PowerPoint presentation and click onto this field! If there is no reaction, check the security level of PowerPoint for macro execution. Please ensure that the decimal symbol and digital grouping symbol in your Windows Regional and language settings conform to the default. Choose the control panel,regional and language options,customize regional options. The correct decimal symbol has to be a comma and the digital grouping symbol has to be a full stop e.g. 123.456.789,00 !!! CLICK HERE !!! CLICK HERE !!! WICHTIGER HINWEIS: WICHTIGER HINWEIS: Um das Programmiersystem zu installieren, starten Sie diese Präsentation und klicken Sie auf dieses Feld! Wenn sich nach einigen Sekunden keine Reaktion einstellt, überprüfen Sie den Sicherheitslevel von PowerPoint für die Makroausführung! Bitte stellen Sie sicher, daß das Tausenderzeichen ein Punkt und als Dezimaltrennzeichen ein Komma eingestellt ist. Überprüfen Sie das unter Systemsteuerung Ländereinstellungen Zahlen. Ein Beispiel: 123.456.789,00 Um das Programmiersystem zu installieren, starten Sie diese Präsentation und klicken Sie auf dieses Feld! Wenn sich nach einigen Sekunden keine Reaktion einstellt, überprüfen Sie den Sicherheitslevel von PowerPoint für die Makroausführung! Bitte stellen Sie sicher, daß das Tausenderzeichen ein Punkt und als Dezimaltrennzeichen ein Komma eingestellt ist. Überprüfen Sie das unter Systemsteuerung Ländereinstellungen Zahlen. Ein Beispiel: 123.456.789,00 !!! HIER KLICKEN !!! HIER KLICKEN !!! IMPORTANT NOTE: IMPORTANT NOTE: To install the programming system start the PowerPoint presentation and click onto this field! If there is no reaction, check the security level of PowerPoint for macro execution. Please ensure that the decimal symbol and digital grouping symbol in your Windows Regional and language settings conform to the default. Choose the control panel,regional and language options,customize regional options. The correct decimal symbol has to be a comma and the digital grouping symbol has to be a full stop e.g. 123.456.789,00 To install the programming system start the PowerPoint presentation and click onto this field! If there is no reaction, check the security level of PowerPoint for macro execution. Please ensure that the decimal symbol and digital grouping symbol in your Windows Regional and language settings conform to the default. Choose the control panel,regional and language options,customize regional options. The correct decimal symbol has to be a comma and the digital grouping symbol has to be a full stop e.g. 123.456.789,00 !!! CLICK HERE !!! CLICK HERE !!! WICHTIGER HINWEIS: WICHTIGER HINWEIS: Um das Programmiersystem zu installieren, starten Sie diese Präsentation und klicken Sie auf dieses Feld! Wenn sich nach einigen Sekunden keine Reaktion einstellt, überprüfen Sie den Sicherheitslevel von PowerPoint für die Makroausführung! Bitte stellen Sie sicher, daß das Tausenderzeichen ein Punkt und als Dezimaltrennzeichen ein Komma eingestellt ist. Überprüfen Sie das unter Systemsteuerung Ländereinstellungen Zahlen. Ein Beispiel: 123.456.789,00 Um das Programmiersystem zu installieren, starten Sie diese Präsentation und klicken Sie auf dieses Feld! Wenn sich nach einigen Sekunden keine Reaktion einstellt, überprüfen Sie den Sicherheitslevel von PowerPoint für die Makroausführung! Bitte stellen Sie sicher, daß das Tausenderzeichen ein Punkt und als Dezimaltrennzeichen ein Komma eingestellt ist. Überprüfen Sie das unter Systemsteuerung Ländereinstellungen Zahlen. Ein Beispiel: 123.456.789,00 !!! HIER KLICKEN !!! HIER KLICKEN !!! Path for INET Explorer C:\Programme\Internet Explorer\IEXPLORE.EXE

2 Revision: 2.40 Page 2 Title: Configuration Define your configuration here DI1: DI2: DI3: DI4: DI5: DI6: DI7: DI8: DO1: DO2: DO3: DO4: DO5: DO6: AI1: AI2: AI3: AI4: POTI1: POTI2: SLS500-R

3 Revision: 2.40 Page 3 Title: Programming Beispielprogramm zu Textverarbeitung auswählen Willkommen zur Beispielsammlung für den SLS-500 Master Controller Jedes Beispiel umfasst eine Seite. Wählen Sie hier durch Zuweisung einer Analogkonstante einer Variable Seite das Beispiel aus, das Sie testen wollen! Die Beispiele sollen Ihnen eine Einführung in den Gebrauch der Objekte geben Viel Spaß wünscht Ihnen Ihr HIQUEL Team 1 1 Seite Hier die Seitennummer des Beispiels eingeben, das getestet werden soll initialisation 1.

4 Revision: 2.40 Page 4 Title: Programming Beispiel 1: Textkonstanten Textvariablen zuweisen Dieses Beispiel zeigt uns, dass man beliebige Textkonstanten einer Textvariablen zuweisen kann. Hallo Welt Memory1 Hier sehen wir, das man mehreren Variablen in Folge Textwerte zuweisen kann! Hallo Welt Memory2 Memory3 analog value =1 Seite Hallo Welt

5 Revision: 2.40 Page 5 Title: Programming Beispiel 2: Zusammenfügen von Textteilen Hallo Welt + + Speicher1 Dieses Beispiel zeigt uns den Einsatz des Concatenation Operators zum Zusammenfügen von Textteilen. Hier sehen wir, dass man auch mehrstufig Textteile zusammenfügen kann! Alpha, Speicher2 Beta, + + Gamma + + analog value =2 Seite Hallo Welt Alpha,Beta,GammaAlpha,Beta,Gamma

6 Revision: 2.40 Page 6 Title: Programming Beispiel 3: Ausschneiden von Textteilen Teil I Dieses Beispiel zeigt uns, wie man aus einem Textwert einen Teiltext ausschneiden kann. Diese Funktion übernimmt die Funktion SubString. Der Index Start bezeichnet das erste Zeichen und der Eingang Length bezeichnet die Anzahl der Zeichen, die ausgeschnitten werden sollen. Der Index Start beginnt mit 0. Alpha,Beta,Gamma Text1 TEXT SubString TEXT SubString In Out Start Length 6 6 4 4 Hier zeigt die Anwendung die Funktion LeftString. Diese Funktion liefert immer Length Zeichen ab dem ersten Zeichen des Textes am Eingang In. Alpha,Beta,Gamma Text2 5 5 TEXT LeftString TEXT LeftString In Out Length AUFGABE: Verändern Sie die Beispiele so, dass sich am Ausgang die Länge des Textes verändert! analog value =3 Seite AlphaAlpha BetaBeta

7 Revision: 2.40 Page 7 Title: Programming Beispiel 4: Ausschneiden von Textteilen Teil II Dieses Beispiel zeigt die Anwendung der Funktion RightString. Diese Funktion liefert immer die letzten Length Zeichen des Textes am Eingang In. Alpha,Beta,Gamma Text 5 5 TEXT RightString TEXT RightString In Out Length AUFGABE: Verändern Sie das obige Beispiel so, dass sich am Ausgang die Länge des Textes verändert! analog value =4 Seite GammaGamma

8 Revision: 2.40 Page 8 Title: Programming Beispiel 5: Länge eines Textes ermitteln In diesem Beispiel sehen wir, dass die Funktion StringLength die Länge des Textes am Eingang In als Analogwert liefert! Alpha,Beta,Gamma TEXT StringLength TEXT StringLength In Out Analogwert AUFGABE: Verändern Sie das obige Beispiel so, dass sich am Ausgang der analoge Wert verändert! analog value =5 Seite 1616

9 Revision: 2.40 Page 9 Title: Programming Beispiel 6: Texte auf größer vergleichen Dieses Beispiel zeigt uns, wie man Texte vergleichen kann. Alpha,Beta,Gamma > > > > The first Text The second Text > > Alpha,Beta,Gamma > > > > L1.DO1 L1.DO2 L1.DO3 L1.DO4 L1.DO5 1000010000 analog value =6 Seite

10 Revision: 2.40 Page 10 Title: Programming Beispiel 7: Texte auf größer oder gleich vergleichen Dieses Beispiel zeigt uns, wie man Texte vergleichen kann. Alpha,Beta,Gamma The first Text The second Text Alpha,Beta,Gamma >= L1.DO1 L1.DO2 L1.DO3 L1.DO4 L1.DO5 1001110011 analog value =7 Seite

11 Revision: 2.40 Page 11 Title: Programming Beispiel 8: Texte auf gleich vergleichen Dieses Beispiel zeigt uns, wie man Texte vergleichen kann. Alpha,Beta,Gamma The first Text The second Text Alpha,Beta,Gamma = = = = = = = = = = L1.DO1 L1.DO2 L1.DO3 L1.DO4 L1.DO5 0001100011 analog value =8 Seite

12 Revision: 2.40 Page 12 Title: Programming Beispiel 9: Texte auf ungleich vergleichen Dieses Beispiel zeigt uns, wie man Texte vergleichen kann. Alpha,Beta,Gamma The first Text The second Text Alpha,Beta,Gamma != L1.DO1 L1.DO2 L1.DO3 L1.DO4 L1.DO5 1110011100 analog value =9 Seite

13 Revision: 2.40 Page 13 Title: Programming Beispiel 10: Texte auf kleiner oder gleich vergleichen Dieses Beispiel zeigt uns, wie man Texte vergleichen kann. Alpha,Beta,Gamma The first Text The second Text Alpha,Beta,Gamma <= L1.DO1 L1.DO2 L1.DO3 L1.DO4 L1.DO5 0111101111 analog value =10 Seite

14 Revision: 2.40 Page 14 Title: Programming Beispiel 11: Texte auf kleiner vergleichen Dieses Beispiel zeigt uns, wie man Texte vergleichen kann. Alpha,Beta,Gamma The first Text The second Text Alpha,Beta,Gamma < < < < < < < < < < L1.DO1 L1.DO2 L1.DO3 L1.DO4 L1.DO5 0110001100 analog value =11 Seite

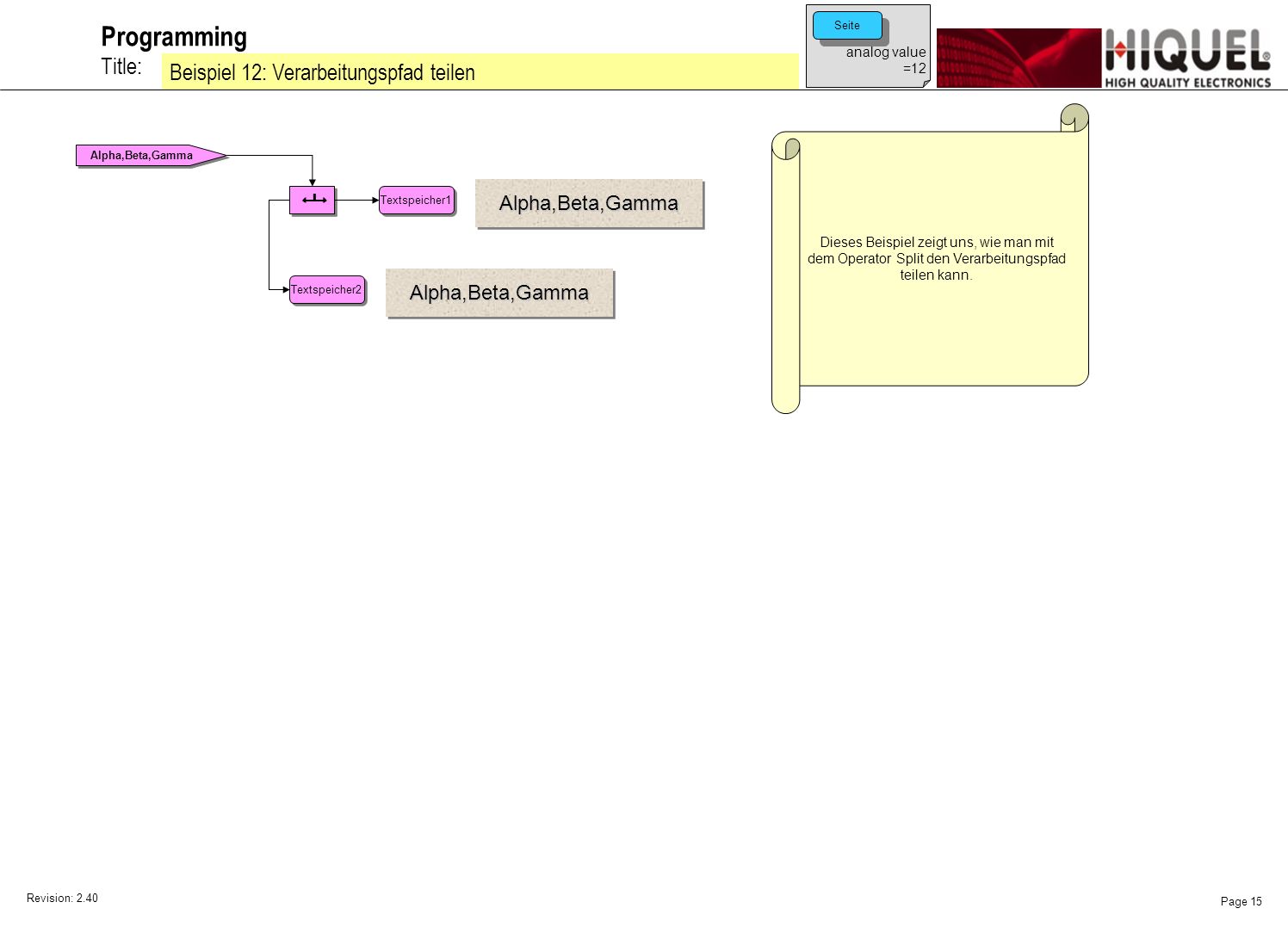

15 Revision: 2.40 Page 15 Title: Programming Beispiel 12: Verarbeitungspfad teilen Dieses Beispiel zeigt uns, wie man mit dem Operator Split den Verarbeitungspfad teilen kann. Alpha,Beta,Gamma Textspeicher1 Textspeicher2 analog value =12 Seite Alpha,Beta,GammaAlpha,Beta,Gamma Alpha,Beta,GammaAlpha,Beta,Gamma

16 Revision: 2.40 Page 16 Title: Programming Beispiel 13: Texte in einen Analogwert konvertieren und umgekehrt Dieses Beispiel zeigt uns, dass man die Funktion Text->Analog dazu nutzen kann eine Texteingabe in einen Analogwert zu konvertieren. Ist die Textkonstante ungültig, so wird der Wert 0 zurückgegeben. 0xffff In Text->Analog Out 13.7603 Analogspeicher Hier sehen wir, dass man mit der Funktion Analog->Text einen Analogwert in einen Text konvertieren kann. Es stehen dazu einige Formattierungsbezeichner zur Verfügung. 123.45 In Analog->Text Format:999.000 Analog->Text Format:999.000 Out 13.7603 Textspeicher analog value =13 Seite 123.45123.45 56.53556.535

17 Revision: 2.40 Page 17 Index MEMORY CARD READ VALUE READ VALUE Out xy 4 4 !!!WARNING!!! DONT CHANGE THIS PAGE !!!WARNUNG!!! DIESE SEITE NICHT ÄNDERN

18 Revision: 2.40 Page 18 Title: Programming !!!WARNING!!! DONT CHANGE THIS PAGE !!!WARNUNG!!! DIESE SEITE NICHT ÄNDERN

19 Revision: 2.40 Page 19 03.05.06:Adding revision history to the powerpoint file Revision History 03.05.06:In symbols and monitor functions, now you can use the old fashioned names like DIGITAL#L1_DI1 or the new names like L1.DI1 03.05.06: In PLCManager you can now download and use all PLCManager functions via a pure TCP RS232 converter like the MOXA DL-331 or the ADAM-4579. Use the setting TCP/IP instead of COM1 to COM32, type in a IP and socket number. 05.05.06: The Simulator now calculates 2*2 to4 instead of 3.999 05.05.06: The Powerpoint and the compiler now support states and execution conditions >=, 05.05.06: Now you can use natural input and output names like L1.AI1 or R3.DO1 in states and execution conditions 29.05.06: Adding selector dialogs for selecting a previous defined constant in the constants dialog 29.05.06: In select execution condition dialog and in select special flag dialog: Switching off all unused conditions depending on the configured hardware, also removing 1ms flag 29.05.06: In all dialogs: Extension for selecting previous define bits, analog and text variables through a listbox 29.05.06: Now you can set values direct from powerpoint memories or monitors 29.11.06: Errors with updating the IO names with RESI-8KI16LO und SLS500-T1 and RESI-FBR and SLS-500 FBR modules 09.02.07: The encoder inputs can be used on any MEDIC or SLS500 main controller 27.03.07: Error while compiling MEMORYCARD:WRITE VALUE functions 10.08.07: Adding BUS_ADDRESS feature to CAN Controller and PPoint Software 03.10.07: Adopting Microsoft Office Version 2007 14.10.07: Changing to natural Names in states and execution conditions, fixing display of SLS-T1 keymodule 15.12.07: In Debug windows of PLC manager: The PLC manager always used busaddress 0xff instead of configured busaddress 17.12.07: PLC manager: Extending timeouts for downloading via SMS modules like TC35
