1 Analyseprodukte numerischer Modelle Langzeitkennwerte der Morphodynamik

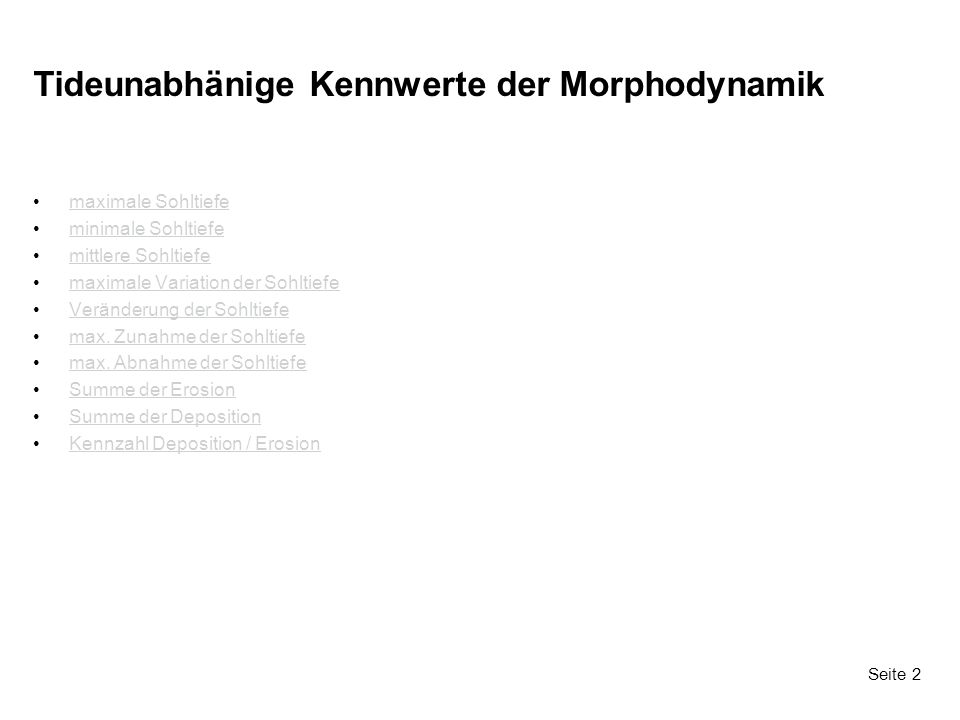

2 Seite 2 Tideunabhänige Kennwerte der Morphodynamik maximale Sohltiefe minimale Sohltiefe mittlere Sohltiefe maximale Variation der Sohltiefe Veränderung der Sohltiefe max. Zunahme der Sohltiefe max. Abnahme der Sohltiefe Summe der Erosion Summe der Deposition Kennzahl Deposition / Erosion

3 Seite 3 Tideunabhänige Kennwerte der Morphodynamik

4 Seite 4 Tideunabhänige Kennwerte der Morphodynamik Kennwert: maximale Sohltiefe Bedeutung: Größte Sohltiefe innerhalb eines beliebigen Analysezeitraumes Relevanz für AufMod: zurück

5 Seite 5 Tideunabhänige Kennwerte der Morphodynamik Kennwert: minimale Sohltiefe Bedeutung: Kleinste Sohltiefe innerhalb eines beliebigen Analysezeitraumes Relevanz für AufMod: zurück

6 Seite 6 Tideunabhänige Kennwerte der Morphodynamik Kennwert: mittlere Sohltiefe Bedeutung: Arithmetischer Mittelwert der Sohltiefe innerhalb eines beliebigen Analysezeitraumes Relevanz für AufMod: zurück

7 Seite 7 Tideunabhänige Kennwerte der Morphodynamik Kennwert: maximale Variation der Sohltiefe Bedeutung: Sohltiefenunterschied zwischen dem Maximalwert der Sohltiefe und dem Minimalwert der Sohltiefe innerhalb eines beliebigen Analysezeitraumes Relevanz für AufMod: zurück

8 Seite 8 Tideunabhänige Kennwerte der Morphodynamik Kennwert: Veränderung der Sohltiefe Bedeutung: Sohltiefenunterschied zwischen dem End- und dem Anfangszustand innerhalb eines beliebigen Analysezeitraumes Relevanz für AufMod: zurück

9 Seite 9 Tideunabhänige Kennwerte der Morphodynamik Kennwert: max. Zunahme der Sohltiefe Bedeutung: Maximale Zunahme der Sohltiefe im Vergleich mit der anfänglichen Tiefe an einem bestimmten Ort innerhalb eines bliebigen Analysezeitraumes; Für jede Position wird also die Differenz zwischen der anfänglichen Tiefe und der jeweils größten Tiefe ermittelt Relevanz für AufMod: zurück

10 Seite 10 Tideunabhänige Kennwerte der Morphodynamik Kennwert: max. Abnahme der Sohltiefe Bedeutung: Maximale Abnahme der Sohltiefe im Vergleich mit der anfänglichen Tiefe an einem bestimmten Ort innerhalb eines bliebigen Analysezeitraumes; Für jede Position wird also die Differenz zwischen der anfänglichen Tiefe und der jeweils kleinsten Tiefe ermittelt Relevanz für AufMod: zurück

11 Seite 11 Tideunabhänige Kennwerte der Morphodynamik Kennwert: Summe der Erosion Bedeutung: Summe über alle Zunahmen der Sohltiefe innerhalb eines beliebigen Analysezeitraumes Relevanz für AufMod: zurück

12 Seite 12 Tideunabhänige Kennwerte der Morphodynamik Kennwert: Summe der Deposition Bedeutung: Summe über alle Abnahmen der Sohltiefe innerhalb eines beliebigen Analysezeitraumes Relevanz für AufMod: zurück

13 Seite 13 Tideunabhänige Kennwerte der Morphodynamik Kennwert: Kennzahl Deposition/Erosion Bedeutung: Kennzahl für das Verhältnis von Deposition und Erosion während eines beliebigen Analysezeitraumes +1: innerhalb des Analysezeitraumes wurde nur deponiert -1: innerhalb des Analysezeitraumes wurde nur erodiert Relevanz für AufMod: zurück
