Ilanz am 14. Juli 1811, Aquarell von Hans C. Escher von der Linth Luven Duvin Frauentor Sankt Martin Wetterhorndeklination

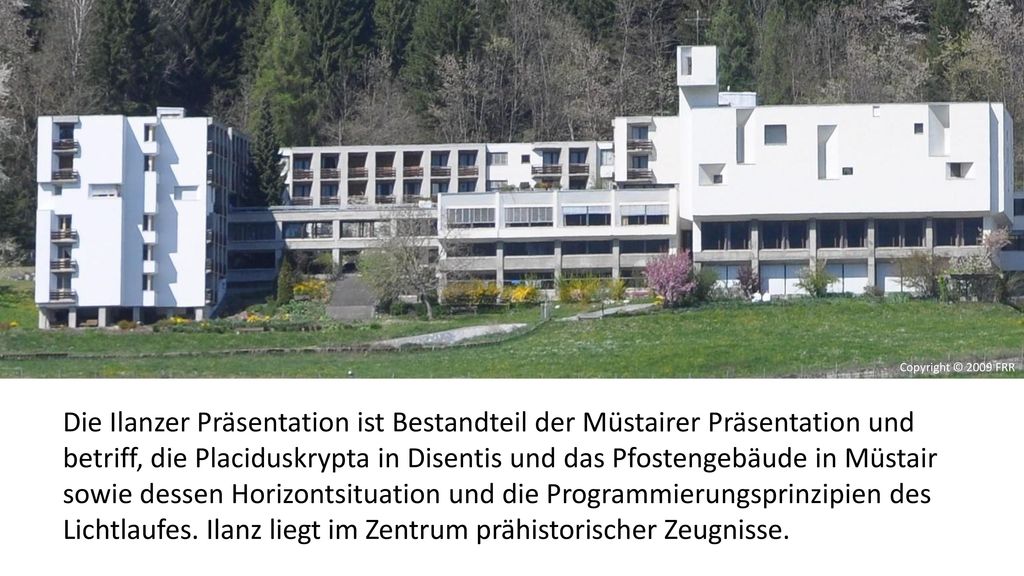

2 Copyright © 2009 FRR Die Ilanzer Präsentation ist Bestandteil der Müstairer Präsentation und betriff, die Placiduskrypta in Disentis und das Pfostengebäude in Müstair sowie dessen Horizontsituation und die Programmierungsprinzipien des Lichtlaufes. Ilanz liegt im Zentrum prähistorischer Zeugnisse.

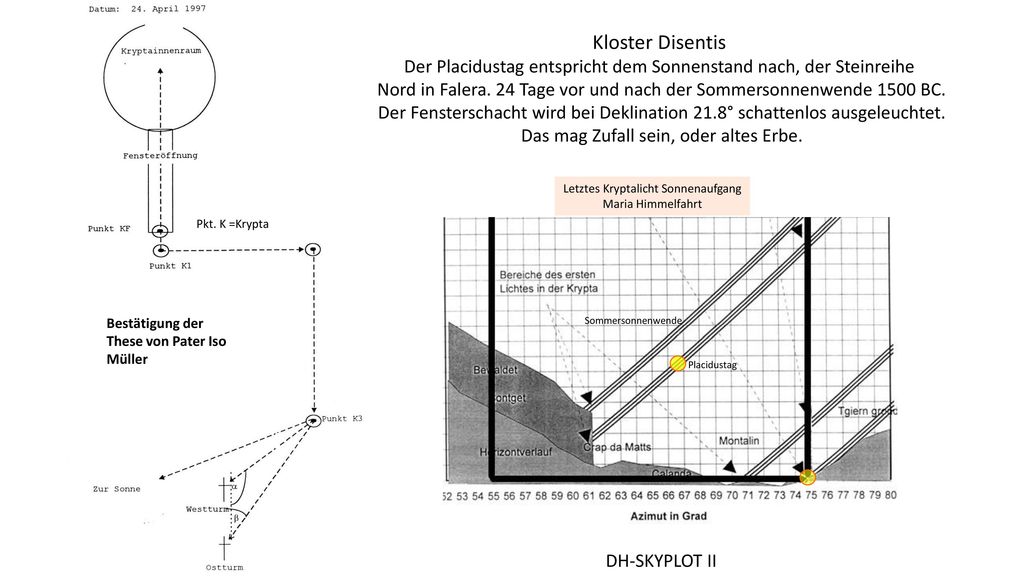

3 Kloster Disentis Der Placidustag entspricht dem Sonnenstand nach, der Steinreihe Nord in Falera. 24 Tage vor und nach der Sommersonnenwende 1500 BC. Der Fensterschacht wird bei Deklination 21.8° schattenlos ausgeleuchtet. Das mag Zufall sein, oder altes Erbe. Letztes Kryptalicht Sonnenaufgang Maria Himmelfahrt Pkt. K =Krypta Bestätigung der These von Pater Iso Müller Sommersonnenwende Placidustag DH-SKYPLOT II

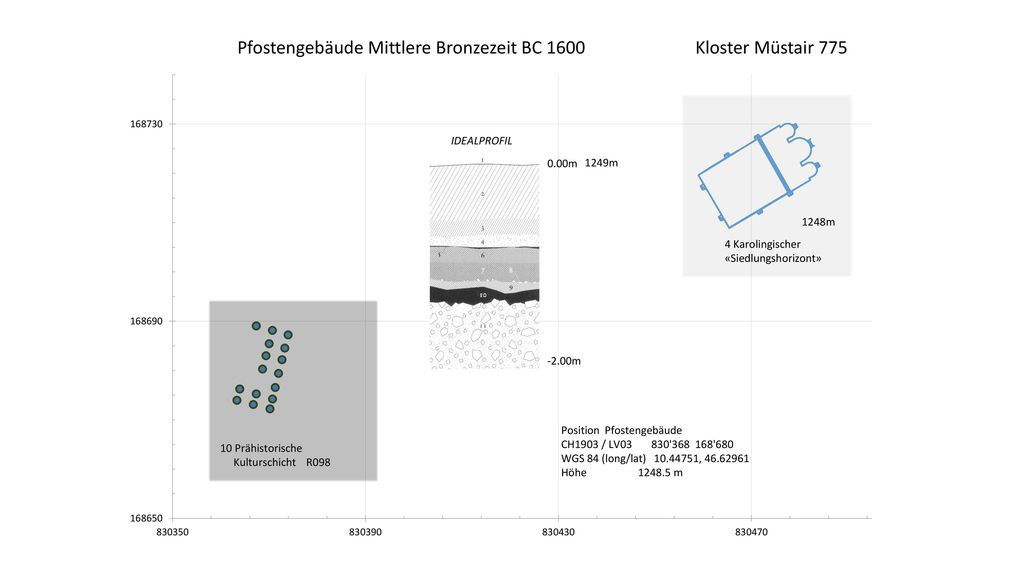

4 Pfostengebäude Mittlere Bronzezeit BC 1600 Kloster Müstair 775
4 Karolingischer «Siedlungshorizont» Position Pfostengebäude CH1903 / LV ' '680 WGS 84 (long/lat) , Höhe m

5 Einführung in die Astronomisch gestützte Geoinformationen

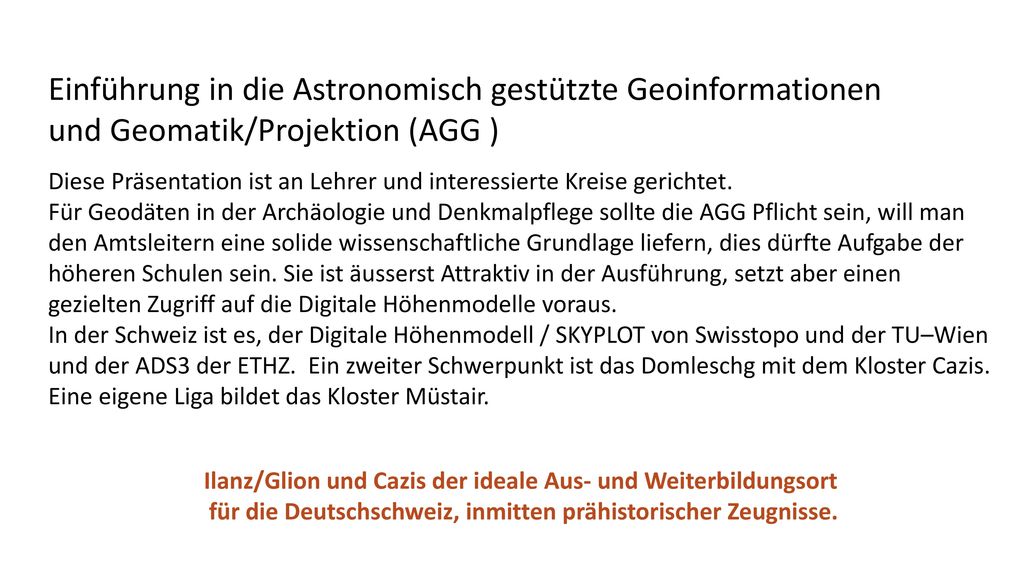

und Geomatik/Projektion (AGG ) Diese Präsentation ist an Lehrer und interessierte Kreise gerichtet. Für Geodäten in der Archäologie und Denkmalpflege sollte die AGG Pflicht sein, will man den Amtsleitern eine solide wissenschaftliche Grundlage liefern, dies dürfte Aufgabe der höheren Schulen sein. Sie ist äusserst Attraktiv in der Ausführung, setzt aber einen gezielten Zugriff auf die Digitale Höhenmodelle voraus. In der Schweiz ist es, der Digitale Höhenmodell / SKYPLOT von Swisstopo und der TU–Wien und der ADS3 der ETHZ. Ein zweiter Schwerpunkt ist das Domleschg mit dem Kloster Cazis. Eine eigene Liga bildet das Kloster Müstair. Ilanz/Glion und Cazis der ideale Aus- und Weiterbildungsort für die Deutschschweiz, inmitten prähistorischer Zeugnisse.

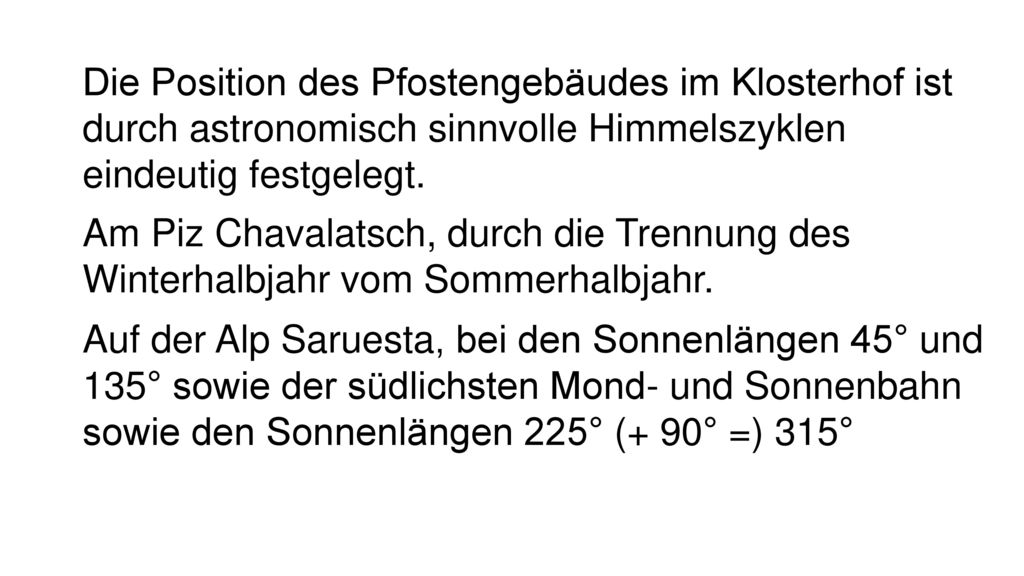

6 Die Position des Pfostengebäudes im Klosterhof ist durch astronomisch sinnvolle Himmelszyklen eindeutig festgelegt. Am Piz Chavalatsch, durch die Trennung des Winterhalbjahr vom Sommerhalbjahr. Auf der Alp Saruesta, bei den Sonnenlängen 45° und 135° sowie der südlichsten Mond- und Sonnenbahn sowie den Sonnenlängen 225° (+ 90° =) 315°

7

8 Pfostengebäude Mittlere Bronzezeit BC 1600 Kloster Müstair 775

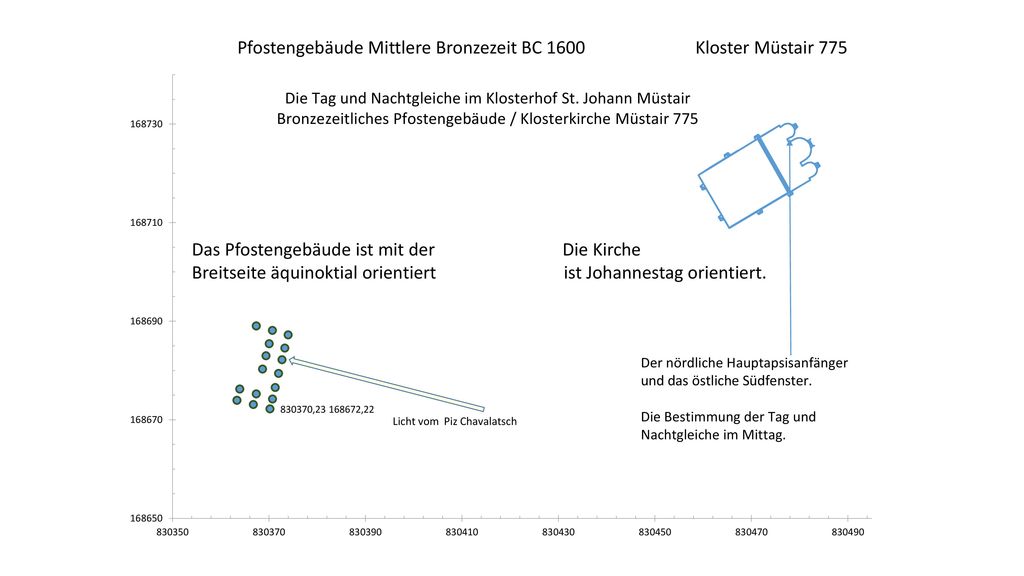

Das Pfostengebäude ist mit der Die Kirche Breitseite äquinoktial orientiert ist Johannestag orientiert.

9 Die Quartalsübergänge 2016 gerechnet für das Pfostengebäude
Um das Kalenderoptimum auf seinen kausalen Zusammenhang mit der Sonnenstellung an den Objekten Europaweit zu überprüfen, schlage ich die Verwendung der Epoche 2016* für alle Sonnenbezogene Phänomene vor, siehe das Diagramm auf der folgenden Folie. Die Quartalsübergänge 2016 gerechnet für das Pfostengebäude Sonnen Datum ET De Länge Azimut WGS 84 (long/lat) h 6.00 12.00  Schumbreida 0.00 -0.075 89.573 0.024 0.067 89.429  Piz  Chavalatsch 16.312 44.937 65.090 16.383 45.180 64.980  Alpe  Saruesta 18.00 23.435 89.824 53.666 90.063 53.665  Sonnenwende 16.355 65.023 16.285 65.132 0.039 89.407 -0.059 89.550 Für die Sonnenwenden und die Tageszählung eine zusätzliche in der chronologisch erfassten Epoche, sollte von einem Astronomischen Institut ausgeführt werden um einen tragfähigen Standard zu erhalten. * Neujahr in Teheran Frühlingsbeginn Uhr 00 Teheraner Zeit.

10 In der Tag und Nachtgleiche 2016

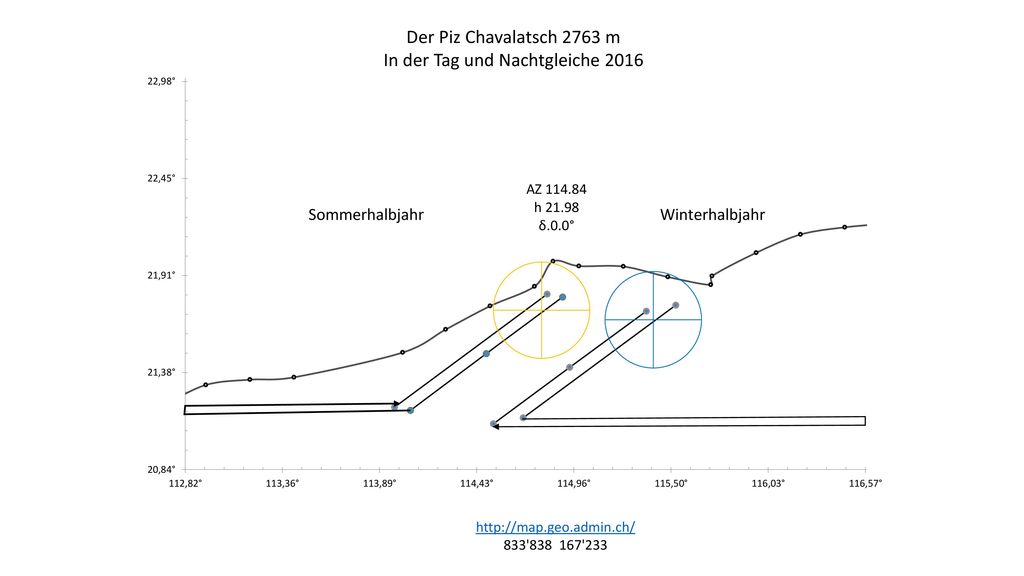

Der Piz Chavalatsch 2763 m In der Tag und Nachtgleiche 2016 833' '233

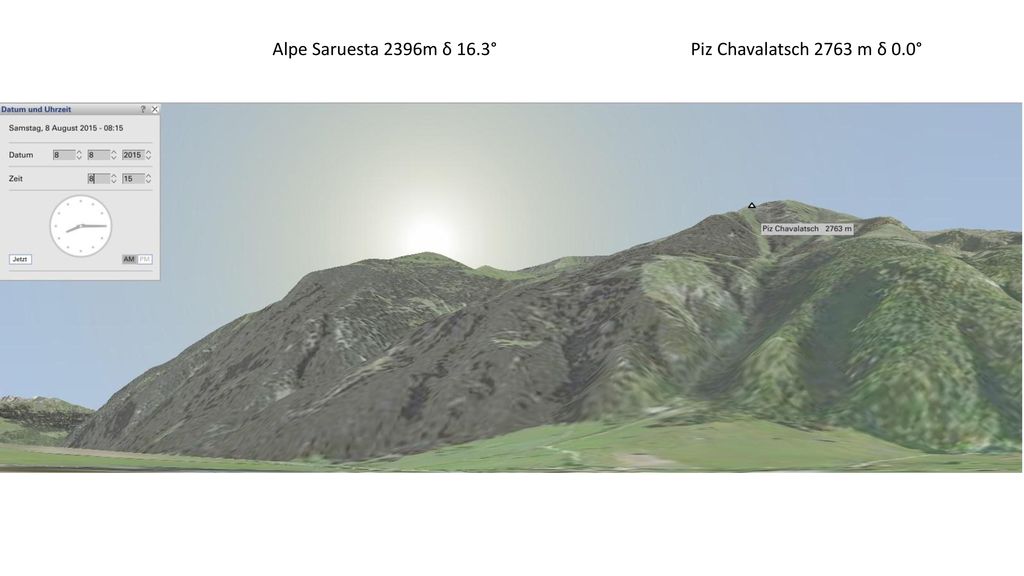

11 Alpe Saruesta 2396m δ 16.3° Piz Chavalatsch 2763 m δ 0.0°

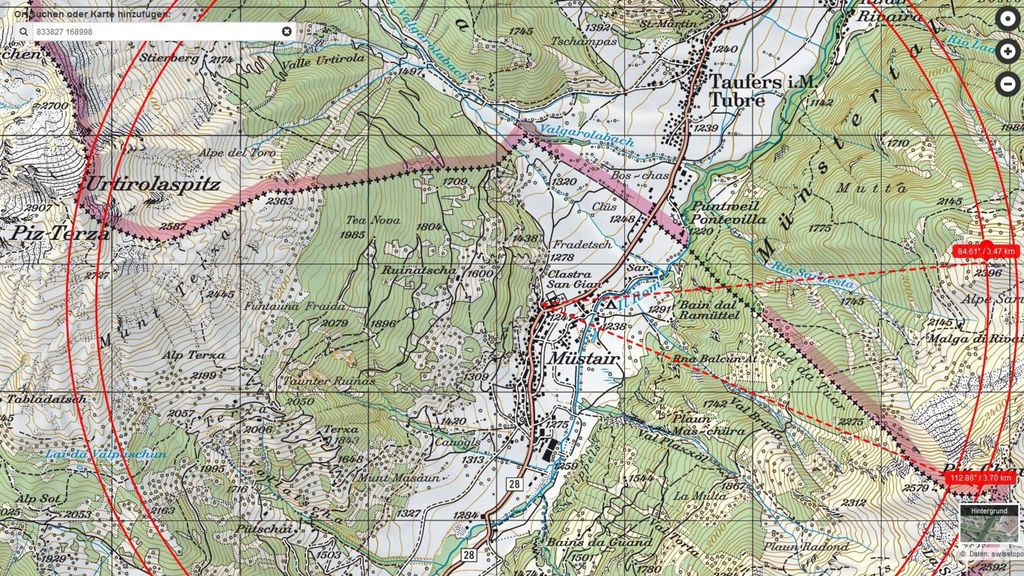

12

13 Excel Programmierung Horizont

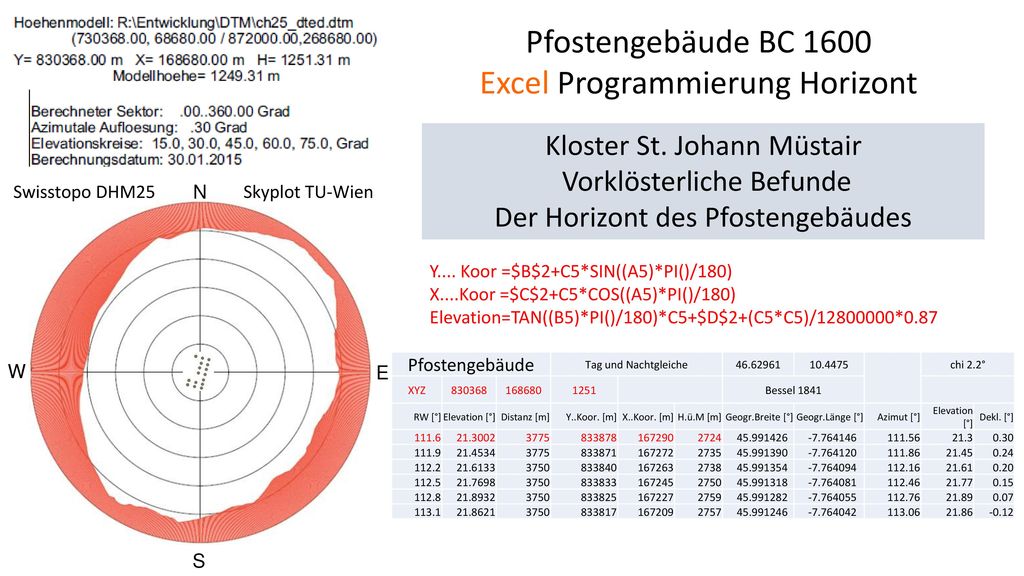

Pfostengebäude BC 1600 Excel Programmierung Horizont Kloster St. Johann Müstair Vorklösterliche Befunde Der Horizont des Pfostengebäudes N W S E Swisstopo DHM Skyplot TU-Wien Y.... Koor =$B$2+C5*SIN((A5)*PI()/180) X....Koor =$C$2+C5*COS((A5)*PI()/180) Elevation=TAN((B5)*PI()/180)*C5+$D$2+(C5*C5)/ *0.87 Pfostengebäude Tag und Nachtgleiche chi 2.2° XYZ 830368 168680 1251 Bessel 1841 RW [°] Elevation [°] Distanz [m] Y..Koor. [m] X..Koor. [m] H.ü.M [m] Geogr.Breite [°] Geogr.Länge [°] Azimut [°] Dekl. [°] 111.6 3775 833878 167290 2724 111.56 21.3 0.30 111.9 833871 167272 2735 111.86 21.45 0.24 112.2 3750 833840 167263 2738 112.16 21.61 0.20 112.5 833833 167245 2750 112.46 21.77 0.15 112.8 833825 167227 2759 112.76 21.89 0.07 113.1 833817 167209 2757 113.06 21.86 -0.12

14 Pascal Programmierung Horizont

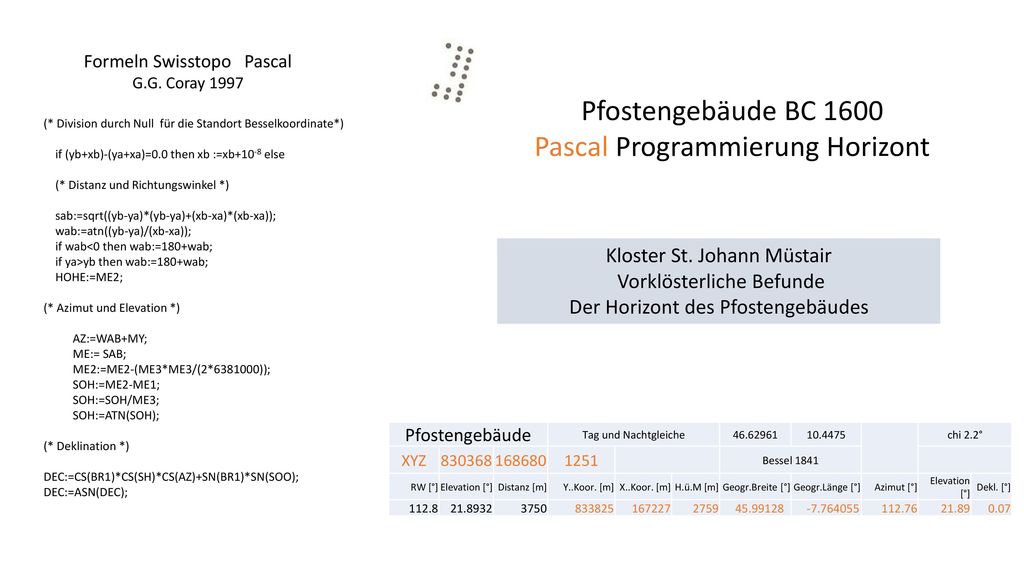

Formeln Swisstopo Pascal G.G. Coray 1997 Pfostengebäude BC 1600 Pascal Programmierung Horizont (* Division durch Null für die Standort Besselkoordinate*) if (yb+xb)-(ya+xa)=0.0 then xb :=xb+10-8 else (* Distanz und Richtungswinkel *) sab:=sqrt((yb-ya)*(yb-ya)+(xb-xa)*(xb-xa)); wab:=atn((yb-ya)/(xb-xa)); if wab<0 then wab:=180+wab; if ya>yb then wab:=180+wab; HOHE:=ME2; (* Azimut und Elevation *) AZ:=WAB+MY; ME:= SAB; ME2:=ME2-(ME3*ME3/(2* )); SOH:=ME2-ME1; SOH:=SOH/ME3; SOH:=ATN(SOH); (* Deklination *) DEC:=CS(BR1)*CS(SH)*CS(AZ)+SN(BR1)*SN(SOO); DEC:=ASN(DEC); Kloster St. Johann Müstair Vorklösterliche Befunde Der Horizont des Pfostengebäudes Pfostengebäude Tag und Nachtgleiche chi 2.2° XYZ 830368 168680 1251 Bessel 1841 RW [°] Elevation [°] Distanz [m] Y..Koor. [m] X..Koor. [m] H.ü.M [m] Geogr.Breite [°] Geogr.Länge [°] Azimut [°] Dekl. [°] 112.8 3750 833825 167227 2759 112.76 21.89 0.07

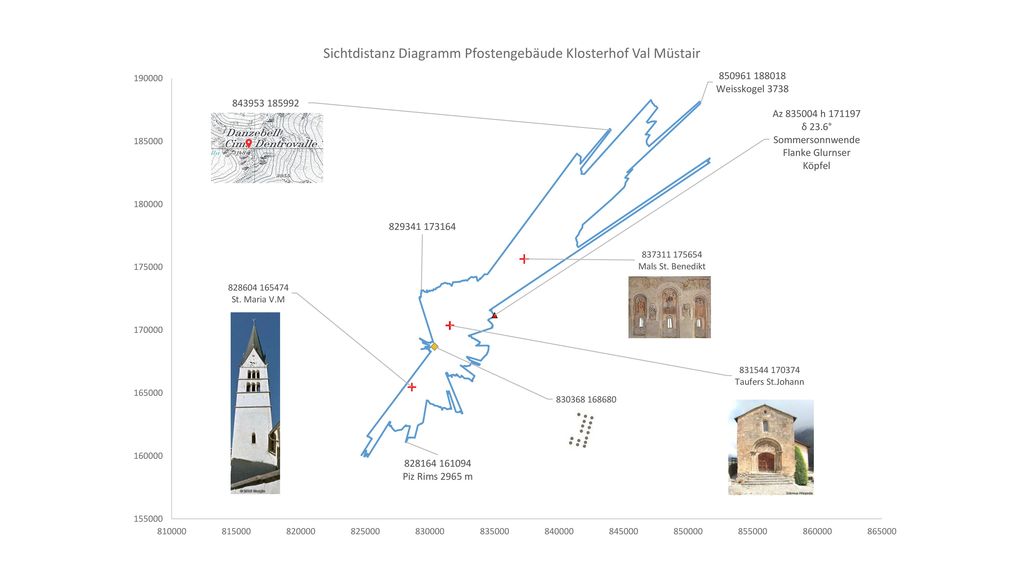

15

16 Die Tag und Nachtgleiche

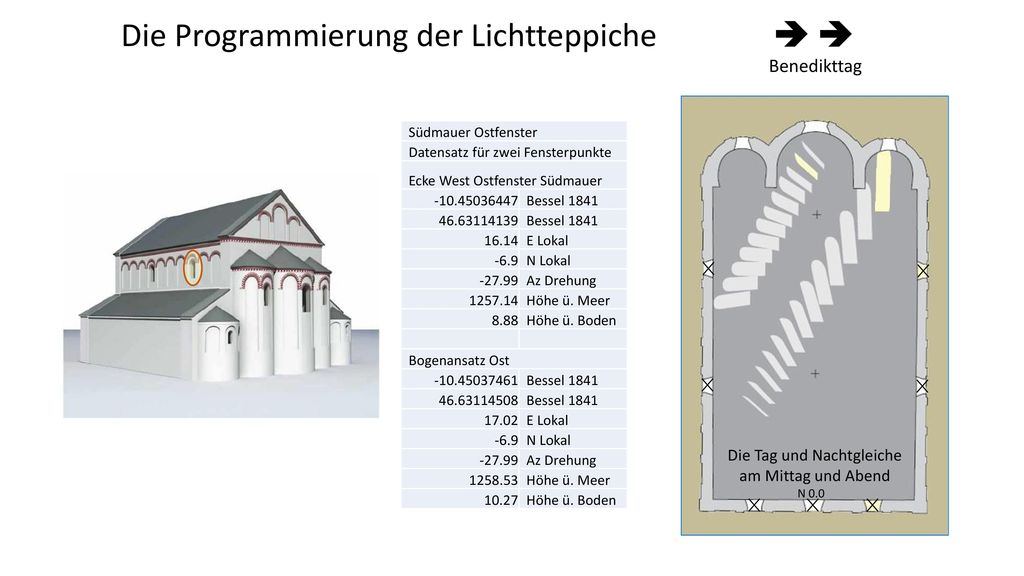

Die Programmierung der Lichtteppiche   Benedikttag N 0.0 Die Tag und Nachtgleiche am Mittag und Abend Südmauer Ostfenster Datensatz für zwei Fensterpunkte Ecke West Ostfenster Südmauer Bessel 1841 16.14 E Lokal -6.9 N Lokal -27.99 Az Drehung Höhe ü. Meer 8.88 Höhe ü. Boden Bogenansatz Ost 17.02 10.27

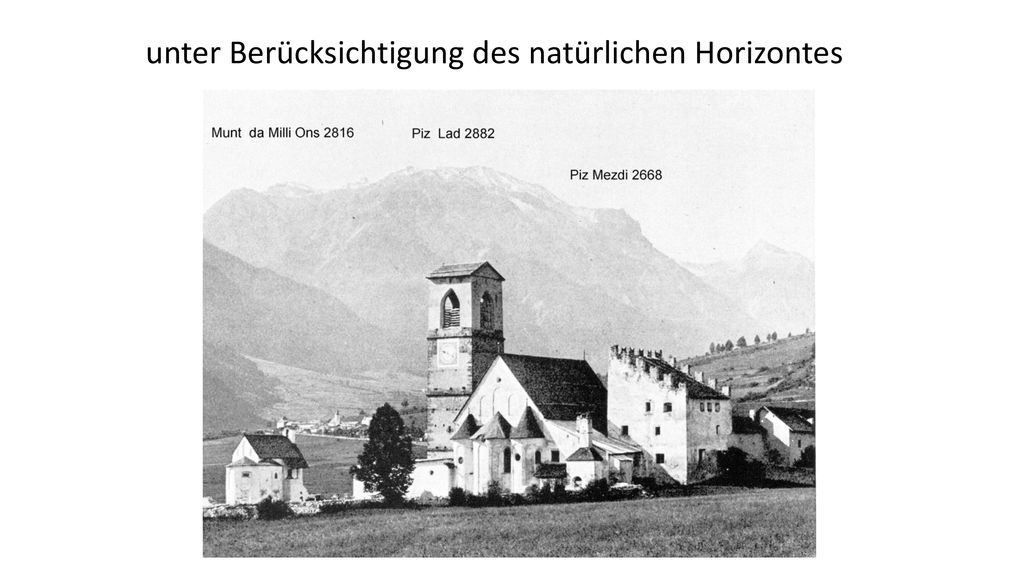

17 unter Berücksichtigung des natürlichen Horizontes

18 Montenbruck-Pfleger-VSOP87- Coray Programmierung,

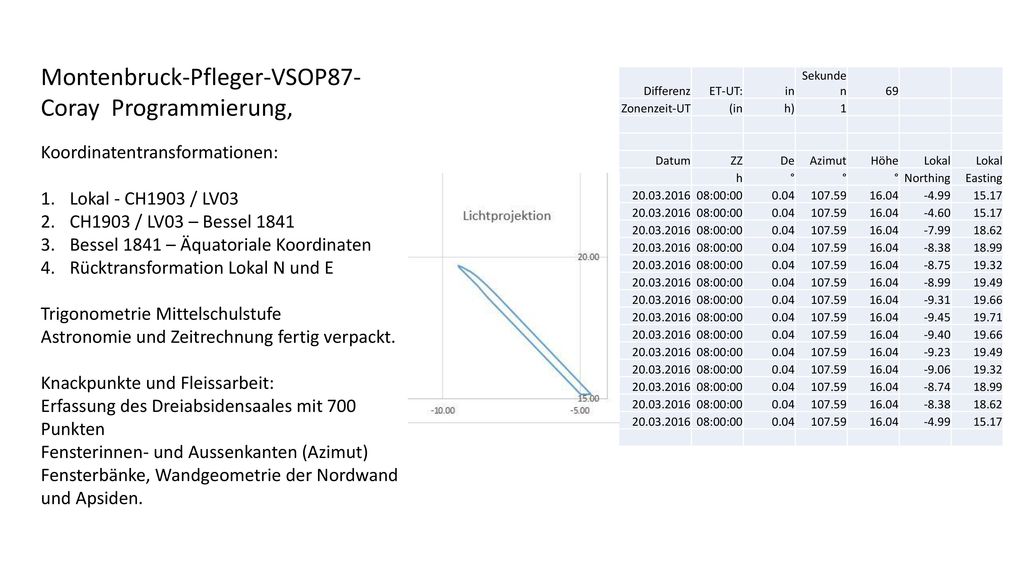

Koordinatentransformationen: Lokal - CH1903 / LV03 CH1903 / LV03 – Bessel 1841 Bessel 1841 – Äquatoriale Koordinaten Rücktransformation Lokal N und E Trigonometrie Mittelschulstufe Astronomie und Zeitrechnung fertig verpackt. Knackpunkte und Fleissarbeit: Erfassung des Dreiabsidensaales mit 700 Punkten Fensterinnen- und Aussenkanten (Azimut) Fensterbänke, Wandgeometrie der Nordwand und Apsiden. Differenz ET-UT: in Sekunden 69 Zonenzeit-UT (in h) 1 Datum ZZ De Azimut Höhe Lokal h Northing Easting 08:00:00 0.04 107.59 16.04 -4.99 15.17 -4.60 -7.99 18.62 -8.38 18.99 -8.75 19.32 -8.99 19.49 -9.31 19.66 -9.45 19.71 -9.40 -9.23 -9.06 -8.74

19 Die Kirche Maria Himmelfahrt in Ilanz/Glion
Stephanaltar Müstair Pfarrei Rueun Benedikt Müstair Die Solidarität der Ev. Mitbürger Nach der behelfsmässigen Unterbringung des kath. Kultraumes in der Casa Gronda, konnte die fertiggestellte Kirche geweiht werden. Die Bereit-stellung des Baugrundes war Ehrensache. Bild:
