Visual Change Logs In Englisch, seit QGIS 2.0.

Präsentation zum Thema: "Visual Change Logs In Englisch, seit QGIS 2.0."—  Präsentation transkript:

2 Visual Change Logs In Englisch, seit QGIS 2.0

3 Starbildschirm mit den zuletzt geöffneten Projekten
2.12

4 Kartendrehung und Zoom Widgets in der Statusleiste
2.10 and 2.16

8 Neue Ausdrücke (expression functions)
num_points(geom) area(geom) length(geom) perimeter(geom) start_point(geom) end_point(geom) point_n(geom,n) make_point(x,y) x(geom) y(geom) project_color color_part (e.g. red, hue, aplpha) set_color_part day_of_week 2.12

9 Neue Ausdrücke (expression functions)
relate (DE-9IM) m/z additions for many functions reverse (linestring) eval(function) translate darker|lighter radians|degrees point_on_surface exterior_ring is_closed geometry_n num_geometries num_rings num_interior nodes_to_points segments_to_lines closest_point shortest_line 2.14

10 Neue Ausdrücke (expression functions)
aggregate (mit filter/group by) relation_aggregate (für verknüpfte Objekte in anderen Tabellen) Improved date/time calculations 2.16

11 GDAL/OGR 2.x in QGIS Windows
Bessere Geopackage Unterstützung Unterstützung für Kreisbögen in manchen Datenprovidern (z.B. Geopackage, GML, Postgis, Interlis) Lesen und Schreiben von Spreadsheets (Libreoffice and Excel) Mehr Optionen für GDAL/OGR basierte Processing providers oder für Formatkonvertierungen 2.14

12 Export von Anzeigewerten in “Speichern Unter”
Export von vom Mensch lesbaren Werten korrespondierend mit internen Codes Für bestimmte Widgettypen Datum/Zeit Werterelation Beziehungsreferenz Boolean Default für Spreadsheet und CSV export 2.16

13 Postgis Provider Performanceverbes- serungen für regelbasierten Renderer Unterstützung von zusammengesetzten Primärschlüsseln auf tables/views Unterstützung v. Timestamp Datentyp (2.14) Transaktionsgruppen zum Editieren (2.14 / 2.16) PKI Authentifizierung (2.14)

14 2.16 WFS Client Automatische Detektion der Version
Unterstützung von WFS 1.0, 1.1 and 2.0 Lokaler cache mit SpatiaLite-DB Download im Hintergrund und progressives Zeichnen URI Parameter mit sql (SELECT / FROM / JOIN / WHERE / ORDER BY clauses) WFS 2.0 joins Räumlicher Filter auf aktuellen Ausschnitt by default Viele Verbesserungen und Tests hinter der Kulisse 2.16

15 2.12 DB-Manager Export zu OGR unterstützten Formaten
Unterstützung von Oracle Verbindungen Import nur der selektierten Objekte Abfragefenster mit Tabs für mehrere SQL-Abfragen 2.12

16 DXF Export Verbesserungen
Export mit oder ohne Symbologie Export alles oder sichtbarer Ausschnitt Berücksichtigung Massstab für Zeichenregeln, Beschriftung und Filter Layernamern aus QGIS Layer namen, Layer Titel oder Layer Attribut Unterstützung der Ebenen-Lesezeichen (Ebenensichtbarkeit und Stile) Unterstützung von Multiline-Text Unterstützung v. Füllfarben und Transparenz Unterstützung von mm oder Karteneinheiten Automatische Konvertierung v. einfachen Symbolen u. SVG-Markern zu DXF Blöcken

17 DXF Export Improvements

18 Neues Geometriemodell
Kreisbögen, 3D, M-Werte 2.10: Objekte mit Kreisbögen anzeigbar 2.12: Objekte mit Kreisbögen, z/m-values editierbar 2.14: Kreisbögen in WKT und GML 2.16: Kreisbögen in Geopackage (through OGR) 3.x: ????

19 Interaktives Symbologie und Beschriftungs-Bedienfeld
Öffne Bedienfeld hier Nicht blockieren d Sofort Feedback Änderungs -historie 2.16

20 2.10 Live Layer Effekte Anwendbar für alle Vektorobjekte
Kombination von Source Transform Blur Drop Shadow / Inner Shadow Inner glow / Outer glow Colorize Kombination mit Transparenz und “blend modes” 2.10

21 Live Layer Effekte 2.10

22 Histogramm für abgestufte Zeichnungsmethode
2.10

23 Verbesserungen für skalierte Symbole
Assistent für verschiedene Skalierungs-methoden und Zuordnung von Min/Max-Werten zu Grössen Legende im Layer- Legendenbaum und in Druckzusam-menstellung Legende für Diagramm- komponenten

24 Grössenassistent mit einfachen Markern (Flügeldiagramme)

25 2.5D Renderer 2.14

26 2.5D Rendering 2.14

27 2.5D Rendering 2.14

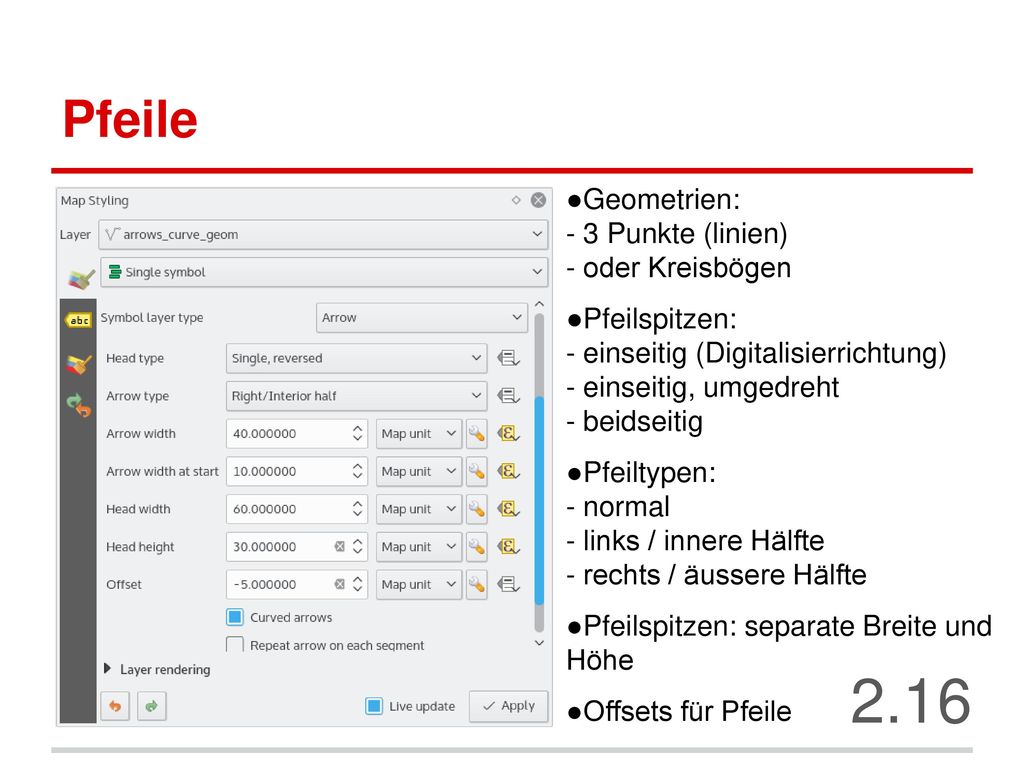

28 2.16 Pfeile Geometrien: - 3 Punkte (linien) - oder Kreisbögen
Pfeilspitzen: - einseitig (Digitalisierrichtung) - einseitig, umgedreht - beidseitig Pfeiltypen: - normal - links / innere Hälfte - rechts / äussere Hälfte Pfeilspitzen: separate Breite und Höhe Offsets für Pfeile 2.16

29 Pfeile 2.16

30 Pfeile Hinweis: Disable “Clip Features to Canvas Extent” (Symbology: Advanced Button) um zu vermeiden dass Pfeile am Rand des Kartenausschnitts gezeichnet werden 2.16

31 Live Geländeschattierung
“On the fly” Geländeschattierung von DTM oder DOM Modellen 2.16

32 Neuer interaktiver Farbverlaufseditor
2.16

33 Regelbasierte Beschriftungen
2.12

34 Beschriftungsverbesserungen
Datendefinierte Quadranten für Punkt- beschriftungen Beschriftungen nur an- zeigen wenn sie in Polygon passen Prioritätensteuerung für Beschriftungs-hindernisse Vermeide Polygongrenzen (Hindernisse) Layer als Beschriftungs-hindernisse definieren 2.12

35 Beschriftungsverbesserungen
Kontrolle über Beschriftungsreihenfolge “kartografisches Beschriftung” nach Krygier/Wood 2011: Prioritäten oben rechts, oben links, unten rechts, unten links, Mitte rechts, Mitte links, oben, unten Punktsymbolgrösse (Bounding box) wird bei den Abständen der Beschriftungen berücksichtigt Nur für “kartografische Beschriftung” verfügbar Symbol-Boundingbox dient auch als Hindernis 2.14

36 Beschriftungsverbesserungen
Beispiel für automatische Berücksichtigung der Symbolgrösse. Keine Überlappung der Symbole durch Beschriftung. 2.14

37 Editieren Autotracing Digitalisierfunktion verbessert und in QGIS Kern aufgenommen (2.14) – Shortcut “t” während dem Digitalisieren. Siehe Video gitising für mehr Details Linien können mit dem Reshape-Werkzeug neu auch verlängert werden (2.16) Punktobjekte: interaktives Editieren von Symbol-Offsets (2.16)
