1 Herzlich Willkommen erstellt von: DH6MBT

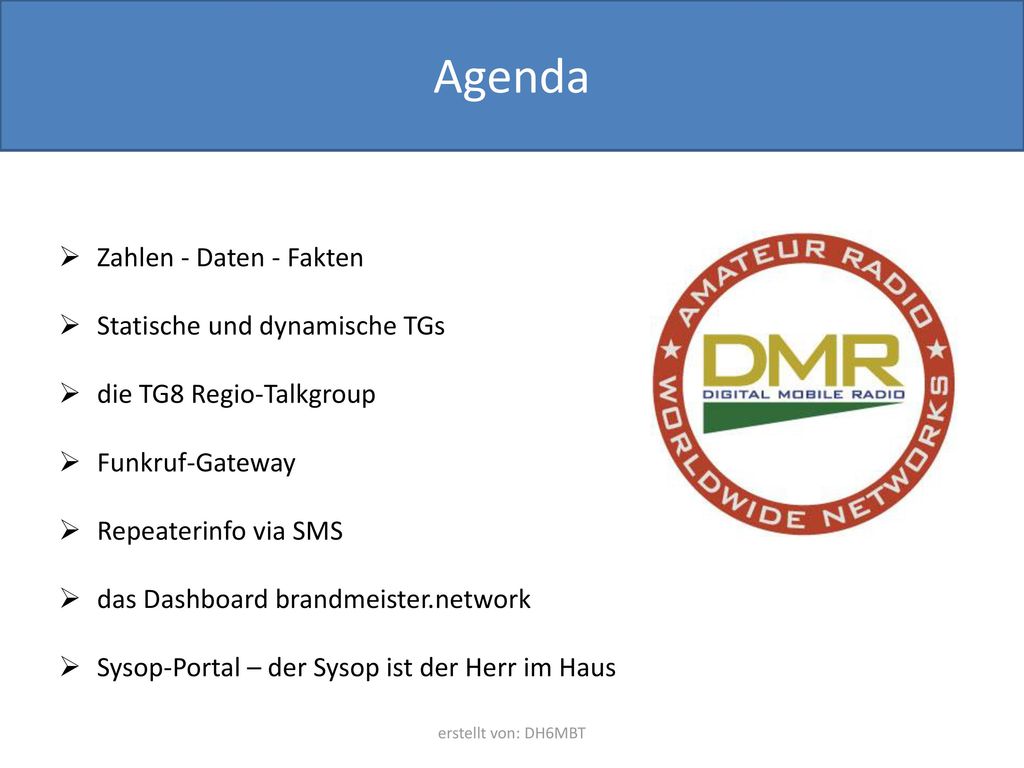

2 Agenda Zahlen - Daten - Fakten Statische und dynamische TGs
die TG8 Regio-Talkgroup Funkruf-Gateway Repeaterinfo via SMS das Dashboard brandmeister.network Sysop-Portal – der Sysop ist der Herr im Haus erstellt von: DH6MBT

3 Brandmeister – das DMR-Netz
erstellt von: DH6MBT

4 Brandmeister – das DMR-Netz
aktuell sind ständig mehr als 1000 Repeater und mehr als 2000 HotSpots im Brandmeister eingebucht. USA Feb 717 Mai 1179 IT Feb 179 Mai 199 CH Feb 77 Mai 102 DE + A Feb 184 Mai 230 erstellt von: DH6MBT

5 statische Talkgroups TG262 TG262 TG262 TG222 TG222 DM0RDT DB0IN DB0HH
BM 2621 BM 2221 TG262 TG262 TG262 TG222 TG222 DM0RDT DB0IN DB0HH IZ0AB IZ0CD erstellt von: DH6MBT

6 Dynamische Talkgroups
BM 2621 TG262 TG262 TG262 TG1860 TG1860 DB0IN DB0HH DM0RDT TG1860 TG1860 erstellt von: DH6MBT TG1860

7 Statische / dynamische Talkgroups
BM 2621 BM 2221 TG262 TG262 TG262 TG222 TG222 DM0RDT DB0IN DB0HH IZ0AB IZ0CD erstellt von: DH6MBT

8 statische / dynamische Talkgroups
BM 2621 BM 2221 TG262 TG262 TG262 TG262 TG222 DM0RDT DB0IN DB0HH IZ0AB IZ0CD TG262 erstellt von: DH6MBT

9 TG8 – die Regionale Talkgroup / Cluster
2 oder mehr Relais werden fest miteinander in der TG8 verbunden. Diesen Verbund nennt man Cluster. Ein Cluster ist von außerhalb über eine MirrorTG erreichbar. Diese darf NIE innerhalb des Clusters benutzt werden !!! Am Beispiel hier sind DB0IN und DM0RDT fest über die TG8 miteinander verbunden. Mit seinem HotSpot oder aus dem Urlaubsort kann man nun über die TG26285 „nachhausetelefonieren“ TG 8 TG 26285 TG 8 erstellt von: DH6MBT

10 TG8 – die Regionale Talkgroup / Cluster
Eine Clusterübersicht findet man unter https://brandmeister.network/?page=clusters KLICK erstellt von: DH6MBT

11 TG8 – die Regionale Talkgroup / Cluster
erstellt von: DH6MBT

12 Reflektorübersicht Über die „SUCHE“ können einzelne Reflektoren und deren Mitglieder angezeigt werden erstellt von: DH6MBT

13 Reflektorübersicht Reflektor 4016 erstellt von: DH6MBT

14 D-Star Reflektor XRF850 B DMR Talkgroup 26285
Crosslink zu D-Star D-Star Reflektor XRF850 B DMR Talkgroup 26285 erstellt von: DH6MBT

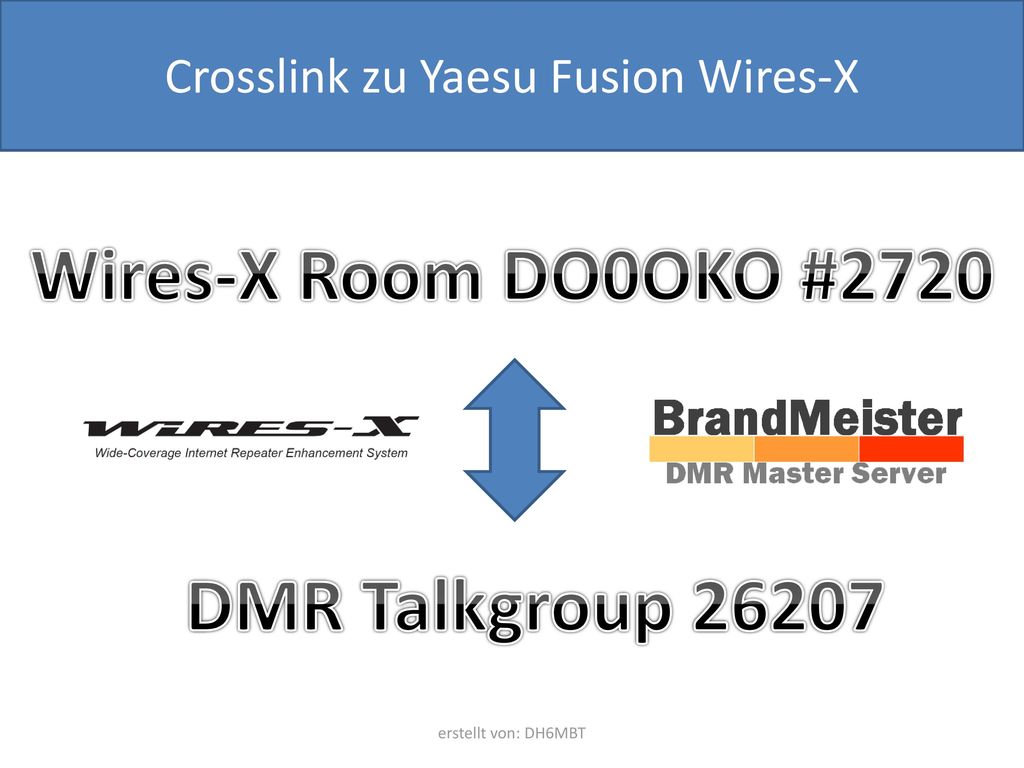

15 Crosslink zu Yaesu Fusion Wires-X
Wires-X Room DO0OKO #2720 DMR Talkgroup 26207 erstellt von: DH6MBT

16 YSF262 Yaesu Fusion Reflektor
Crosslink zu Yaesu Fusion C4FM YSF262 Yaesu Fusion Reflektor DMR Talkgroup 26208 erstellt von: DH6MBT

17 POCSAG Gateway Über das POCSAG Gateway können Nachrichten an einen POCSAG Pager (z.B. Skyper o.Ä.) aus dem DMR Netz gesendet werden. SMS an mit dem Empfänger und Text: DK5RTA Test aus dem DMR Netz! erstellt von: DK5RTA erstellt von: DH6MBT

18 Dazu sendet man eine SMS an die 262994 mit dem Inhalt „RPT“
Repeater Info Durch eine weitere Funktion im Brandmeister Netzwerk können einfach Informationen über den Repeater in dem man sich gerade befindet abgefragt werden. Dazu sendet man eine SMS an die mit dem Inhalt „RPT“ erstellt von: DK5RTA

19 der typische Codeplug !?! 91 Welt Samstagabend WorldWide-Net 262
Deutschland 3 8 Regio TG 4 9 Lokal 5 2620 Sachsen-Anhalt/Mecklenburg-Vorpommern 6 2621 Berlin/Brandenburg 7 2622 Hamburg/Schleswig-Holstein 2623 Niedersachsen/Bremen 2624 Nordrhein-Westfalen 10 2625 Rheinland-Pfalz/Saarland 11 2626 Hessen 12 2627 Baden-Württemberg 13 2628 Bayern 14 2629 Sachsen/Thüringen 15 262xy Zugang zu einer Regio TG8 zB Ingolstadt 26285 16 ???(+n) immer noch einer Frei 

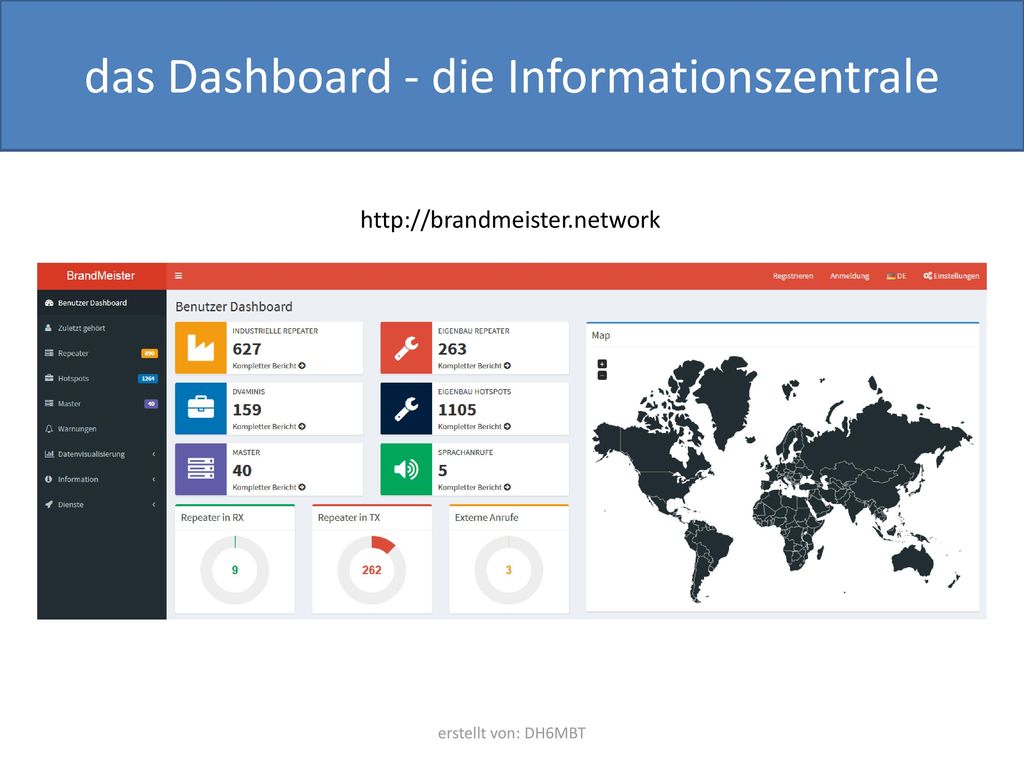

20 das Dashboard - die Informationszentrale
erstellt von: DH6MBT

21 Wie melde ich mich an Anmeldung <Neu registrieren>
Formular ausfüllen auf Bestätigung warten erstellt von: DH6MBT

22 Das Sidebar-Menü Aktive Stationen und zuletzt gehörte
Auflistung der Repeater Auflistung der HotSpots Auflistung der Landes-Master-Server Netzwerkkarte mit aktiven Stationen Tool zum exportieren der Kontakte für Codeplus inkl. Filterung nach TGs und REFs erstellt von: DH6MBT

23 Informationen der Repeater-Seite
erstellt von: DH6MBT

24 Informationen der Repeater-Seite
erstellt von: DH6MBT

25 Das Sysop-Portal erstellt von: DH6MBT

26 Meine Repeater Übersichtsseite -> öffentlich
Konfigurationsseite -> für den Sysop erstellt von: DH6MBT

27 Hier können allgemeine Daten zum Relais hinterlegt werden, diese werden dann auf der Relaisinformationseite angezeigt. erstellt von: DH6MBT

28 http://brandmeister.dashboard Sysop`s selbstständig hinzufügen
Standard Reflektor setzen Statische TGs in TS1 eintragen Statische TGs in TS2 eintragen zeitgesteuerte TGs zB WWNet Clusters Mitgliedschaft erstellt von: DH6MBT

29 Trennt die Verbindung zum RPTer um die Daten neu einzulesen Zeigt die IP-Adresse des RPTers Beendet einen aktiven Call Entfernet eine dynamisch gebildete TGs erstellt von: DH6MBT

30 LIVE-VORFÜHRUNG erstellt von: DH6MBT

31 + = StarterSet mehr Infos auf -> http://easybm.bm262.de/
Webinterface zum Konfigurieren ! StarterSet Retevis RT-3 DMR und analog Handfunkgerät mit Software und Programmierkabel ca. 120 Euro + = DVMega 70cm Raspberry Pi DMR-HotSpot mehr Infos auf -> erstellt von: DH6MBT

32 Wo finde ich Infos ? wiki.bm262.de erstellt von: DH6MBT

33 Vielen Dank für Euer Interesse
erstellt von: DH6MBT
