1 Geothermiekraftwerk Insheim (in Betrieb seit 2012) Bericht von Harald Zilg zu Besichtigung und Führung am 24. Mai 2017. Am 16. Mai angeschrieben war die Pfalzwerke Geofuture GmbH dem Wunsch nach Besichtigung sehr rasch nachgekommen. Mein Ansprechpartner Herr Richard Hoffmann hatte einen sehr fachkundigen Studenten der Universität, Herrn Florian Moll mit Vorstellung und Besichtigung der Anlage beauftragt, ich war einziger Besucher und hatte deshalb Gelegenheit viele Fragen zu stellen. Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 1/12

2 Lage des Kraftwerks: Insheim (2000 Einwohner) 5 km südlich von Landau
Ca. 200 m vom Ortsrand Zwischen A65 und Bundesbahn Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 2/12

3 Detailansicht:. Dimension ca
Detailansicht: Dimension ca. 150 x 50 m Betriebsgebäude Pumpstation 165°C Anlage Sekundärkreislauf + Verdampfer + Turbine Kühlanlage Sekundärkreislauf = Ventilatoren Feld mit 30 Ventilatoren, ca. 80 x 20 m Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 3/12

4 Pumpstation Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 4/12

5 Lärmschutzwand Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 5/12

6 Betriebsablauf:. Fördertiefe. 3,6 km Thermalwassertemperatur
Betriebsablauf:   Fördertiefe 3,6 km Thermalwassertemperatur °C Fördermenge l/sec Druck im Primärkreislauf 20 bar Sekundärkreislauf geschlossen Arbeitsmedium Isopentan-Dampf Elektrische Leistung der Turbine 4,3 MW Nach Abzug Betriebsstrom 0,8 MW 3,5 MW Temperatur im Primärkreislauf nach Wärmetauscher °C Wasser wird in die Heißwasser führende Schicht in 3,6 km Tiefe durch die zweite Bohrung zurückgepumpt Verweildauer dort unter Aufheizen ca. 1 Jahr, da die beiden Rohre in der Tiefe ca. 1,5 km auseinanderliegen MW thermische Energie wird derzeit an die Luft abgegeben (Ventilatoren), geplant ist eine Fernwärmeversorgung von Insheim, gegen die noch Widerstände aus der Bevölkerung bestehen. Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 6/12

7 Wirtschaftliche Daten Anlage in Betrieb. 8400 h / Jahr Wartung
Wirtschaftliche Daten Anlage in Betrieb h / Jahr Wartung Wochen / Jahr Einspeisung >30000 MWh / Jahr Vergütung nach EEG 25 ct/ kWh Dauer Jahre Baukosten Mio € Amortisiert nach 10 Jahren Betriebserlaubnis jeweils 0,5 Jahre Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 7/12

8 Umgang mit Argumenten gegen Geothermie Fracking … ist erforderlich In Insheim nicht, da natürliche Zerklüftung in der gegebenen Tiefe, wie vielerorts im Oberrheingraben Bodenhebungen … durch Eindringen von Wasser z.B in Anhydrit Schichten In Insheim Doppelrohrtechnik mit Überwachung Induzierte Erdbeben … Beispiel Landau 2009: Richterskala 2,7 Die Pfalzwerke betreiben eigene seismische Messstellen in der Region, um zwischen natürlichen und induzierten Erdbeben unterscheiden zu können Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 8/12

9 Lage der Anlage und der seismischen Messpunkte
Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 9/12

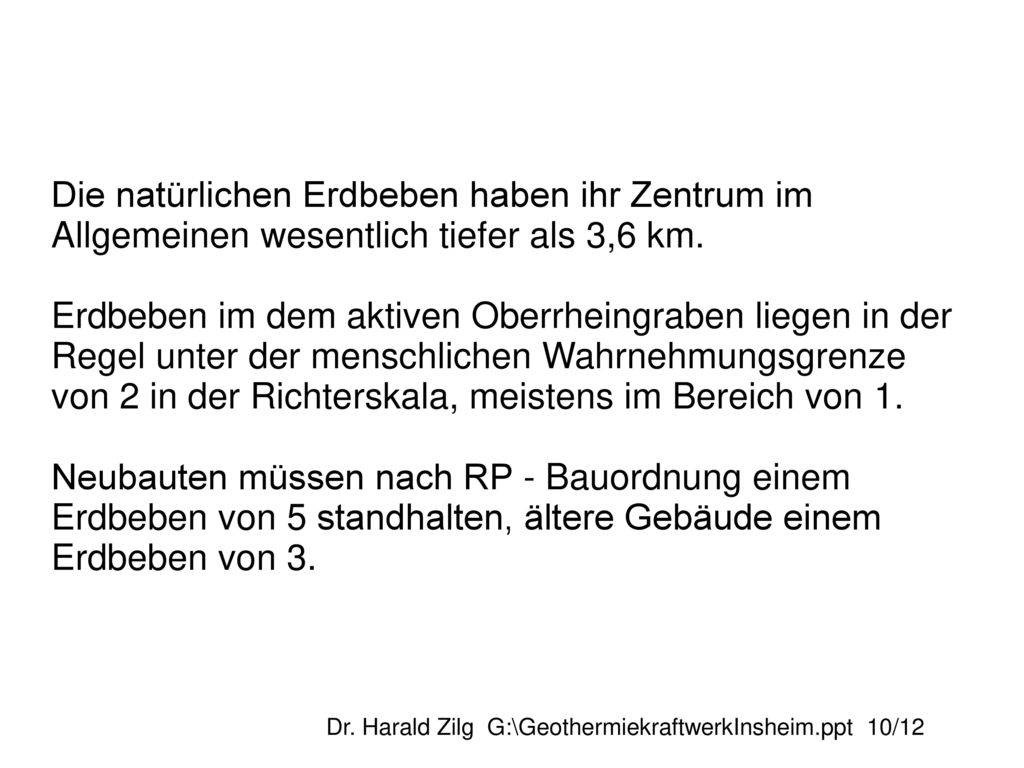

10 Die natürlichen Erdbeben haben ihr Zentrum im Allgemeinen wesentlich tiefer als 3,6 km. Erdbeben im dem aktiven Oberrheingraben liegen in der Regel unter der menschlichen Wahrnehmungsgrenze von 2 in der Richterskala, meistens im Bereich von 1. Neubauten müssen nach RP - Bauordnung einem Erdbeben von 5 standhalten, ältere Gebäude einem Erdbeben von 3. Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 10/12

11 Erdbebenquellen http://www. acatech
Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 11/12

12 Fazit Insheims Ertrag liegt in der Größenordnung der 4 geplanten Görzhäuser Schwachwindräder aber Insheim ist grundlastfähig. Deutschland: 6 Strom liefernde Geothermiekraftwerke (2017) Italien: hat 33 (2015). Installierte Leistung im Jahre 2015  27 MW (D) bzw. 916 MW (I). Daten von Für den weiteren Ausbau der Geothermie bietet sich vor allem der Oberrheingraben an, da hier günstige Voraussetzungen für hydrothermale Tiefen-Geothermie gegeben sind. Dr. Harald Zilg G:\GeothermiekraftwerkInsheim.ppt 12/12
