1 Rauchwarnmelder in gewerblichen Objekten Detlef Tubies Feuerwehrsymposium 11.12.2013

2 Honeywell Proprietary 2 Inhalt 1. Anforderungen an den Einsatz 2. Umsetzung mit Rauchwarnmelder 3. Resultat daraus 4. Fazit 5. Lösungen

3 Honeywell Proprietary 3 1. Anforderungen - persönliches Interesse für Familie und Wohnung - Kindergärten, Altenheime usw. - Gewerbeobjekte auf kleinem Raum - andere Sonderbauten wie Pensionen (<12 Gastbetten ) - Brandschutzgutachten mit Teilschutz /../Einrichtungsschutz durch automatische Rauchmelder - ungenaue und unpräzise Angaben in der Baugenehmigung - Empfehlungen

4 Honeywell Proprietary 4 2. Umsetzung - Rauchwarnmelder - Einzelmelder - vernetzte Rauchwarnmelder - funkvernetzte Rauchmelder mit Alarmierung - VdS H zugelassene Melder - Ausführung nach DIN 14676 - Rauchmelder und Alarmierung an einer BMZ - Q-gekennzeichnete Melder

5 Honeywell Proprietary 5 3.1 Resultat Rauchwarnmelder müssen nach DIN EN 14604 gebaut sein und werden dann CE gekennzeichnet. Mit ihrer Zertifizierungsnummer ( G…) vom VdS, dem CE-Zeichen und der Bezeichnung DIN EN 14604 dürfen sie in Deutschland verkauft werden. Sie dürfen zusätzlich mit Q gekennzeichnet werden wenn sie nach der Vfdb-Richtlinie 14-01 ihre höhere Langlebigkeit (10 Jahre ) prüfen ließen. Q VdS VdS Schadenverhütung GmbH, Köln Q KRIWAN Kriwan Testzentrum GmbH, Forchtenberg Die Bundesländer haben den Einbau von Rauchwarnmeldern in Wohnhäusern und Wohnungen in ihre Landesbauordnungen aufgenommen. * 2011

6 Honeywell Proprietary 6 3.2 Resultat Rauchwarnmelder müssen nach DIN EN 14604 gebaut sein und werden dann CE gekennzeichnet. Der Unterschied zu Rauchmeldern nach EN 54-7 für Brandmeldeanlagen nach VDE 0833 Teil 2 und VdS 2095 ist : - die Überwachungsfläche von Rauchwarnmeldern ist immer < 60m² bei Raumhöhen von < 6m - Batteriewechsel (ohne Herstellerangabe erfolgt jährlich, ansonsten) nach Herstellerangabe oder bei probeweiser Auslösung keine Alarmierung – sofort - eine Störung, auch Batterieanforderung, wird nur 30 Tage gemeldet und in dieser Zeit wird noch für 4 Minuten Alarmierung möglich sein danach ist der Melder nicht mehr in Betrieb und kann auch nicht mehr alarmieren bis bei der nächsten Prüfung dieser Zustand erkannt wird, bzw. die Batterie gewechselt wird * 2011

7 Honeywell Proprietary 7 3.3 Resultat Rauchwarnmelder müssen nach DIN EN 14604 gebaut sein und werden dann CE gekennzeichnet. Der Unterschied zu Internalarm nach VDE 0833 Teil 2 und VdS 2095, Punkt 6.3.3 ist : - der integrierte Alarmgeber im Rauchwarnmelder verfügt über einen festen Schalldruck, meistens 85 dB - der Internalarm, z.B. bei Nasszellen findet nicht statt (da wird kein Rauchwarnmelder montiert) - der Internalarm nach VDE/VdS liegt 10dB über Störschallpegel und hat mindestens 75 dB in Ohrhöhe schlafender Personen bzw. überall * 2011

8 Honeywell Proprietary 8 3.4 Resultat Der Einsatz von Rauchwarnmeldern ist beschränkt auf den Anwendungsbereich nach DIN 14676 auf Wohnhäuser, Wohnungen und Räume mit wohnungsähnlicher Nutzung, weil : - Wohnungen werden dauerhaft bewohnt, somit wird die Störungsmeldung erkannt und bearbeitet - es besteht nicht die Gefahr das eine Wohnung länger 30 Tage unbegangen bleibt (Blumen gießen, nach dem Rechten schauen, Briefkasten) - bei gewerblichen Objekten besteht diese Gefahr (Betriebsferien, Sommerferien, nicht vermietet außerhalb der Saison ) - eine Inspektion und Wartung findet nicht statt, nur ein Funktionstest des Alarmgebers ist jährlich vorgeschrieben vorzugsweise durch eine Fachkraft Rauchwarnmelder * 2011

9 Honeywell Proprietary 9 3.5 Resultat Der Einsatz von Rauchwarnmeldern ist beschränkt auf den Anwendungsbereich nach DIN 14676 auf Wohnhäuser, Wohnungen und Räume mit wohnungsähnlicher Nutzung, weil : - es besteht keine Kontrollmöglichkeit des ordentlichen Betriebes der Rauchwarnmelder, sie brauchen erst nach 10 Jahren + 6 Monate ausgetauscht werden - es besteht zwar der Hinweis im Titel 6 Instandhaltung zu Inspektion und Wartung aber keine Verpflichtung - Melder nach VDE/VdS müssen laut DIN 14675 schon nach 6 bzw. 8 Jahren ausgetauscht werden, trotz Inspektionen (3x jährlich) und jährlicher Wartung * 2011

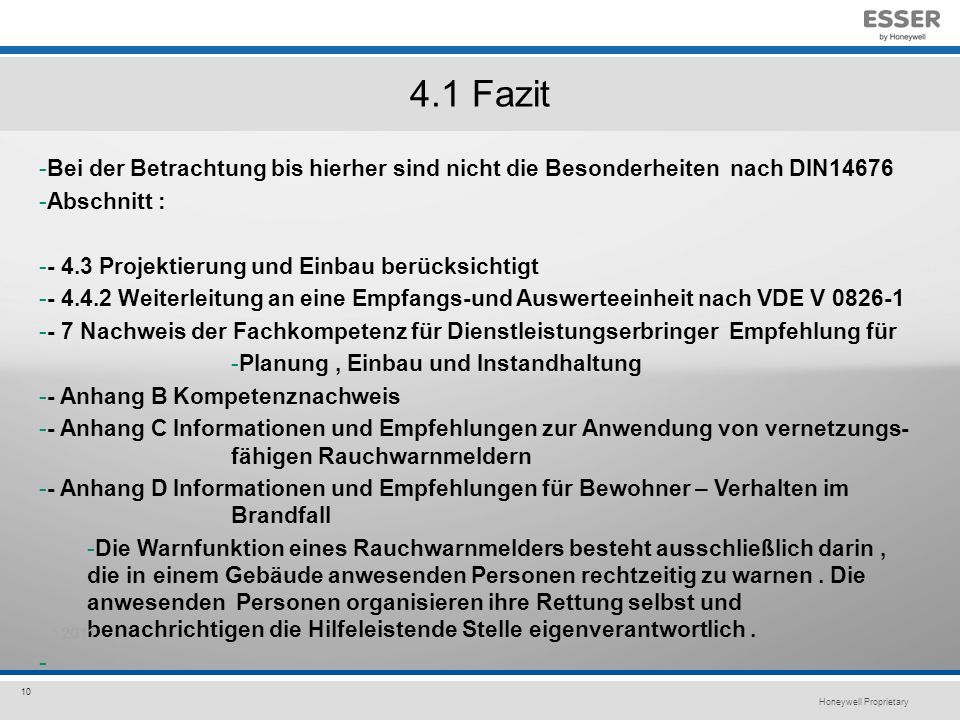

10 Honeywell Proprietary 10 4.1 Fazit -Bei der Betrachtung bis hierher sind nicht die Besonderheiten nach DIN14676 -Abschnitt : -- 4.3 Projektierung und Einbau berücksichtigt -- 4.4.2 Weiterleitung an eine Empfangs-und Auswerteeinheit nach VDE V 0826-1 -- 7 Nachweis der Fachkompetenz für Dienstleistungserbringer Empfehlung für -Planung, Einbau und Instandhaltung -- Anhang B Kompetenznachweis -- Anhang C Informationen und Empfehlungen zur Anwendung von vernetzungs- fähigen Rauchwarnmeldern -- Anhang D Informationen und Empfehlungen für Bewohner – Verhalten im Brandfall -Die Warnfunktion eines Rauchwarnmelders besteht ausschließlich darin, die in einem Gebäude anwesenden Personen rechtzeitig zu warnen. Die anwesenden Personen organisieren ihre Rettung selbst und benachrichtigen die Hilfeleistende Stelle eigenverantwortlich. - * 2011

11 Honeywell Proprietary 11 4.2 Fazit - Der Einsatz von Rauchwarnmeldern ist beschränkt auf den Anwendungsbereich nach DIN 14676 auf Wohnhäuser, Wohnungen und Räume mit wohnungsähnlicher Nutzung - Für gewerbliche Objekte ist die Eignung von Rauchwarnmeldern in ganz engen Grenzen denkbar, die DIN 14676 beschreibt z.B. Beherbergungsbetrieb mit weniger als 12 Gastbetten - Mit jeder weiteren Änderung oder Erweiterung im Objekt besteht dann die Gefahr der Nachforderung, durch Bauauflage, einer Brandmeldeanlage mit Alarmierung - Die so etablierten Kompromisse werden dann schnell zu einer Kostenfalle die wir immer vor Augen haben sollten, zumal die Betriebslebenszeit auf 10 Jahre definiert ist, darum : * 2011

12 Honeywell Proprietary 12 5.1 ESSER Branchenlösungen Telekommunikation und IT Gewerbeimmobilien und öffentliche Gebäude Gesundheitswesen Banken und Versicherungen Industrie Hotels und Ferieneinrichtungen Transport und Logistik Museen und Galerien Handel und Dienstleistungs- sektor Schifffahrt

13 Honeywell Proprietary 13 5.2 Lösungen mit Funktechnik - Funktechnik mit Doppelfrequenz - Funkbasis mit Einsteckmöglichkeit für alle Meldertypen - bis zu 5 Jahre Akku-Lebensdauer - EN54-23 Zulassung Wireless

14 Honeywell Proprietary 14 5.3 Lösungen mit ES Line und Compact - adressierbares Kleinsystem nicht netzwerkfähig - 1 esserbus ® PLus Ring mit kompletter Peripherie - konventionelle Zentrale mit 8 Ausgängen - IQ8 Melder ohne Trenner oder ES-Detect Melder 1…81…8

15 Honeywell Proprietary 15 Zeit für Fragen
