UML Klassendiagramme von Felix Bornholdt. Klassendiagramme dienen der grafischen Veranschaulichung von Klassen und deren Beziehungen untereinander.

Präsentation zum Thema: "UML Klassendiagramme von Felix Bornholdt. Klassendiagramme dienen der grafischen Veranschaulichung von Klassen und deren Beziehungen untereinander."—  Präsentation transkript:

1 UML Klassendiagramme von Felix Bornholdt

2 Klassendiagramme dienen der grafischen Veranschaulichung von Klassen und deren Beziehungen untereinander.

3 Klasse {abstract}

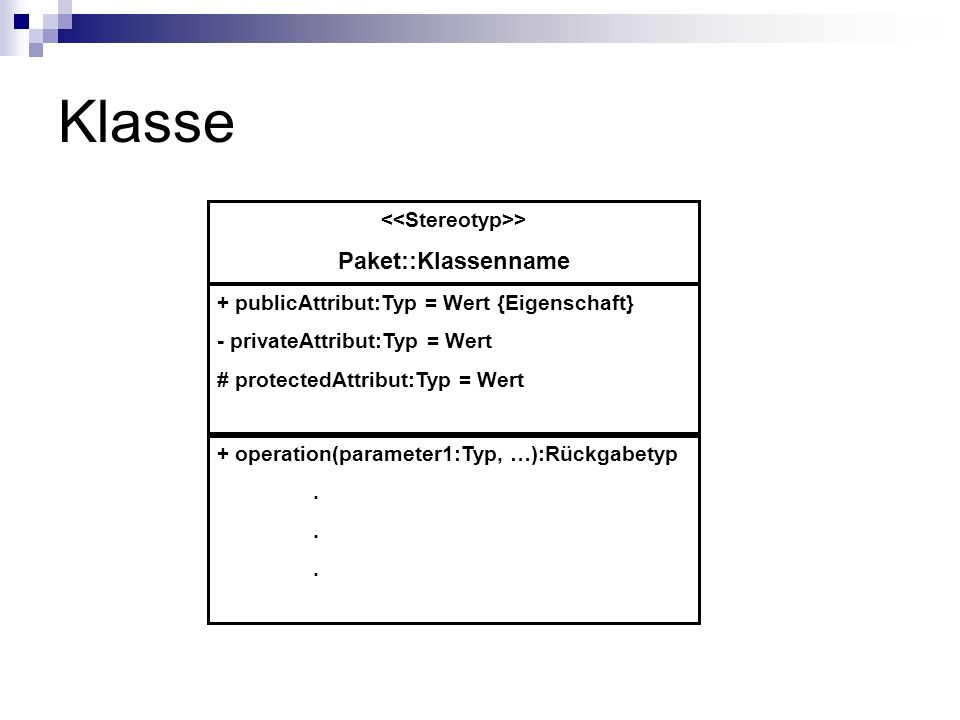

4 Klasse + publicAttribut:Typ = Wert {Eigenschaft} - privateAttribut:Typ = Wert # protectedAttribut:Typ = Wert > Paket::Klassenname + operation(parameter1:Typ, …):Rückgabetyp.

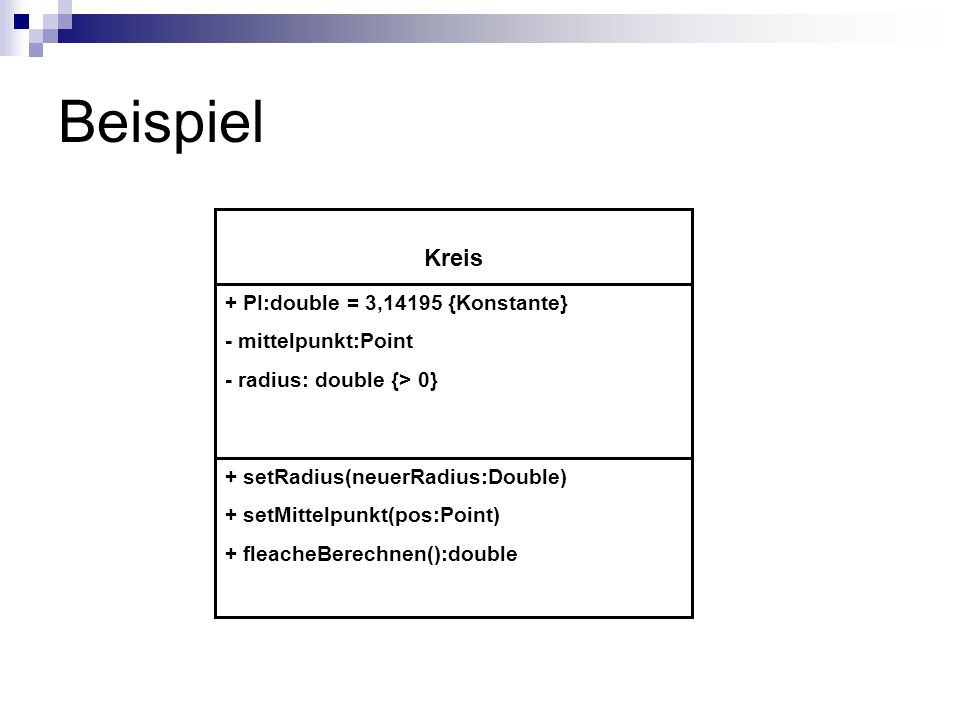

5 Beispiel + PI:double = 3,14195 {Konstante} - mittelpunkt:Point - radius: double {> 0} Kreis + setRadius(neuerRadius:Double) + setMittelpunkt(pos:Point) + fleacheBerechnen():double

6 Beispiele

7 Vererbung

8 Beispiel Kreis GeometrischeForm DodekaederDreieck

9 Assoziation

10 Multiplizität

11 Beispiel KreisPoint WürfelFlächen 16 11 Besteht aus hat

12 Beispiel MitarbeiterUnternehmen 1 0..1 beschäftigt persNr name persNr name anschrift MitarbeiterUnternehmen 1 * beschäftigt name persNr name anschrift

13 Realisierung & Abhängigkeit

14 Aggregation & Komposition

15 Beispiel Aggregation Kunde AnschriftBankverbindung

16 Beispiel Komposition Bestellung BestellkopfBestellposition

17 Schnittstellen

18 Schnittstellen alternative Darstellung

19 Quellen www.oose.de/uml
