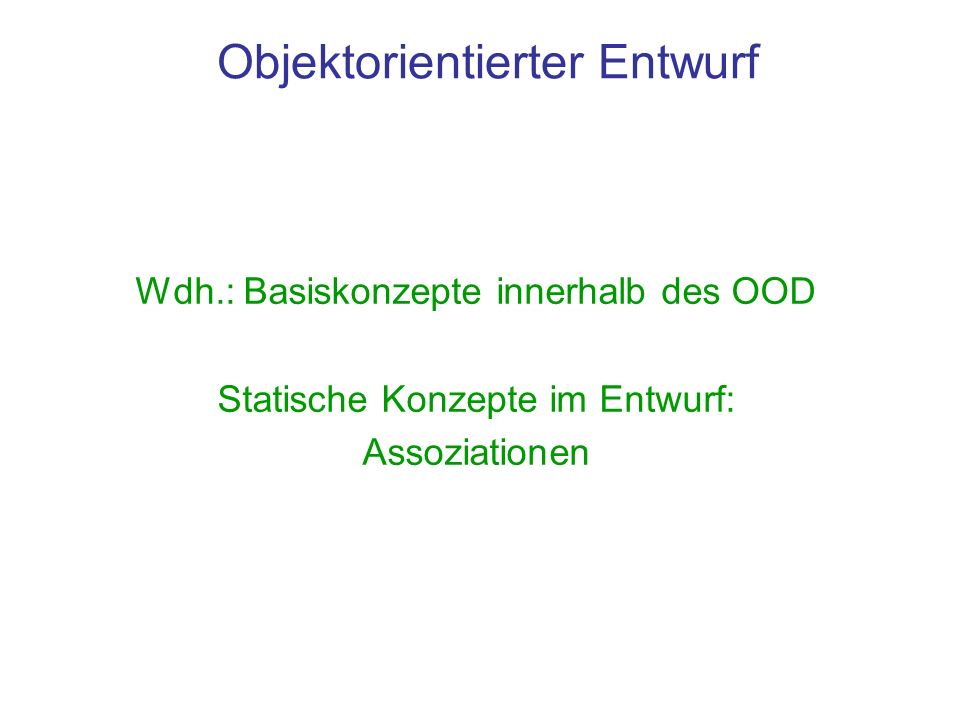

1 Objektorientierter Entwurf Wdh.: Basiskonzepte innerhalb des OOD Statische Konzepte im Entwurf: Assoziationen

2

3 OOD-Modell Soll das spätere Programm widerspiegeln; aber: höhere Abstraktionsebene, Verdeutlichung des Zusammenwirkens einzelner Elemente Erstellen eines statischen und dynamischen Modells/ Elaboration des bereits bestehenden OOA-Modell

4 Klasse Allgemein: Notation Name: Wie in der Analyse fett und zentriert, beginnend mit Großbuchstabe Stereotypen verwenden, um Zugehörigkeit einer Klasse zu einer bestimmten Entwurfsschicht zu zeigen: >, >, … Person > UIButton

5 Klasse Parametrisierte Klasse (Template): Queue queue: T[0..n] insert() delete() FloatQueue Adressbuch > > Die parametrisierte Klasse Queue enthält ein Attribut queue, das mit Hilfe des Typs T und der Multiplizität [0..n] definiert wird; in den beiden Klassen, die Queue als Vorlage benutzen, wird dann Typ und Anzahl der maximalen Werte/Objekte bestimmt

6 Klasse Container-Klasse Verwaltung von Objekten einer anderen Klasse stellt Operationen bereit, um auf die zu verwaltenden Objekte zugreifen zu können Vordefiniert in Bibliotheken (z.B. C++ STL)

7 Implementierung C++: template class Queue{ public: void insert(ElementType element) {...} }; typedef Queue IntQueue; typedef Queue StringQueue; IntQueue intQueue; StringQueue strQueue; strQueue.insert(Meier"); intQueue.insert(5);

8 Klasse Schnittstelle (Interface) Enthält Signaturen von Operationen (immer abstrakt) und evtl. Attribute Verwendung wie abstrakte Klasse Schlüsselwort >

9 Beispiel:

10 Schnittstelle : Implementierung Java: Deklaration: interface ClassInfo{ public abstract String getClassName(); } Nutzung: class MyClass implements ClassInfo{ public String getClassName(){ return MyClass; } C++: Mittels Klassenkonzept

11 Klasse Abstrakte Klassen Oberklasse zu realen Klassen kann keine Objekte erzeugen jede Klasse, die eine mit abstract gekennzeichnete Operation enthält muss ebenfalls abstract sein UML: Medium {abstract} erfasse() Medium Oder: erfasse() {abstract}

12 Implementierung Java: - Kennzeichnung mittels abstract - Eine Klasse, die eine abstrakte Operation besitzt, muss als abstrakt deklariert sein abstract class AbstClass1{ public void operation1(){} public abstract void operation2(){} } C++: - Keine spezielle Kennzeichnung

13 Attribute UML erlaubt alle Zeichen im Attributnamen Name an Konvention Programmiersprache anpassen; beginnend mit Kleinbuchstaben Sichtbarkeiten publicsichtbar in allen Klassen UML: + protected sichtbar in der Klasse und allen Unterklassen UML: # privatesichtbar in der KlasseUML: - package sichtbar für alle Klasse im gleichen Paket UML:~

14 Attribute Notation: Sichtbarkeit / name : Typ [Multiplizität] = Anfangswert {Eigenschaftswert} - Nur der Name des Attributs ist zwingend anzugeben; Standard: Sichtbarkeit, Name, Typ

15 Attribute Eigenschaftswerte: -UML bietet eine Reihe von vordefinierten Eigenschaftswerten, wie z.B.: {read only} Attributwert unveränderbar {ordered} Menge von Werten, geordnet ( vorname[1..3] {ordered} ) -Weitere Eigenschaftswerte dürfen nach Belieben definiert werden (ebenso Einschränkungen) rueckflug: Date {rueckflug > hinflug}

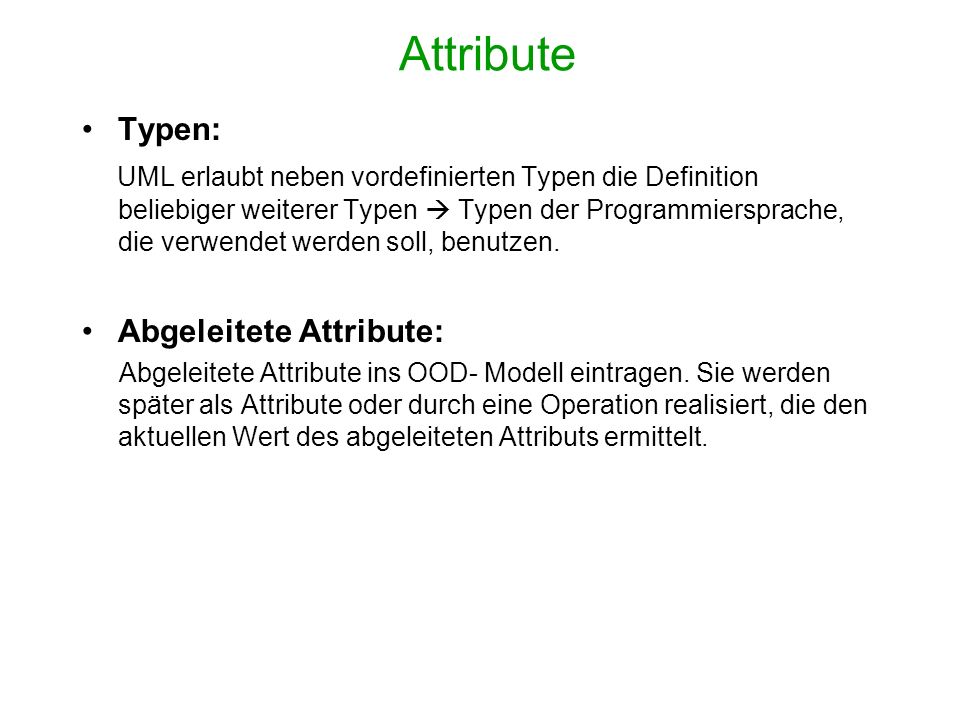

16 Attribute Typen: UML erlaubt neben vordefinierten Typen die Definition beliebiger weiterer Typen Typen der Programmiersprache, die verwendet werden soll, benutzen. Abgeleitete Attribute: Abgeleitete Attribute ins OOD- Modell eintragen. Sie werden später als Attribute oder durch eine Operation realisiert, die den aktuellen Wert des abgeleiteten Attributs ermittelt.

17 Operationen Name: beliebig, sollte mit Kleinbuchstaben beginnen; auch hier: Syntax der verwendeten Programmiersprache zu Grunde legen Überladen von Operationen: Im OOD darf derselbe Operationsnamen innerhalb einer Klasse mehrfach vorkommen, allerdings mit verschiedenen Parametern

18 Operation Sichtbarkeiten : publicsichtbar in allen Klassen UML: + protectedsichtbar in der Klasse und in allen Unterklassen UML: # privatsichtbar in der Klasse UML: - package sichtbar im selben Paket UML: ~

19 Operationen Signatur: Im OOD-Modell vollständig anzugeben Spezifikation: Sichtbarkeit name (Parameterliste) : Ergebnistyp {Eigenschaftswert} Für die Parameterliste gilt: Richtung parametername : Typ [Multiplizität] = Anfangswert {Eigenschaftswert} Auch hier ist nur die Angabe des Namens zwingend.

20 Operation Signatur: Richtung in : bei reinen Eingabeparametern; nur lesender Zugriff der Operation möglich z.B. erfassen(in name: string) out : bei reinen Ausgabeparametern; Operation erzeugt den Wert des Parameters und gibt ihn an die aufrufende Funktion zurück inout : lesen, verändern, zurückgeben

21 Operation Eigenschaftswerte: Analog zu Attributen gibt es in UML vordefinierte und die Möglichkeit, eigene zu definieren

22 Operation Für abstrakte Operationen gilt dasselbe wie für abstrakte Klassen: - sie besteht nur aus der Signatur (ohne Wertangabe im OOD / ohne aktive Implementierung) - sie werden im Rahmen von Generalisierungsstrukturen ins OOD-Modell eingetragen - UML: kursiv oder {abstract} - in Schnittstellen sind Operationen immer abstrakt und müssen nicht gesondert als abstrakt gekennzeichnet werden

23 Beispiel

24 Operation Erweiterung gegenüber Analyse: vollständige Signatur Namen und Typen aller Parameter Ergebnistyp der Operation Sichtbarkeiten

25 Assoziation Assoziationen im OOA-Modell -Welche Klassen kennen sich, zwischen welchen Objekten existieren Beziehungen? -Binäre Assoziationen -Multiplizitäten -Benennung/ Rolle

26 Assoziation Navigierbarkeit KlasseX KlasseY unspezifiziert unidirektional Navigierbarkeit explizit ausgeschlossen bidirektional Navigierbarkeit kann auch in Objektdiagramme eingetragen werden

27 Assoziation Implementierung Mittels Zeigern Multiplizität 0..1 oder 1: ein einzelner Zeiger >1: Menge von Zeigern * : Container Beispiel Java: class Angestellter { protected Abteilung arbeitetIn; public void link(Abteilung abt) {arbeitetIn=abt;} public void unlink(Abteilung abt) {... arbeitetIn=null;} public Abteilung getlink() {return arbeitetIn;} }

28 Assoziation Sichtbarkeit Die Sichtbarkeit einer Assoziation kann im Entwurfsmodell eingetragen werden. z.B.: Eigenschaftswert z.B.: KlasseX Fluggast + rolle Flugzeug {ordered} KlasseY * business {subset passenger} first {subset passenger} passenger {union}

29 Assoziation

30

31 Übung 1 Ziel: Klassen und Assoziationen des OOA-Modells in den Entwurf abbilden. Aus einem Analysemodell resultiert folgendes Klassendiagramm: Student matrikelnummer name immatrikulation anzahl immatrikulieren() anmeldenPraktikum() erstelleListe() Firma name ort branche 0..1 * praktikant Entwickeln Sie dieses Diagramm als Teil des Entwurfsmodells weiter.

32 Komponentendiagramm Wie ist die Struktur des Systems, wie wird sie erzeugt? Komponente: Softwarebaustein, der über feste Schnittstellen verfügt, wobei das Innenleben der Komponente modifiziert werden kann Vorteil: Austauschbarkeit Komponentenbasierte Entwicklung: z.B..NET, JavaBeans

33 Komponentendiagramm Notation: Komponente und Schnittstelle > Komponente

34 Komponentendiagramm Alternative Darstellung

35 Komponentendiagramm Die einzelnen Komponenten sind über ihre Schnittstellen miteinander verbunden: > KomponenteA > KomponenteB > KomponenteC

36 Komponentendiagramm Artefakte Artefakte sind physische Informationseinheiten, z.B. eine Quellcodedatei oder eine ausführbare Binärdatei Die Art des Artefakts kann durch Stereotypen spezifiziert sein: > =Datei > =Datei, die weder Quellcode noch ausführbaren Programmcode besitzt > =Datei mit Quellcode > = ausführbare Datei > =Datei, die Bibliothek enthält (z.B. dll- Datei) > ArtefaktX

37 Komponentendiagramm Artefakt1 wird durch Komponente realisiert Keine näher spezifizierte Abhängigkeit Class-Datei wird automatisiert aus Java-Datei erstellt OOD-Modell wird aus OOA-Modell erstellt Abhängigkeiten zwischen Artefakten und Komponenten

38 Komponentendiagramm Darstellung des Innenlebens einer Komponente

39 Komponentendiagramm Abhängigkeiten zwischen Modellelementen Klasse Fahrzeug ist Exemplar der Klasse Fahrzeugtyp Kunden-Window besitzt Zugriffsrechte auf Klasse Kunde OOD-Klasse Kunde realisiert OOA-Klasse Kunde EditierbareListe ist durch Klasse Liste ersetzbar Klasse Bestellung benötigt für volle Funktionalität Artikel

40 Übung 2 Ziel: Komponentendiagramm erstellen Erstellen Sie ein Komponentendiagramm mit den folgenden Komponenten und den jeweils angegebenen Schnittstellen, die diese Komponenten zur Verfügung stellen und benutzen: - Online-Reservierung: benutzt Reservierung - Zimmerbelegung: bietet Zimmeranfrage und Buchung - Preisberechnung: bietet Preisliste und Sonderangebote - Zimmerreservierung: bietet Stornierung und Reservierung, benutzt Zimmeranfrage, Buchung, Preisliste und Sonderangebote.
