1 Tobias Hoffmann SIS18-BPM-System

2 Tobias Hoffmann Einführung Status Hardware Status Software Ausblick Agenda

3 Tobias Hoffmann Einführung Wer macht mit: –Wolfgang Kaufmann –Piotr Kowina –Kevin Lang –Udo Rauch –Marcel Freimuth –Peter Forck –Marcus Schwickert –Kollegen der Controls –Gasper Jansa (Cosylab) Turbolader für das Projekt

4 Tobias Hoffmann Einführung Projektverlauf: Start mit EU-FP6 Programm ( Kollaboration CERN, A. Galatis, ca. 2004) Projektbetreuung Toby ab 9/2007 Auftrag Cosylab Sommer 2008 (zusammen mit CO) Projektende geplant Aufgaben Cosylab: Erfassen der Spezifikation Mitaufbau der CERN KS-Struktur bei GSI Software (DAQ, Netzwerk, Gerätesteuerung und GUI) Dokumentation, Tutorials, Test und Debugging

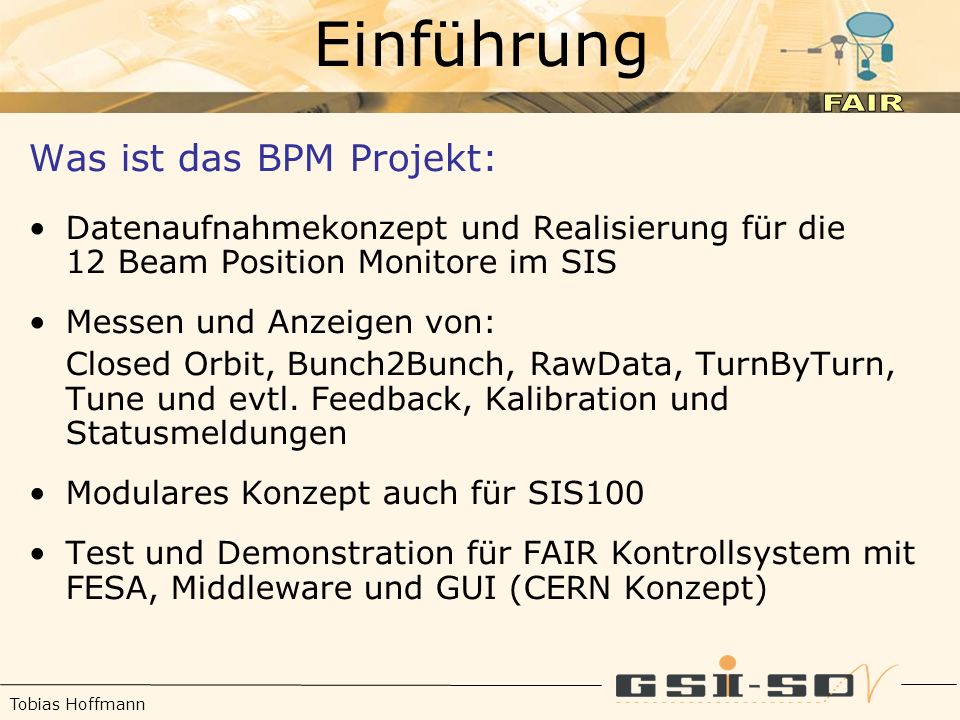

5 Tobias Hoffmann Einführung Was ist das BPM Projekt: Datenaufnahmekonzept und Realisierung für die 12 Beam Position Monitore im SIS Messen und Anzeigen von: Closed Orbit, Bunch2Bunch, RawData, TurnByTurn, Tune und evtl. Feedback, Kalibration und Statusmeldungen Modulares Konzept auch für SIS100 Test und Demonstration für FAIR Kontrollsystem mit FESA, Middleware und GUI (CERN Konzept)

6 Tobias Hoffmann Einführung Anforderung: Umlauffrequenz F 0 SIS: 850 kHz – 5 MHz (SIS100 = 6 MHz) Bunchfrequenz : 8xF 0, max. 50 MHz Auflösung: 0.1mm Bandbreite Pick-Up: 100MHz (bis 200MHz) Digitalisierung: 125MS/s, 14Bit, 12 x Libera Hadron BunchToBunch: Datenpaket: 96 Bit/Bunch x 6MHz x 12 Liberas = 864MB/s (max!) Rohdaten: 4 Platten x 125MS/s x 14Bit x = 875 MB/s für eine Libera

7 Tobias Hoffmann

8 Hardware

9 Tobias Hoffmann Hardware (SIS) Beam Position Monitor (Kapazitiv, wie Kondensator)

10 Tobias Hoffmann Hardware (ELR) 10GB Switch Clock Splitter programmierbares Timing Libera

11 Tobias Hoffmann Hardware (ELR) Concentrator and Control Computer CCCP 2x QuadCore CPUs, 2GHz 32GB RAM 146GB RAID 0, U/s 160GB RAID 1, System

12 Tobias Hoffmann Software Testsystem für das FAIR Kontrollsystem

13 Tobias Hoffmann Software

14 Tobias Hoffmann Software 3 FESA Klassen: BPM BPM Master (Konzentrator) AUX Libera (Trafo, HF etc)

15 Tobias Hoffmann Software Design-Tool

16 Tobias Hoffmann Software Test - Tool

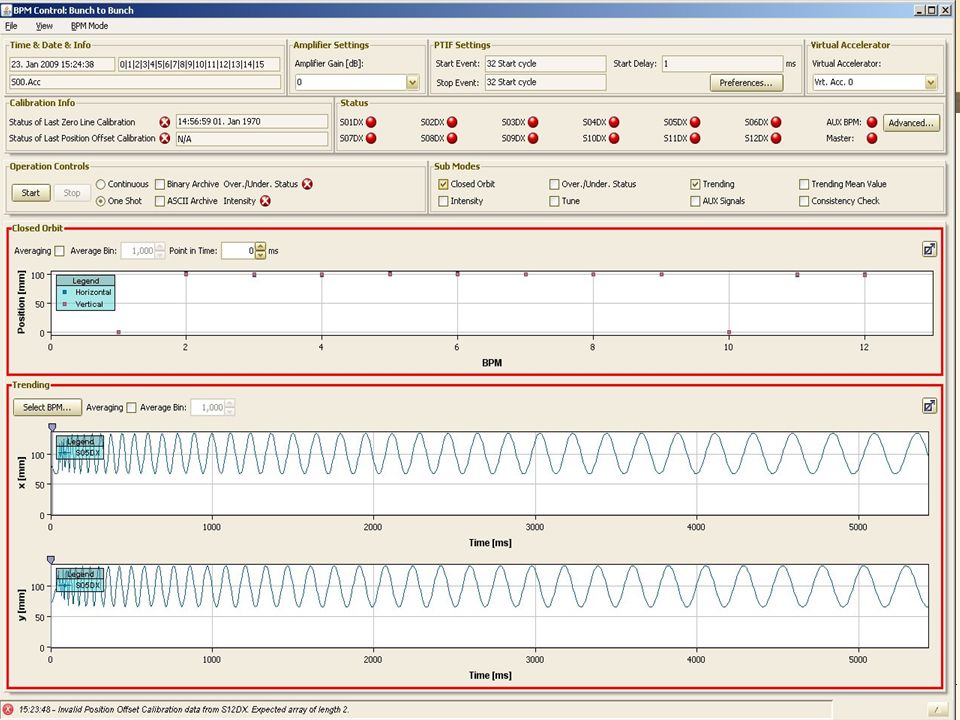

17 Tobias Hoffmann Bilder

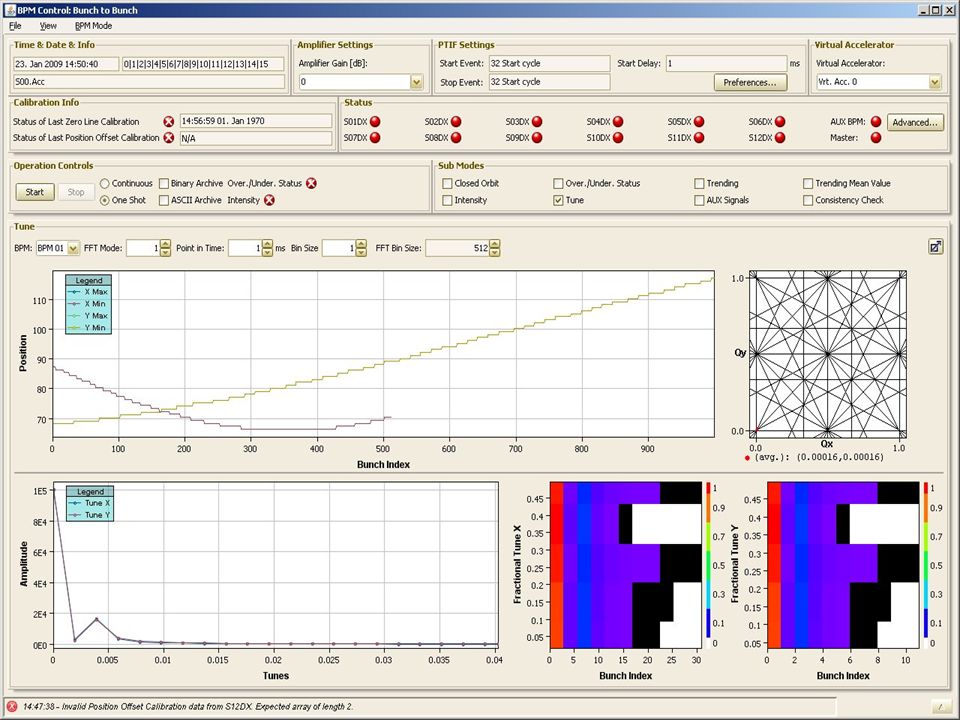

18 Tobias Hoffmann Bilder

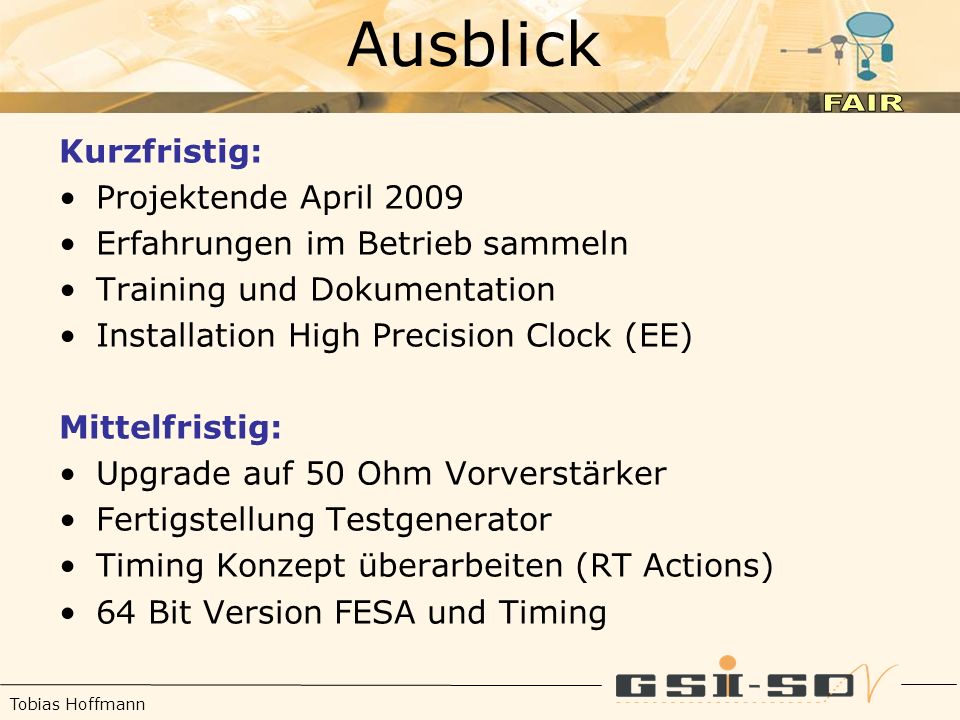

19 Tobias Hoffmann Ausblick Kurzfristig: Projektende April 2009 Erfahrungen im Betrieb sammeln Training und Dokumentation Installation High Precision Clock (EE) Mittelfristig: Upgrade auf 50 Ohm Vorverstärker Fertigstellung Testgenerator Timing Konzept überarbeiten (RT Actions) 64 Bit Version FESA und Timing

20 Tobias Hoffmann ist super ! Special thanks to Gasper Jansa from Cosylab and Karsten Koch (EE)!
