1 Engineering – Services Talsperrenüberwachung Auswirkung des Pumpspeicherbetriebes auf die Überwachung am Beispiel Kopswerk II Fachtagung Chamonix 2014 Rodund am / NEL

2 Speicher Kops - Kops reservoir Staumauer Kops – Kops dam Seite 2 Fachtagung Chamonix, 12. Juni 2014

3 Seite 3 Kopswerk II Übersicht - Panorama overview - pressuretunnel Fachtagung Chamonix, 12. Juni 2014 Kops reservoir pressure shaft cavern balancing reservoir

4 Seite 4 Kopswerk II Übersicht - Längenschnitt overview - longitudinal section Fachtagung Chamonix, 12. Juni 2014 intake and escape shaft Kops reservoir valve chamber water chamber headrace tunnel access tunnel balancing reservoir pressure shaft power house outlet structure tailrace

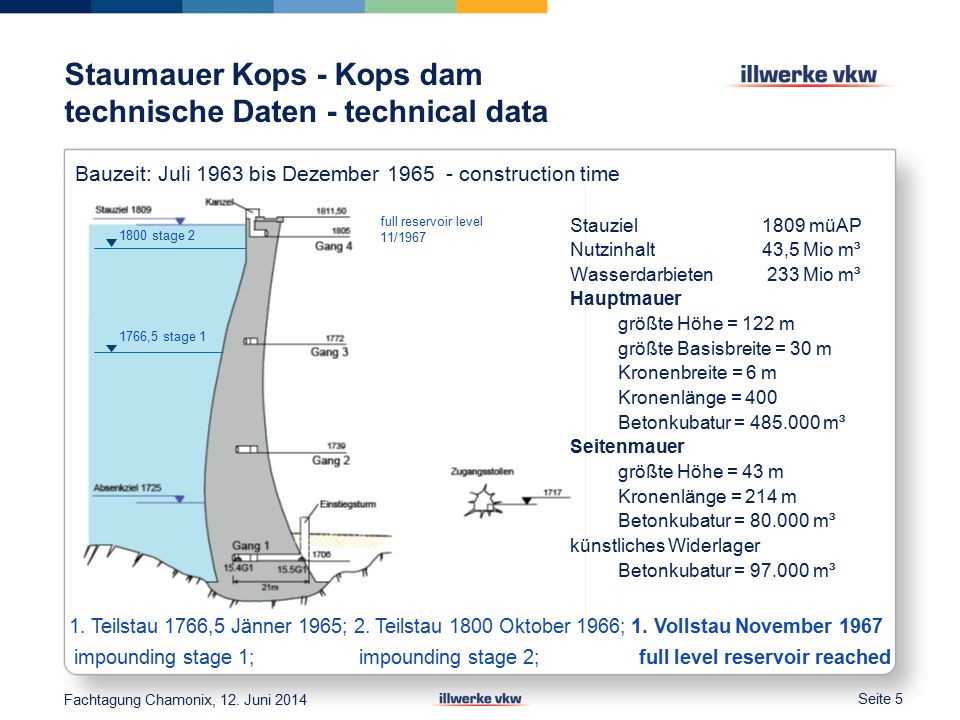

5 Seite 5 Stauziel 1809 müAP Nutzinhalt 43,5 Mio m³ Wasserdarbieten 233 Mio m³ Hauptmauer größte Höhe = 122 m größte Basisbreite = 30 m Kronenbreite = 6 m Kronenlänge = 400 Betonkubatur = m³ Seitenmauer größte Höhe = 43 m Kronenlänge = 214 m Betonkubatur = m³ künstliches Widerlager Betonkubatur = m³ 1. Teilstau 1766,5 Jänner 1965; 2. Teilstau 1800 Oktober 1966; 1. Vollstau November 1967 Bauzeit: Juli 1963 bis Dezember construction time Staumauer Kops - Kops dam technische Daten - technical data Fachtagung Chamonix, 12. Juni 2014 impounding stage 1; impounding stage 2; full level reservoir reached 1800 stage ,5 stage 1 full reservoir level 11/1967

6 Messeinrichtungen instrumentation & monitoring devices Seite 6 -Gewichts- und Schwimmlot -Stangenextensometer -Klinometer -Fugen- und Rissmesseinrichtungen -Geodätische Messungen -Sickerwassermessstellen und Quellen Fachtagung Chamonix, 12. Juni pendulum -extensometer -inclinometer -fissuremeter and jointmeter -geodetical survey -seepage and discharge

7 Messstellen Übersichtsplan instrumentation & monitoring devices - overview Seite 7 ●Lote - pendulum ▬Extensometer Sickerwasser auto. - seepage, cont. ●Piezometer SWD – uplift pressure ▬Entlastungsbohrungen – relief bores Fachtagung Chamonix, 12. Juni 2014

8 Triangulierung Übersicht triangulation Seite 8 Fachtagung Chamonix, 12. Juni 2014 reference point deformation point

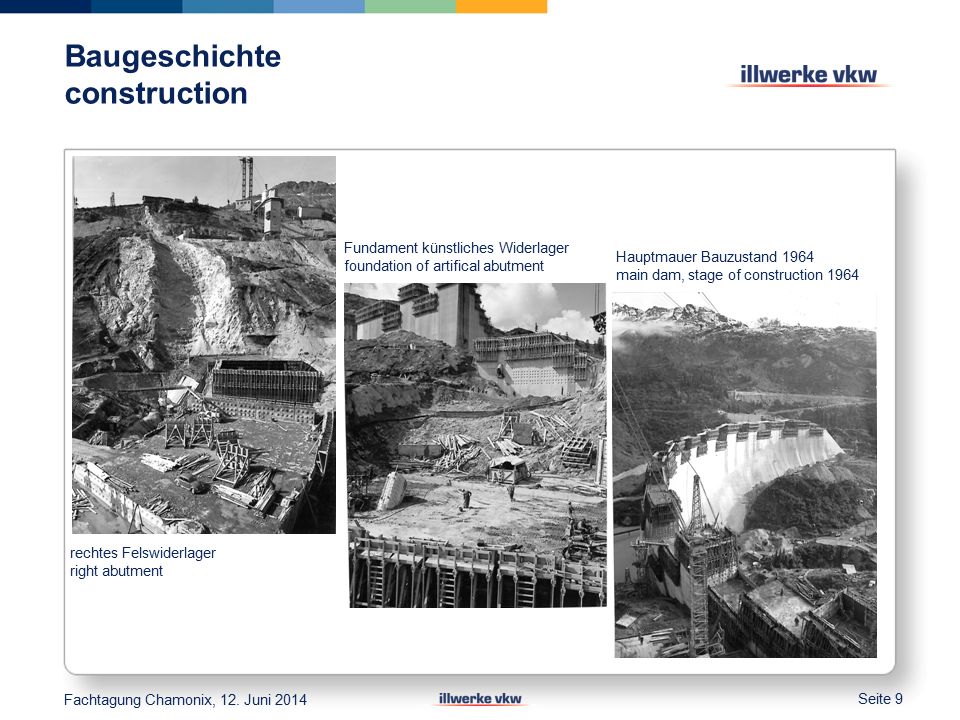

9 Baugeschichte construction Seite 9 Fachtagung Chamonix, 12. Juni 2014 rechtes Felswiderlager right abutment Fundament künstliches Widerlager foundation of artifical abutment Hauptmauer Bauzustand 1964 main dam, stage of construction 1964

10 Geologischer Lageplan der Aufstandsfläche geological plan view of foundation Seite 10 Aplitgneis - banded gneiss Amphibolit - amphibolite Schiefergneis – schistic gneiss m Fachtagung Chamonix, 12. Juni 2014 main dam lateral dam

11 Messergebnisse - results Stauverläufe typical operation of reservoir Seite 11 Fachtagung Chamonix, 12. Juni vor Inbetriebnahme Kopswerk II nach Inbetriebnahme Kopswerk II before operation Kopswerk II after operation Kopswerk II  m v WSP  0,2 m/h v WSP  0,03 m/h

12 Messergebnisse - results Fugenweiten - Gang 4 joint readings - gallery 4 Seite 12 Inbetriebnahme Kopswerk II – operation KOW II Speicherentleerung – emptying reservoir Fachtagung Chamonix, 12. Juni 2014

13 Seite 13 Fachtagung Chamonix, 12. Juni 2014 Messergebnisse - results Fugenweiten - Gang 4 joint readings - gallery 4 Inbetriebnahme Kopswerk II – operation KOW II Speicherentleerung – emptying reservoir

14 Seite 14 Fachtagung Chamonix, 12. Juni 2014 Messergebnisse - results Fugenweiten - Gang 4 joint readings - gallery 4 Inbetriebnahme Kopswerk II – operation KOW II Speicherentleerung – emptying reservoir

15 Seite 15 Fachtagung Chamonix, 12. Juni 2014 Messergebnisse - results Fugenweiten - Gang 4 joint readings - gallery 4 Inbetriebnahme Kopswerk II – operation KOW II Speicherentleerung – emptying reservoir

16 Messergebnisse - results Rocmeter - Block 8 Seite 16 Fachtagung Chamonix, 12. Juni 2014 Inbetriebnahme Kopswerk II operation KOW II Speicherentleerung – emptying reservoir

17 Messergebnisse - results Rocmeter - Künstliches Widerlager artifical abutment Seite 17 Fachtagung Chamonix, 12. Juni 2014 Inbetriebnahme Kopswerk II operation KOW II Speicherentleerung – emptying reservoir

18 Messergebnisse - results Lote radial – radial displacements Seite 18 Fachtagung Chamonix, 12. Juni 2014 Inbetriebnahme Kopswerk II start of operation KOW II

19 Messergebnisse - results Lot - stauabhängige Auftragung pendulum – displacements vs. reservoir level Seite 19 Fachtagung Chamonix, 12. Juni – 2007 vor Inbetriebnahme Kopswerk II 2008 – 2013 nach Inbetriebnahme Kopswerk II before operation Kopswerk II after operation Kopswerk II  mm

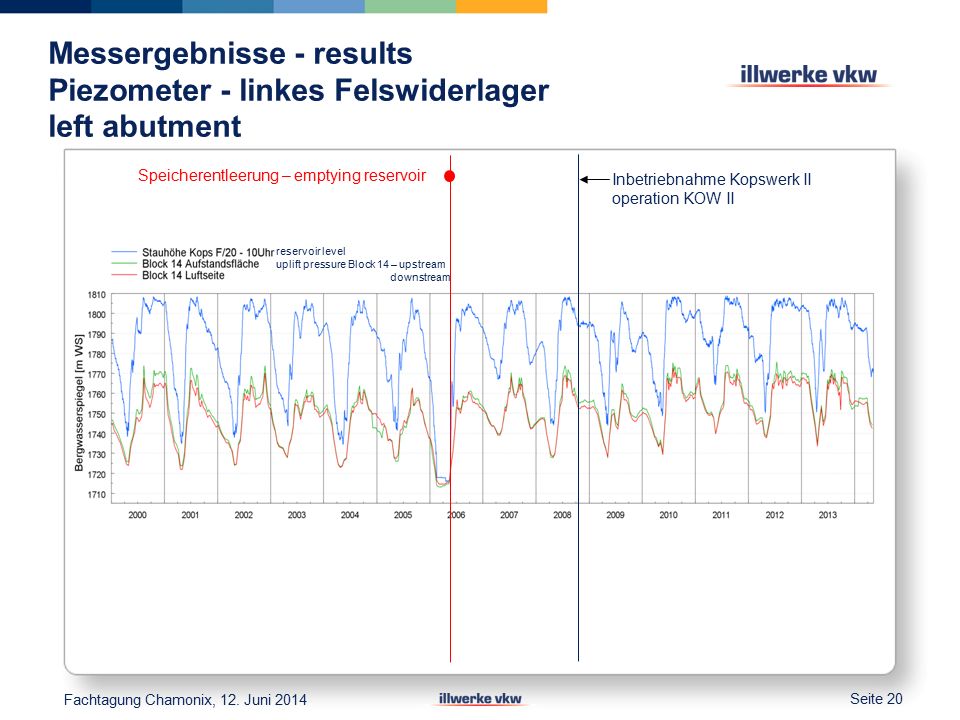

20 Messergebnisse - results Piezometer - linkes Felswiderlager left abutment Seite 20 Fachtagung Chamonix, 12. Juni 2014 reservoir level uplift pressure Block 14 – upstream downstream Inbetriebnahme Kopswerk II operation KOW II Speicherentleerung – emptying reservoir

21 Messergebnisse - results Piezometer - stauabhängige Auftragung uplift pressure vs. reservoir level Seite 21 Fachtagung Chamonix, 12. Juni – 2007 vor Inbetriebnahme Kopswerk II 2008 – 2013 nach Inbetriebnahme Kopswerk II before operation Kopswerk II after operation Kopswerk II  p ca. 3-5 mWS

22 Messergebnisse - results Sickerwasser - seepage Seite 22 Fachtagung Chamonix, 12. Juni 2014 Arbeiten an der Drosselklappe Vortrieb Fensterstollen Oberwald excavation access tunnel Inbetriebnahme Kopswerk II operation KOW II Speicherentleerung – emptying reservoir

23 Messergebnisse - results Piezometer - rechtes Felswiderlager right abutment Seite 23 Fachtagung Chamonix, 12. Juni 2014 Inbetriebnahme Kopswerk II operation KOW II Speicherentleerung – emptying reservoir

24 Höhenkontrollen im Kontrollgang 4 leveling of dam Kontollgang 4 Setzung 4 mm Setzungsbereich Fachtagung Chamonix, 12. Juni 2014 Seite 24 area of settlementsmeasurments in gallery

25 Speicher Kops Eisbildung – iceformation in the reservoir Seite 25 Fachtagung Chamonix, 12. Juni 2014 vor Inbetriebnahme Kopswerk II nach Inbetriebnahme Kopswerk II before operation Kopswerk II after operation Kopswerk II

26 Seite 26
