1 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS Lehrgang: Maschinist Deckblatt 5. Motorenkunde 5.1 Motorenarten / Verwendungsbereiche / Funktionsprinzipien 1

2 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 5. Motorenkunde Für den Antrieb von Feuerwehrfahrzeugen, Tragkraftspritzen und kraftbetriebenen Geräten werden unterschiedliche Verbrennungsmotoren eingesetzt. Dabei werden zwei Motorenarten unterschieden: 1.Ottomotor -Viertaktmotor -Zweitaktmotor 2. Dieselmotor -Viertaktmotor 2

3 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 5. Motorenkunde: Aufbau des 4-Takt Ottomotor Quelle: 3

4 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 5. Motorenkunde: Ölkreislauf Achtung: Die Ölkontrollleuchte kann neben dem Öldruck / Ölstand auch für die Öltemperatur bzw. Motortemperatur zuständig sein! Quelle: 4

5 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 5. Motorenkunde: Kühlkreislauf 5

6 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 5. Motorenkunde: Arbeitsweise 4-Takt Ottomotor 1. Takt Ansaugen 2. Takt Verdichten 3. Takt Verbrennen 4. Takt Ausstoßen Einlassventil Auslassventil Zündkerze 6

7 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 5. Motorenkunde: Aufbau des 4-Takt Ottomotor Der Kraftstoff gelangt durch den Vergaser oder über eine Benzineinspritzung in den Brennraum des Motors. Mit Hilfe einer Zündkerze wird ein kurzer elektrischer Funken erzeugt, der die Verbrennung des Gemischs zeitlich genau auslöst. 7

8 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 1. Takt Verdichten und Ansaugen 2. Takt Arbeiten und Vorverdichten 3. Takt Ausstoßen und Vorverdichten 4. Takt Überströmen und Spülen Ansaugen Arbeiten Vorverdichten Ausstoßen Vorverdichten Spülen Überströmen 5. Motorenkunde: Arbeitsweise 2-Takt Ottomotor Verdichten 8

9 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 1. Takt Ansaugen 2. Takt Verdichten 3. Takt Verbrennen 4. Takt Ausstoßen Einlassventil Auslassventil Einspritzdüse 5. Motorenkunde: Arbeitsweise 4-Takt Dieselmotor Kraftstoffein- spritzung 9

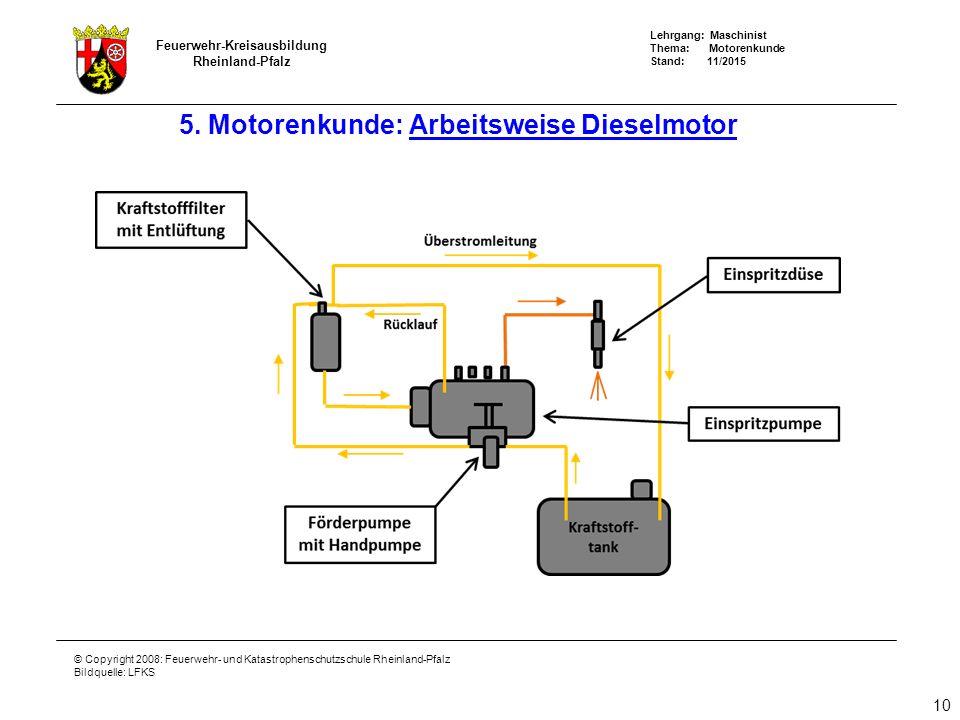

10 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 5. Motorenkunde: Arbeitsweise Dieselmotor 10

11 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 5. Motorenkunde: Bauarten Einzylinder Zweizylinder Wankelmotor Boxermotor V-Motor 11

12 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 5. Motorenkunde: Zündkerzen Rehbraun: Verbrennung i.O. Zündkerze verrußt: 4- Takter Kraftstoffgemisch zu Fett / 2-Takter zu viel Öl zum Kraftstoff gemischt Zündkerze Nass: abgesoffen 12

13 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS Motor „abgesoffen“: Schnellhilfe Kraftstoffhahn schließen und Vollgas geben. Startet der Motor anschließend nicht, Pumpe tauschen. Hat man Zeit, kann nach unten aufgeführter Anleitung einen weiterer Versuch gestartet werden. Zündkerze herausschrauben und reinigen/trocknen (ggf. neue verwenden) Vor einschrauben der Zündkerze, Motor mit geöffneter Kaltstartklappe (Choke) einige Male durchdrehen, damit der Restkraftstoff im Motor entfernt wird. Zündkerze einschrauben (Gebrauchte 15°/Neue 90°) 5. Motorenkunde: Zündkerzen 13

14 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS 14 Ausgelaufenen Kraftstoff entfernen. Gasstellung auf Vollgas stellen, Kaltstartklappe nicht schließen (auch wenn der Motor kalt ist) Startvorgang wiederholen Wenn kein weiterer Schaden (z.B: defekte Zündung) vorliegt, lässt sich so ein abgesoffener Motor meist wieder starten.

15 Lehrgang: Maschinist Thema: Motorenkunde Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz © Copyright 2008: Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Bildquelle: LFKS Mischung Benzin/Öl 1:25 1:50 14020 28040 312060 416080 5200100 6240120 7280140 8320160 9360180 10400200 11440220 12480240 13520260 14560280 15600300 16640320 17680340 18720360 19760380 20800400 21840420 22880440 23920460 24960480 251000500 5. Motorenkunde: Mischungsverhältnis Ölmenge in ml Kraftstoffmenge in l Achtung: Herstellerangaben beachten 15
