IBM System Network in der Partnerworld:

Präsentation zum Thema: "IBM System Network in der Partnerworld:"—  Präsentation transkript:

1 IBM System Network in der Partnerworld: http://www-304.ibm.com/partnerworld/wps/pub/overview/HW500

2 Agenda IBM / BNT ein Blick auf Infrastruktur Connectivity Evolutionen im Rechenzentrum und der Netzwerk Ebene Warum Neu Überdenken?! -> Produkte und Szenarien Q & A’s Glossary 2 Switching

3 #1: IBM System Networking Ein Blick auf Konnektivität IBM entwickelt DC Class Switching 1998 Gigabit Ethernet 1973 1980 1990 2000 2011 1973 Invented by Bob Metcalf 1982 Ethernet IEEE 802.3 standard 1995 Fast Ethernet 2003 10Gbit 2010 40Gbit Data Center Bridging 2012 100Gbit Data Center Class Switching DCB, vLAG, TRILL Virtual aware Data Center LAN VMReady™, 802.1Qbg Optimized System Network vNIC / Energy efficient 3

4 #2: …ist IBM aus dem Netzwerk Markt ausgestiegen ?!  1996 IBM akquiriert Tivoli Systems.  1998 IBM verkauft IBM Global Network to AT&T.  1999 IBM released den „Tivoli Network Manager“  2002 IBM integriert Tivoli mit „Omnibus“  2003 IBM integriert „Netcool“  2005 IBM akquiriert Collations Inc. –Network Management  2006 IBM akquiriert Micromuse Inc. –Network Management  2010 IBM ist Author des Edge Virtual Bridging „Qbg“ Standards  2010 IBM akquiriert Blade Networks Technology  2011 „IBM System Networking“ brand addressed to the market C L O U D VMware 4

5 #3: Warum blade networks technologies ? 2010 Del´oro Switch Shipments IBM`s Akquisition von BLADE Network Technologies  #1 embedded blade switch der letzten 7 Jahre  #2 in Data Center Switching – Gartner 2010  #3 der Gesamtbereich der 10Gb fixed Ethernet Ports  Installierte Basis bei mehr als der hälfte der Fortune 500 Unternehmen  30 Mio aktive Ports weltweit  #1 DCB blade switch & #1 im Bereich 40Gb Switch  Author des Standards “Qbg” Edge Virtual Bridging  Eigenes offenes Network management 5

6 #4: Die IBM Strategie eine Unterstützung auch für Ihr Geschäft ! Ausbau des x86 Marktes Absicherung der Rechenzentrums Hoheitsgebietes Etablierung einer neuen Architektur im Rechenzentrum (SDN) Entwicklung neuer offener Standards für das Netzwerk Integration in allen Technology Ebenen! Schlüssel Initiativen: 6

7 Tech #1: Evolution im Rechenzentrum Use IBM to manage the DC CampusData Center 7

8 Tech #2: Bekomme ich die benötigten Switch - Ressourcen näher an den Server? Central switch design IP Network Core / WAN edge IP Network Core / WAN edge  Installiert in separaten Rack  Aggregiert hunderte von Kupfer und/oder Fiber Kabeln  Unmengen von Kabel ! Top of rack switches  Physisch im Rack  Somit benutzt der ToR den gleichen Luft Fluss welche die Server nutzen  Jeder Server ist mit dem ToR mit kurzen internen Kupfer Kabeln verbunden End of row switches  Aggregieren alle ToR Switche  Benötigen wenige Kabel  Fiber oder Kupfer 10GbE twinnax cable IP Network Core / WAN edge IP Network Core / WAN edge Server basiertes low-latency Switching Traditionelles Hierarchisches Switching 8 Weniger Verkabelung

9 Tech #3: Vmready TM, die Unterstützung für Hypervisor transfers über das Netzwerk VMWare VCenter VMWare VCenter Network Element Manager Network Element Manager Virtual Switch VM 1 VM 2 VM3 IBM RackSwitch with VMReady™ Virtual Switch IBM RackSwitch with VMReady™ LAN VM 1 Virtual port VLAN 100 ACL filters TX/RX limits Virtual port VLAN 100 ACL filters TX/RX lim Virtual port VLAN 100 ACL filters TX/RX limits 9 Edge Virtual Bridging: nun als „VSI“ ein offizieller Standard, welcher von IBM entwickelt wurde

10 Virtualisierung? Füher war das Leben für Admnistratoren einfacher! BEFORE VIRTUALIZATION  Static workload  Static network state  Network was simple (configured once)

11 Virtualization increased network complexity vSwitch state moves physical switch state? AFTER VIRTUALIZATION  Dynamic workload  Dynamic network state  Complex network (state moves with VM)

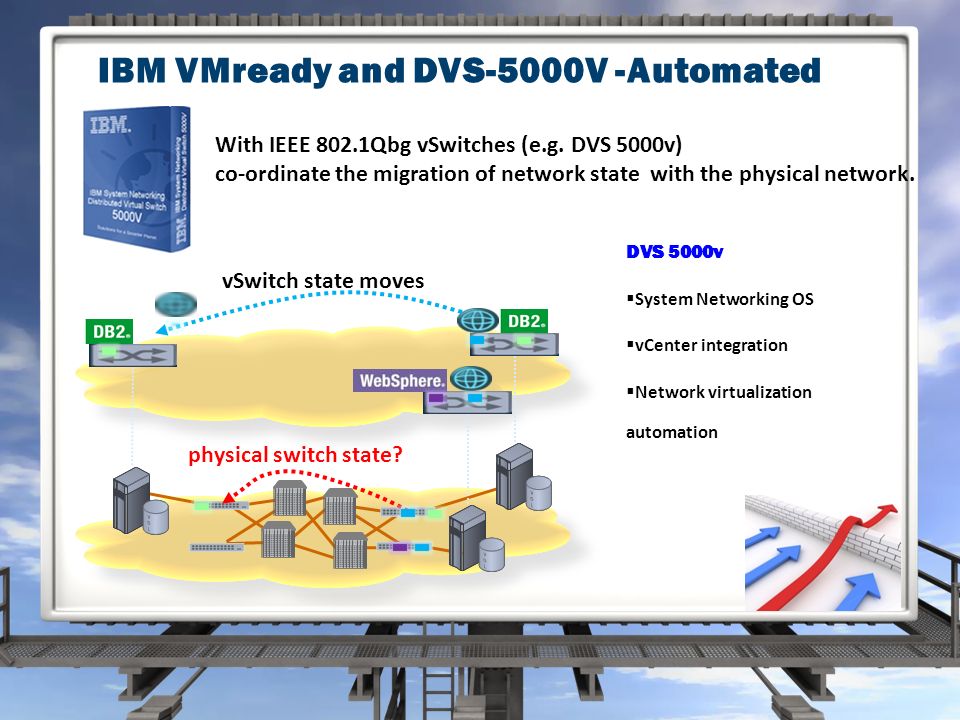

12 IBM VMready and DVS-5000V -Automated DVS 5000v  System Networking OS  vCenter integration  Network virtualization automation With IEEE 802.1Qbg vSwitches (e.g. DVS 5000v) co-ordinate the migration of network state with the physical network. vSwitch state moves physical switch state?

13 IBM 5000v Automation Value IBM Rack ServerIBM BC-H VM DVS 5000v VM DVS 5000v 1 large switch The DVS 5000v supports IEEE 802.1Qbg, which provides standards based network virtualization coordination between the Hypervisor and the physical switch. VEPA – takes the vSwitch out of the equation All network state associated with a VM automatically migrates ahead of the VM, from the physical switch connecting the source server to the network; to the physical switch connecting the target server to the network. Note, because Qbg is a standard, the physical access switches can be IBM or non-IBM Additionally, switches above the accesslayer, don’t have to support Qbg.

14 IT Network Concerns Fabrics Targets LAN SAN HPC Servers Heute werden bei Kunden separate Netzwerke für verschiedene Anbindungen betrieben: Ethernet für das LAN Fiber Channel für das SAN Infiniband für HPC Der Betrieb solcher Umgebungen ist teuer in Bezug auf Hardware Kosten für: Separate Server Adapter Separate Fabric/FC Switche Separate Verkabelung Zudem beansprucht dies einen hohen Stromverbrauch und ist Komplex zu managen.

15 Data Center Bridging DCB Legacy Fibre Channel devices can be connected via gateways (FCFs) Gateway iSCSI NAS CIFS NAS FC Arrays Fibre Channel Lossless Ethernet Gateway NFS NAS FCoE DCB ist eine neue Form der Vereinheitlichung des Verbindungskonzeptes in Rechenzentren. Dabei ist es irrelevant ob es Ethernet iSCSI FCoE ist. Da die Switche diese Protokolle beherschen Damit wird die Komplexität Reduziert.

16 Tech #4: Converged – Dynamisches Bandbreitenmanagement der 10GBE vNICs Traditional Networking Emulex Virtual Fabric Adapter 5Gbps 3.9Gbps 100Mbps 1Gbps 5Gbps 3.9Gbps 100Mbps 1Gbps Production Network DMZ VM Network Console Network Vmotion Network Production Network DMZ VM Network Console Network Vmotion Network 16

17 Tech #5: Evolution mit TRILL & OpenFlow OpenFlow Controllers TRILL Fabric OpenFlow (SDN)  Der Pfad des Netzwerks- wird über einen externen Controller vorgegeben  Adressetiketten werden den Daten mitgegeben um den Switchen den Weg zu weisen IBM has a jointventure with NE C TRILL ( TRansparent Interconnect of Lots of Links )  TRILL hebt die Restriktion des singulären Netzwerkpfades des Netzwerkes auf (no Spanning Tree)  Rbridges erkennen einander und verteilen die link information 17

18 Produkte #1: Zwei Wege zum gleichen Ziel... 16 x 48 = 768 x 10GbE Fabric 4x G8316 16x G8264 verbunden mit 4x G8316 auf 160GbE 16x G8264 verbunden mit 4x G8316 auf 160GbE... 28 x 48 = 1344 x 1GbE Fabric 2x G8264 (vLAG cluster) 2x G8264 (vLAG cluster) Bis zu 28x G8052 verbunden mit 40GbE uplink Bis zu 28x G8052 verbunden mit 40GbE uplink im Vergleich..zu zentraler Chassis Architektur  hohe Vorinvestitionskosten  Aufbau- und Integrationskosten  hoher Verkabelungsaufwand und teure Transceiver  hohe Überbuchungsraten der Backplane  hohe Wartungs- und Stromkosten  kein Pay-as-you growth Ansatz 18

19 Produkte #2: Im direkten Vergleich 19 Interoperability  Tolly Group actually does interoperability certifications Layer2/3  Support Cisco Proprietary protocols: Giga/Fast/EtherChannel, PVST+, MIST, PortFast, UplinkFast, TACACS+, etc.  all IBM BNT products offer a “Cisco-like” Command Line Interface (CLI) Interoperability  Tolly Group actually does interoperability certifications Layer2/3  Support Cisco Proprietary protocols: Giga/Fast/EtherChannel, PVST+, MIST, PortFast, UplinkFast, TACACS+, etc.  all IBM BNT products offer a “Cisco-like” Command Line Interface (CLI)

20 Management Servers Storage Networking  The simplicity of appliances  The flexibility and scalability your strategy requires  The efficiency and agility of cloud  The control and insight that’s been missing An integrated, converged platform with network, servers, storage, and management, that enables a fast, complete, virtualized platform deployment IBM PureFlex Integrated System

21 Integrated an flexible Network architecture Extreme “Pay as you grow” scalability Performance: 1st Support 40Gb 3x10Gb ↓ ports < 1ms latency Seamless interoperability Designed for future: Flat network Convergence Physical / Logical Switching Virtual NIC (Virtual Fabric) Manage everything as 1 logical unit. (FSM) Stacking & vLAG Move from physical network management to workload management (SNEM integration w/ FSM/Director) Smart workload provisioning and placement to maximize performance (UFM) Optimize Virtual Machine Mgmt. Virtual Switching (5000V) Automate network & server provisioning and failover (Fabric Mgr.) VM aware networking for easy management and tracking (VMready) Using Standards (Qbg) Integrated AutomatedOptimized Networking EN4093 10Gb Scalable SwitchEN2092 1Gb Scalable Switch

22 IBM BNT Rack Switch G8316 IBM BNT Rack Switch G8264 IBM BNT Rack Switch G8124 IBM BNT Rack Switch G8052 IBM BNT Rack Switch G8000 R, F & DC models  44 ports 1G, RJ-45  4 ports 1G, SFP  4 ports 10G, CX4 or SFP+ uplinks optional  Redundant fans and power supplies R & F models  48 ports 1G, RJ-45  4 ports 10G, SFP+ uplinks standard  Hot-swap redundant fans & power supplies R, F & DC models  24 ports 10G SFP+  Low Latency – 680ns  Redundant fans and power supplies R & F models  48x10G SFP+  4 ports 40G QSFP+  <1.1us latency  HS red. fans & power sup. R & F models  16x40GBe QSFP+  Up to 64 x 10 GbE SFP+  < 1μs latency  HS red. fans & power supplies VMready: The industry’s 1 st automated Virtual Machine-aware networking Energy Efficient, Choice of Front-to-Rear or Rear-to-Front Airflow Lossless Ethernet (CEE/DCB) IBM Virtual Fabric 1Gb/10Gb 10Gb10Gb/40Gb40Gb Produkte #4: das Portfolio – Top-of-Rack Switche NEW!!! G8264-T 48x10G Base-T Eth& 4x40GB QSFP+ 1U & bis zu 600m Distanz mit Cat6

23 Produkte #4: das Portfolio – embedded System für Blade Center 23 BNT L2/3 Copper Gigabit Ethernet Switch Module  Cost sensitive customers  More upstream bandwidth  Better Load- sharing  Advanced Layer 3 Support  Support for larger networks BNT L2/3 Fiber Gigabit Ethernet Switch Module  Cost sensitive customers  More upstream bandwidth  Better Load- sharing  Advanced Layer 3 Support  Support for larger networks BNT Layer 2-7 Ethernet Switch Module  Load Balancing  Layer 4-7  Security - Denial Service & SYN attacks  Better scalability  Great for web servers, VOIP, firewall, VPN, Microsoft Terminal Server BNT 1/10Gb Uplink Ethernet Switch  Same benefits as L2/3  Investment Protection  1G today 10G tomorrow  SmartConnect SW  Stacking BNT Virtual Fabric 10G Switch  1G, 10G or mix  Low Latency  Max. bandwi. 1Gb/10Gb10Gb VMready: The industry’s 1 st automated Virtual Machine-aware networking Low Cost, Energy Efficient, Exceptional Performance Lossless Ethernet (CEE/DCB) IBM Virtual Fabric 23

24 System Director Network Control Blade Harmony Manager Standard BHM Capabilities  Virtualization (VMReady, Qbg)  Performance Monitoring  Group Management  Backup & config deployment Tivoli Management SNEM Capabilities  Tivoli OMNIbus  Tivoli Network Manager  Tivoli Netcool IBM System Director Systems Director Network Integration  CEE Capabilities  Logical Networks  Virtual/Physical Associations Produkte #5: System Network Element Manager 24

25 Warum sollten Kunden IBM in Betracht ziehen?! 25 IBM Switche sind Teil der IBM Smarter Planet Initiative der zunehmende anspruch an Integrationstiefe - Virtualisierung und Cloud- Lösungen - führt zur Vereinheitlichung der Entscheidung ein Lieferant für Data Center Netzwerk und Server" Wir bieten maximalen Investitionsschutz auf Basis von offenen Standards: NO Vendor locking! Fokussiert auf Cloud Infrastruktur Kurze Reaktionzeiten für die meisten Anwendungen Langzeitige Flexibilität für Erweiterungen Bessere Preis/Leistung mit Marktführender Latenz und Durchsatz Einfach zu installieren und zu managen IBM Technologieführer im Rechenzentrum “ thought leader” IBM Switche sind Teil der IBM Smarter Planet Initiative der zunehmende anspruch an Integrationstiefe - Virtualisierung und Cloud- Lösungen - führt zur Vereinheitlichung der Entscheidung ein Lieferant für Data Center Netzwerk und Server" Wir bieten maximalen Investitionsschutz auf Basis von offenen Standards: NO Vendor locking! Fokussiert auf Cloud Infrastruktur Kurze Reaktionzeiten für die meisten Anwendungen Langzeitige Flexibilität für Erweiterungen Bessere Preis/Leistung mit Marktführender Latenz und Durchsatz Einfach zu installieren und zu managen IBM Technologieführer im Rechenzentrum “ thought leader”

26 Worin ist der “Value” begründet IBM System Networking provides exceptional opportunities for IBM Business Partners in helping clients evolve to next-generation smarter data centers. The data center networking market (access and aggregation switching alone is approximately $4.5 billion and is projected to reach $6.5 billion by 2014 (Source: Gartner) 1 Cisco switch revenue (cisco.com, 7/2010) / Cisco switch market share (Dell’Oro Group, 6/2010) 2 Gartner Dataquest Note (G00200690), 7/2010) IBM System Networking provides exceptional opportunities for IBM Business Partners in helping clients evolve to next-generation smarter data centers. The data center networking market (access and aggregation switching alone is approximately $4.5 billion and is projected to reach $6.5 billion by 2014 (Source: Gartner) 1 Cisco switch revenue (cisco.com, 7/2010) / Cisco switch market share (Dell’Oro Group, 6/2010) 2 Gartner Dataquest Note (G00200690), 7/2010) 26

27 Why should Channel Partners follow us IBM Mehr als konkurrenzfähige Preise und Margen = erhöhter Mehrwert bei steigendem Profit Keine zusätzlichen Investments in Training und Zertifizierungen notwendig Vorhandene System x Incentives und Programme wie z.B. 10x4 und Bid Machine gelten auch für alle IBM System Networking Umsätze. Zusätzlich Netzwerk Incentives erhöhen die Konkurrenzfähigkeit und verbesseren die Profitabilität Mehr als konkurrenzfähige Preise und Margen = erhöhter Mehrwert bei steigendem Profit Keine zusätzlichen Investments in Training und Zertifizierungen notwendig Vorhandene System x Incentives und Programme wie z.B. 10x4 und Bid Machine gelten auch für alle IBM System Networking Umsätze. Zusätzlich Netzwerk Incentives erhöhen die Konkurrenzfähigkeit und verbesseren die Profitabilität 27

28 What the partner can await from IBM System networks IBM Network Incentive Programm! …continues for 1HY2012  First In Enterprise (FIE) Competitive Promotion  Attractive Demo Discounts  KYI Sell and Earn point for all System Networking Switches  Express Seller part numbers available PoC & Loan Programm  Leihstellungen über unseren Partner Livingston  Unterstützung durch IBM Network Consulting engineers bei Test und PoC  IBM Briefing Center Mainz bietet einen Networking Case zur Darstellung. Vertriebsunterstützung & education  System Network wird promoted im Mittelstandskompass und als Express Seller  Onsite Sales & Technische Trainings  Marketing Co-fundings IBM System Network in der Partnerworld: http://www-304.ibm.com/partnerworld/wps/pub/overview/HW500 28

29 QUESTIONS Torsten Omlor Sales Manager Germany /Alps IBM System Networking Group Tel: 07034 643 1749 Mobile +49 151 14 435 435 Mail: torsten.omlor@de.ibm.com 29
