1
Überlagerung von Schwingungen
Schwebungen
2
Inhalt Überlagerung von Schwingungen: Schwebung Frequenzen der Schwingungen Frequenz der Schwebung
3
Erste Sinus Kurve, T=1,05 [s]
f=0,95 [Hz]
![Erste Sinus Kurve, T=1,05 [s]](http://slideplayer.org/slide/902688/3/images/3/Erste+Sinus+Kurve%2C+T%3D1%2C05+%5Bs%5D.jpg "f=0,95 [Hz]")
4

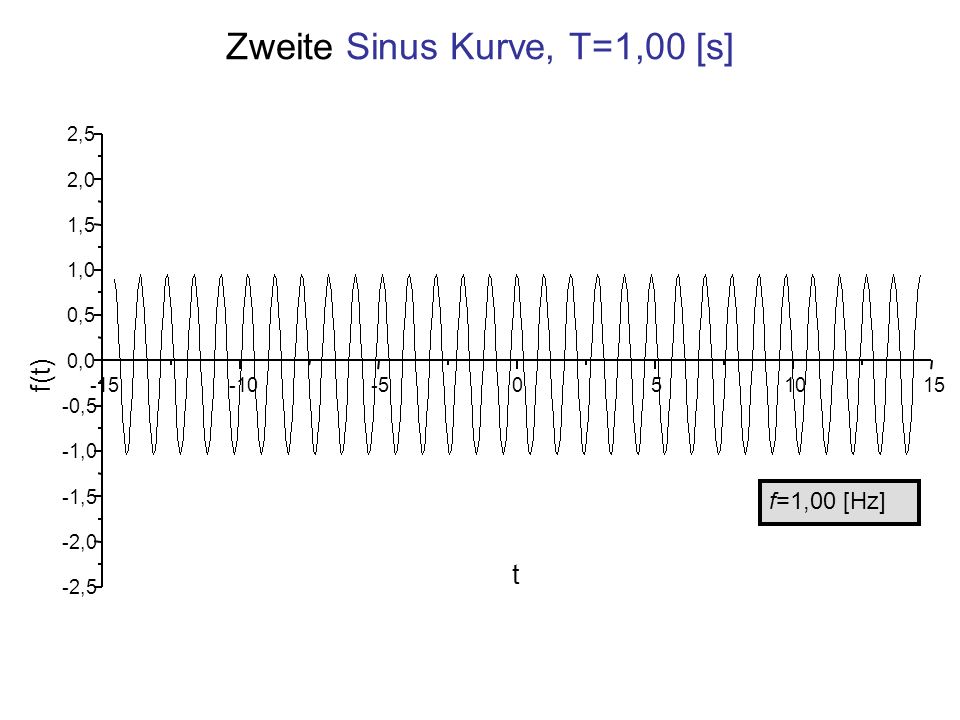

Zweite Sinus Kurve, T=1,00 [s]
2,5 2,0 1,5 1,0 0,5 0,0 f(t) -15 -10 -5 5 10 15 -0,5 -1,0 -1,5 f=1,00 [Hz] -2,0 t -2,5
![Zweite Sinus Kurve, T=1,00 [s]](http://slideplayer.org/slide/902688/3/images/4/Zweite+Sinus+Kurve%2C+T%3D1%2C00+%5Bs%5D.jpg "2,5. 2,0. 1,5. 1,0. 0,5. 0,0. f(t) ,5. -1,0. -1,5. f=1,00 [Hz] -2,0. t. -2,5.")
5
Überlagerung beider Sinus Kurven
f=1,00 [Hz] f=0,95 [Hz] Eine Schwebung entsteht bei Überlagerung zweier Schwingungen ähnlicher Frequenz
6
Summe der Amplituden beider Sinus-Kurven
Die Amplitude der Schwebung ist die Summe der Amplituden der beitragenden Schwingungen
7
„Schwebung“ f=0,05 [Hz] Die Periode der Schwebung ist – in diesem Beispiel – etwa das 20-fache der Periode der Ausgangs-Signale
![„Schwebung f=0,05 [Hz] Die Periode der Schwebung ist – in diesem Beispiel – etwa das 20-fache der Periode der Ausgangs-Signale.](http://slideplayer.org/slide/902688/3/images/7/%E2%80%9ESchwebung+f%3D0%2C05+%5BHz%5D+Die+Periode+der+Schwebung+ist+%E2%80%93+in+diesem+Beispiel+%E2%80%93+etwa+das+20-fache+der+Periode+der+Ausgangs-Signale..jpg "„Schwebung f=0,05 [Hz] Die Periode der Schwebung ist – in diesem Beispiel – etwa das 20-fache der Periode der Ausgangs-Signale.")
8
Versuche Schwebung bei Tönen Schwebung elektromagnetischer Wellen
Schwebung am Doppelpendel
9
Zusammenfassung Bei Überlagerung von Schwingungen mit ähnlicher Frequenz und Amplitude entstehen „Schwebungen“ Die Periode der Schwebung ist der Kehrwert der Differenz der Frequenzen der überlagerten Schwingungen
10
finis
