Blockschaltbilder Thilo Rockel
2
Ablauf Was sind Blockschaltbilder?
Wo werden Blockschaltbilder verwendet? Wofür werden Blockschaltbilder verwendet? Aufbau eines Blockschaltbildes Wie werden Blockschaltbilder entwickelt?
3

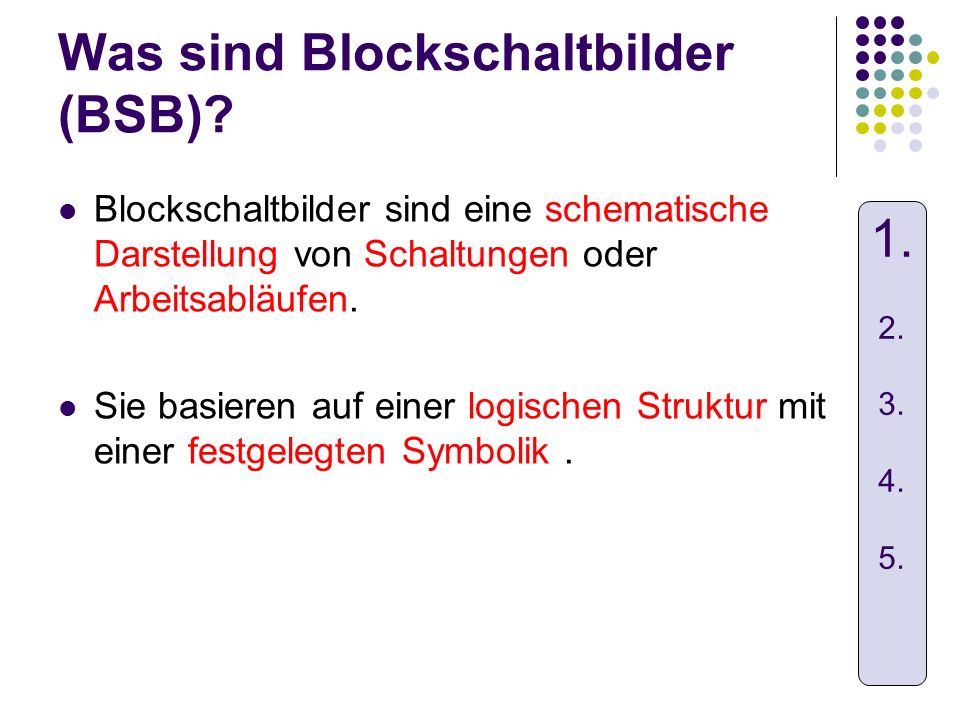

Was sind Blockschaltbilder (BSB)?
Blockschaltbilder sind eine schematische Darstellung von Schaltungen oder Arbeitsabläufen. Sie basieren auf einer logischen Struktur mit einer festgelegten Symbolik .
4
Wo werden Blockschaltbilder verwendet?
Aufbau mathematisch-logischer Funktionen (z.B.: X = (a v b) ^ (c v d)) Programmierung Schaltungsentwürfe Anleitungen (z.B.: Menüdarstellungen) Arbeitsorganisation (häufig in QMH‘s)
5
Wofür werden Blockschaltbilder verwendet?
Zur Planung und Strukturierung von Schaltungen bzw. Arbeitsabläufen Zur Übersicht während des Aufbaus bzw. der Durchführung Zur Vereinfachung der Kommunikation
6
Aufbau eines Blockschaltbildes
Die darzustellenden Funktionen/Abläufe werden als „Blackbox“ dargestellt. Eingangswerte werden zugeführt. Ausgangswerte werden abgegriffen. Der tatsächliche Aufbau in der Blackbox ist nicht ersichtlich. Eingang Ausgang Verarbeitung „Blackbox“
7
Rechtecke bezeichnen Funktionseinheiten.
Verbindungen werden entweder durch Pfeile (gerichtet) oder durch Linien (ungerichtet) dargestellt. Üblicherweise: Links Eingänge, Rechts Ausgänge Übliche Lesrichtung: von Links nach Rechts, von Oben nach Unten
8
Wie wird ein Blockschaltbild entwickelt?
Methode 1: Zuerst Teilbereiche entwerfen, dann diese verknüpfen. Beispiel: Mathematisch-logische Formel X = (a v b) (c v d) ^ >1 a b d c & x
9
Methode 2: Hierarchischer Aufbau Beispiel: Menüdarstellung
Hauptmenü Untermenü 2 Untermenü 1 Funktion 4 Untermenü 3 Funktion 1 Funktion 3 Funktion 2 Funktion 6 Funktion 5
10
Methode 3: Vom Grobentwurf zum Detail
Beispiel: Automatisierte Bewässerungsanlage Schritt 1: Simpelste Darstellung des Gesamtsystems oder der Aufgabe Bewässerungssystem
11
Weitere Schritte: Aufgliederung des Gesamtsystems oder der Aufgabe in Teilbereiche
Messdaten- erfassung Bewässerungs- ansteuerung Sensorik Auswertung Ansteuerung Schritt 3: Feuchtigkeits- sensor Komparator Pumpen- treiber motor Schritt 4:
12
Feuchtigkeits- sensor
Schritt 4: Feuchtigkeits- sensor Komparator Pumpen- treiber Pumpen- motor = M
13
Man kann es aber auch ganz anders machen!
