0 Einführung in automatische Türsysteme Block 2-2 Drehflügeltüren
Basisschulung Einführung in automatische Türsysteme Block 2-2 Drehflügeltüren Fachverband Türautomation

1 Einsatzbereiche Hauptbestandteile Ausführungsvarianten Besondere Anforderungen Baugruppen Funktionselemente

2 Türeneinmaleins ( Fachausdrücke )

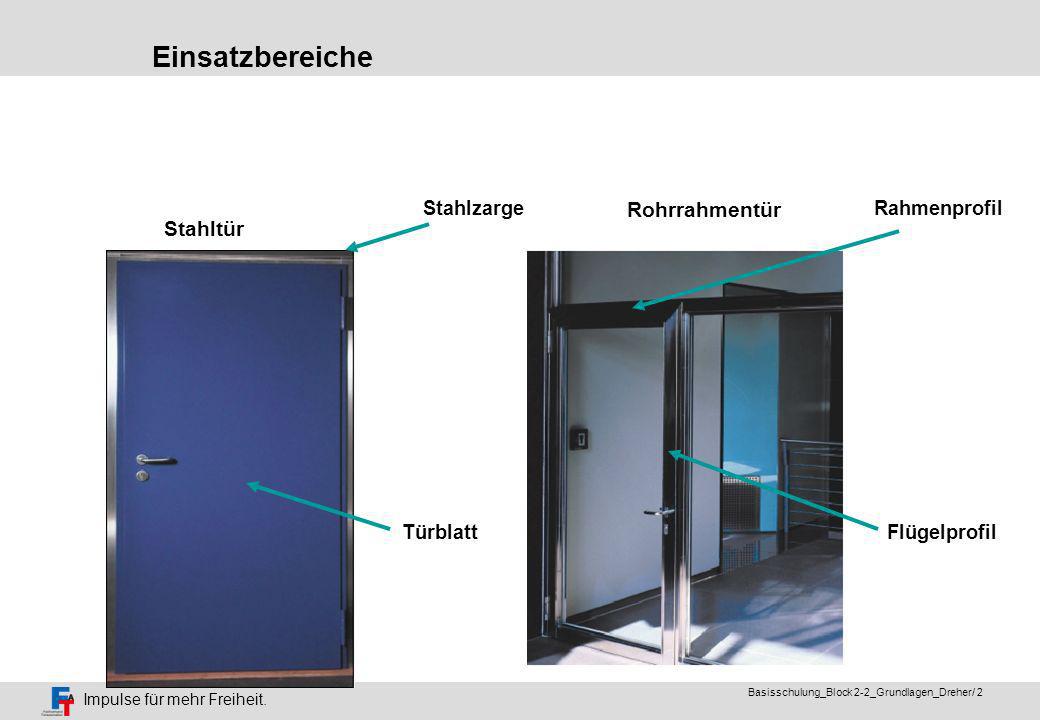

Einsatzbereiche Türeneinmaleins ( Fachausdrücke ) Stahlzarge Rohrrahmentür Rahmenprofil Stahltür Türblatt Flügelprofil

3 Türeneinmaleins ( Fachausdrücke )
Einsatzbereiche Türeneinmaleins ( Fachausdrücke ) Holztür mit Glaseinsatz Ganzglastür Holzzarge (Edel-) Stahlarge

4 Türeneinmaleins ( Fachausdrücke )
Einsatzbereiche Türeneinmaleins ( Fachausdrücke ) Stumpfe Tür Überfälzte Tür

5 Einsatzbereiche Vollblattholztür Rundbogentür
Drehflügel nicht komfortabel verwendbar. Keine Montageanleitung durch den Hersteller. Keine Gewehrleistung

6 Einsatzbereiche Hauptbestandteile Ausführungsvarianten Besondere Anforderungen Baugruppen Funktionselemente

7 Hauptbestandteile Schnittzeichnung Elektrohydraulisch

8 Hauptbestandteile Schnittzeichnung Elektromechanik

9 Einsatzbereiche Hauptbestandteile Ausführungsvarianten Besondere Anforderungen Baugruppen Funktionselemente

10 1 flügelige Tür vollautomatisiert

11 Ausführungsvarianten
Als barrierefreie Tür in Low Energy Ausführung

12 Ausführungsvarianten
Integriert im Türflügel alternativ in der Zarge Nicht sichtbare automatisierte Tür In Low Energy/ Full Energy- Modus

13 Ausführungsvarianten
2 flügelige Tür vollautomatisiert mit Sicherheitssensorleisten

14 Ausführungsvarianten
Barrierefreie WC Anlage mit Drehflügeltürantrieb

15 Automatische Tür, 2 – flügelig,
asymmetrische Türflügel

16 Ausführungsvarianten
Automatisierter Windfang

17 Ausführungsvarianten
Montagearten, nur Antriebsdarstellung ohne Sicherheitseinrichtungen Sturzmontage Bandseite Türblattmontage Bandseite

18 Ausführungsvarianten
Montagearten, nur Antriebsdarstellung ohne Sicherheitseinrichtungen Türblattmontage Bandgegenseite Sturzmontage Bandgegenseite

19 Ausführungsvarianten
Montagearten Bei Sturztiefen kommen in der Praxis Scherengestänge zum Einsatz

20 Ausführungsvarianten
Montagearten Unterflur

21 Einsatzbereiche Hauptbestandteile Ausführungsvarianten Besondere Anforderungen Baugruppen Funktionselemente

22 Besondere Anforderungen

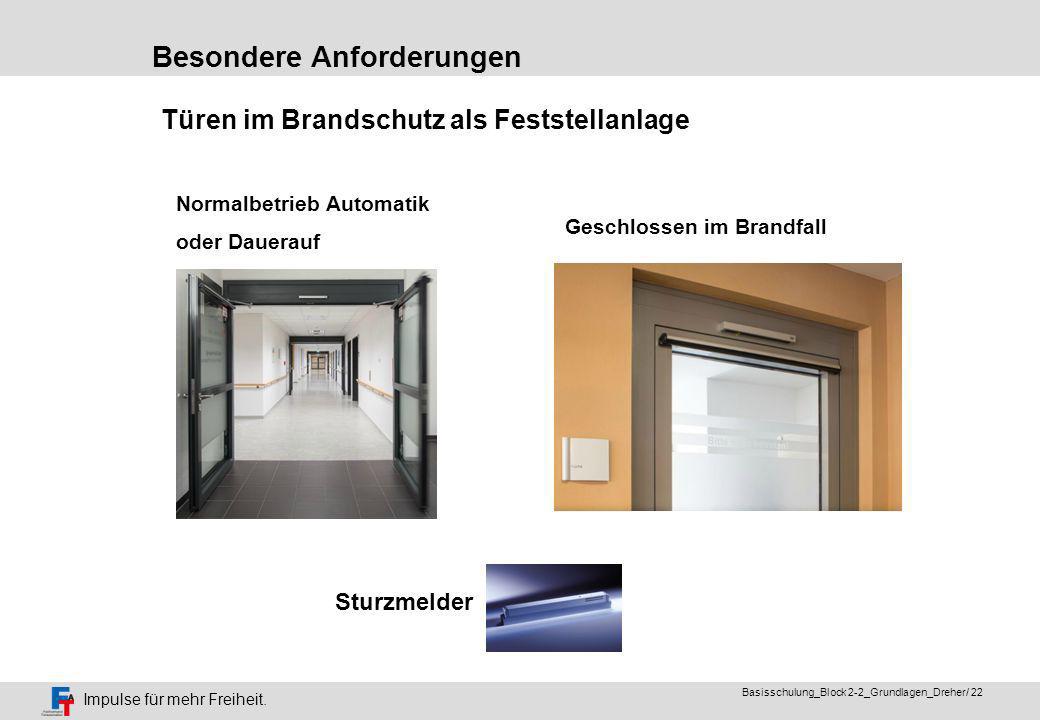

Türen im Brandschutz als Feststellanlage Normalbetrieb Automatik oder Dauerauf Geschlossen im Brandfall Sturzmelder

23 Besondere Anforderungen
Fluchtwegtüren Türbeschläge und Verriegelungssystem müssen den jeweiligen Normen entsprechen der Antrieb darf die Fluchttür nicht blockieren.

24 Einsatzbereiche Hauptbestandteile Ausführungsvarianten Besondere Anforderungen Baugruppen Funktionselemente

25 Baugruppen Gleitschiene Scherengestänge Scherengestänge

26 Einsatzbereiche Hauptbestandteile Ausführungsvarianten Besondere Anforderungen Baugruppen Funktionselemente

27 Funktionselemente Zubehör Öffnungsimpulse durch Taster

28 Funktionselemente Zubehör Öffnungsimpulse durch Bewegungsmelder

29 Funktionselemente Zubehör Sicherheitssensorleisten zur vollflächigen
Absicherung der Drehbereichs der Tür

30 Funktionselemente Zubehör Elektrische Türöffner / Verriegelungen

31 Funktionselemente Nebenschließkantenabsicherung nach DIN 18650 Zubehör
Fingerschutzrollo bzw. durch Einsatz eines klemmfreien Profilsystems
