Grundlagen der Automatisierungstechnik

Präsentation zum Thema: "Grundlagen der Automatisierungstechnik"—  Präsentation transkript:

1 Grundlagen der Automatisierungstechnik
Festo Didactic GmbH&Co. KG Copyright Festo Didactic 2007

2 Autoproduktion bei Ford

3 Automatisierte Produktionslinie

4 Autoproduktion mit Industrierobotern

5 MecLab® Station Stapelmagazin

6 MecLab® Station Transportband

7 MecLab® Station Handling

8 Elektrische Schalter Schließer Wechsler Öffner

9 Relais

10 Magnetische Endschalter für Pneumatikzylinder
Barrel Piston with Magnet

11 Optische Näherungsschalter (Lichtschranke)
Sender Ohne Objekt Empfänger Mit Objekt Sender Empfänger

12 Lichtschranken - Anwendungen
Stillstandskontrolle bei Materialzuführung Teileerkennung in Handlinggerät

13 Lichtschranken – Anwendungen (II)
Objekterkennung auf lange Distanz Objekterkennung in rauher Umgebung

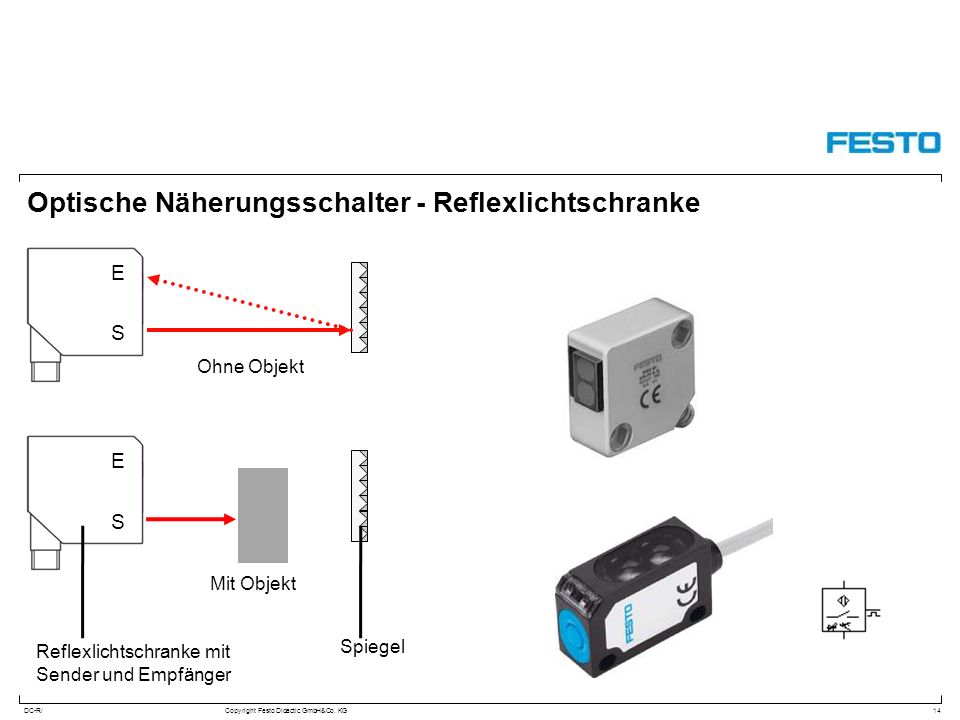

14 Optische Näherungsschalter - Reflexlichtschranke
Ohne Objekt S E Mit Objekt Reflexlichtschranke mit Sender und Empfänger Spiegel

15 Reflexlichtschranke - Anwendungen
Positionsmesung bei kleinen Objekten Kontrolle von IC-Pins

16 Optische Näherungsschalter - Reflexlichttaster
Ohne Objekt S E Mit Objekt Objekt Reflexlichttaster mit Sender und Empfänger

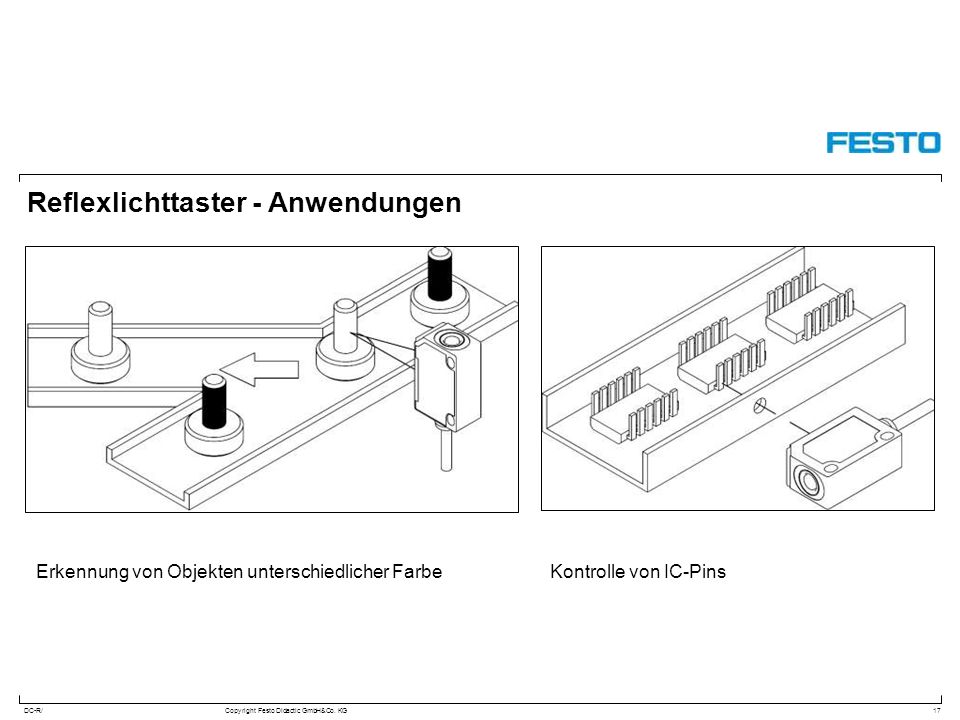

17 Reflexlichttaster - Anwendungen
Erkennung von Objekten unterschiedlicher Farbe Kontrolle von IC-Pins

18 Induktive Näherungsschalter
Mit Objekt Ohne Objekt Oszillator Eisen- kern Spule Magnetisches Feld

19 Induktive Sensoren - Anwendungen
Objekterkennung

20 Drucksensor

21 Einfach- und Doppeltwirkende Zylinder

22 Profilzylinder

23 Drosselrückschlagventil

24 Drosselungsarten

25 3/2 und 4/2 Wege-Ventile – Funktionsprinzip

26 4/2-Wege-Magnetventil 4/2-Wege-Magnetventil monostabil
4/2-Wege-Magnetventil bistabil

27 4/2-Wege-Magnetventil - Schnittzeichnung

28 4/2-Wege-Magnetventil - Schnittzeichnung (II)

29 Mechanische Greifer - Typen

30 Mechanische Greifer - Funktionsprinzip
Gehäuse Greifbacken Lager Schieber Kolben

31 Vakuum Greifers – Funktionsprinzip
Vakuumdüse Sauger 1 Druckluftversorgung 2 Sauganschluß 3 Auslass

32 Inline-Type Vakuumdüse
R V P Druckluftversorgung V Sauganschluß R Auslass

33 Lorentz-Kraft

34 Gleichstrom-Motor – Funktionsprinzip

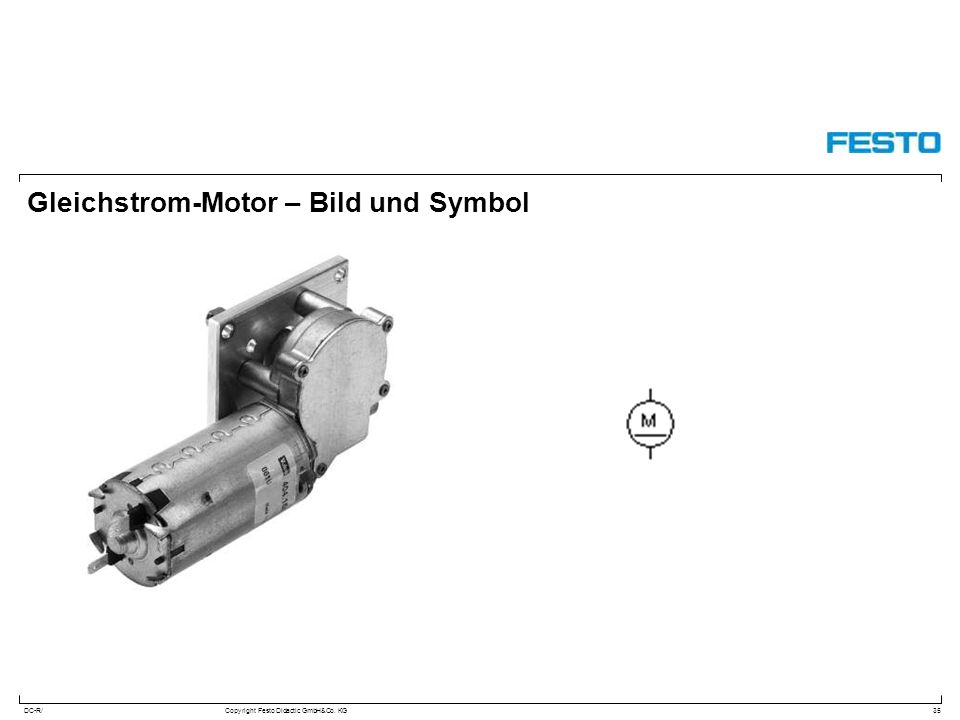

35 Gleichstrom-Motor – Bild und Symbol

36 Hubmagnet

37 Speicherprogrammierbare Steuerungen

38 Offener und geschlossener Steuerkreis
x y Prozess Prozess Regler x y
