NLE – Nonlinear Editing

Präsentation zum Thema: "NLE – Nonlinear Editing"—  Präsentation transkript:

1 NLE – Nonlinear Editing
Lineares Editieren: Zuspieler 1 (Video) Mixer, Effekt- mischer Zuspieler 2 (Video) Aufnahmegerät (Video/Audio) Audiokomponente

2 NLE – Nonlinear Editing
Lineares Editieren: Einfachste Form des linearen Editierens: „Live“-TV-Mitschnitt: Start des Aufnahmegerätes synchron zum Start der Sendung Aufnahme bis zur „Werbepause“ Aufnahmegerät wird gestoppt Ende der Aufnahme wird angefahren Start des Aufnahmegerätes bei Start des 2. Teils des Zuspielers (TV) Stoppen der Aufnahme am Ende der Sendung

3 NLE – Nonlinear Editing
nonlineares Editieren: Möglichkeit der Zuspielung und Bearbeitung von Video/Audio zeitlich unabhängig nachträgliches Einfügen von Clips/Bearbeitung des Videoprojektes jederzeit möglich Einfügen von „medienfremden“ Clips (CG-Grafik, Animation, Flash) möglich umfangreiche Effektpalette (Transitions, Bewegungspfade, Bild-in-Bild-Effekte, Titeleffekte, Keying) Software-basiert: Adobe Premiere (z.Zt. V6) Ulead Media Studio Pro (V6)

4 NLE – Nonlinear Editing
nonlineares Editieren: Zuspieler (Video) PC-Schnitt- stellenkarte Formatkonvertierung Audiokomponente Capturing/Editing Computergrafik, Animation PC-Schnittsystem

5 NLE – Nonlinear Editing
CCD VCR Konverter D/A- RGB/YUV- Wandlung SignalkompressorSteuerungslogik Optik Digitale Automatiken Bedien- und Steuerelemente Aufbau DV-Camcorder

6 NLE – Nonlinear Editing
Farbseparierung 3Chip-CCD 3x Pixel (Sony VX1000)

7 NLE – Nonlinear Editing
Farbseparierung 1Chip-CCD 1x Pixel (Panasonic DA1) (720x576= )

8 Datenübertragung (Capture)
Datenrate bei unkomprimierten Video (RGB): 720 x 576 x 3 x 25 (CCIR 601 PAL) = 33,1 MB/s  20 sec Video = 650 MB Codecs: Compressor/Decompressor Codec-Typen (Multimedia-Architekturen): Video for Windows (VfW), MCI, MPEG Quicktime Realvideo DirectShow

9 Datenübertragung (Capture)
DV-Codec: Directshow-Codec (AVI Typ 1/AVI Typ 2) Bildgröße 720x576 Aspect-Ratio 4:3 bzw. Bildgröße 1024x576 Aspect-Ratio 16:9 Max. Dateigröße abhängig vom BS: 2 GB FAT16 (WIN95/98) 4 GB FAT32 (WIN98, WIN ME) 12 TB (WIN NT4 (NTFS), WIN2000 mit NTFS) Hard-/Softcodec Datenkomprimierung 1:5 (verlustbehaftet) Datenrate incl. Overhead 3.5 MB/s (Video-DR: 3.2 MB/s)

10 Datenübertragung (Capture) Digitalvideo (DV/D8)
DV-codiertes (komprimiertes) Signal Schnittstellenkarte (OHCI) CPU Zuspieler/ Aufnahmegerät (DV-/D8-Camcorder) HDD Soft-Codec Hardcodec Capturing-/NLE-Software

11 Datenübertragung (Capture) Analogvideo (VHS, DVD, TV)
Analogsignal Schnittstellenkarte (OHCI), Hardcodec Pinnacle DV500 Zuspieler/ Aufnahmegerät CPU Breakoutbox HDD Soft-Codec-Plugin Zuspieler Capturing-/NLE-Software

12 Datenübertragung (Capture)
Hardware-Voraussetzungen: FireWire- (IEEE1394-, iLink-)-Schnittstellenkarte (Softcodec) incl. FireWire-Kabel od. spezielle Capturekarten mit HW-Codec, fullframe-fähig (720x576, 50 Halbbilder/s) CPU ab 500 MHz Taktfrequenz (Softcodec) 128 MB RAM große dedizierte HDD ab 5400 rpm

13 Datenübertragung (Capture)
Hardware-Voraussetzungen: FireWire-Schnittstellenkarte – Eigenschaften: Serielle bidirektionale Übertragung (Datenstrom/Steuerbefehle) OHCI-Architektur (OpenHostControllerInterface) Datenrate 400 Mbit/s (50 MB/s) Externe Stromeinspeisung bis 1.5 A möglich Unterstützung ab Win98 SE, Win2000, WIN ME, WinXP (Win95 mit TI-Treibern) Periphere Geräte anschließbar (HD‘s, CD-ROM-Writer usw.)

14 Datenübertragung (Capture)
Capture-Möglichkeiten: Lineares Capturen: Einlesen der/des Videoclips „in einem Rutsch“ Anschliessendes Separieren/Splitten über Zusatzsoftware durch Analyse des Datestamps oder des (optischen) Szenenwechsels. Batch-Capturing (nur DV): Sichten des Videomaterials und gleichzeitiges Setzen von „In-“ und „Out“-Points zur Szenenseparierung (Erstellung einer Schnittliste) Abarbeitung der Schnittliste durch das Captureprogramm

15 Datenübertragung (Capture) Screenshot MiroCapture

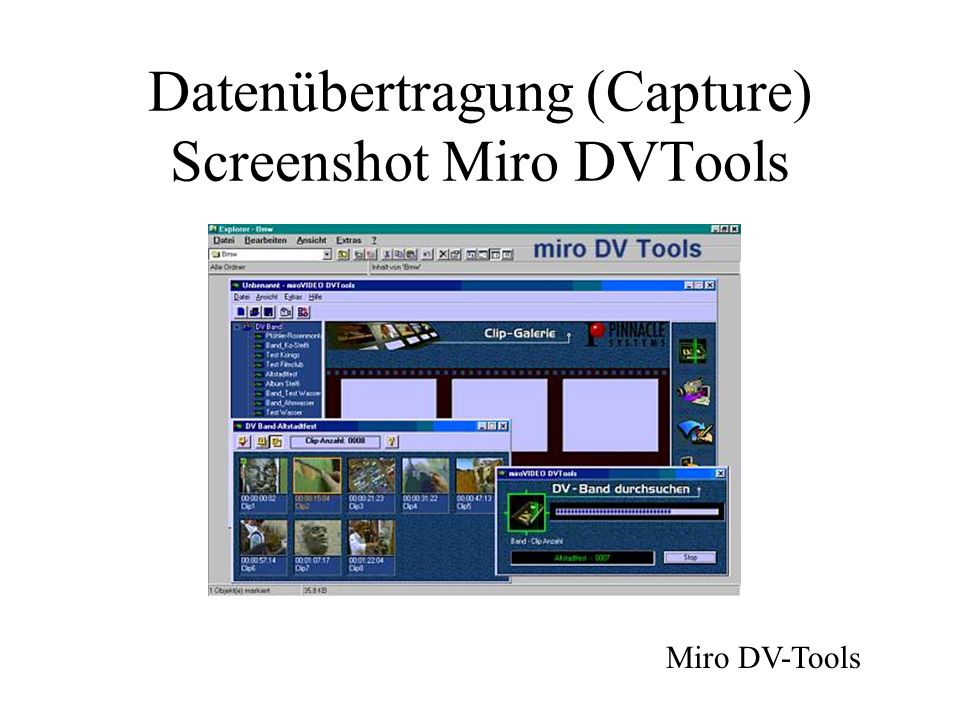

16 Datenübertragung (Capture) Screenshot Miro DVTools

17 NLE – generelle Vorgehensweise Videoediting (Ulead, Adobe)
Clips trimmen Clips montieren Transitions, Bewegungspfade, Filter einsetzen Betitelung Vertonung Filmerzeugung/zurückspielen

18 NLE-Videoeditoren Adobe Premiere

19 NLE-Videoeditoren Ulead Media Studio

20 NLE-Videoeditoren StudioDV
