1 Projektpräsentation Lukas Büchele Alfred Olschnögger
Atanas Dimitrov Sebastian Quandt Sandra Mayer Bojan Zarkovic

2 Übersicht Aufgabenstellung / Ziel Architektur Prozessmanagement IPC
Projektpräsentation Übersicht Aufgabenstellung / Ziel Architektur Prozessmanagement IPC MMU HAL FAT Scrum

3 Aufgabenstellung / Ziel
Projektpräsentation Aufgabenstellung / Ziel Single-User Betriebssystem Präemptives Betriebssystem Multi-Prozess Single-Threaded Verwendungszweck Webserver Zielplattform AVR32-AP7000 (UC3) 3

4 Aufgabenstellung / Ziel

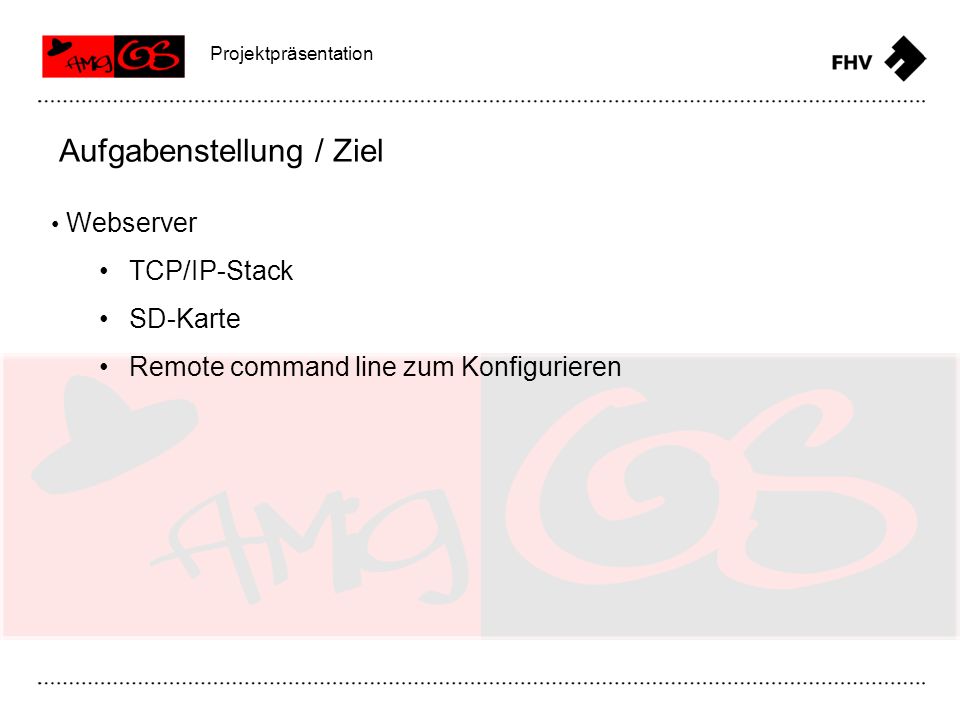

Projektpräsentation Aufgabenstellung / Ziel Webserver TCP/IP-Stack SD-Karte Remote command line zum Konfigurieren 4

5 Projektpräsentation Architektur

6 Prozessmanagement Die Prozessdatenstruktur
Projektpräsentation Prozessmanagement Die Prozessdatenstruktur besteht im Wesentlichen aus dem PCB und zusätzlichen Informationen für Scheduling / Kommunikation Prozesswechsel Round Robin FCFS SPN Priority Scheduling

7 Projektpräsentation Prozessmanagement Zustandsdiagramm

8 IPC Shared Memory IPC mit Pipes Monitors Message Passing Message Queue
Projektpräsentation IPC Shared Memory IPC mit Pipes Monitors Message Passing Message Queue Semaphoren

9 Memory Management Paging mit 64 KB Seiten Page Table

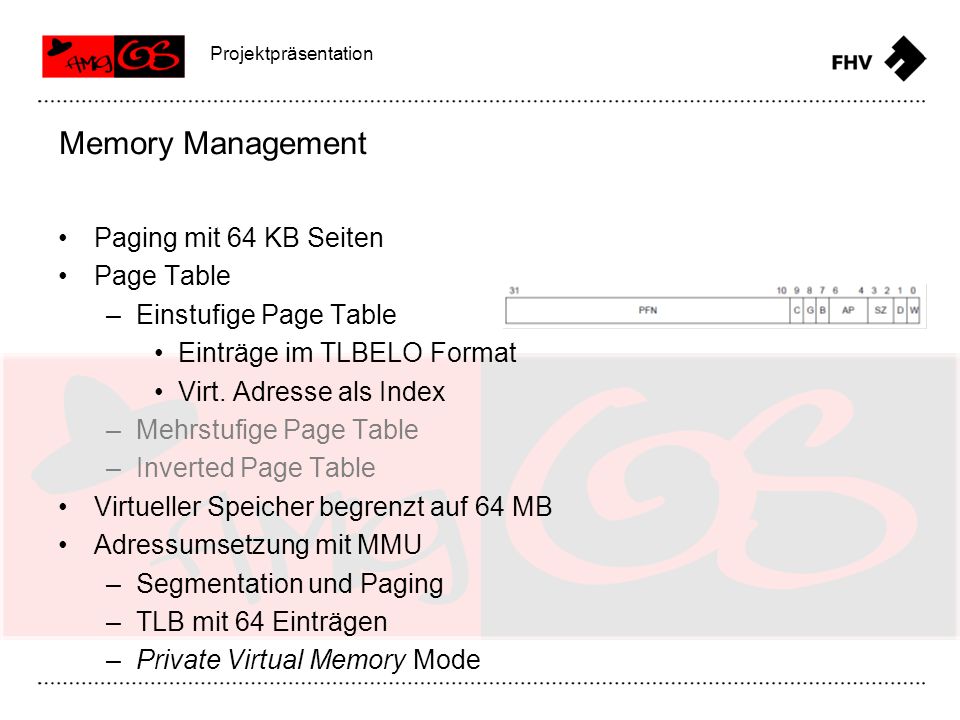

Projektpräsentation Memory Management Paging mit 64 KB Seiten Page Table Einstufige Page Table Einträge im TLBELO Format Virt. Adresse als Index Mehrstufige Page Table Inverted Page Table Virtueller Speicher begrenzt auf 64 MB Adressumsetzung mit MMU Segmentation und Paging TLB mit 64 Einträgen Private Virtual Memory Mode

10 Projektpräsentation Memory Management Virtueller Speicher

11 Memory Management Translation Lookaside Buffer

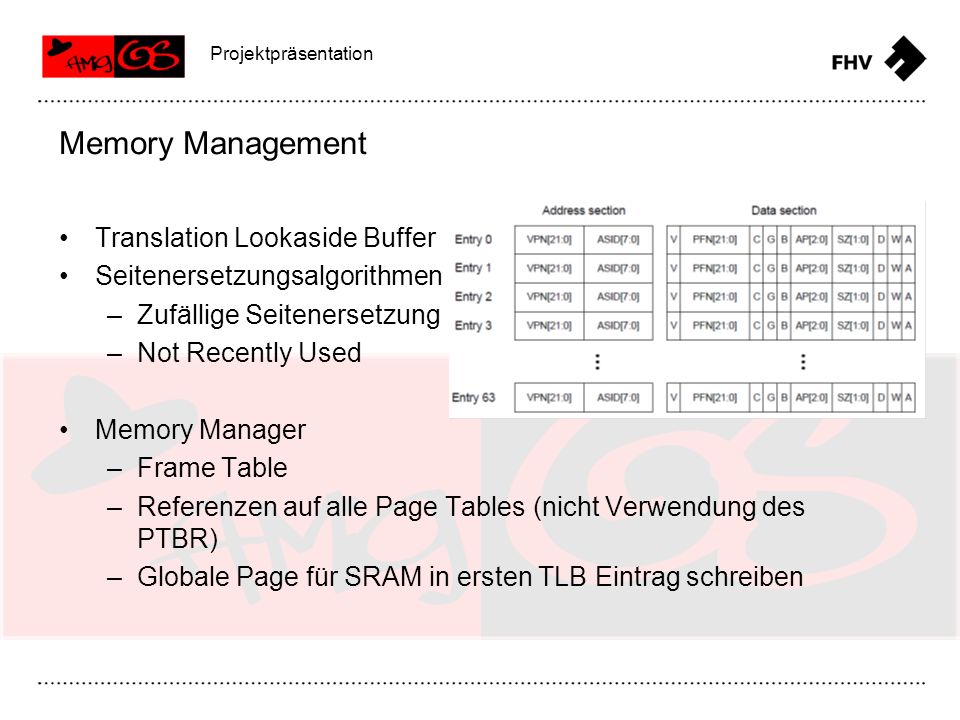

Projektpräsentation Memory Management Translation Lookaside Buffer Seitenersetzungsalgorithmen Zufällige Seitenersetzung Not Recently Used Memory Manager Frame Table Referenzen auf alle Page Tables (nicht Verwendung des PTBR) Globale Page für SRAM in ersten TLB Eintrag schreiben

12 Memory Management ELF-Parser Interpretiert Elf und Programm Headers
Projektpräsentation Memory Management ELF-Parser Interpretiert Elf und Programm Headers Prozess-Lader Lädt abhängig von Informationen des Elf Parsers in den virtuellen Speicher bzw. setzt Prozessinformationen

13 HAL PowerManager LED Initialisiert und startet Hardwarekomponenten

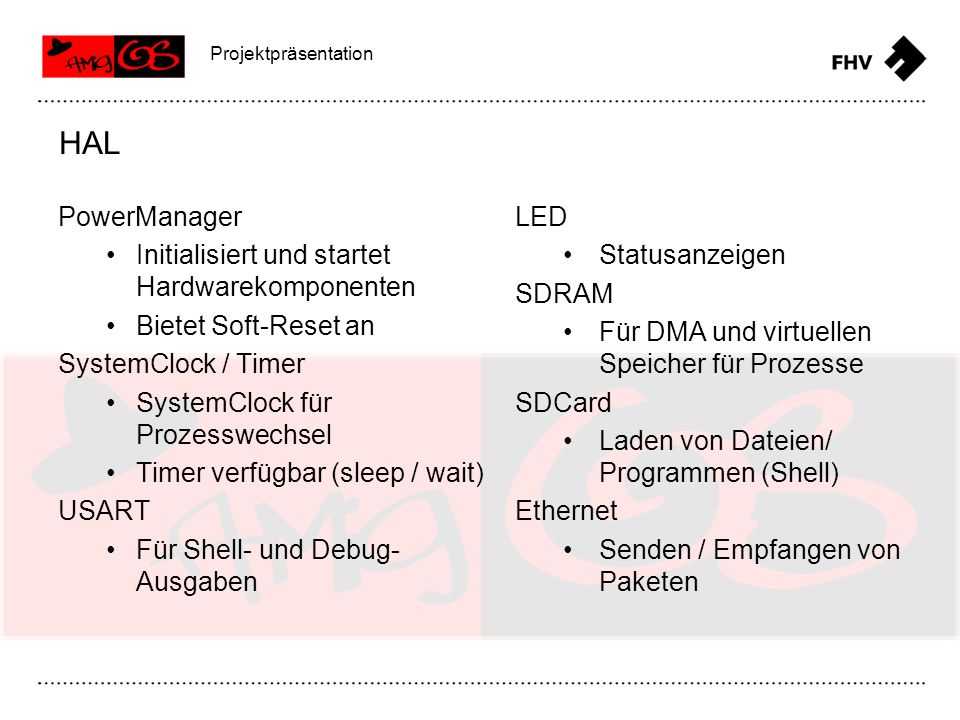

Projektpräsentation HAL PowerManager Initialisiert und startet Hardwarekomponenten Bietet Soft-Reset an SystemClock / Timer SystemClock für Prozesswechsel Timer verfügbar (sleep / wait) USART Für Shell- und Debug- Ausgaben LED Statusanzeigen SDRAM Für DMA und virtuellen Speicher für Prozesse SDCard Laden von Dateien/ Programmen (Shell) Ethernet Senden / Empfangen von Paketen

14 HAL Probleme Fehler im Software Framework
Projektpräsentation HAL Probleme Fehler im Software Framework Unterstützte maximale Taktung SDRAM Größe/ Vorbelegung SDCard Lese-/Schreibfehler Dateigröße Netzwerk Lösungen  Register falsch ausgelesen  120MHz statt 150MHz Einheitenverwechslung 32MB da 256Mbit (Manual) Erste vier Bytes ignorieren Delay zwischen Kommandos ermitteln Reduktion der Dateigrößen

15 Performance-Messung bei Prozesswechsel
Projektpräsentation Performance-Messung bei Prozesswechsel Zeit: 832 Anweisungen: 333 (Mittelwerte aus 200 Messungen)

16 HAL Erweiterungen SDCard über DMA Generische Device Treiber

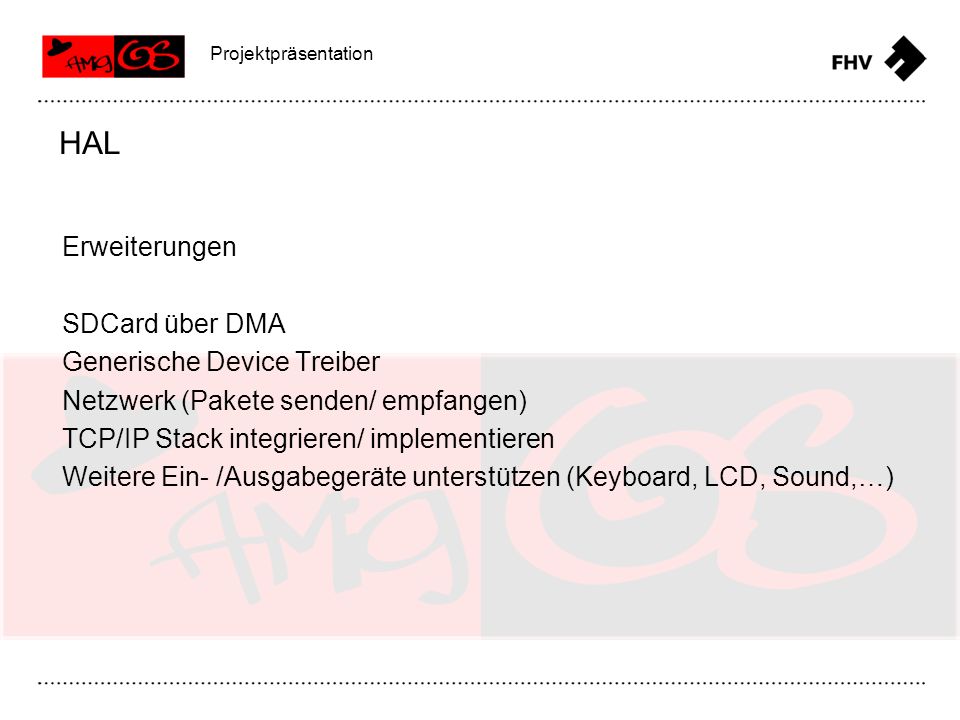

Projektpräsentation HAL Erweiterungen SDCard über DMA Generische Device Treiber Netzwerk (Pakete senden/ empfangen) TCP/IP Stack integrieren/ implementieren Weitere Ein- /Ausgabegeräte unterstützen (Keyboard, LCD, Sound,…)

17 FAT Fertiges Framework: „FAT File System Module“
Projektpräsentation FAT Fertiges Framework: „FAT File System Module“ Lizenz: The FatFs module is a free software opened for education, research and development. You can use, modify and/or redistribute it for personal, non-profit use or commercial products without any restriction under your responsibility. For further information, refer to the application note.

18 Scrum Vorteile Taskboard Jeder weiß, woran der andere arbeitet
Projektpräsentation Scrum Vorteile Taskboard Jeder weiß, woran der andere arbeitet Jeder weiß zu Beginn, was ungefähr getan werden muss Tolle Tools für Umsetzung Nachteile Wenn Team verteilt, dann schlecht durchzuführen Zeitaufwändig Besser, wenn man die ganze Woche zusammen arbeitet Projekt zu kurz für Scrum (nur 3 Sprints)

19 Lesson‘s Learned Speicheradressierung Beschränkte Debugmöglichkeiten
Projektpräsentation Lesson‘s Learned Speicheradressierung Beschränkte Debugmöglichkeiten Sparsame Ressourcennutzung Sinnvolle Modularisierung Modulkommunikation über Register Linkerskript und Elf-Aufbau AVR Studio AVR Dokumentation unvollständig und sehr kompakt z. B. ASID in TLBEHI bei Prozesswechsel
