PowerPoint-Folien zur 7. Vorlesung „Bionik I“
Ingo Rechenberg PowerPoint-Folien zur 7. Vorlesung „Bionik I“ Lokomotions-Techniken von Wassertieren Flossen-Propulsion und Gleittechnik fliegender Fische Weiterverwendung nur unter Angabe der Quelle gestattet
2
1. Den Strömungswiderstand so klein wie möglich halten
Zwei Seiten des Energiesparens bei schnellen Wassertieren 1. Den Strömungswiderstand so klein wie möglich halten cw → Min 2. Den Antrieb so effektiv wie möglich gestalten h → Max
3
Flossenpropeller - Forelle
4
Schnellstart einer Forelle nach H. Hertel
Startbeschleunigung 5g 2,6 m/s 0,15 s Schnellstart einer Forelle nach H. Hertel
5

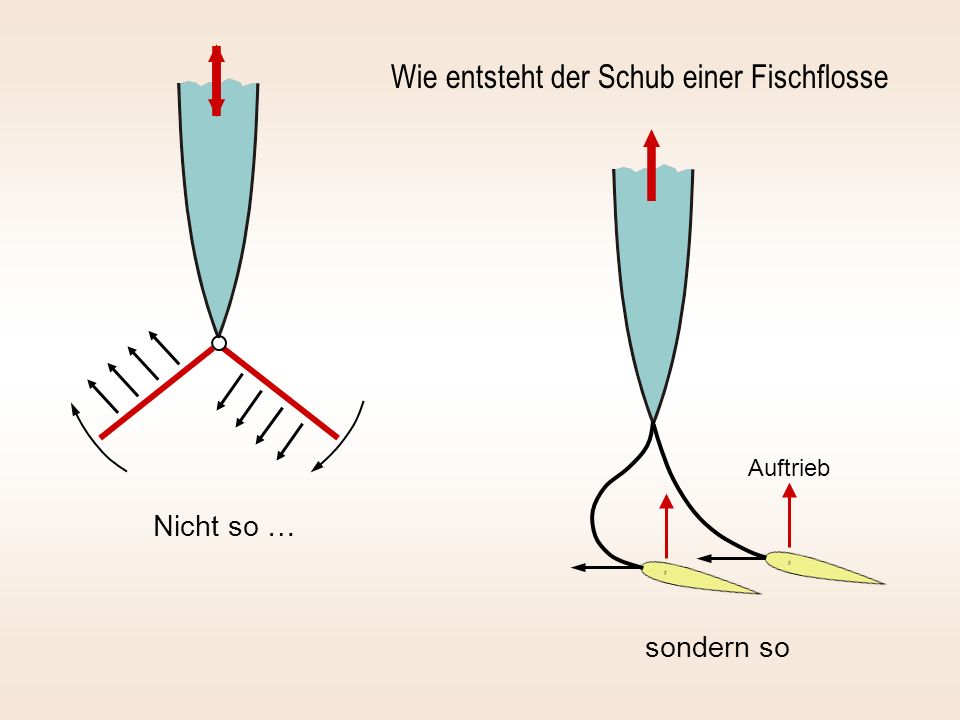

Wie entsteht der Schub einer Fischflosse
Auftrieb Nicht so … sondern so
6
v v v A W Vortrieb durch Auftrieb Auftriebstheorie von Heinrich Hertel
7
Schuberzeugung einer Fischflosse
Delfin schwimmt nach oben Schuberzeugung einer Fischflosse Demonstration der Hertelschen Auftriebstheorie Anstellwinkel
8
Bei Vorwärtsbewegung Schub Auftrieb (Hier Aufwärtsbewegung !)
Schräganströmung durch Bewegung nach oben Erhöhung des Anstellwinkels damit kein Abtrieb entsteht Bei Vorwärtsbewegung (Hier Aufwärtsbewegung !)
9
Wirbeltheorie von W. Liebe
Umströmung der Flossenhinterkante 1 Ausbildung eines Hinterkantenwirbels 2 Grenzschichtteilchen strömen in den Wirbel 3 Wirbel mit Kern wird nach hinten geschleudert 4 Leertakt ohne Umströmung der Flossehinterkante 5 Wirbeltheorie von W. Liebe Spiegelbildlich identisch zum Arbeitstakt 1 6 (Flexible Flosse, Ansicht von oben)
10
Moderne Theorie: Schub durch Ringwirbelsysteme
11
Schub erzeugende Wirbelsysteme
Wirbel- Ringe Schub erzeugende Wirbelsysteme Wirbel- Spule Wirbel- Faltblatt
12
Ringwirbelstraße einer Qualle
Nicht ganz richtig ! Siehe weiter unten ! Ringwirbelstraße einer Qualle
13
Strömungsbeschleunigung durch
eine Wirbelfaltblattstruktur hinter einer schlagenden Flosse
14
Wirbelbild Delfinflosse
Wirbelspule ?
15
Forschungshütte der “Bionik und Evolutionstechnik” in der Antarktis
16
South Shetlands, Antarktis
Beschleunigungssensoren Die Messwerte werden über das vom Pinguin hinterher gezogene Kabel übertragen Kabel Pinguin im Schwimmkanal King George Island South Shetlands, Antarktis
17
Anstelle des Kabels zieht der Pinguin einen dünnen Plastikschlauch
1 Pinguin im Schwimmkanal Anstelle des Kabels zieht der Pinguin einen dünnen Plastikschlauch 2 Durch den Plastikschlauch wird Farbe geleitet Wirbelring 3 Bildung eines Schub erzeugenden Wirbelrings
18
eine Wirbelfaltstruktur
Schub Wirbelringe CFD Schuberzeugung durch eine Wirbelfaltstruktur
19
? Welchen (strömungstechnischen) Zweck hat die Fahne an der Flossenspitze des Hais ?
20
Wirbelring im Wirbelring ?
Nature 430, 850 (19 August 2004) C. D. Wilga & G. V. Lauder Biomechanics: Hydrodynamic function of the shark's tail
21
Welchen (strömungstechnischen) Zweck hat das Zackenband am Rumpfende des Tunfischs ?
Nasenband Welchen (strömungstechnischen) Zweck hat das Nasenband an der Flossenvorderkante des Buckelwals ?
22
CFD Rechnungen und Messungen am Tragflügel mit und ohne Nasenband
23
Flossenboote
24
Zurück zum technischen Propeller
25
Der Strahlwirkungsgrad eines Propellers
Strömungspfropfen Siehe „Betz“ in BERWIAN-Vorlesung S S Der Propeller bewegt sich mit v0 durch die Luft Vortriebsleistung: Antriebsleistung: Vortriebswirkungsgrad: Möglichst klein Der Strahlwirkungsgrad eines Propellers
26
→ kleine Luftbeschleunigung
Muskelkraftflugzeug Hallenflugmodell Große Luftschraube → kleine Luftbeschleunigung → hoher Wirkungsgrad
27
Die Caravelle h sehr klein Triebwerksstrahl sehr hoher Geschwindigkeit
Erstes strahlgetriebenes Kurz- und Mittelstrecken-Verkehrsflugzeug der Welt (1960 – 1980)
28
Auf dem Fährschiff bei Gibraltar nach Afrika
Schaumschläger Auf dem Fährschiff bei Gibraltar nach Afrika Ein unmöglicher Antrieb
29
Das Ineinandergreifen von Schub und Widerstand
Der Trick der Natur die Strömung an der richtigen Stelle anzutreiben Das Ineinandergreifen von Schub und Widerstand
30
Das Propeller-Sieb-Modell
31
? a b v v Das Propeller-Sieb-Modell
Ein Sieb soll durch die Luft bewegt werden Die Euro-Frage: Ist aus energetischer Sicht: „a“ besser als „b“ „b“ besser als „a“ „a“ so gut wie „b“ Sieb ? Das Propeller-Sieb-Modell von Heinrich Hertel
32
a v v v v c b 1 2 L L 1 L - + = 1 30 , 1 = L v v v + - = + v v v v
Sieb a v 2 v v v æ ö 1 + 2 - ç S ÷ S L v è ø b = v L + a 1 S v w c a b L - + = 1 30 , 1 = a b L Für cw = 0,5 v v b P Das Propeller-Sieb-Modell von Heinrich Hertel v v S
33
v v v v F Schub des Propellers: F Widerstand des Siebes:
Impulssatz der Strömungslehre v v F S P Widerstand des Siebes: Impulssatz der Strömungslehre v v Bedingung für stationäre Bewegung: S Bedingung: F = F = F S P Erforderliche Propellerleistung:
34
v0 vS vP F F Schub des Propellers: Widerstand des Siebes:
Impulssatz der Strömungslehre Widerstand des Siebes: Impulssatz der Strömungslehre v0 vS vP Bedingung: F = F = F S P Bedingung für stationäre Bewegung: Erforderliche Propellerleistung:
35
Leistungsverhältnis:
1,0 1,00 0.8 1,20 0,6 1,43 0,4 1,68 0,2 2.00 2,41 v L L S N H
36
Propeller-Sieb-Modell
Nebeneinander und hintereinander Test im Windkanal hat die Theorie bestätigt
37
Anschauliche Interpretation des Ergebnisses
Im Raum zurückgelassene Geschwindigkeiten Zwei Propeller-Sieb-Vehikel durchfliegen einen Raum
38
Integrale Antriebe in der Natur
Vogel Fisch Paramecium Aal Qualle Manta
39
Nachlaufbeschleunigung: Verkehrsjet
(NASA-Studie)
40
Vision: Flugzeug mit Integralantrieb
41
Die Qualle: Ein ideales Triebwerk ?
Strömungseintritt und Beschleunigung Helmholtzscher Wirbelsatz: Es können nur entgegengesetzt drehende Wirbelpaare existieren ! Ringwirbel Die Qualle: Ein ideales Triebwerk ? Die Qualle erfasst und beschleunigt Strömung über einen größeren Querschnitt als es ihrer eigenen Stirnfläche entspricht
42
Richtigstellung der Ringwirbelstraße einer Qualle
Einstrom zwischen den Doppelwirbelringen Richtigstellung der Ringwirbelstraße einer Qualle
43
Wie lassen sich abgebremste Strömungsteilchen selektiv sammeln und beschleunigen ?
44
1 2 3 4 5 6 Wirbeltheorie von W. Liebe
Umströmung der Flossenhinterkante 1 Ausbildung eines Hinterkantenwirbels 2 Grenzschichtteilchen strömen in den Wirbel 3 Wirbel mit Kern wird nach hinten geschleudert 4 Leertakt ohne Umströmung der Flossehinterkante 5 Spiegelbildlich identisch zum Arbeitstakt 1 6 Wirbeltheorie von W. Liebe
45
Saugwirkung eines Wirbels
Unterdruck Zentrifugiertes Strömungsteilchen Saugwirkung eines Wirbels Gebremstes Strömungsteilchen Reibfläche Durch fehlende Zentrifugalkraft wird das Teilchen in den Wirbelkern gesaugt
46
Grenzschicht-Sammlung in einem Wirbel
Vortex Generatoren Tusche Grenzschicht-Sammlung in einem Wirbel Randwirbel
47
Lernen vom fliegenden Fisch
48
Schub/Gleit-Technik eines fliegenden Fischs
49
Schubwirkungsgrad des fliegenden Fischs
Schub S Für
50
Prototyp "Seafalcon": Ende Oktober 2006 wurde das sogenannte Bodeneffekt-Fahrzeug erstmals zu Wasser gelassen. Mit der Technik kann das Gefährt übers Wasser fliegen. Anstatt von der „nachgiebigen“ Luft sollte sich das Bodeneffekt-Flugzeug besser vom „härteren“ Wasser abstoßen !
51
Entwurf eines Bodeneffekt-Flugzeugs von Boeing
„Pelican“ Entwurf eines Bodeneffekt-Flugzeugs von Boeing Spannweite 152 m, Länge 109 m Reichweite km bei einer Flughöhe von 6 m
52
Der Schienenzepp von Franz Kruckenberg
fuhr am 21. Juni 1931 in 98 Minuten von Hamburg-Bergedorf nach Berlin Spandau und hielt 24 Jahre den Geschwindigkeits-rekord von 230 km/h. Dennoch: Die Antriebsleistung sollte vollständig auf das Fahrzeug und nicht zum Teil auf einen Luftstrahl übertragen werden !
53
Ende
