1 PowerPoint-Folien zur 6. Vorlesung „Bionik I“
Ingo Rechenberg PowerPoint-Folien zur 6. Vorlesung „Bionik I“ Bionik auf dem mathematischen Prüfstand Optimallösungen als Ergebnis der Evolution Weiterverwendung nur unter Angabe der Quelle gestattet

2 Der kubisch paraboloide Baumstamm

3 Materialminimierung:
Solarbetriebener CO2-Sammler P Wind y 2 r Mast Höchster Baum in Deutschland: Douglasie 60,1 m (Eberbach) Höchster Baum in der Welt: Mammutbaum 112,7 m (Kalifornien) Form eines Kiefernstamms Nur Formvergleich möglich, da genaue Belastungsdaten fehlen. Materialminimierung: Theorie „Träger gleicher Festigkeit“

4 Das Dritte-Wurzel-Gesetz der Blutgefäße

5 Das Blutgefäßsystem als hydraulisches Fördernetz
Arteriole Kleine Vene Das Blutgefäßsystem als hydraulisches Fördernetz Arterienzweig Kapillare Gewebe Vene Erfindung des Herz-Lungen-System in der Evolution Vermessung des Blutgefäßsystems eines 13 kg schweren Hundes Gefäßart Durchmesser D [mm] Anzahl Aorta 10 1 Große Arterien 3 40 Arterienäste 1 600 Arterienzweige 0,6 1800 Arteriolen 0,02 Kapillaren 0,008

6 z D Gesetz der Verzweigung von Blutgefäßen 10 1 0.1 5% 0.01 10 10 10
Aorta 10 D Große Arterien mm Arterienäste 1 Arterienzweige Genauigkeit ! 0.1 + 5% - Arteriolen 0.01 Kapillaren 3 6 z 9 10 10 10 10 Gesetz der Verzweigung von Blutgefäßen

7 Energiebilanz Mensch 10 000 kJ Zwei Entwürfe für eine Rohrverzweigung
Herzpumpe Energiebilanz Gehirnzellen Mensch kJ Beinmuskeln Armmuskeln Herzantrieb Blutkörperchen/s Blutneubildung a b Pumpleistung Herz [kJ] groß klein Neubildung Blut [kJ] klein groß

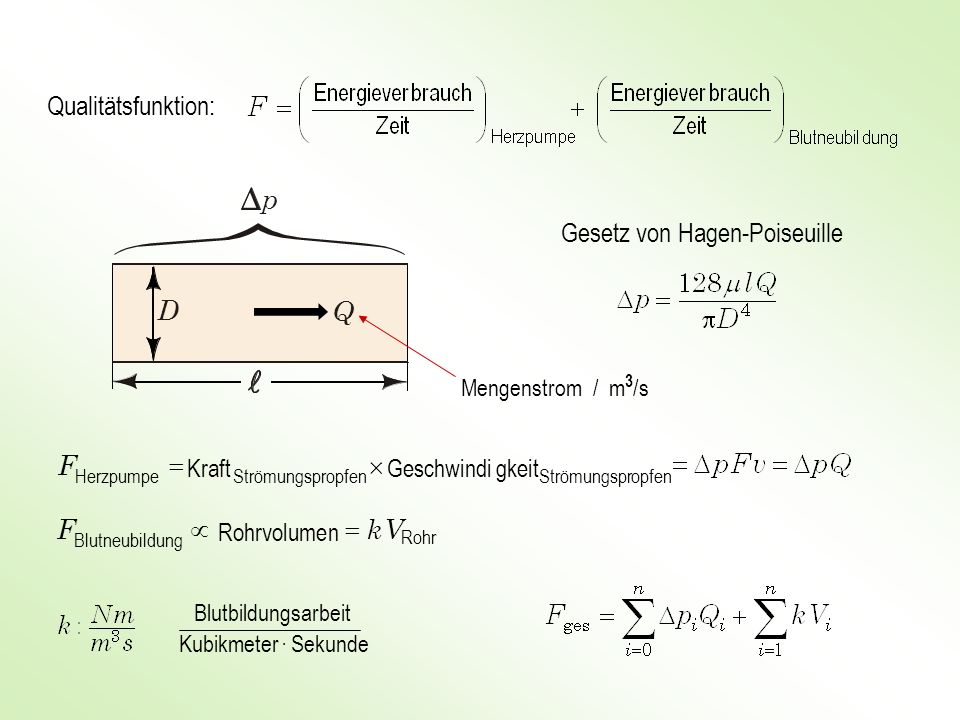

8 p D Q Qualitätsfunktion: Gesetz von Hagen-Poiseuille ´ = F F µ V k =
Mengenstrom / m3/s opfen Strömungspr Herzpumpe gkeit Geschwindi Kraft = F dung Blutneubil n Rohrvolume F Rohr V k = Blutbildungsarbeit Kubikmeter · Sekunde

9 Minimierungsproblem:

10 Wir bilden nach den Regeln der Extremwertfindung einer Funktion:
Die Gleichungen lassen sich elementar nach D0 und Di auflösen

11 Für vorgegebene Anfangswerte D0 und Q0 hängt der optimale Durchmesser Di eines jeden Rohrzweiges nur von seiner eigenen Durchflussmenge ab! Beispiel: D Q Q 1 = Q z

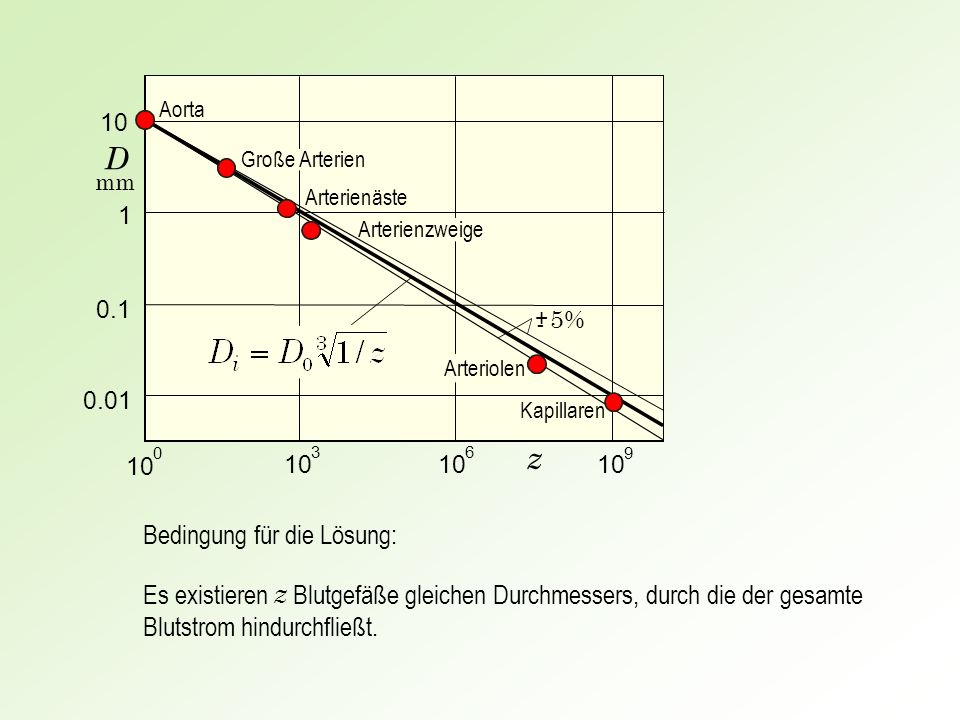

12 z D Bedingung für die Lösung:
Aorta 10 D Große Arterien mm Arterienäste 1 Arterienzweige 0.1 + 5% - Arteriolen 0.01 Kapillaren 3 6 z 9 10 10 10 10 Bedingung für die Lösung: Es existieren z Blutgefäße gleichen Durchmessers, durch die der gesamte Blutstrom hindurchfließt.

13 D = D 1 / z z D Optimale Blutgefäßverzweigung Hund - Mensch - Theorie
10 Hund arterielles System Mensch arterielles System D Mensch venöses System mm 1 0.1 D = D 3 1 / z i 0.01 3 6 z 9 10 10 10 10 Optimale Blutgefäßverzweigung Hund - Mensch - Theorie

14 Hydraulik des Hämatokrits

15 Ist die Lösung a besser als b oder ist b besser als a ?
Blutzellenvolumen Hämatokrit H = Gesamtvolumen v Zwei Lösungen für eine hydraulische Förderung von Blutkörperchen a v Ist die Lösung a besser als b oder ist b besser als a ? b

16 Zur Messung des Blutzellen-Volumenstroms
HMensch = 42 – 44% Hoptimal = 43,3% (mathematische Lösung) Zeit HKamel = 28% HSchaf = 32% Künstliche H-Werte HSchwein = 41% Zur Messung des Blutzellen-Volumenstroms

17 Optimaler Blutkörperchenstrom

18 Geometrie der Bienenwaben

19 Schlaue Gärtner b g g j g g v v Dumme Gärtner für
Eingesparte Strecke Hinzugefügte Strecke g g j g g für v v Vom Angrenzungsproblem in 2 Dimensionen zum Angrenzungsproblem in 3 Dimensionen

20 Das Angrenzungsproblem in 3 Dimensionen
Am Boden der sechseckigen Zellen der Bienenwabe sieht man die versetzt angeordneten Zellwände der Gegenseite durchscheinen.

21 Das Angrenzungsproblem
Gartenzaun Bienenwabe Das Angrenzungsproblem

22 Bienenwabe Zelle von Fejes Tóth
Gewinn = 0,035% gegenüber der Lösung der Evolution

23 Die Rüstung Richard des Dritten
Über Größe und Leistung „Shakespeare stellt Richard den Dritten als zu kurz geraten und von klumpiger Missgestalt hin. Hatte König Richard dadurch, dass er klein war, beim Kampf in voller Ritterrüstung Vorteile ? Vorteil der Kleinheit: Die an die Körperoberfläche angepasste Ritterrüstung ist leichter ? Vorteil des Größe: Das Gewicht der an die Körperoberfläche angepassten Ritterrüstung wächst proportional zum Quadrat der Größe, die Muskelkraft aber proportional zur dritten Potenz (Volumen) der Größe des Ritters ? Die Rüstung Richard des Dritten Gleiche Vor- und Nachteile: Das Gewicht der an die Körper-oberfläche angepassten Ritterrüstung wächst proportional zur Oberfläche, die Muskelkraft wächst auch nur proporti-onal zu seiner Querschnittsfläche und nicht zum Volumen ? Der große Ritter stirbt an einem Hitzschlag !

24 Eine Science-Fiction-Geschichte

25 Planet der Halslinge Alpha Cenauri

26 Osmium Magnesium

27 Evolution auf dem extrasolaren Planeten

28 2206 Erdlinge

29 plump grazil

30 Es gilt ein 7/6-Potenzgesetz
Allometriegesetz der extraterrestrischen Halslinge Es gilt ein 7/6-Potenzgesetz !

31 Skelett von Katze und Elefant auf die gleiche Größe gebracht
grazil plump Skelett von Katze und Elefant auf die gleiche Größe gebracht

32 Es gilt ein 7/6-Potenzgesetz
Allometriegesetz der terrestrischen Wirbeltiere Es gilt ein 7/6-Potenzgesetz ! S  L7/6

33 Das technische Problem: Links eingespannter Balken mit Kugelgewicht
Theorie für minimales Trägergewicht bei gleicher relativer Durchbiegung (Steifigkeit) G  L7/6

34 Optimale Auslegung der Hüpflingsarten auf dem extrasolaren Planeten
Euler Knickung Osmium Optimale Auslegung der Hüpflingsarten auf dem extrasolaren Planeten l variabel Hüpfling Aus & Es kommen die Gleichungen hinzu:

35 Isometrie Allometrie Beltistometrie ( = gleich) Mit gleichem Maß
Was ist Allometrie ? Isometrie ( = gleich) Mit gleichem Maß Allometrie ( = anders) Mit anderem Maß Beltistometrie ( = bester) Mit bestem Maß

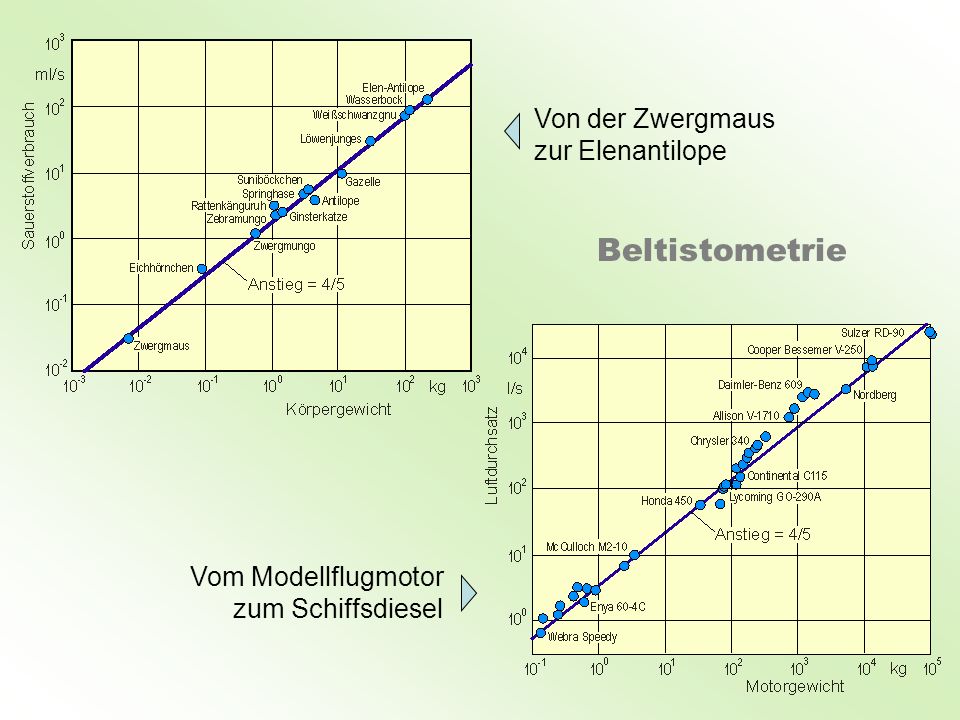

36 Beltistometrie Von der Zwergmaus zur Elenantilope
Vom Modellflugmotor zum Schiffsdiesel

37 MAN-Schiffsdiesel mit 22 000 kW Leistung
Modellflugdiesel mit 0,31 kW Leistung

38 Vergleich von Leistung und Gewicht:
Großdiesel für Kreuzfahrtschiff: Gewicht: 250 Tonnen Leistung: kW Kleinstdiesel für Flugmodell: Gewicht: 237,5 g Leistung: 0,99 kW Modellflugdiesel wiegen so viel wie ein Schiffsdiesel. Sie leisten zusammen kW. Das ist 45-mal mehr als der Großdiesel !

39 Gedanken zur Kraft der Weberameise

40 Ende
