Numerical Methods of Electromagnetic Field Theory II (NFT II) Numerische Methoden der Elektromagnetischen Feldtheorie II (NFT II) / 1st Lecture / 1.

Veröffentlicht von:Katarine Eckelkamp Geändert vor über 10 Jahren

Ähnliche Präsentationen

Präsentation zum Thema: "Numerical Methods of Electromagnetic Field Theory II (NFT II) Numerische Methoden der Elektromagnetischen Feldtheorie II (NFT II) / 1st Lecture / 1."—  Präsentation transkript:

1 Numerical Methods of Electromagnetic Field Theory II (NFT II) Numerische Methoden der Elektromagnetischen Feldtheorie II (NFT II) / 1st Lecture / 1. Vorlesung Dr.-Ing. René Marklein Universität Kassel Fachbereich Elektrotechnik / Informatik (FB 16) Fachgebiet Theoretische Elektrotechnik (FG TET) Wilhelmshöher Allee 71 Büro: Raum 2113 / 2115 D Kassel University of Kassel Dept. Electrical Engineering / Computer Science (FB 16) Electromagnetic Field Theory (FG TET) Wilhelmshöher Allee 71 Office: Room 2113 / 2115 D Kassel Dr. R. Marklein - NFT II - SS 2003

2 Contents - Numerical Methods I – Direct Numerical Methods / Inhalt - Numerische Methoden I – Direkte Numerische Methoden Finite Difference (FD) Method / Finite Differenzen (FD) Methode Finite Difference Time Domain (FDTD) Method / Methode der Finiten Differenzen im Zeitbereich Finite Element (FE) Method / Finite Elemente (FE) Methode Finite Volume (FV) Method / Finite Volumen (FV) Methode Finite Integration Technique (FIT) / Finite Integrationstechnik (FIT) Method of Moments (MOM) / Momenten-Methode (MOM) Dr. R. Marklein - NFT II - SS 2003

3 Contents - Numerical Methods II / Inhalt - Numerische Methoden II
Scalar and Electromagnetic Huygens’ Principle / Skalares und elektromagnetisches Huygenssches Prinzip Scalar Integral Equations of the 1. and 2. Kind / Skalare Integralgleichungen der 1. und 2. Art Electromagnetic Integral Equations (EFIE, MFIE, CFIE) / Elektromagnetische Integralgleichungen (EFIE, MFIE, CFIE) Method of Moments (MOM) / Momenten-Methode (MOM) Conjugate Gradient (CG) Method / Konjugierte Gradientenmethode Conjugate Gradient-Fast Fourier Transform (CG-FFT) Method / Konjugierte Gradienten-Schnelle Fourier-Transformationsmethode Finite Element (FE) Method / Finite Elemente Methode Finite Volume (FV) Method / Finite Volumen Methode Dr. R. Marklein - NFT II - SS 2003

4 Scalar Scattering Problem (Outline) – Boundary and Transition Conditions / Skalares Streuproblem (Überblick) – Rand- und Übergangsbedingungen Penetrable Scatterer / Penetrabler Streuer Perfect Scatterer / Idealer Streuer Scatterer / Streuer Scatterer / Streuer The Total Wavefield must Satisfy at the Boundary of the Scatterer: Transition Conditions for a Penetrable Scatterer Boundary Conditions for a Perfect Scatterer / Das Gesamtwellenfeld muss die folgend Bedingungen am Streuerrand erfüllen: Übergangsbedingungen für einen penetrablen Streuer Randbedingungen für ein idealen Streuer Dr. R. Marklein - NFT II - SS 2003

5 Penetrable Scatterer /
Scalar Scattering Problem (Outline) – Boundary and Transition Conditions / Skalares Streuproblem (Überblick) – Rand- und Übergangsbedingungen Penetrable Scatterer / Penetrabler Streuer Perfect Scatterer / Idealer Streuer Scatterer / Streuer Scatterer / Streuer Dr. R. Marklein - NFT II - SS 2003

6 Electromagnetic (EM) Scattering Problem / Elektromagnetisches (EM) Streuproblem
Incident wavefield / Einfallendes Wellenfeld Source / Quelle Scattered wavefield (Scattered Field) / Gestreutes Wellenfeld (Streufeld) Total Wavefield (Total Field) / Gesamtes Wellenfeld (Gesamtfeld) Scatterer / Streuer Superposition of Incident and Scattered Wavefield / Superposition von einfallenden und gestreutem Wellenfeld Dr. R. Marklein - NFT II - SS 2003

7 Electromagnetic Scattering Problem (Outline) – Boundary and Transition Conditions / Electromagnetic Streuproblem (Überblick) – Rand- und Übergangsbedingungen Penetrable Scatterer / Penetrabler Streuer Perfect Scatterer / Idealer Streuer Scatterer / Streuer Scatterer / Streuer The Total Wavefield must Satisfy at the Boundary of the Scatterer: Transition Conditions for a Penetrable Scatterer Boundary Conditions for a Perfect Scatterer / Das Gesamtwellenfeld muss die folgend Bedingungen am Streuerrand erfüllen: Übergangsbedingungen für einen penetrablen Streuer Randbedingungen für ein idealen Streuer Dr. R. Marklein - NFT II - SS 2003

8 Electromagnetic (EM) Scattering Problem / Elektromagnetisches (EM) Streuproblem
Incident wavefield / Einfallendes Wellenfeld Boundary conditions / Randbedingungen Antenna / Antenne Scattered wavefield (Scattered Field) / Gestreutes Wellenfeld (Streufeld) Total Wavefield (Total Field) / Gesamtes Wellenfeld (Gesamtfeld) Unknown induced electric surface current density / Unbekannten induzierten elektrischer Flächenstrom Scatterer / Streuer PEC: perfectly electrically conducting / IEL: ideal elektrisch leitend Dr. R. Marklein - NFT II - SS 2003

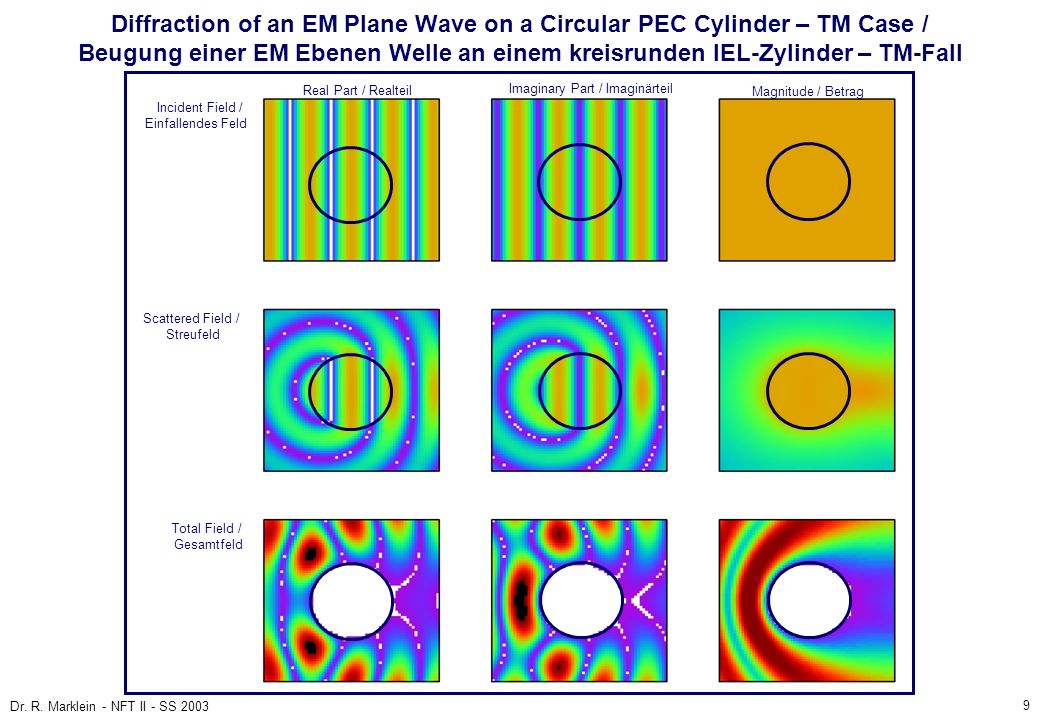

9 Diffraction of an EM Plane Wave on a Circular PEC Cylinder – TM Case / Beugung einer EM Ebenen Welle an einem kreisrunden IEL-Zylinder – TM-Fall Real Part / Realteil Imaginary Part / Imaginärteil Magnitude / Betrag Incident Field / Einfallendes Feld Scattered Field / Streufeld Total Field / Gesamtfeld Dr. R. Marklein - NFT II - SS 2003

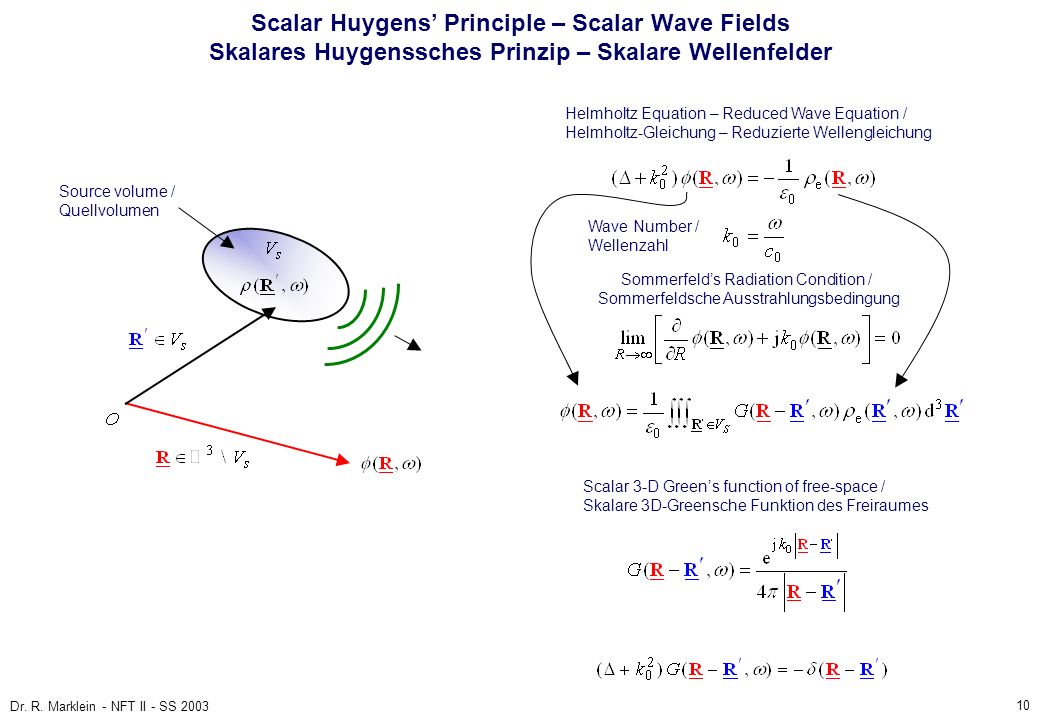

10 Scalar Huygens’ Principle – Scalar Wave Fields Skalares Huygenssches Prinzip – Skalare Wellenfelder
Helmholtz Equation – Reduced Wave Equation / Helmholtz-Gleichung – Reduzierte Wellengleichung Source volume / Quellvolumen Wave Number / Wellenzahl Sommerfeld’s Radiation Condition / Sommerfeldsche Ausstrahlungsbedingung Scalar 3-D Green’s function of free-space / Skalare 3D-Greensche Funktion des Freiraumes Dr. R. Marklein - NFT II - SS 2003

11 Scalar Huygens’ Principle – Helmholtz Integral / Skalares Huygenssches Prinzip – Helmholtz-Integral
Outward pointing surface unit normal vector / Nach außen zeigende Flächeneinheitsnormalenvektor Dr. R. Marklein - NFT II - SS 2003

12 Scalar Huygens’ Principle – Representation Theorem / Skalares Huygenssches Prinzip – Repräsentationstheorem Source volume / Quellvolumen Outward pointing surface unit normal vector / Nach außen zeigende Flächeneinheitsnormalenvektor Volume enclosing the source volume / Volumen, welches das Quellvolumen umschließt Superposition of point (spherical) and dipole wavelets / Superposition von punktförmigen (kugelförmigen) und dipolförmigen Wellen Point (spherical) wavelet / Punktförmige (kugelförmige) Welle Dipole wavelets / Dipolförmige Welle For / Für we obtain the so-called representations theorem / erhalten wir das so genannte Repräsentationstheorem Scalar 3-D Green’s function of free-space / Skalare 3D-Greensche Funktion des Freiraumes Dr. R. Marklein - NFT II - SS 2003

13 Scalar Huygens’ Principle – Extinction Theorem / Skalares Huygenssches Prinzip – (Aus)Löschungsstheorem Source volume / Quellvolumen Outward pointing surface unit normal vector / Nach außen zeigende Flächeneinheitsnormalenvektor Volume enclosing the source volume / Volumen, welches das Quellvolumen umschließt Superposition of point (spherical) and dipole wavelets / Superposition von punktförmigen (kugelförmigen) und dipolförmigen Wellen Point (spherical) wavelet / Punktförmige (kugelförmige) Welle Dipole wavelets / Dipolförmige Welle Scalar 3-D Green’s function of free-space / Skalare 3D-Greensche Funktion des Freiraumes For / Für we obtain the so-called representations theorem / erhalten wir das so genannte Repräsentationstheorem This means, that inside the volume V the Huygens wavelets interfere to zero. This zero wave field is called a null field (null field method) / Dies bedeutet, dass innerhalb des Volumens V die Huygens-Wellen (Wavelets) zu null interferieren. Dieses Null-Wellenfeld wird Nullfeld genannt (Nullfeld-Methode). Dr. R. Marklein - NFT II - SS 2003

14 Scalar Huygens’ Principle – Direct Scattering Problem / Skalares Huygenssches Prinzip – Direktes Streuproblem Null field inside the scatterer / Nullfeld innerhalb des Streuers Dr. R. Marklein - NFT II - SS 2003

15 Scalar Huygens’ Principle – Direct Scattering Problem / Skalares Huygenssches Prinzip – Direktes Streuproblem Normal Derivative / Normalenableitung Dr. R. Marklein - NFT II - SS 2003

16 Scalar Integral Equations of the 1st and 2nd Kind / Skalare Integralgleichungen der 1. und 2. Art
Null field inside the scatterer / Nullfeld innerhalb des Streuers Dr. R. Marklein - NFT II - SS 2003

17 Scalar Integral Equations of the 1st and 2nd Kind / Skalare Integralgleichungen der 1. und 2. Art
Null field inside the scatterer / Nullfeld innerhalb des Streuers For Perfect (Non-Penetrable) Scatterer we can prescribe one of the following Boundary Conditions: / Für einen ideal (nicht penetrablen) Streuer können wir eines der beiden folgenden Randbedingungen vorgeben: Dirichlet Boundary Condition / Dirichlet-Randbedingung Neumann Boundary Condition / Neumann-Randbedingung Dr. R. Marklein - NFT II - SS 2003

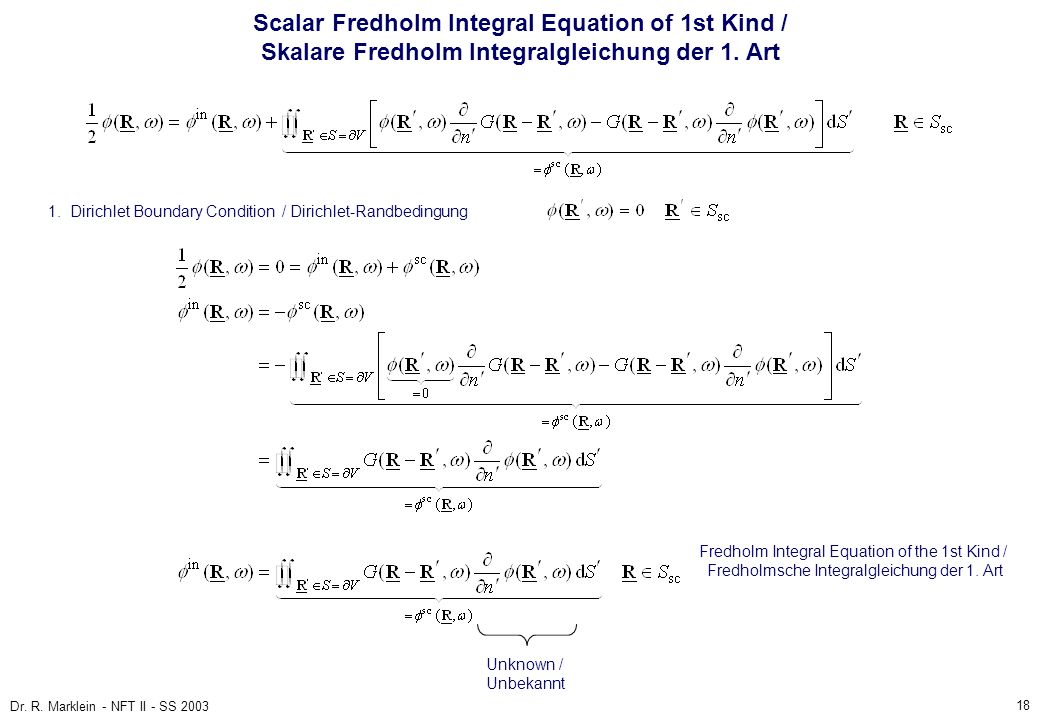

18 Scalar Fredholm Integral Equation of 1st Kind / Skalare Fredholm Integralgleichung der 1. Art
1. Dirichlet Boundary Condition / Dirichlet-Randbedingung Fredholm Integral Equation of the 1st Kind / Fredholmsche Integralgleichung der 1. Art Unknown / Unbekannt Dr. R. Marklein - NFT II - SS 2003

19 Scalar Integral Equations of the 2nd Kind / Skalare Integralgleichungen der 2. Art
2. Neumann Boundary Condition / Neumann-Randbedingung Fredholm Integral Equation of the 2nd Kind / Fredholmsche Integralgleichung der 2. Art Unknown / Unbekannt Unknown / Unbekannt The Unknown Field Appears Inside and Outside the Integral / Das unbekannte Feld steht außerhalb und innerhalb des Integrals Dr. R. Marklein - NFT II - SS 2003

20 Scalar Integral Equations of the 1st and 2nd Kind / Skalare Integralgleichungen der 1. und 2. Art
Fredholm Integral Equation of the 1st Kind / Fredholmsche Integralgleichung der 1. Art Unknown / Unbekannt Fredholm Integral Equation of the 2nd Kind / Fredholmsche Integralgleichung der 2. Art Unknown / Unbekannt Unknown / Unbekannt Dr. R. Marklein - NFT II - SS 2003

21 Solution of the Scalar Integral Equations of the 1st and 2nd Kind / Lösung der skalaren Integralgleichungen der 1. und 2. Art Fredholm Integral Equation of the 1st Kind / Fredholmsche Integralgleichung der 1. Art Discretization (Method of Moments) / Diskretisierung (Momenten-Methode) Fredholm Integral Equation of the 2nd Kind / Fredholmsche Integralgleichung der 2. Art Discretization (Method of Moments) / Diskretisierung (Momenten-Methode) Dr. R. Marklein - NFT II - SS 2003

22 PEC Scatterer: – Franz, Stratton-Chu, and Franz-Lamor Version of EFIE and MFIE / IEL Streuer: Franz, Stratton-Chu und Franz-Lamor Version von EFIE und MFIE Boundary condition for / Randbedingung für Null field inside the scatterer / Nullfeld innerhalb des Streuers Direct scattering problem for PEC scatterer / Direktes Streuproblem für IEL Streuer Different versions of EFIE and MFIE (for ) / Verschiedene Versionen von EFIE und MFIE (für ): Franz version / Franz-Version: Stratton-Chu version / Stratton-Chu-Version: Franz-Larmor version / Franz-Larmor-Version: Dr. R. Marklein - NFT II - SS 2003

23 PMC Scatterer: – Franz, Stratton-Chu, and Franz-Lamor Version of EFIE and MFIE / IML Streuer: Franz, Stratton-Chu und Franz-Lamor Version von EFIE und MFIE Boundary condition for / Randbedingung für Null field inside the scatterer / Nullfeld innerhalb des Streuers Direct scattering problem for PEC scatterer / Direktes Streuproblem für IEL Streuer Different versions of EFIE and MFIE (for ) / Verschiedene Versionen von EFIE und MFIE (für ): Franz version / Franz-Version: Stratton-Chu version / Stratton-Chu-Version: Franz-Larmor version / Franz-Larmor-Version: Dr. R. Marklein - NFT II - SS 2003

24 EM Scattering by a Perfectly Electrically Conducting Cylinder: EFIE Discretized in the 2-D TM Case with Pulse Basis and Delta Testing Functions / EM-Streuung an einem ideal elektrisch leitendem Zylinder: EFIE diskretisiert im 2D-TM-Fall mit Impuls-Basisfunktionen und Delta-Testfunktionen 2-D Case / 2D-Fall PEC Cylinder / IEL Zylinder Source / Quelle 2-D TM EFIE / 2D-TM-EFIE Scalar 2-D Green’s function of free-space / Skalare 2D-Greensche Funktion des Freiraumes Dr. R. Marklein - NFT II - SS 2003

25 End of Lecture 1 / Ende der 1. Vorlesung
Dr. R. Marklein - NFT II - SS 2003
