1 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 11 Electromagnetic Field Theory I (EFT I) / Elektromagnetische Feldtheorie I (EFT I) University of Kassel Dept. Electrical Engineering / Computer Science (FB 16) Electromagnetic Theory (FG TET) Wilhelmshöher Allee 71 Office: Room 2113 / 2115 D-34121 Kassel Universität Kassel FB 16 Elektrotechnik / Informatik (FB 16) FG Theoretische Elektrotechnik (FG TET) Wilhelmshöher Allee 71 Büro: Raum 2113 / 2115 D-34121 Kassel Dr.-Ing. René Marklein marklein@uni-kassel.de http://www.tet.e-technik.uni-kassel.de http://www.uni-kassel.de/fb16/tet/marklein/index.html

2 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 12 Vorlesung (V) / Lecture (L) University of Kassel Dept. Electrical Engineering / Computer Science (FB 16) Electromagnetic Theory (FG TET) Wilhelmshöher Allee 71 Office: Room 2113 / 2115 D-34121 Kassel Universität Kassel FB 16 Elektrotechnik / Informatik (FB 16) FG Theoretische Elektrotechnik (FG TET) Wilhelmshöher Allee 71 Büro: Raum 2113 / 2115 D-34121 Kassel Dr.-Ing. René Marklein marklein@uni-kassel.de http://www.tet.e-technik.uni-kassel.de Übung (Ü) / Exercise (E) Dipl.-Ing. Alexander Zimmer zimmer@uni-kassel.de http://www.tet.e-technik.uni-kassel.de

3 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 13 Andere Vorlesungen / Other Lectures Dr.-Ing. René Marklein Numerische Methoden in der Elektromagnetische Feldtheorie I & II / Numerical Methods in Electromagnetic Field Theory I & II Praktikum: Numerische Methoden in der Elektromagnetische Feldtheorie I & II / Practical Training: Numerical Methods of Electromagnetic Field Theory I & II Prof. Dr. rer. nat. Karl-Jörg Langenberg Mathematical Foundation of Electromagnetic Field Theory I & II / Mathematische Grundlagen der Elektromagnetischen Feldtheorie I & II Prof. Dr. rer. nat. Karl-Jörg Langenberg Dr.-Ing. René Marklein Inverse Problems and Imaging / Inverse Probleme und Abbildungsverfahren

4 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 14 Betrifft: Geänderte Klausurbedingungen im Sommersemester 2002 Beginnend mit der Prüfungsperiode im SS 2002 ist zu Klausuren des Fachgebietes Theoretische Elektrotechnik als einziges Hilfsmittel nur noch eine Handgeschriebene Formelsammlung (1 Blatt, Vorder- und Rückseite dürfen beschrieben werden) zugelassen. Die Formelsammlung wird am Ende der Klausur zusammen mit den Klausurunterlagen abgegeben. Neben dieser Formelsammlung sind keine weiteren Hilfsmittel zulässig, auch kein Taschenrechner. Subject: Changed rules for the exams in summer semester 2002 Starting in SS 2002, all exams at the Chair of Electromagnetic Theory will be closed book exams. Except of a handwritten collection of formulas, (1 sheet, both sides may be used) no other resources of help (e.g. pocket calculator) will be allowed. In the end of the exam, the collection of formulas must be handed in with all other documents concerning the exam. Rules for the Exam / Klausurbedingungen

5 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 15 Maxwells Equations of Electromagnetic Fields and Waves / Maxwellsche Gleichungen elektromagnetischer Felder und Wellen Integral Form / Integralform Differential Form / Differentialform Maxwells Equations / Maxwellsche Gleichungen Water Surface Waves / Wasseroberflächenwellen Hertzian Dipole: EM Waves / Hertzscher Dipol: EM Wellen

6 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 16 Integral Form / Integralform Differential Form / Differentialform Maxwells Equations of Electromagnetic Fields and Waves / Maxwellsche Gleichungen elektromagnetischer Felder und Wellen Maxwells Equations / Maxwellsche Gleichungen Electric Field Strength (Vector) / Elektrische Feldstärke (Vektor) Position Vector / Ortsvektor (Positionsvektor) Time Point (Scalar) / Zeitpunkt (Skalar)

7 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 17 Governing Equations in Integral Form / Grundgleichungen in Integralform Governing Equations in Differential Form / Grundgleichungen in Differentialform Governing Equations of Electromagnetic Fields and Waves / Grundgleichungen elektromagnetischer Felder und Wellen

8 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 18 Classification of Maxwells Equations / Klassifikation der Maxwellschen Gleichungen Maxwell's Equations / Maxwellsche Gleichungen Time Varying Fields / Zeitveränderliche Felder Time Constant Fields / Zeitkonstante Felder Rapidly Time Varying Fields / Schnell zeit- veränderliche Felder Electromagnetic (EM) Fields / Elektro- magnetische (EM) Felder Electroquasi- static (EQS) Fields / Elektroquasi- statik (EQS) Felder Magneto- quasistatic (MQS) Fields / Magneto- quasistatik (MQS) Felder Electrostatic (ES) Fields / Elektrostatik (ES) Felder Magneto static (MS) Fields / Magneto- statik (MS) Felder Stationary Electric Current (SES) Fields / Stationäre elektrische Ströme (SES) Felder Slowly Time Varying Fields / Langsam zeit- veränderlich Felder

9 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 19 Electrostatic Fields: Applications / Elektrostatische Felder: Anwendungen Figure: Basic Components of an Ink-Jet Printer / Abbildung: Basiskomponenten eines Tintenstrahldruckers Ink Jet / Tintenstrahl Droplet Charging / Aufladen der Tröpfchen Paper / Papier Droplet Deflection / Tröpfchen Ablenkung

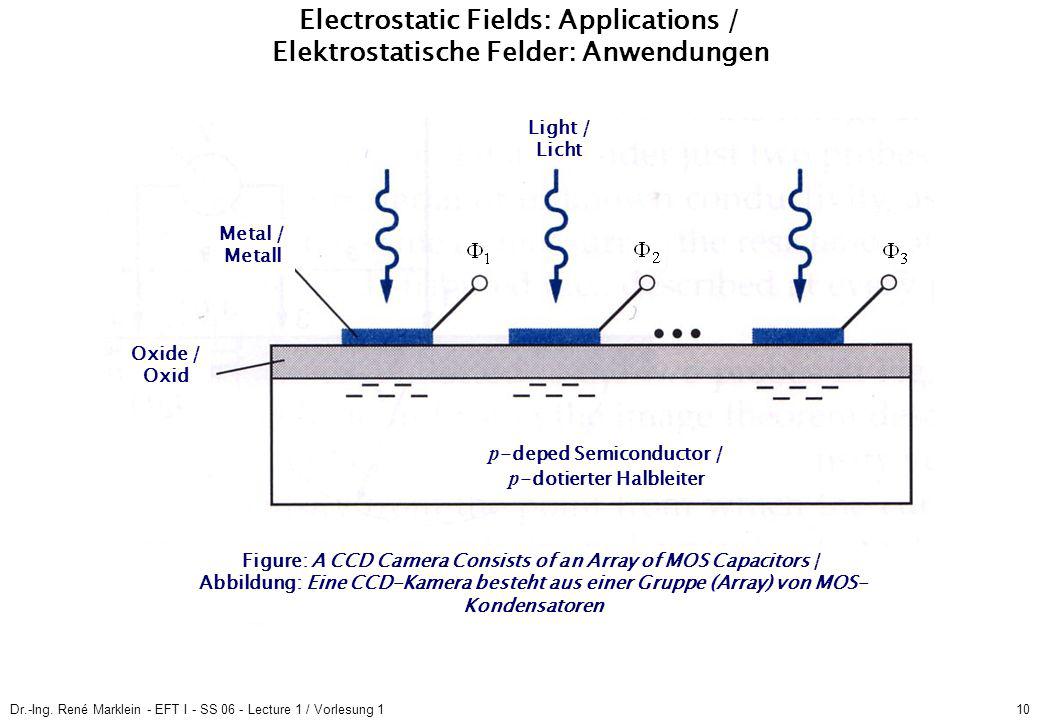

10 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 110 Electrostatic Fields: Applications / Elektrostatische Felder: Anwendungen Metal / Metall Light / Licht Oxide / Oxid p -deped Semiconductor / p -dotierter Halbleiter Figure: A CCD Camera Consists of an Array of MOS Capacitors / Abbildung: Eine CCD-Kamera besteht aus einer Gruppe (Array) von MOS- Kondensatoren

11 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 111 Electromagnetic Field Quantities / Elektromagnetische Feldgrößen

12 Dr.-Ing. René Marklein - EFT I - SS 06 - Lecture 1 / Vorlesung 112 Notation and Field Quantities / Notation und Feldgrößen Fourth Rank / vierten Ranges Third Rank / dritten Ranges Second Rank / zweiten Ranges First Rank / ersten Ranges Zeroth Rank / nullten Ranges Tensor of... / Tensor des... Bold Face with four Underlines / Fett mit vier Unterstrichen Elastic Stiffness Tensor / Elastischer Steifigkeitstensor Tetrad / Tetrade n = 4 Bold Face with three Underlines / Fett mit drei Unterstrichen Bold Face with two Underlines / Fett mit zwei Unterstrichen Bold Face with one Underline / Fett mit einem Unterstrich Roman with no Underline / Roman mit keinem Unterstrich Notation / Schreibweise Electric Potential / Elektrisches Potential Scalar / Skalar n = 0 Piezoelectric Coupling Tensor / Piezoelektrischer Koppeltensor Triad / Triade n = 3 Electric Permittivity Tensor / Elektrischer Permittivitätstensor Dyad / Dyade n = 2 Electric Field Strength / Elektrische Feldstärke Vector / Vektor n = 1 Symbol / Symbol Example / Beispiel Name / Name Rank / Rang
