4. Mikrocontroller-Komponenten
4.1 Prozessorkerne Einfache RISC- oder CISC Prozessorkerne Benötigen wenig Fläche Verhalten und Eigenschaften sind wohl bekannt Im Low-Cost-Bereich oft einfache 8-Bit-Kerne ohne Pipeline => einfacher Aufbau => sehr einfache zeitliche Vorhersagbarkeit
2
4. Mikrocontroller-Komponenten
Beispiel:
3
4. Mikrocontroller-Komponenten
Je komplexer ein Prozessorkern, desto schwerer wird die Vorhersage des Zeitverhaltens Pipeline => Pipeline-Konflikte Cache => Cache Misses Spekulation => Fehlspekulation In Echtzeitsystemen interessiert die Worst Case Execution Time (WCET) Aufwändige Analysen sind erforderlich (und nicht immer möglich)
4
4. Mikrocontroller-Komponenten
Zur Einsparung von Speicher bei einfachen Mikrocontrollern: Verkürzte Adressierung zur Verkürzung der Befehle
5
4. Mikrocontroller-Komponenten
Zusätzlich: • kurze Befehlscodes für die am häufigsten benutzten Befehle • längere Befehlscodes für seltene Befehle Besonders bei einfachen Mikrocontrollern ist Speicher meist eine knappe Ressource und muss optimal genutzt werden Der Prozessorkern kann dies durch die genannten Maßnahmen unterstützen
6
4. Mikrocontroller-Komponenten
4.2 Ein-/Ausgabeeinheiten Bindeglied des Mikrocontrollers zur Umwelt analog/digital seriell/parallel Übertragungsraten Übertragungsformate Übertragungsaufwand ...
7
4. Mikrocontroller-Komponenten

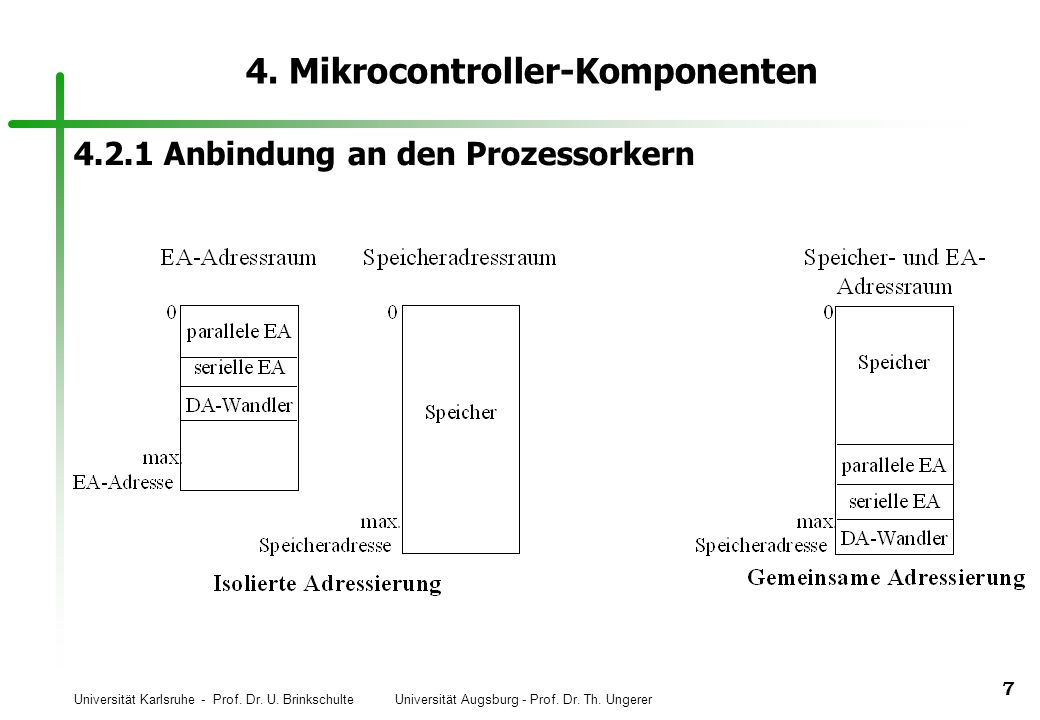

4.2.1 Anbindung an den Prozessorkern
8
4. Mikrocontroller-Komponenten
Vorteile „isolierte Adressierung“: klare Trennung von Speicher- und Ein-/Ausgabezugriffen Speicheradressraum wird nicht durch EA-Einheiten reduziert schmälere Ein-/Ausgabeadressen Vorteile „gemeinsame Adressierung“: Homogenität keine speziellen Befehle zur Ein-/Ausgabe erforderlich Alle Speicher-Adressierungsarten können auch zur Ein-/Ausgabe benutzt werden
9
4. Mikrocontroller-Komponenten
Adressraumbedarf unterschiedlich komplexer EA-Einheiten
10
4. Mikrocontroller-Komponenten
Physikalische Anbindung durch Adressdecoder
11
4. Mikrocontroller-Komponenten
Zur Anpassung unterschiedlicher Datenübertragungsraten von Prozessorkern und EA-Einheiten : Synchronisation Von Seiten der EA-Einheit: Software-Synchronisation Hardware-Synchronisation
12
4. Mikrocontroller-Komponenten
Software-Synchronisation: Beispiel XON/XOFF
13
4. Mikrocontroller-Komponenten
Hardware-Synchronisation: Beispiel RTS/CTS
14
4. Mikrocontroller-Komponenten
Von Seiten des Prozessorkerns: Auswertung mit Polling oder Interrupt
15
4. Mikrocontroller-Komponenten
4.2.2 Digitale parallele Ein-/Ausgabeeinheiten (parallele IO-Ports) Charakteristika: Anzahl parallel übertragener Bits (meist Zweierpotenz) Ein-/Ausgaberichtung Übertragungsgeschwindigkeit Der meist hohen Übertragungsgeschwindigkeit steht ein großer Bedarf an Anschlüssen gegenüber => meist teilen sich die parallelen EA-Einheiten eines Mikrocontrollers die Anschlüsse mit anderen Komponenten
16
4. Mikrocontroller-Komponenten
Einfache parallele Eingabeeinheit:
17
4. Mikrocontroller-Komponenten

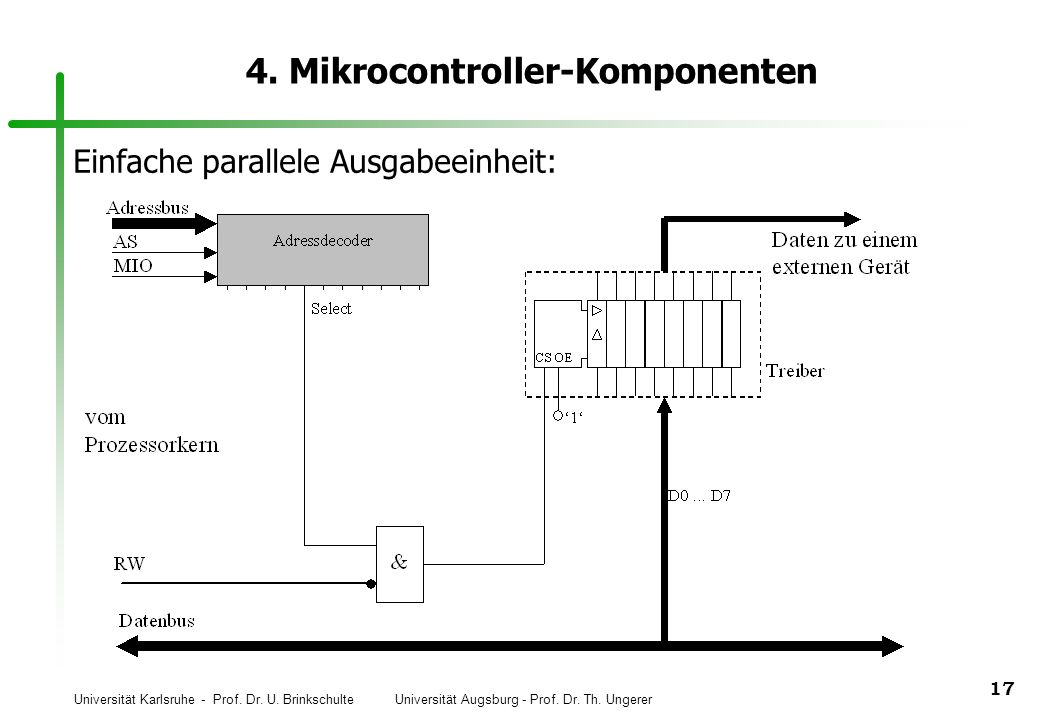

Einfache parallele Ausgabeeinheit:
18
4. Mikrocontroller-Komponenten
Einfache bidirektionale Einheit:
19
4. Mikrocontroller-Komponenten

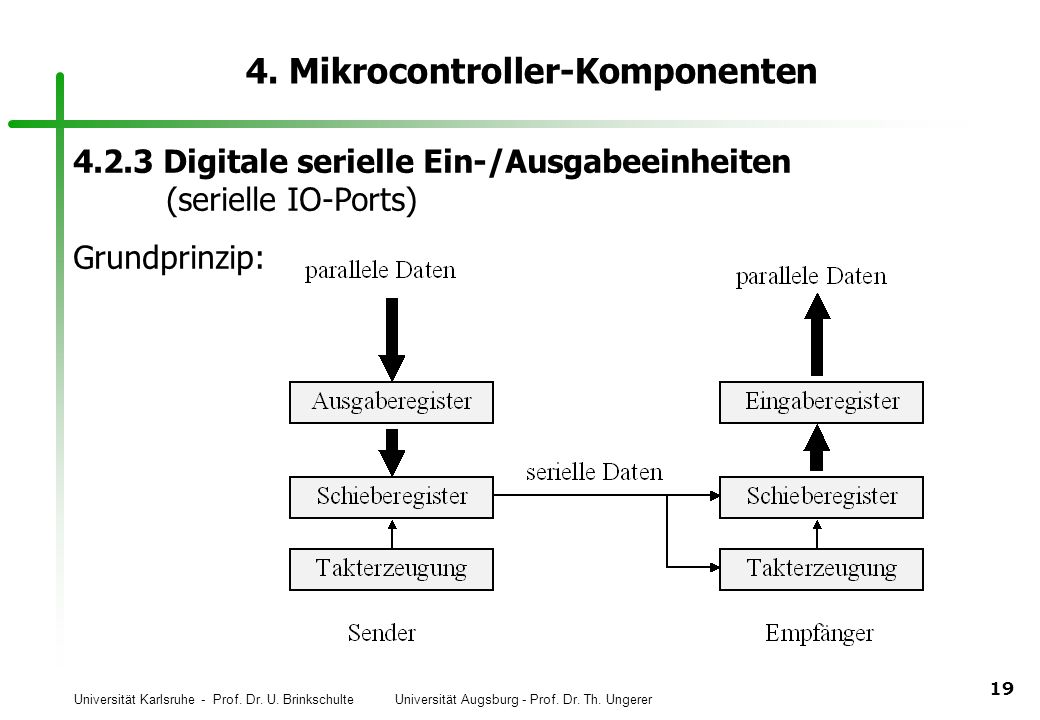

4.2.3 Digitale serielle Ein-/Ausgabeeinheiten (serielle IO-Ports) Grundprinzip:
20
4. Mikrocontroller-Komponenten

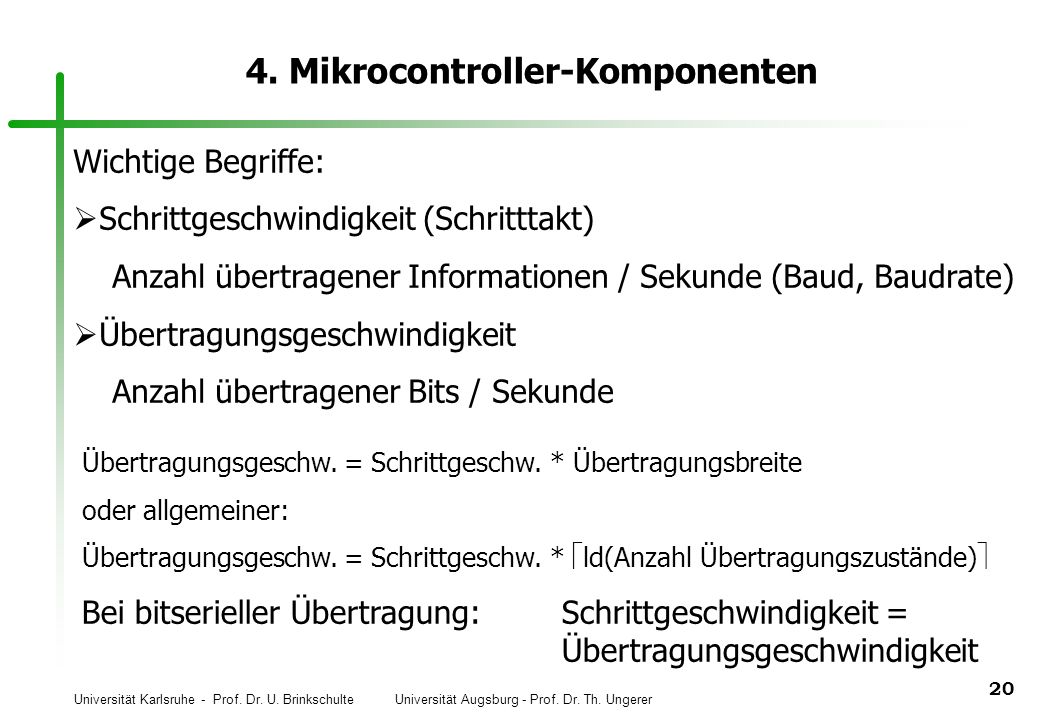

Wichtige Begriffe: Schrittgeschwindigkeit (Schritttakt) Anzahl übertragener Informationen / Sekunde (Baud, Baudrate) Übertragungsgeschwindigkeit Anzahl übertragener Bits / Sekunde Übertragungsgeschw. = Schrittgeschw. * Übertragungsbreite oder allgemeiner: Übertragungsgeschw. = Schrittgeschw. * ld(Anzahl Übertragungszustände) Bei bitserieller Übertragung: Schrittgeschwindigkeit = Übertragungsgeschwindigkeit
21
4. Mikrocontroller-Komponenten

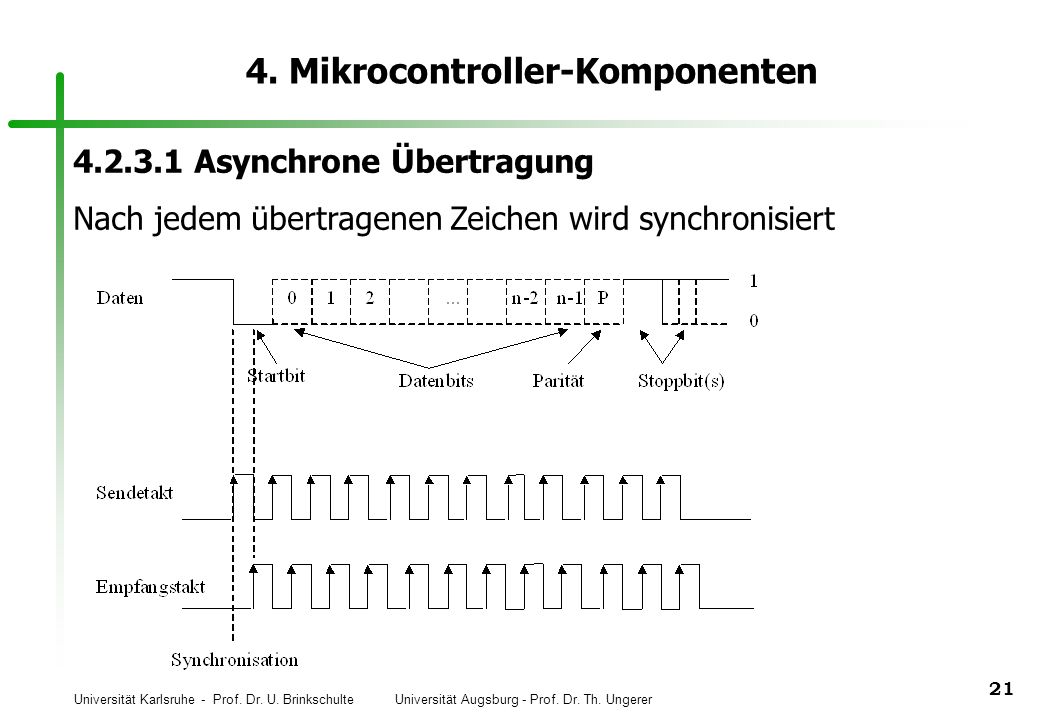

Asynchrone Übertragung Nach jedem übertragenen Zeichen wird synchronisiert
22
4. Mikrocontroller-Komponenten

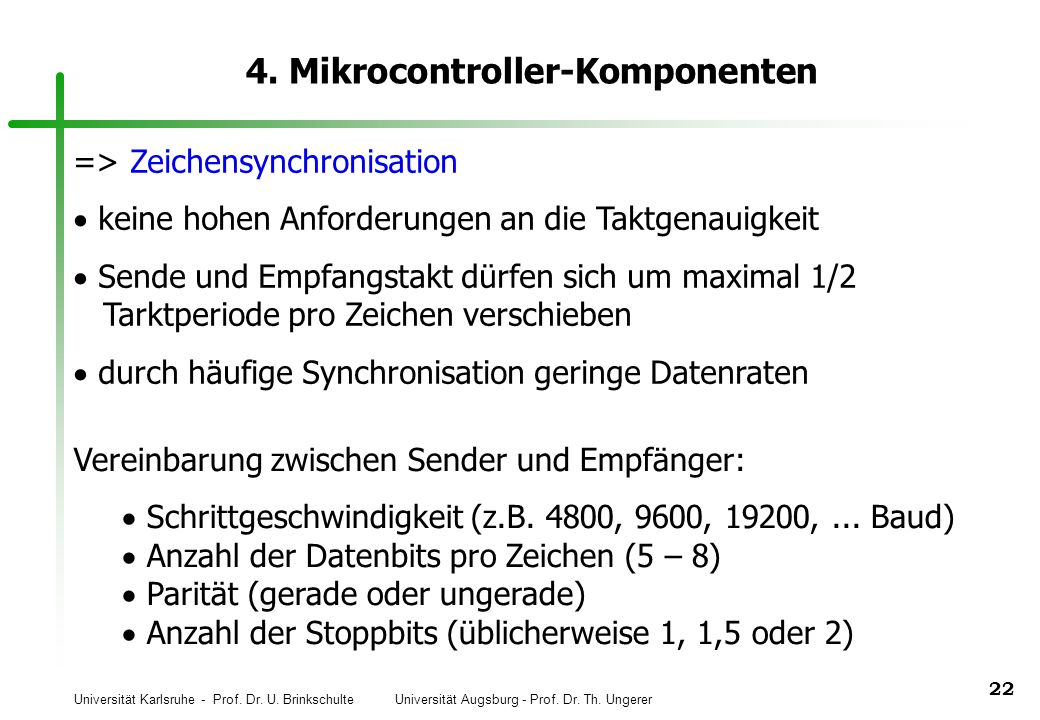

=> Zeichensynchronisation keine hohen Anforderungen an die Taktgenauigkeit Sende und Empfangstakt dürfen sich um maximal 1/2 Tarktperiode pro Zeichen verschieben durch häufige Synchronisation geringe Datenraten Vereinbarung zwischen Sender und Empfänger: Schrittgeschwindigkeit (z.B. 4800, 9600, 19200, ... Baud) Anzahl der Datenbits pro Zeichen (5 – 8) Parität (gerade oder ungerade) Anzahl der Stoppbits (üblicherweise 1, 1,5 oder 2)
23
4. Mikrocontroller-Komponenten
Synchrone Übertragung Rahmensynchronisation Höhere Übertragungsgeschwindigkeit, höhere Anforderungen an den Takt
24
4. Mikrocontroller-Komponenten
Komponentenaufbau
25
4. Mikrocontroller-Komponenten

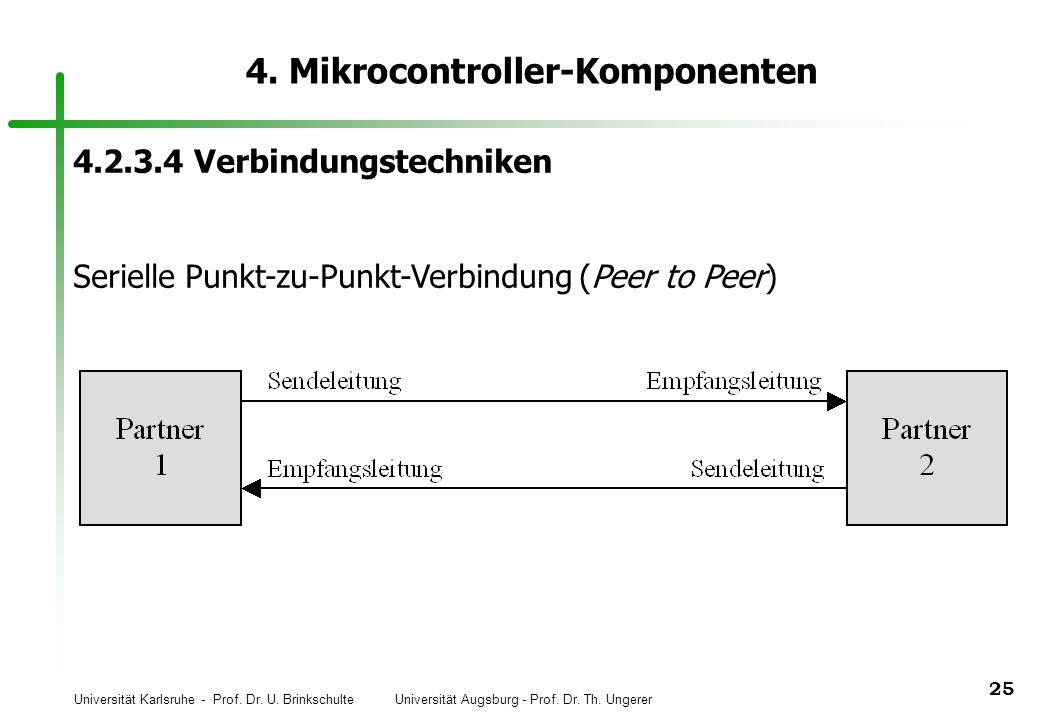

Verbindungstechniken Serielle Punkt-zu-Punkt-Verbindung (Peer to Peer)
26
4. Mikrocontroller-Komponenten
Verbindungsbusse Beispiel: SPI (Serial Peripheral Interface, Motorola) Andere serielle Busse: RS485, USB, ...
27
4. Mikrocontroller-Komponenten
Serielle Datencodierungen
28
4. Mikrocontroller-Komponenten

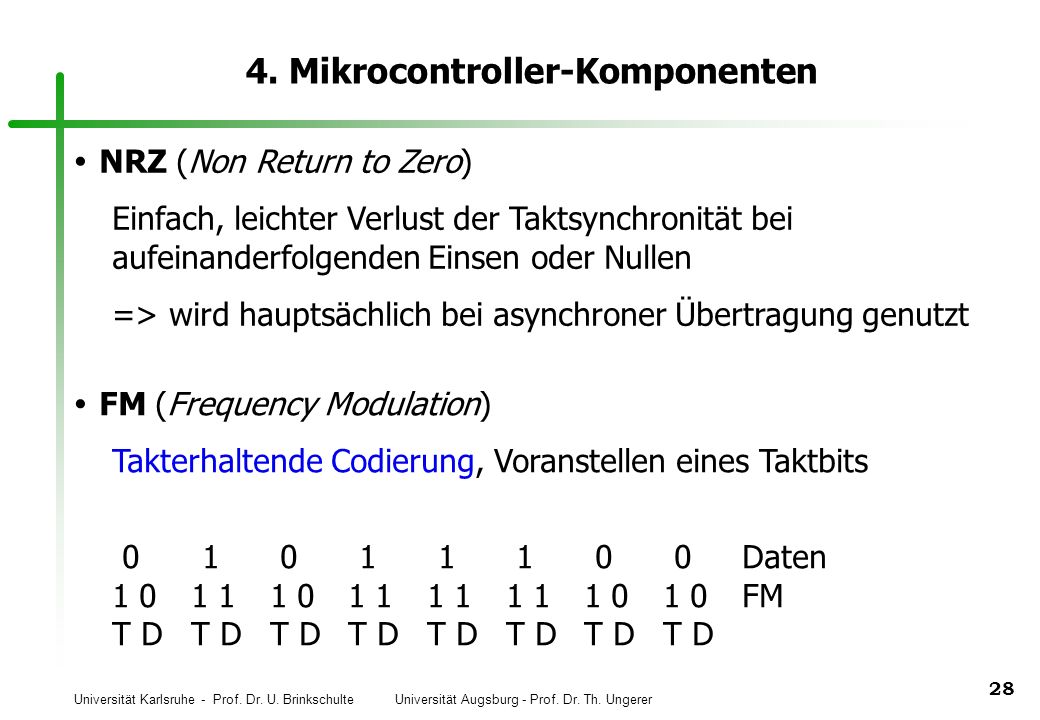

NRZ (Non Return to Zero) Einfach, leichter Verlust der Taktsynchronität bei aufeinanderfolgenden Einsen oder Nullen => wird hauptsächlich bei asynchroner Übertragung genutzt FM (Frequency Modulation) Takterhaltende Codierung, Voranstellen eines Taktbits Daten FM T D T D T D T D T D T D T D T D
29
4. Mikrocontroller-Komponenten

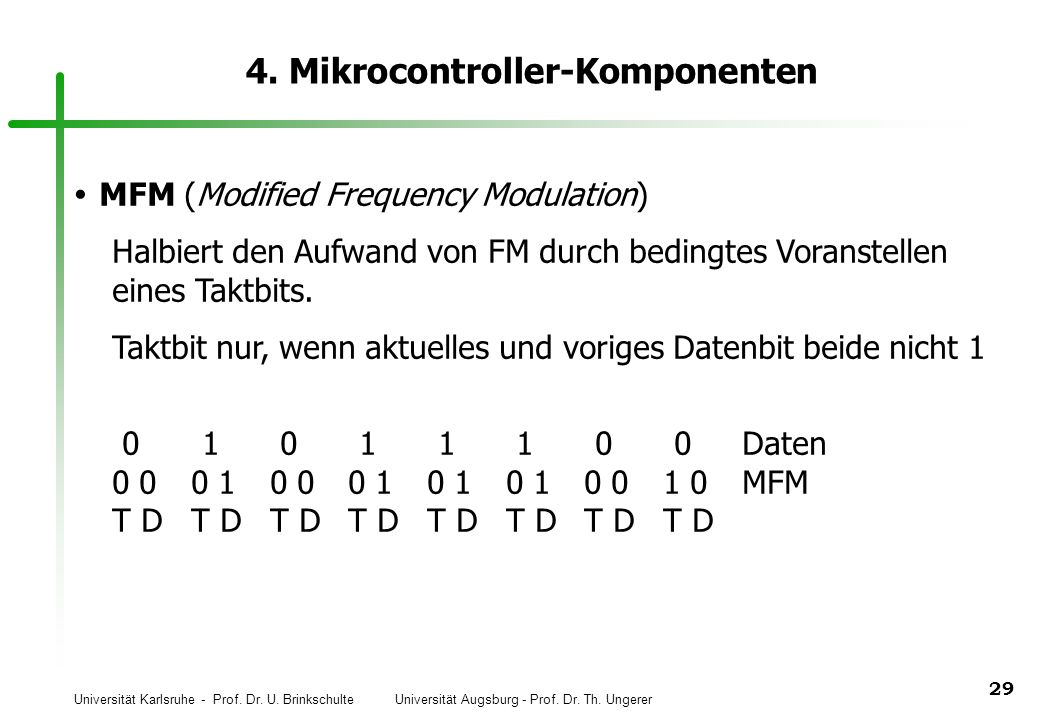

MFM (Modified Frequency Modulation) Halbiert den Aufwand von FM durch bedingtes Voranstellen eines Taktbits. Taktbit nur, wenn aktuelles und voriges Datenbit beide nicht 1 Daten MFM T D T D T D T D T D T D T D T D
30
4. Mikrocontroller-Komponenten
Manchester Biphase Wird z.B. bei Ethernet benutzt Signalpegel wechselt grundsätzlich bei jeder Taktflanke Stimmt der resultierende Wert nicht mit dem Bitwert überein: => zweiter Wechsel Daten Manch.
31
4. Mikrocontroller-Komponenten
4.2.4 Analoge Ein-/Ausgabeeinheiten zur Verarbeitung durch den Prozessorkern müssen analoge in digitale Signale gewandelt werden
32
4. Mikrocontroller-Komponenten
Wandlungsfunktion: bei n Bit Auflösung => Aufteilung in 2n Schritte ULSB = (Umax – Umin) / 2n Digital/Analog-Wandlung U = (Z ULSB) + Umin Analog/Digital-Wandlung Z = (U – Umin) / ULSB
33
4. Mikrocontroller-Komponenten

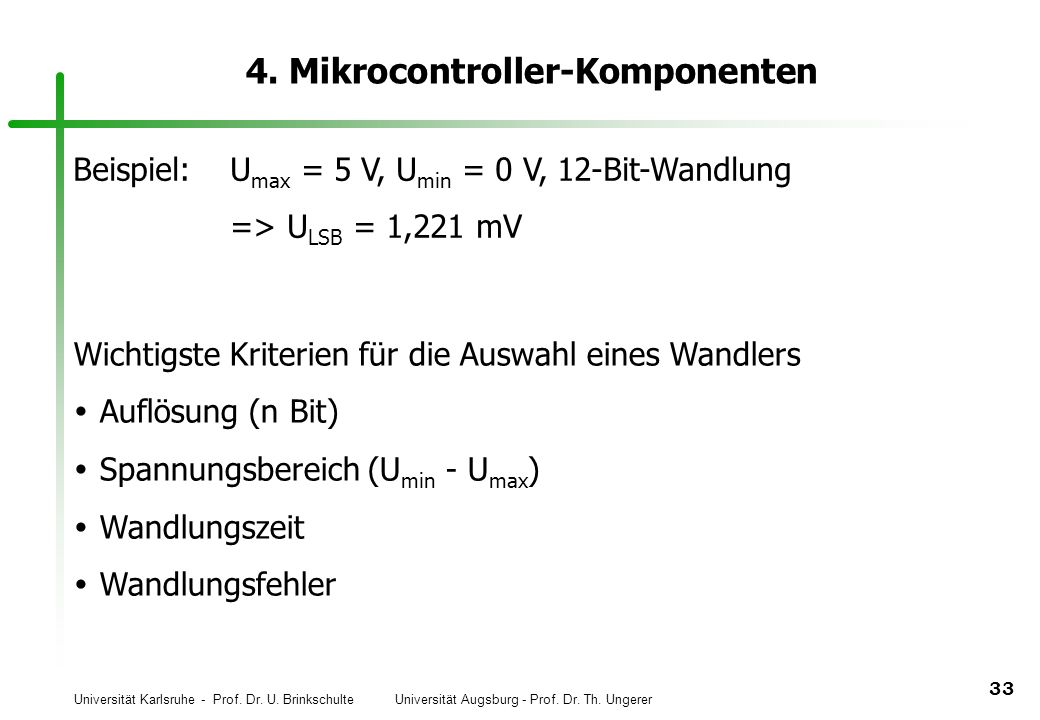

Beispiel: Umax = 5 V, Umin = 0 V, 12-Bit-Wandlung => ULSB = 1,221 mV Wichtigste Kriterien für die Auswahl eines Wandlers Auflösung (n Bit) Spannungsbereich (Umin - Umax) Wandlungszeit Wandlungsfehler
34
4. Mikrocontroller-Komponenten
Digital/Analog-Wandlung R/2R-Widerstandsnetzwerk
35
4. Mikrocontroller-Komponenten
Funktion des Wandlers: Ik = z3 (Uref / 2R) + z2 (Uref / 4R) + z1 (Uref / 8R) + z0 (Uref / 16R) Für den Operationsverstärker gilt näherungsweise: U = -R Ik Daraus folgt: U = - (z3 (Uref / 2) + z2 (Uref / 4) + z1 (Uref / 8) + z0 (Uref / 16)) = - (z z z121 + z020) Uref / 24 = - Z Uref / 24 oder für n Bit: U = - Z Uref / 2n
36
4. Mikrocontroller-Komponenten
Statische Wandlungsfehler:
37
4. Mikrocontroller-Komponenten

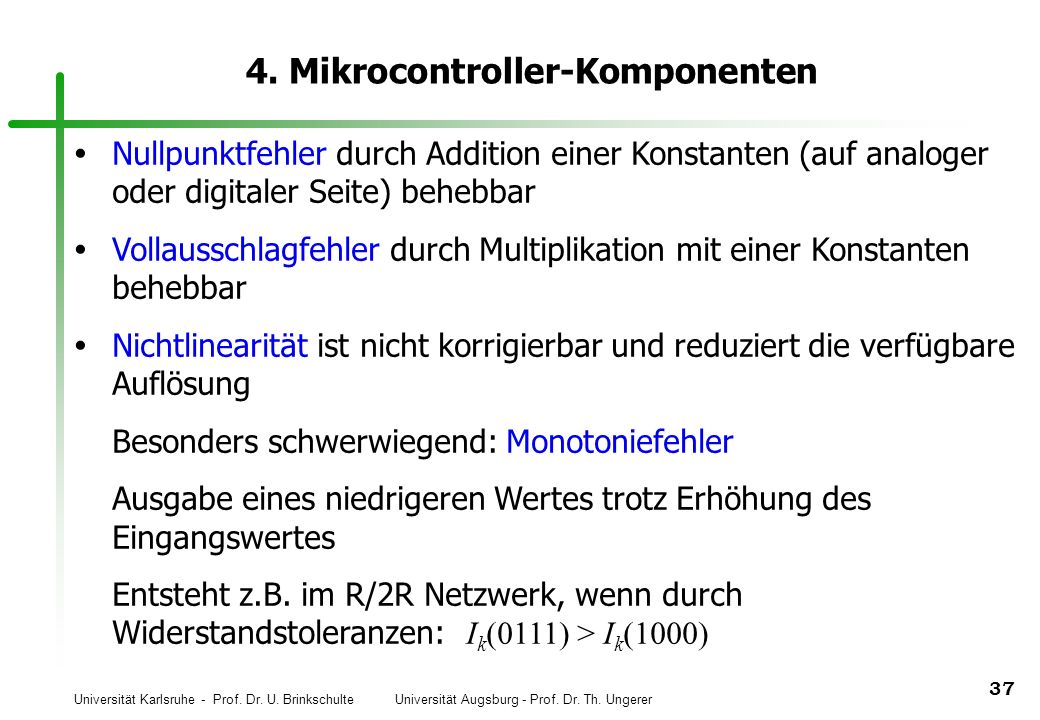

Nullpunktfehler durch Addition einer Konstanten (auf analoger oder digitaler Seite) behebbar Vollausschlagfehler durch Multiplikation mit einer Konstanten behebbar Nichtlinearität ist nicht korrigierbar und reduziert die verfügbare Auflösung Besonders schwerwiegend: Monotoniefehler Ausgabe eines niedrigeren Wertes trotz Erhöhung des Eingangswertes Entsteht z.B. im R/2R Netzwerk, wenn durch Widerstandstoleranzen: Ik(0111) > Ik(1000)
38
4. Mikrocontroller-Komponenten
Dynamische Fehler: Glitches durch Wettläufe im Umschaltzeitpunkt, z.B. bei 0111 1000 Abhilfe: Abtast-/Halteglied (Sample and Hold)
39
4. Mikrocontroller-Komponenten
Analog/Digital-Wandlung Prinzipielle Wandlungsverfahren: Parallelverfahren sehr schnell, hoher HW-Aufwand Wägeverfahren mittel schnell, mittlerer HW-Aufwand Zählverfahren (Dual Slope) langsam, geringer HW-Aufwand, störunempfindlich
40
4. Mikrocontroller-Komponenten
Beispiel: das Wägeverfahren wandelt n Bits in n Schritten
41
4. Mikrocontroller-Komponenten

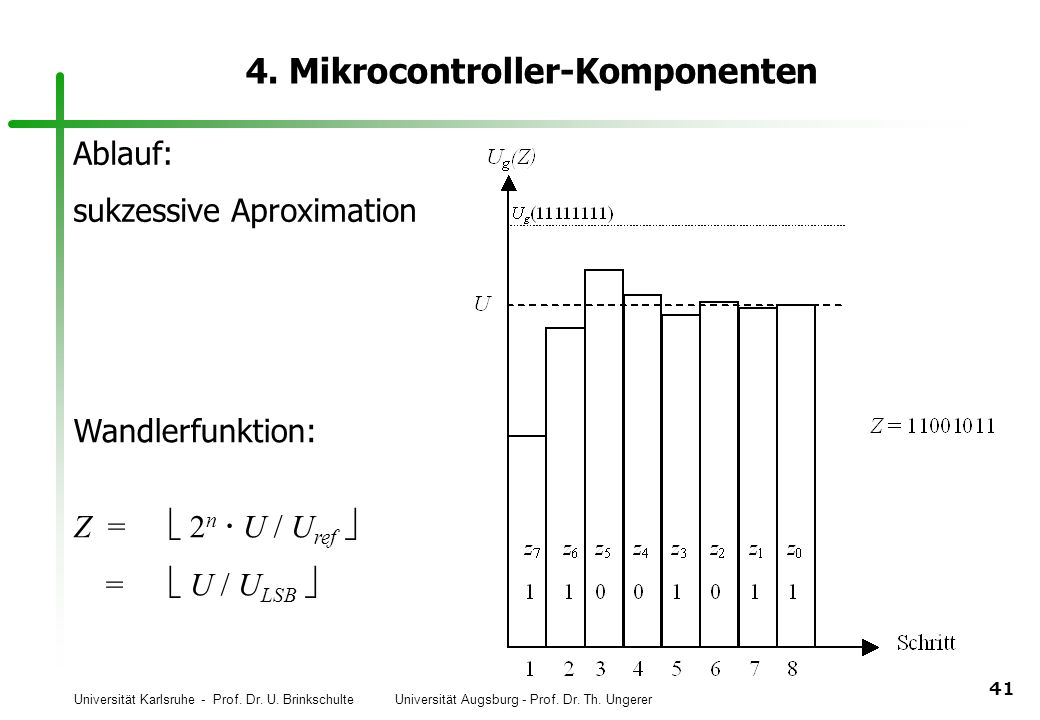

Ablauf: sukzessive Aproximation Wandlerfunktion: Z = 2n U / Uref = U / ULSB
42
4. Mikrocontroller-Komponenten
Statische Fehler: Quantisierungsrauschen systematischer Fehler, bedingt durch die begrenzte Auflösung => Abweichung des treppenförmigen vom tatsächlichen stufenlosen Analogsignal
43
4. Mikrocontroller-Komponenten
Durch die Gleichverteilung des Eingangssignals gehorcht die Abweichung statistischen Gesetzen => Rauschen Rauschamplitude: Faustformel für das Signal/Rauschverhältnis in Dezibel: SR 1.8 dB + n 6 dB Beispiele: Bit Auflösung 49.8dB 12 Bit Auflösung 73.8dB 16 Bit Auflösung 97.8dB
44
4. Mikrocontroller-Komponenten
Dynamische Fehler Amplitudenänderung des Eingangssignals über die Wandlungszeit besonders kritisch beim Wägeverfahren, da hier die empfindlichen niederwertigen Bits zuletzt gewandelt werden Eine Schwankung um mehr als 1/2 ULSB macht bereits das niederwertigste Bit unbrauchbar Abhilfe: Abtast-/Halteglied Takt-Jitter (Aperturfehler) Schwankung der Taktrate bei periodischer Abtastung analoger Signalverläufe
