1 Vorhersage von Moleküleigenschaften (I)
Leitmotiv beim rational drug design Prinizipielle Frage ist: Wie hängt der biologische Raum (Aktivität) mit dem chemischen Raum (Struktur) bei Verbindungen zusammen ? Lassen sich aus der Struktur Voraussagen treffen ?  QSAR und QSRP 11. Vorlesung Modern Methods in Drug Discovery WS04/05

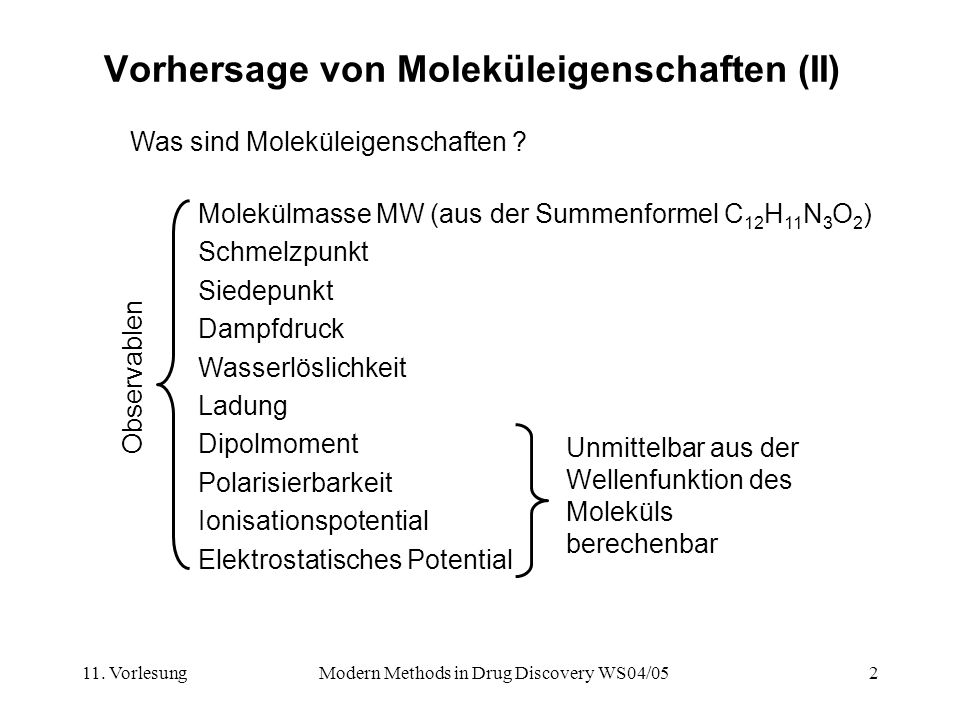

2 Vorhersage von Moleküleigenschaften (II)
Was sind Moleküleigenschaften ? Molekülmasse MW (aus der Summenformel C12H11N3O2) Schmelzpunkt Siedepunkt Dampfdruck Wasserlöslichkeit Ladung Dipolmoment Polarisierbarkeit Ionisationspotential Elektrostatisches Potential Observablen Unmittelbar aus der Wellenfunktion des Moleküls berechenbar 11. Vorlesung Modern Methods in Drug Discovery WS04/05

3 Vorhersage von Moleküleigenschaften (III)
Alle Moleküleigenschaften die sich mit physiko-chemischen Methoden messen lassen (sog. Observablen) können umittelbar mit quantenmechanischen Verfahren berechnet werden. Notwendig: Mathematische Beschreibung der Elektronenverteilung z.B. durch die Wellenfunktion des Moleküls Elektronenverteilung Quantenmechanik (QM) Positionen der Kerne Molekülmechanik (MM) 11. Vorlesung Modern Methods in Drug Discovery WS04/05

4 Modern Methods in Drug Discovery WS04/05
Quantenmechanik (I) Im Rahmen des mathematischen Formalismus sind eine Reihe von Näherungen erfoderlich. Eine der grundlegensten ist die Separierung der Bewegung der Kerne von denen der Elektronen, die sog. Born-Oppenheimer Näherung: Atomkerne sind > 1000 mal so schwer wie Elektronen und folgen den Bewegungen der schnelleren Elektronen Die Wechselwirkung zwischen geladen Teilchen (Elektronen, Kerne) läßt sich durch das Coulombsche Gesetz ausdrücken 11. Vorlesung Modern Methods in Drug Discovery WS04/05

5 Modern Methods in Drug Discovery WS04/05
Quantenmechanik (II) Die zeitliche Bewegung gemäß der klassischen Mechanik ist entsprechend des 2. Newtonschen Gesetzes gegeben Elektronen sind sehr kleine Partikel (Quanten) die deshalb sowohl Teilchen- als auch Wellencharakteristik aufweisen: Teilchen Welle Galvanische Beugung am Spalt Abscheidung 11. Vorlesung Modern Methods in Drug Discovery WS04/05

6 Schrödinger Gleichung (I)
Elektronen können als Wellenfunktion durch die zeitabhängige Schröder Gleichung beschrieben werden Falls der Hamiltonoperator H zeitunabhängig ist, kann die Zeitabhängigkeit der Wellenfunktion als Phasenfaktor ausgeklammert werden, was zur zeitunabhängigen Schrödinger Gleichung führt 11. Vorlesung Modern Methods in Drug Discovery WS04/05

7 Modern Methods in Drug Discovery WS04/05
Die Wellenfunktion Die Wellenfunktion ist ein mathematischer Ausdruck der die räumliche Anordnung der (fluktuierenden) Elektronen beschreibt Das Quadrat der Wellenfunktion gibt die Wahrscheinlichkeit P an, das Teilchen (Elektron) an einer bestimmten Stelle im Raum anzutreffen P ist eine Observable während die Wellenfunktion  selbst keine physikalische beobachtbare Größe ist. Integration über den gesammten Raum  muß 1 ergeben. 11. Vorlesung Modern Methods in Drug Discovery WS04/05

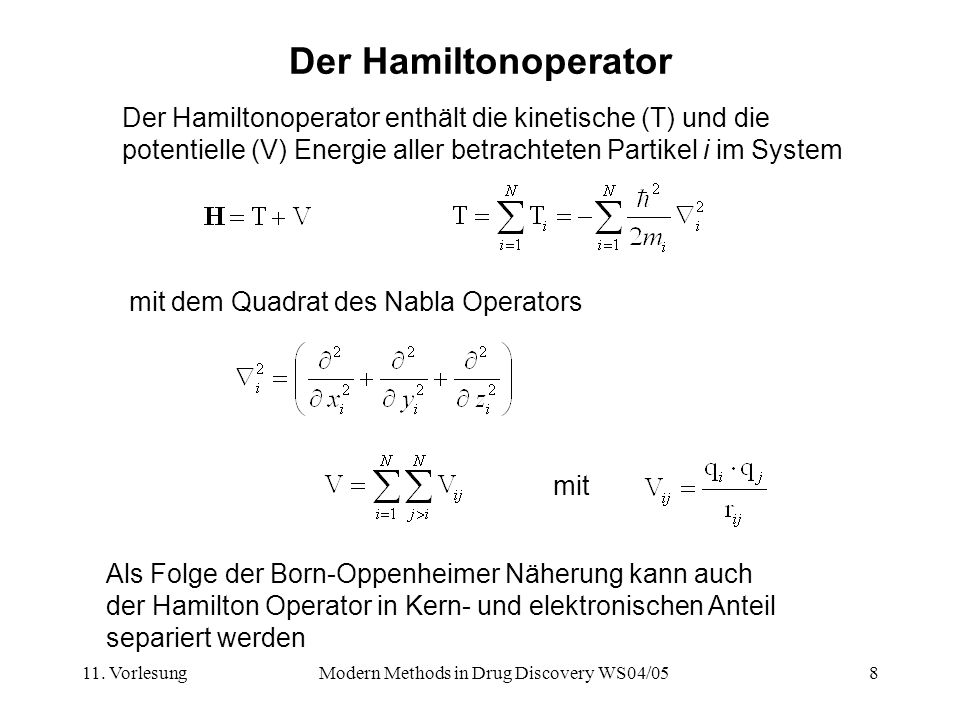

8 Modern Methods in Drug Discovery WS04/05
Der Hamiltonoperator Der Hamiltonoperator enthält die kinetische (T) und die potentielle (V) Energie aller betrachteten Partikel i im System mit dem Quadrat des Nabla Operators mit Als Folge der Born-Oppenheimer Näherung kann auch der Hamilton Operator in Kern- und elektronischen Anteil separiert werden 11. Vorlesung Modern Methods in Drug Discovery WS04/05

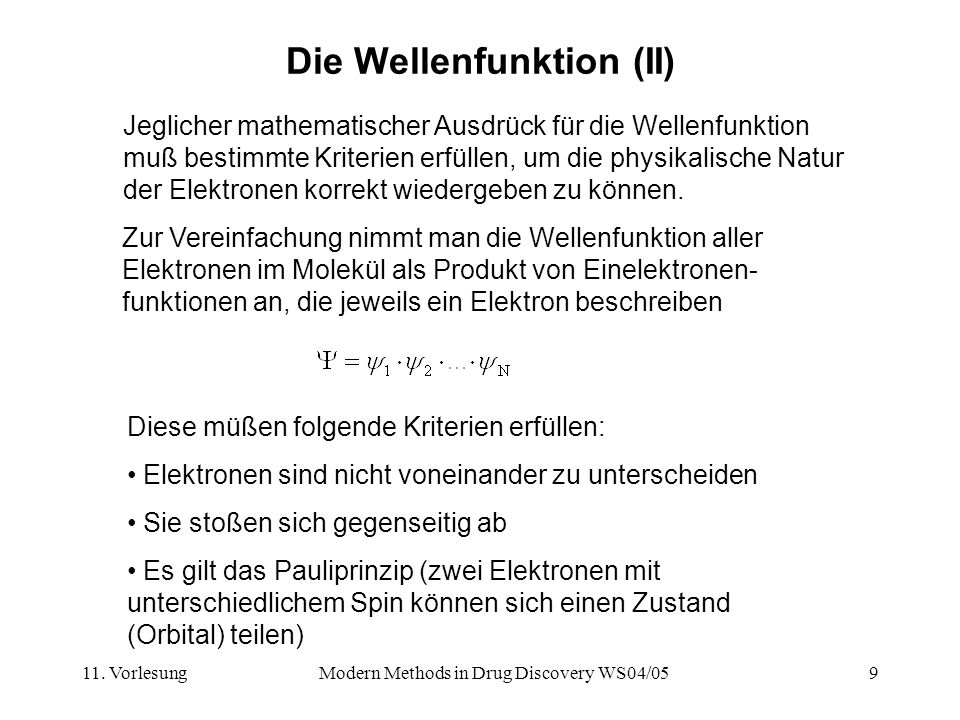

9 Die Wellenfunktion (II)
Jeglicher mathematischer Ausdrück für die Wellenfunktion muß bestimmte Kriterien erfüllen, um die physikalische Natur der Elektronen korrekt wiedergeben zu können. Zur Vereinfachung nimmt man die Wellenfunktion aller Elektronen im Molekül als Produkt von Einelektronen-funktionen an, die jeweils ein Elektron beschreiben Diese müßen folgende Kriterien erfüllen: Elektronen sind nicht voneinander zu unterscheiden Sie stoßen sich gegenseitig ab Es gilt das Pauliprinzip (zwei Elektronen mit unterschiedlichem Spin können sich einen Zustand (Orbital) teilen) 11. Vorlesung Modern Methods in Drug Discovery WS04/05

10 Schrödinger Gleichung (II)
Gemäß der Schrödingergleichung muß es verschiedene Energieniveaus für die Elektronen im Molekül geben. Diese Energien erhalten wir durch Integration und umformen zu Die zu erhaltende Energien sind allerdings abhängig von der Güte der verwendeten Wellenfunktion und deshalb immer größer oder gleich der tatsächlichen Energie. Im einfachsten Fall wählen wir zur Beschreibung der Einelektonenfunktionen 1s-Orbitale als Basissatz 11. Vorlesung Modern Methods in Drug Discovery WS04/05

11 Molekül Orbital Theorie (I)
Molekülorbitale lassen sich als Linearkombination von Atomorbitalen (LCAO-Ansatz) oder anderen Basisfunktionen darstellen z.B. für H2 allgemeiner Ausdruck für ein MO mit dem Atomorbital  11. Vorlesung Modern Methods in Drug Discovery WS04/05

12 Molekül Orbital Theorie (II)
Benutzt man den LCAO Ansatz für die Wellenfunktion so erhält man für H2    = =1 Überlappungsintegral S Wegen der Normierung der Wellenfunktion über den gesammten Raum 11. Vorlesung Modern Methods in Drug Discovery WS04/05

13 Molekül Orbital Theorie (III)
Allgemeine Form in Matrix-schreibweise: Die Lösungen der Säkulargleichungen für E ergeben die Energien der bindenden und antibindenden MOs Der hauptsächliche numerische Aufwand besteht in der Suche nach geeigneten Koeffizienten (cA, cB, ...) die vernünftige Orbital Energien ergeben.  Variationsprinzip  Hartree-Fock-Gleichungen  Self Consistent Field (SCF) Verfahren 11. Vorlesung Modern Methods in Drug Discovery WS04/05

14 Modern Methods in Drug Discovery WS04/05
Hückel Theorie (I) (1931) Limitiert auf planare, konjugierte -Systeme, -Orbitale werden vernachlässigt. Ursprüngliches Ziel war die Deutung der nicht-additiven Eigenschaften von aromatischen Verbindungen (z.B. Benzol gegenüber “Cyclohexatrien”) Die -Orbitale werden als Linearkombination aus Atomorbitalen (pz-Orbitale) erhalten (LCAO). Die -Elektronen bewegen sich in einem Feld, das von den -Elektronen und den Atomkernen erzeugt wird 11. Vorlesung Modern Methods in Drug Discovery WS04/05

15 Modern Methods in Drug Discovery WS04/05
Hückel Theorie (II) Beispiel Ethen H2C=CH2 11. Vorlesung Modern Methods in Drug Discovery WS04/05

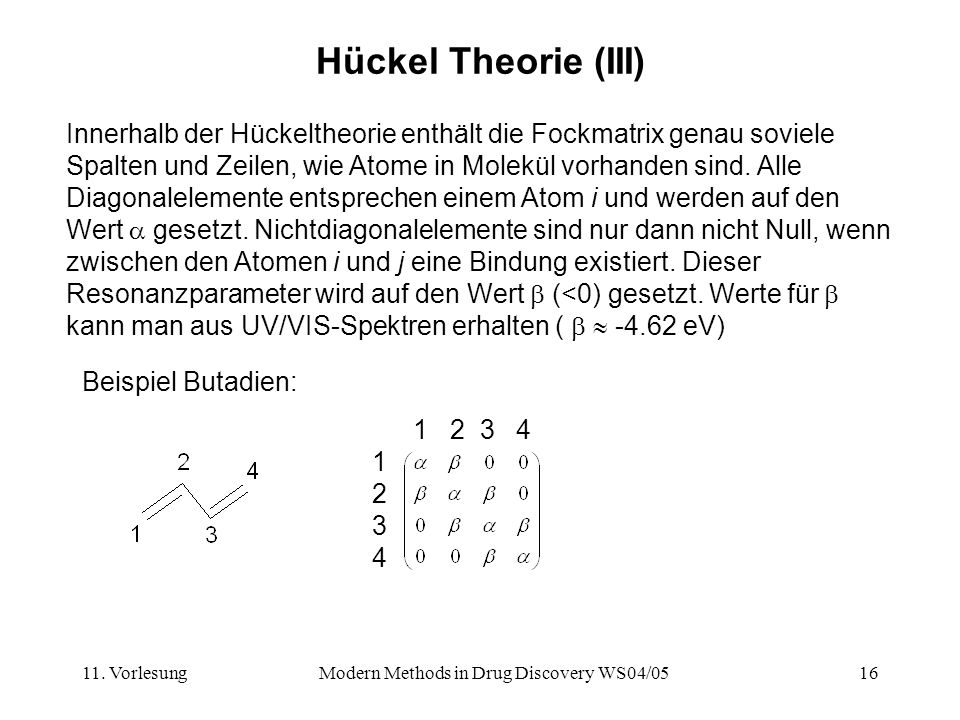

16 Modern Methods in Drug Discovery WS04/05
Hückel Theorie (III) Innerhalb der Hückeltheorie enthält die Fockmatrix genau soviele Spalten und Zeilen, wie Atome in Molekül vorhanden sind. Alle Diagonalelemente entsprechen einem Atom i und werden auf den Wert  gesetzt. Nichtdiagonalelemente sind nur dann nicht Null, wenn zwischen den Atomen i und j eine Bindung existiert. Dieser Resonanzparameter wird auf den Wert  (<0) gesetzt. Werte für  kann man aus UV/VIS-Spektren erhalten (   eV) Beispiel Butadien: 11. Vorlesung Modern Methods in Drug Discovery WS04/05

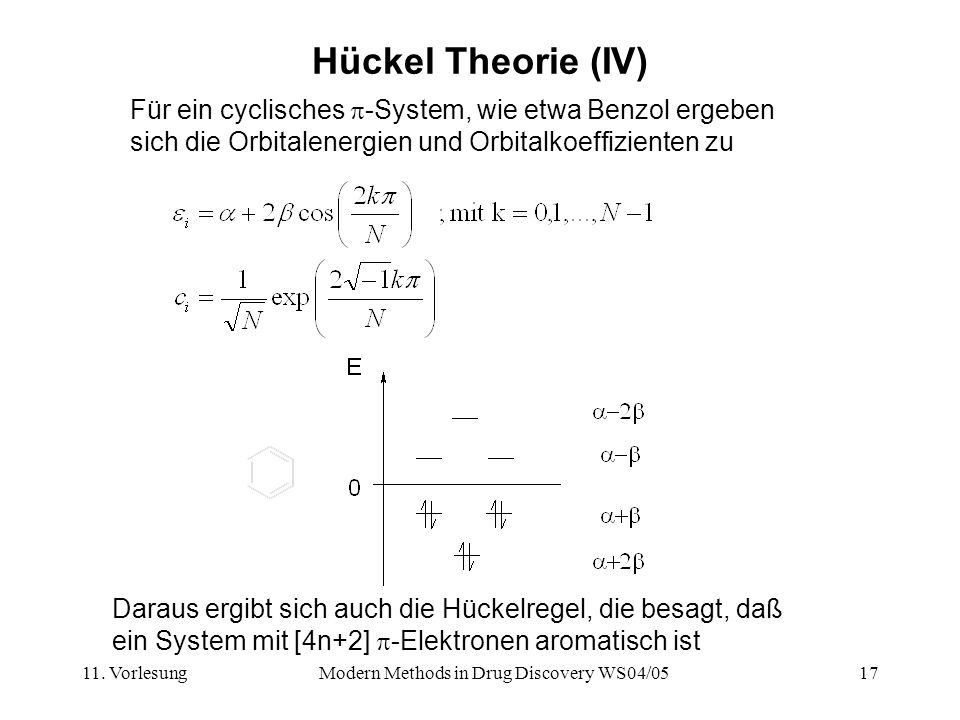

17 Modern Methods in Drug Discovery WS04/05
Hückel Theorie (IV) Für ein cyclisches -System, wie etwa Benzol ergeben sich die Orbitalenergien und Orbitalkoeffizienten zu Daraus ergibt sich auch die Hückelregel, die besagt, daß ein System mit [4n+2] -Elektronen aromatisch ist 11. Vorlesung Modern Methods in Drug Discovery WS04/05

18 Modern Methods in Drug Discovery WS04/05
Hückel Theorie (V) Anwendungen der Hückelmethode zur Vorhersage und Interpretation von UV/VIS-Spektren Unterschiedliche  Parameter für unterschiedliche Atome (C,N,O) ermöglichen die Anwendung der Hückeltheorie auf weitere Moleküle Experimentell können Orbitalenergien direkt durch Photoelektronenspektroskopie (PES) bestimmt werden, und damit auch  (Ionisationspotential) und  11. Vorlesung Modern Methods in Drug Discovery WS04/05

19 Hartree-Fock basierte Methoden
HY = EY Born-Oppenheimer Näherung Ein-Determinanten Ansatz Hartree-Fock-Gleichungen ZDO-Nährung Valenzelektronen Parameter Optimierte Basissätze all electron RHF Semiempirische Methoden mit minimalem Basissatz Ab initio Methoden mit endlichem Basissatz Multi-Determinanten Ansätze Valenzelektronen UHF ECP spin (a,b) space Semiempirische CI Verfahren CI MCSCF CASSCF 11. Vorlesung Modern Methods in Drug Discovery WS04/05

20 Semiempirische Methoden (I)
Das Problem von ab initio Rechnungen ist die N4 Abhängigkeit von der Anzahl der Zwei-Elektronen Integrale. Diese sind durch die Anzahl der Basisfunktionen und die Wechselwirkungen zwischen Elektronen auf verschiedenen Atomen bedingt. In semiempirischen Verfahren wird der numerische Aufwand durch Annahmen und Näherungen stark reduziert: 1. Nur Valenzelektronen werden betrachtet, Rumpfelektronen werden mittels der effektiven Kernladung beschrieben die ein effektives Potential bilden (frozen core) 2. Minimaler Basissatz wird verwendet (ein s und drei p-Orbitale pro Atom), aber dafür exakte STOs die orthogonal zueinander sind. 3. Zero Differential Overlap (ZDO) Näherung 11. Vorlesung Modern Methods in Drug Discovery WS04/05

21 Semiempirische Methoden (II)
Seit 1965 wurde eine Reihe von semiempirischen Verfahren vorgestellt die zum Teil noch heute für die Vorhersage und Simulation von elektromagnetischen Spektren von Bedeutung sind: CNDO/S, INDO/S, ZINDO Als besonders erfolgreich zur Berechnung von Molekül-eigenschaften haben sich seit ihrer Einführung MNDO (Modified Neglect of Diatomic Overlap) Thiel et al. 1975, AM1 (Austin Model 1) Dewar et al und PM3 (Parameterized Method 3) J.P.P. Stewart 1989 herausgestellt. Das liegt u.a. auch an ihrer weitläufigen Verbreitung durch das Programmpaket MOPAC und dessen spätere Konkurrenten. Alle drei basieren auf derselben Näherungsstufe NDDO und unterscheiden sich vor allem in der jeweiligen Parametrisierung der einzelnen Atome. 11. Vorlesung Modern Methods in Drug Discovery WS04/05

22 Modern Methods in Drug Discovery WS04/05
AM1 (Austin Model 1) Dewar, Stewart et al. J.Am.Chem.Soc. 107 (1985) 3902 Vorteile gegenüber MDNO: + bessere Molekülgeometrien v.a. bei hypervalenten Elementen (P, S) + H-Brücken (aber mit der Tendenz zur Gabelung) + Aktiverungsenergien bei chemischen Reaktionen Schwächen von AM1 (und allen Verfahren auf NDDO Basis): - hypervalente Elementen allgemein, da keine d-Orbitale Verbindungen mit freien Elektronenpaaren NO2-Verbindungen 11. Vorlesung Modern Methods in Drug Discovery WS04/05

23 PM3 (Parameterized Method 3)
J.J.P. Stewart J.Comput.Chem. 10 (1989) 209 Im Gegensatz zu den bisherigen Methoden erfolgte die Parametrisierung stärker durch statistisches Kalkül Vorteile gegenüber AM1: + bessere Molekülgeometrien bei C, H, P und S + NO2-Verbindungen besser Nachteile gegenüber AM1: Alle übrigen N-haltigen Verbindungen schlechter höhere Atomladungen führen zu polarerem Charakter der Moleküle Nicht alle parametrisierten Elemente (Mg, Al) liefern zuverläßige Erbgebnisse für alle Substanzklassen 11. Vorlesung Modern Methods in Drug Discovery WS04/05

24 Moleküleigenschaften aus semiempirischen QM-Rechnungen (I)
Im Gegensatz zu ab initio Rechnungen wurden die semiemprischen Methoden MNDO, AM1 und PM3 an experimentellen Daten kalibriert: Bildungswärmen Molekülgeometrien (Bindungslängen, Winkel) Dipolmomente Ionisationspotentiale Dadurch sind die Ergebnisse von semiempirische Methoden bei diesen Eigenschaften oft denen von ab initio Rechnungen auf niedrigem Niveau (mit vergleichbartem Rechenaufwand) überlegen. 11. Vorlesung Modern Methods in Drug Discovery WS04/05

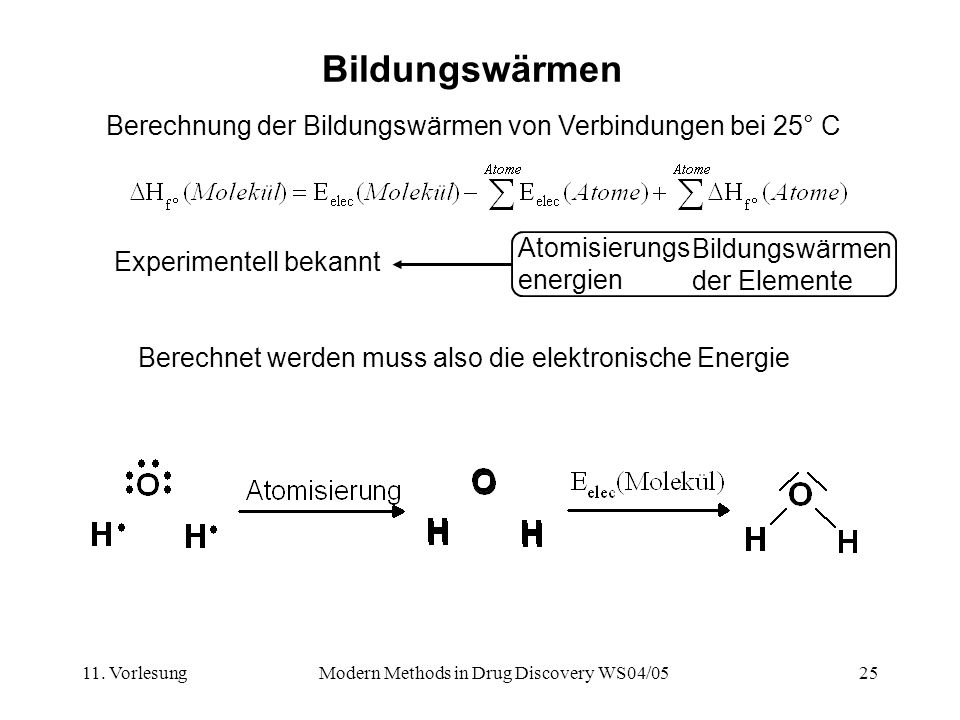

25 Modern Methods in Drug Discovery WS04/05
Bildungswärmen Berechnung der Bildungswärmen von Verbindungen bei 25° C Atomisierungsenergien Bildungswärmen der Elemente Experimentell bekannt Berechnet werden muss also die elektronische Energie 11. Vorlesung Modern Methods in Drug Discovery WS04/05

26 Vergleich der Methoden
Berechnung der Bildungswärmen von Verbindungen bei 25° C Durchschnittlicher absoluter Fehler (in kcal/mol) Anzahl Verbindungen Methode (C, H, N, O, sowie) MNDO AM1 PM MNDO/d Al (29) Si (84) P (43) S (99) Cl (85) Br (51) I (42) Zn (18) Hg (37) Mg (48) 11. Vorlesung Modern Methods in Drug Discovery WS04/05

27 Neue Semiempirische Methoden seit 1995
MNDO/d Thiel & Voityuk J.Phys.Chem. 100 (1996) 616 Erweitert die MNDO-Methode um d-Obitale und ist “kompatibel” mit den bereits für MNDO parametrisierten Atomen PM3(tm), PM5 d-Orbitale für Elemente der Übergangsreihen (Transition Metals) SAM1 Semi ab initio Method 1 Bestimmte Integrale werden konsequent berechnet, deshalb auch für Übergangsmetalle (Cu, Fe) anwendbar AM1* Winget, Horn et al J.Mol.Model. 9 (2003) 408. d-Orbitale für Elemente ab der 3. Periode (P,S, Cl) 11. Vorlesung Modern Methods in Drug Discovery WS04/05

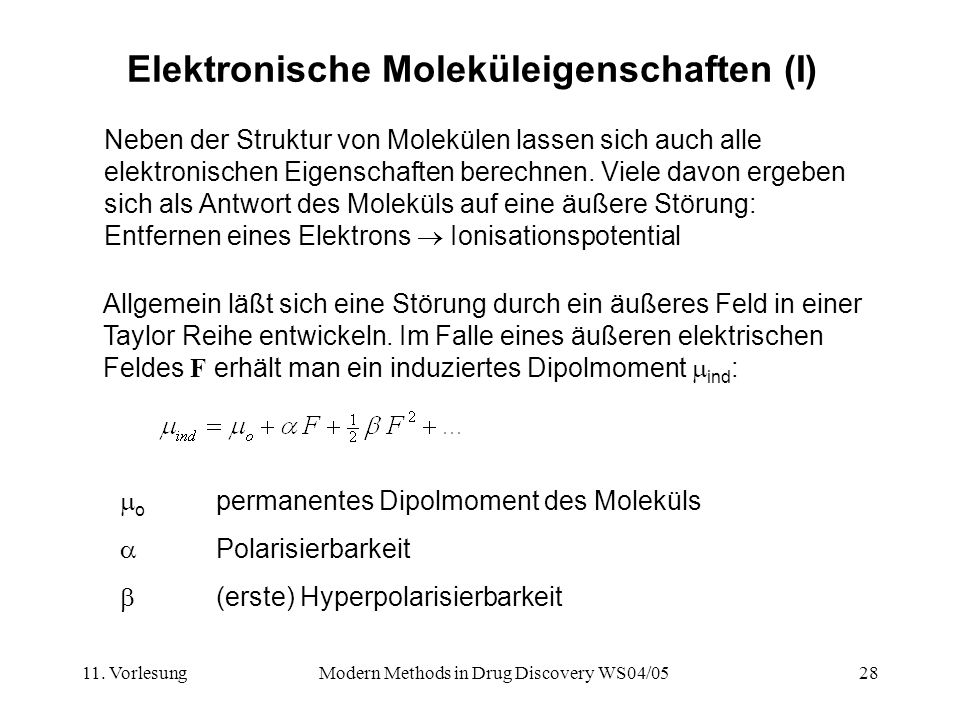

28 Elektronische Moleküleigenschaften (I)
Neben der Struktur von Molekülen lassen sich auch alle elektronischen Eigenschaften berechnen. Viele davon ergeben sich als Antwort des Moleküls auf eine äußere Störung: Entfernen eines Elektrons  Ionisationspotential Allgemein läßt sich eine Störung durch ein äußeres Feld in einer Taylor Reihe entwickeln. Im Falle eines äußeren elektrischen Feldes F erhält man ein induziertes Dipolmoment mind: mo permanentes Dipolmoment des Moleküls a Polarisierbarkeit b (erste) Hyperpolarisierbarkeit 11. Vorlesung Modern Methods in Drug Discovery WS04/05

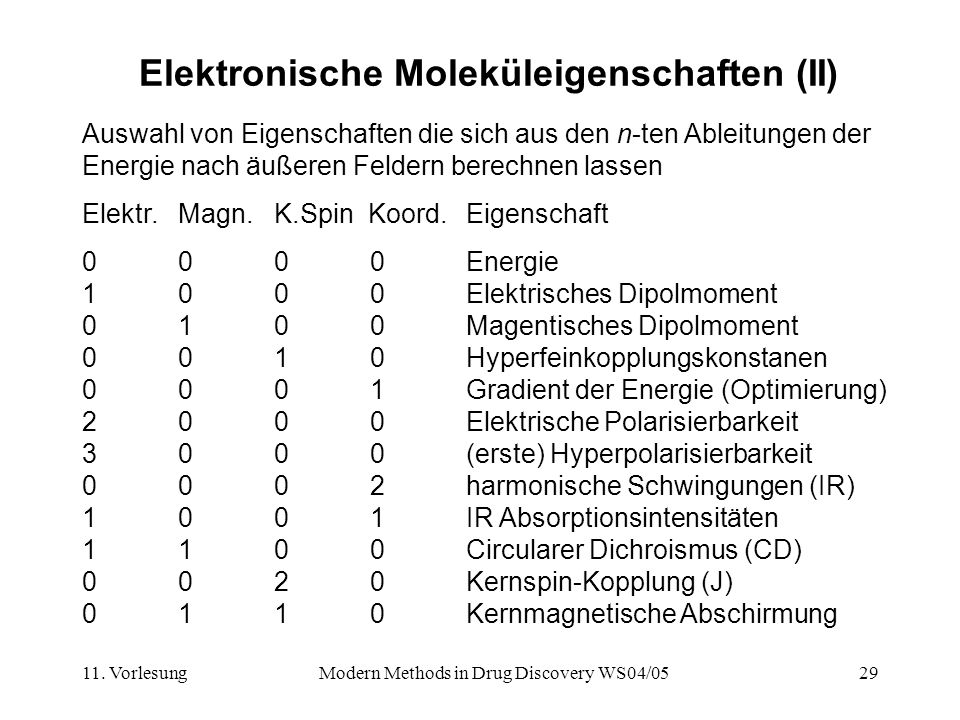

29 Elektronische Moleküleigenschaften (II)
Auswahl von Eigenschaften die sich aus den n-ten Ableitungen der Energie nach äußeren Feldern berechnen lassen Elektr. Magn. K.Spin Koord. Eigenschaft Energie Elektrisches Dipolmoment Magentisches Dipolmoment Hyperfeinkopplungskonstanen Gradient der Energie (Optimierung) Elektrische Polarisierbarkeit (erste) Hyperpolarisierbarkeit harmonische Schwingungen (IR) IR Absorptionsintensitäten Circularer Dichroismus (CD) Kernspin-Kopplung (J) Kernmagnetische Abschirmung 11. Vorlesung Modern Methods in Drug Discovery WS04/05

30 Molekulares Elektrostatisches Potential (I)
Durch die Kerne Z und Elektronen i eines Moleküls entsteht eine Ladungsverteilung im Raum. An jedem beliebigen Punkt r kann man das dadurch enstehende Potential V(r) bestimmen: Während der Kernanteil lediglich die Ladungen der Kerne enthält, ist für den elektronischen Teil eine Wellenfunktion notwendig. Zur Erinnerung: In Kraftfeldern benutzt man Atomladungen (auf den Atomen) die die elektrischen Multipole wiedergeben 11. Vorlesung Modern Methods in Drug Discovery WS04/05

31 Molekulares Elektrostatisches Potential (II)
Zur Bestimmung des MEP an einem Punkt r ersetzt man in der Praxis die Integration durch eine Summation über hinreichend kleine Volumenelemente. Zur Visualisierung gibt man das MEP beispielsweise auf der van der Waals Oberfläche an Eine weitere Möglichkeit ist die Darstellung von Oberflächen mit jeweils gleichem Potential (Isocontur) Aus: A. Leach, Molecular Modelling, 2nd ed. 11. Vorlesung Modern Methods in Drug Discovery WS04/05

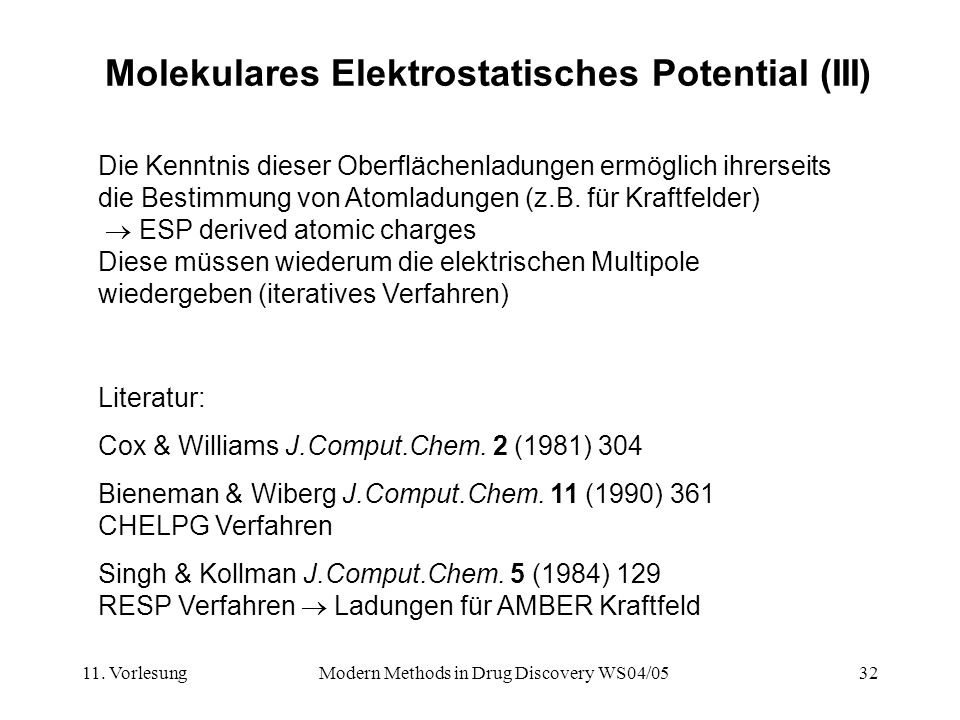

32 Molekulares Elektrostatisches Potential (III)
Die Kenntnis dieser Oberflächenladungen ermöglich ihrerseits die Bestimmung von Atomladungen (z.B. für Kraftfelder)  ESP derived atomic charges Diese müssen wiederum die elektrischen Multipole wiedergeben (iteratives Verfahren) Literatur: Cox & Williams J.Comput.Chem. 2 (1981) 304 Bieneman & Wiberg J.Comput.Chem. 11 (1990) 361 CHELPG Verfahren Singh & Kollman J.Comput.Chem. 5 (1984) 129 RESP Verfahren  Ladungen für AMBER Kraftfeld 11. Vorlesung Modern Methods in Drug Discovery WS04/05

33 Quantenmechanische Deskriptoren (Auswahl)
Atomladungen (partial atomic charges) Keine Observablen ! Mulliken Populationsanalyse Electrostatic potential (ESP) derived charges Dipolmoment Polarisierbarkeit HOMO / LUMO Energien (eV) der Grenzorbitale WienerJ (Pfad Nummer) Covalent hydrogen bond acidity/basicity Differenz der HOMO/LUMO Energien zu Wasser  H-Brücken Eigenschaften Lit: M. Karelson et al. Chem.Rev. 96 (1996) 1027 11. Vorlesung Modern Methods in Drug Discovery WS04/05

34 Moleküleigenschaften aus semiempirischen Methoden (II)
Welche Methode für welchen Zweck ? Nur strukturelle Eigenschaften (Molekülgeometrie): PM3 v.a. bei NO2-Verbindungen Elektronische Eigenschaften: MNDO bei halogenhaltigen Verbindungen (Cl, Br, I) AM1 bei hypervalenten Elementen, H-Brücken Die gleichen Deskriptoren aus unterschiedlichen Methoden sind nicht direkt vergleichbar ! 11. Vorlesung Modern Methods in Drug Discovery WS04/05

35 Moleküleigenschaften aus Kraftfeldern
Prinzipbedingt weisen Kraftfelder eine noch stärkere Abhängigkeit von der Parametrisierung auf. Dadurch lassen sich eigentlich nur Voraussagen über die Struktur ( Docking) und, in begrenztem Umfang, über Schwingungsspektren (IR) machen Aufgrund des geringen Rechenaufwandes sind Kraftfelder aber sehr gut geeignet, um Konformations-suchen durchzuführen.  4D-QSAR (verschiedene gedockte Konformationen, z.B. in Cytochrom P450) 11. Vorlesung Modern Methods in Drug Discovery WS04/05

36 Moleküleigenschaften aus Moleküldynamik Simulationen
Bindungsaffinitäten, genauer gesagt freie Bindungsenergien DG von Liganden an Enzyme aus Free Energy Perturbation Rechnungen Vorteil: relativ genaue Vorhersagen Nachteil: sehr rechenzeitaufwenig, daher nur wenige Liganden durchführbar Lit.: A.R. Leach Molecular Modelling, Longman. 11. Vorlesung Modern Methods in Drug Discovery WS04/05
