1 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
3. Übung: Analyse von Wetterkarten in 300 und 500 hPa Nächste Übung Donnerstag, , 14:00 MEZ Listen Anwesenheitsliste A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

2 A. H. Fink, V. Ermert METSYN Übung Synoptik WS 2011/2012
Wetterbesprechung Einteilung Termin Referent(in) Studienfach Do 1. Nils Küchler 2. Timm Griesbach Bachelor GeoMet Fr 1. Lou Wio 2. Martin Schönebeck Do 1. Clara Burgard 2. Sandra Niehues 1. Belinda Strahl 2. Nina Bellenbaum 1. Marius Michalak 2. Dennis Kokott 1. Wahed Achterberg 2. Tobias Marke 1. Sven Wöhrle 2. Bachelor Geographie Donnerstag-Termin: Analyse Mi-Fr 00 & 12 UTC; Vorhersage Fr & Sa Freitag-Termin: Analyse Sa-Mo 00 & 12 UTC; Vorhersage Sa & So A. H. Fink, V. Ermert METSYN Übung Synoptik WS 2011/2012

3 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Geopotenzial () =2/T=7, rad s-1 Fz= 2r (Zentrifugalbeschl.) cos()=r/R |Fz|=2Rcos() g*=Schwerebeschleunigung geff= g* + 2r =effektive Erdbeschl.  R=6370 km r  Fz g* geff geff zeigt nur am Pol und Äquator auf den Erdmittelpunkt. geff steht senkrecht auf Erdspheroid mit äquatorialer Ausbauchung A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

4 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Geopotenzial () Das Geopotenzial ist die mit der Einheitsmasse normierte Arbeit (in m2 s-2 oder J kg-1), die nötig ist, um die Einheitsmasse (1 kg) auf der Breite  von NN auf die Höhe z‘ zu bringen. Beachte: Da die Erde ein Rotationsellipsoid darstellt, zeigt die Senkrechte nur am Äquator und den Polen zum Erdmittelpunkt. Bei geff tritt ein Breiteneffekt durch die Zentrifugalbeschleunigung (2Rcos()) auf. Die Äquipotenzialflächen (=const.) sind Rotationsellipsoide. A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

5 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
geopotenzielle Höhe (Z) Die geopotenzielle Höhe ist das „normierte Geopotenzial“, da das Geopotenzial durch durch die Normalschwere in 45°N bzw. S (g0=9,80665 m s-2) geteilt wird. In 45°N bzw. S entspricht die geopotenzielle Höhe, unter Vernachlässigung der Höhenabhängigkeit der Schwerebeschleunigung, der metrischen Höhe. Als Isohypsen werden die Linien gleicher geopotenzielle Höhe bezeichnet. Die Einheit der geopotenziellen Höhe ist das sog. geopotenzielle Meter (gpm). In Meereshöhe gilt in 45°N bzw. S: 1 m = 1 gpm. A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

6 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Absolute Topographie Die absolute Topographie umfasst die Linien gleicher geopoten-zieller Höhe einer Druckfläche (z. B. 500 hPa). Sie stellt somit eine isobare Fläche durch Höhenlinien dar, welche sich auf das Meeresniveau beziehen. Die absolute Topographie zeigt die Verteilung von kalten und warmen Luftmassen zwischen dem Boden und dem betrachteten Druckniveau und lässt auf Strahlströme schließen. kalt Absolute Topographie der 500 hPa Fläche vom um 00 UTC. Quelle: DWD Strahlstrom warm Isohypse A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

7 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

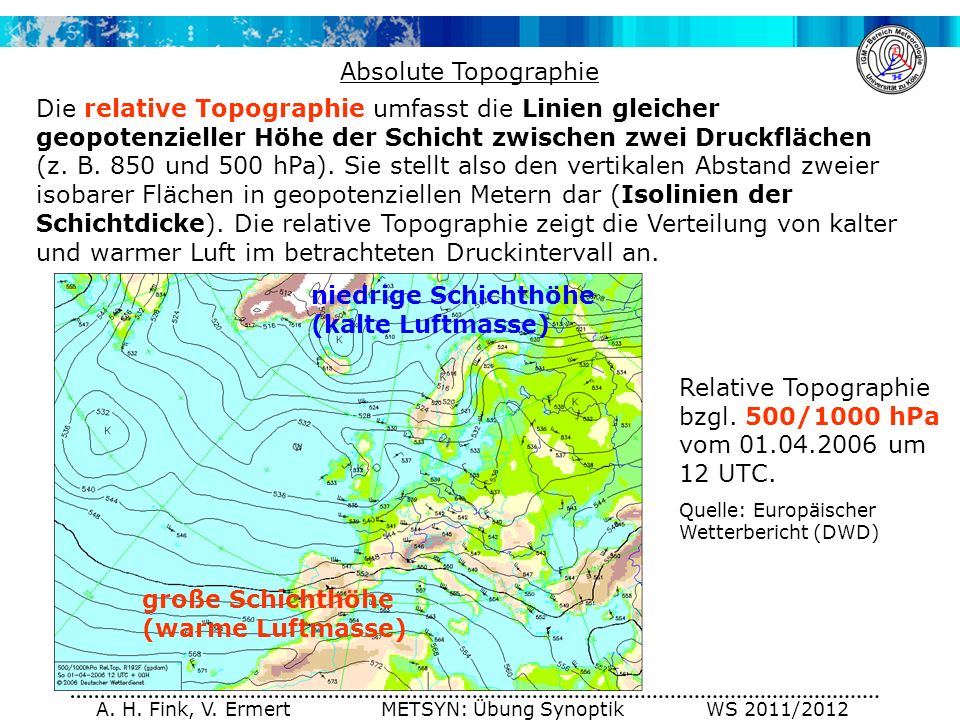

Absolute Topographie Die relative Topographie umfasst die Linien gleicher geopotenzieller Höhe der Schicht zwischen zwei Druckflächen (z. B. 850 und 500 hPa). Sie stellt also den vertikalen Abstand zweier isobarer Flächen in geopotenziellen Metern dar (Isolinien der Schichtdicke). Die relative Topographie zeigt die Verteilung von kalter und warmer Luft im betrachteten Druckintervall an. niedrige Schichthöhe (kalte Luftmasse) Relative Topographie bzgl. 500/1000 hPa vom um 12 UTC. Quelle: Europäischer Wetterbericht (DWD) große Schichthöhe (warme Luftmasse) A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

8 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Gleichgewichtswinde geostrophischer Wind (vg) im (x,y,z)-System Fp Fc ist prop. zu v p0 p0+p p0+2 p T H vg Fc Geostrophischer Wind: Gleichgewicht zwischen Druckgradientkraft und Corioliskraft Voraussetzung: zonal symetrische Verteilung kalter und warmer Luftmassen, d. h. auf einer z-Fläche herrscht: niedriger Druck im kalten Bereich hoher Druck in warmer Region A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

9 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Gleichgewichtswinde geostrophischer Wind (vg) im (x,y,p)-System Vorteile des (x,y,p)-Systems: keine Abh. von der Dichte =(z) Es gilt: und somit: Im (x,y,p)-System weht der geostrophische Wind parallel zu den Isohypsen (Linien gleicher geopotenzieller Höhe), auf der Nordhalbkugel mit den niedrigeren Werten zur Linken. A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

10 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Gleichgewichtswinde geostrophischer Wind (vg) im (x,y,p)-System Isohypse Im (x,y,p)-System weht der geostrophische Wind parallel zu den Isohypsen, auf der Nordhalbkugel mit den niedrigeren Werten zur Linken. A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

11 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Gleichgewichtswinde Gradientwind (vG) Subgeostrophie Supergeostrophie H p0 p0+p p0+2 p T p0+3 p Fp Fc ist prop. zu v p0 p0+p p0+2 p T p0+3 p H FZ Fp vG Fc vG FZ Fc gekrümmte Trajektorien (Bahnen) Zentrifugalkraft Fz Gradientwind: Gleichgewicht zwischen Druck-gradientkraft, Corioliskraft und Zentrifugalkraft A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

12 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Gleichgewichtswinde Reibungswind (vR) vR Reibung  vG Planetare Grenzschicht Reibung mit dem Boden Ekman-Spirale zunehmende Ablenkung des Windes in Richtung des tiefen Drucks Grenzschicht Größe der Ablenkung () am Boden: über Land: =20-30° über Meer: =10-20° A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

13 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Gleichgewichtswinde Reibungswind (vR) Fp vR  FR vG Fc Der sog. Reibungswind ist der geostrophische Wind unter Einbeziehung der Reibungskraft, die der Bewegungsrichtung entgegen gerichtet ist. Unter Vernachlässigung der Meridiankonvergenz können durch den geostrophischen Wind keine Druckgegensätze abgebaut werden, da dann der geostrophische Wind divergenzfrei ist! => ageostrophische Winde (z. B. Reibungswind) sind notwendig A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

14 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
thermischer Wind (vT) vg0 p1 vT p0 vg1 Annahme: geostrophisches Gleichgewicht ist gültig => geostrophischer Wind Der sog. thermische Wind ist die vertikale Scherung des geostrophischen Windes, d. h. er ist die Differenz des geostrophischen Windes unterschiedlicher Höhenniveaus. A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

15 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
thermischer Wind (vT) geneigte Druckflächen als Folge von unterschiedlich temperierten Luftmassen: Neigung nimmt mit Höhe zu  nimmt mit Höhe zu vg nimmt mit Höhe zu Quelle: Fig. 3.8 in Holton (1992) warm kalt A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

16 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

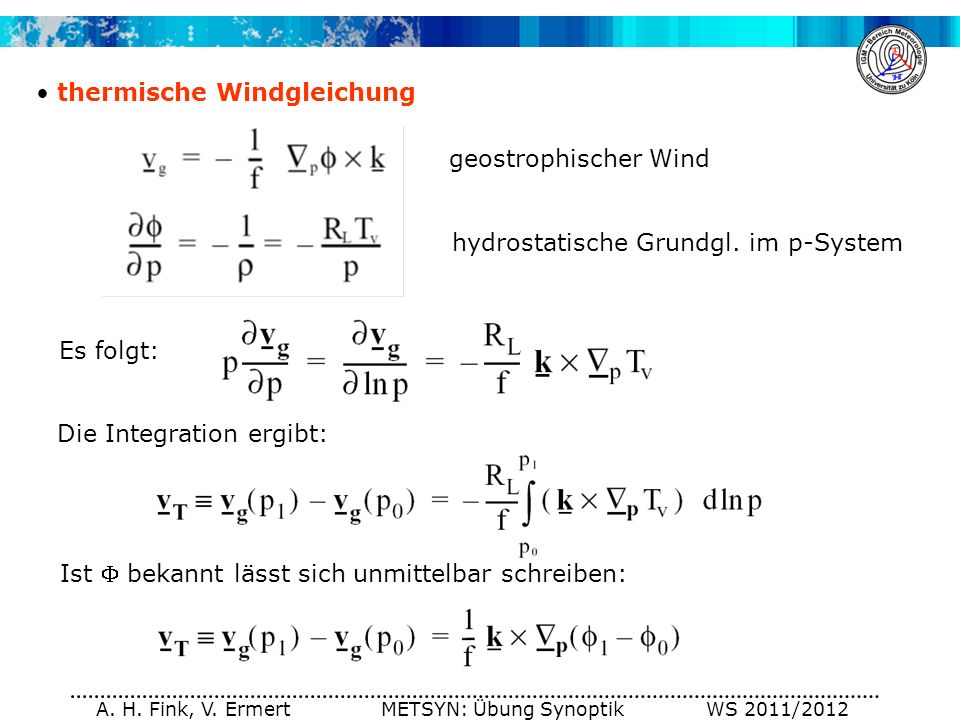

thermische Windgleichung geostrophischer Wind hydrostatische Grundgl. im p-System Es folgt: Die Integration ergibt: Ist  bekannt lässt sich unmittelbar schreiben: A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

17 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
thermische Windgleichung barotrope Schichtung: =(p) => pT=0 500 hPa barotrop T=const. 500 hPa baroklin barokline Atmosphäre: =(p,T) => pT≠0 In einer baroklinen Atmosphäre ändert sich der geostrophische Wind mit der Höhe. Ist die Atmosphäre barotrop geschichtet, dann ist der geostrophische Wind höhenkonstant. A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

18 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Der thermische Wind unterschiedliche Wetterlagen Quelle: Abb. 2.9 in Kurz (1990) A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

19 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
3D-Ansicht des Polarjets Strahlstrom Höhe der Nullgrad-Grenze Quelle: A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

20 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Polarfront Quelle: Abb. 5.8 in Kurz (1990) kalt warm barotrope Schichtung Polarfront gemäßigte Luftmasse barokline Schichtung polare Luftmasse kalt warm A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

21 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Volgograd Kiev 300 hPa: UTC A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

22 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Analyse 300 und 500 hPa vom UTC A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

23 A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
Übungsaufgaben: zu bearbeiten bis Donnerstag, den Skript S. 25 300 hPa ( UTC): absolute Topographie für UTC Isotachenanalyse ab 60 kn 500 hPa ( UTC): Analyse der Polarfront A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

24 Tipps zu den Übungsaufgaben: Isohypsenanalyse auf 300 hPa (schwarz)
die Isolinien können sich nicht schneiden! Geostrophie: - Winde wehen parallel zu den Isohypsen - je stärker die Winde desto stärker ist die Drängung der Isohypsen Isotachenanalyse auf 300 hPa (grün) verboten! 100 kn 60 kn 80 kn ab 60 kn, dann 80, 100, 120, ... kn Der Winkel zwischen Isotache und Isohypse Sollte 45° nicht überschreiten (Ausnahme: Sub- und Supergeostrophie)! im Delta des Jets A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

25 Tipps zu den Übungsaufgaben: Isotachenanalyse auf 300 hPa (grün)
Supergeostrophie Beachte: Hier sind keine Isotachen eingezeichnet, sondern die Flächen auf welchen der Wind eine bestimmte Geschwindigkeit übersteigt. Subgeostrophie A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012

26 Tipps zu den Übungsaufgaben: Analyse der Polarfront auf 500 hPa (blau)
Analyse des Strahlstroms/Jets in 300 hPa (Aufgrund der thermischen Windgleichung dürfen sich Jet und Polarfront nicht weit voneinander entfernt befinden. Ohne eine Polarfront ist ein starker Strahlstrom nicht möglich) Baroklinität: T > 5°C auf einigen 100 km typische Temperturen der Polarfront im Dezember (Kurz, 1990): -26 bis -28°C Unterbrechung der Polarfront falls in 300 hPa kein starker Jet vorhanden ist falls in 500 hPa kein Temperaturgradient auftritt Tipp: bei sich auflösender oder undeutlicher Polarfront kann diese gestrichelt werden PF A. H. Fink, V. Ermert METSYN: Übung Synoptik WS 2011/2012
