1 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 1 Ermittlung der Endschlauchkräfte für Autobetonpumpen 1. Durchführung der 2. Versuchsreihe an einer Autobetonpumpe Typ BSF 36.16H Versuchsprogramm Ergebnistabelle 2. Ermittlung der Lastkollektive Zählverfahren Lastkollektive 3. Messungen an einem Fahrmischer Typ PUMI 24Q mit Rotorpumpe Versuchsablauf Ergebnisvergleich 4. Ausblick Rechnerische Ermittlung der dynamischen Lasten bei der Betonförderung

2 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 2 Förderleistung 40 m³/h 70 m³/h 110 m³/h 140 m³/h Bild 1: Horizontale Maststellung Bild 2: Z-StellungBild 3: Bogenstellung Versuchsprogramm der 2. Versuchsreihe Messwerte Endschlauchkraft Zylinderkräfte

3 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 3 Ergebnisse der 2. Versuchsreihe

4 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 4 Zählverfahren zur Ermittlung von Beanspruchungskollektiven

5 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 5 Zählverfahren zur Ermittlung von Beanspruchungskollektiven 3 5 3 5

6 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 6 Last-Zeit-Verläufe und Lastkollektive für horizontale Maststellung und 140 m 3 /h Fördermenge

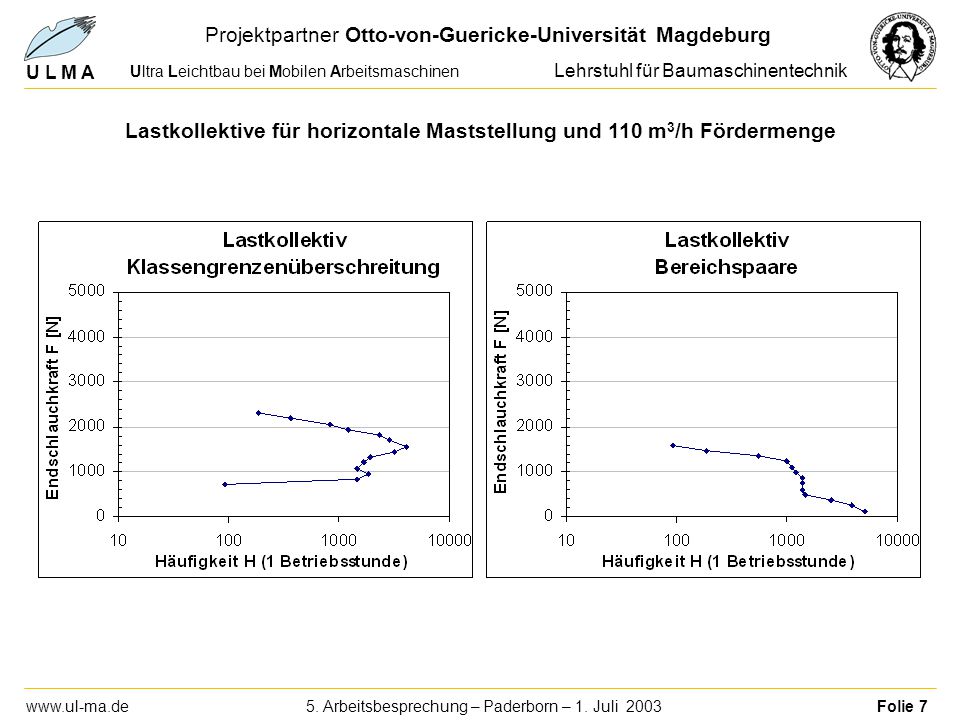

7 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 7 Lastkollektive für horizontale Maststellung und 110 m 3 /h Fördermenge

8 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 8 Lastkollektive für die Z-Stellung und 110 m 3 /h Fördermenge

9 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 9 Lastkollektive für Bogenstellung und 40 m 3 /h Fördermenge

10 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 10 fördern in den eigenen Trichter letzter Arm horizontal Messwerte Endschlauchkraft Förderdruck Förderleistung bzw. Rotordrehzahl 29 m³/h17 min -1 44 m³/h24 U/min -1 58 m³/h33 U/min -1 Ermittlung der Endschlauchkräfte an einer Fahrmischerpumpe

11 U L M A Ultra Leichtbau bei Mobilen Arbeitsmaschinen Projektpartner Otto-von-Guericke-Universität Magdeburg Lehrstuhl für Baumaschinentechnik www.ul-ma.de 5. Arbeitsbesprechung – Paderborn – 1. Juli 2003 Folie 11 Endschlauchkräfte bei Betonförderung mit Rotor- bzw. Kolbenpumpe
