1 (Neo)klassischer Transport
Klassischer Transport im Flüssigkeitsbild (Zylinder): MHD-Gleichgewicht: Ohmsches Gesetz: Stöße (Resistivität) führen zu radialer Geschwindigkeit! Gamma= n v = - D grad n liefert D Betrachte diffusiven Teilchenfluss (T=const): 

2 Klassische Transportkoeffizienten (im Teilchenbild)
Abschätzung für Transportkoeffizienten: Dt aus Stoßfrequenz n ohne ||B oder l Stoß Diff senkrecht zu B Stoß Stoßfrequenzen (90°)

3 Klassische Transportkoeffizienten im Plasma
Abschätzung für Transportkoeffizienten: Dt aus Stoßfrequenz n typische Versetzung pro Stoß ist Larmor-Radius für Stöße: Transport is ambipolar: Wegen Impulserhaltung nur Stoesse zwischen unterschiedlichen teilchen fuehrt zum Teilchentransport Stossfrequenz: sigma v_rel, sigma prop 1/E_kin^2 (gleich fuer e-e und Ionen-Ionen) Aber v fuer Ionen um Wurzel des Massenverhaeltnisses kleiner Fuer Ion-Elektron-Stoss; Aenderung des Elektronimpulses bei Stoss am leichten e nur klein

4 Klassische Transportkoeffizienten im Plasma
klassische Wärmeleitfähigkeit: auch Stöße zwischen Teilchen gleicher Sorte tragen zum Energietransport bei klassische Wärmeleitfähigkeit: Typischer Zahlenwert für Ionen: Experimentell gefunden : , zusätzlich !  Große Diskrepanz, erforderliche Maschinengröße viel größer als berechnet!

5 Neoklassischer Transport (Transport in einem Torus)

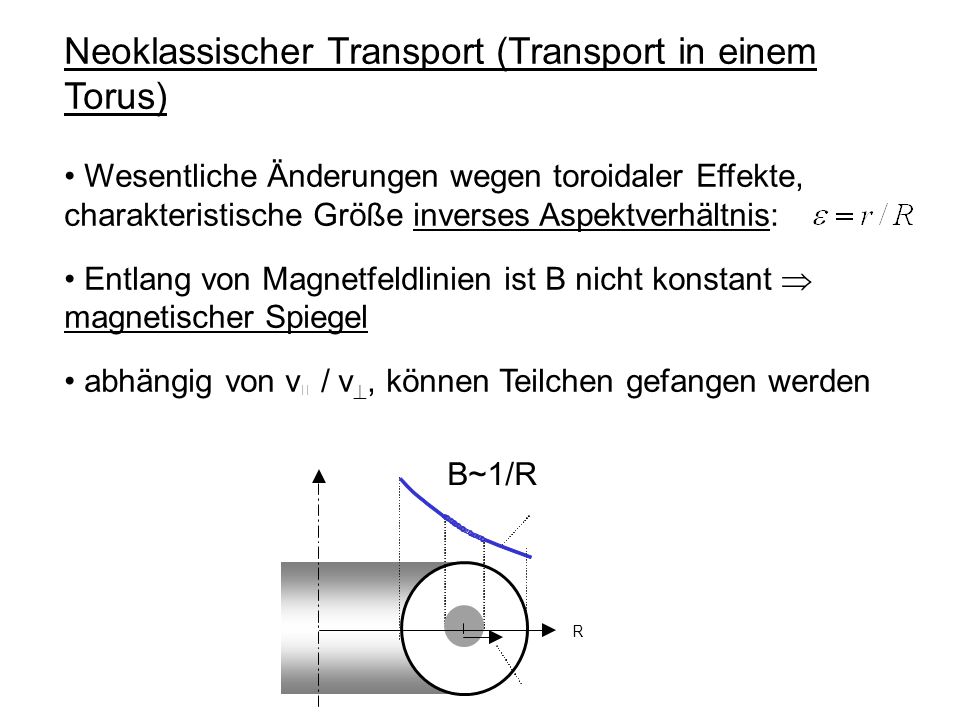

Wesentliche Änderungen wegen toroidaler Effekte, charakteristische Größe inverses Aspektverhältnis: Entlang von Magnetfeldlinien ist B nicht konstant  magnetischer Spiegel abhängig von v / v, können Teilchen gefangen werden R B~1/R

6 Neoklassischer Transport (Transport in einem Torus)
Entlang von Magnetfeldlinien ist B nicht konstant Magnetisches Moment ist invariant: Wenn gesamte kinteische Energie erhalten bleibt, verringert sich Energie in Parallelbewegung, wenn B steigt, bis zu v||=0 (Reflektion) B max min >> u.U. Reflektion c!

7 Spiegelbedingung: Spiegelverhältnis für magnetische Fläche an r: /R<<1:

8 Teilchenbahnen im Tokamak

9 Neoclassischer Transport (Transport im Torus)
abhängig von v / v, können Teilchen gefangen werden Drift im inhomogenen Magnetfeld Teilchenbahn eines gefangenen Teilchens: Bananenbahn

10 Anteil der gefangenen Teilchen:
(hier nicht 90°-Streuung, sondern nur aus gefangener Bahn) Effektive Stoßfrequenz: Abschätzung der Bananenbreite: Abweichung von magnetischer Fläche wegen Drift (v|| klein): - Um Anteil der gefangenen Teilchen an Gesamtteilchenzahl zu finden, muss man über Verteilungsfunktion integrieren Mit Maxwellverteilung kann man Kugelsymmetrie im Geschwindigkeitsraum ausnutzen Integriere über Oberflöche der Einheitskugel im Geschwindigeitsraum (konstante Geschw.): 4 Pi Anteil der gefangenen Teilchen: Teil der Kugeloberfläche siehe Bild vorher - Integrationsgrenzen im Winkel theta: tan[theta]= v_||/ v_perp - Sqrt[2 eps] < v_||/ v_perp < Sqrt[2 eps] liefert -arctan[Sqrt[2 eps] ] < theta < arctan[Sqrt[2 eps] ] Weil Sqrt[2 eps] << 1: tan[theta] ~ theta, also: - Sqrt[2 eps] < theta < Sqrt[2 eps] Effektive Stoßfrequenz: Bisher 90°-Streuung betrachtet (als Summe vieler Kleinwinkelstöße), aber um gefangenes Teilchen zu verlieren, reicht der Winkel, der es zu einem umlaufenden Teilchen macht (Sqrt[2 eps]) Deutet man Stöße als Diffusion im Geschwindigkeitsraum: random walk – Zeitskala für Änderung des Winkels proportional zu (delta theta)^2 (weil Diffusionskoeffizient ~ (delta x)^2/delta t) Stoßfrequenz also ~ (delta theta)^-2, wenn man für delta theta statt Pi/2 (90°) Sqrt[2 eps] einsetzt, findet man einen Faktor (Pi/2)^2/2/eps~ 1/(eps)

11 Bananenbreite ~ vDt (t : Zeit zum Durchlaufen einer Banane)
Zeit zum Durchlaufen einer Banane: v|| x L (Länge der Feldlinie) Bananenbreite: Länge der Bahn entlang Feldlinie, wegen der kleinen Feldliniensteigung im wesentlichen toroidale Richtung Aus Feldliniensteigung delta Phi/delta theta = q Bananenbreite: v_D aufgespalten, um Ausdruck für r_L extra stehen zu haben Marginal gefangene Teilchen: delta theta = 180° (siehe Zohm, Abb. 4.5), v_||/v_perp entspricht dem größten Wert, siehe vorige Seite Bananenbreite ist um Faktor q/Sqrt[eps] größer als Lamor-Radius! Maximale Bananenbreite: , entspricht

12 Diffusion aus „random walk“ Argument:
(charakteristische Schrittweite wB, Stoßzeit: 1/eff) Ergebnis nur richtig, wenn Teilchen Bananenbahn zwischen 2 Stößen ausreichend oft durchlaufen, daher Normierung der Stoßfrequenz auf Bananen-Umlaufzeit: *<3/2: Dban= Beispiel: Teilchen an halbem Plasmaradius: eps~1/10, q=2 >> D_neo~100 D_klass d.h. immer noch Teilchentransport um Faktor 10 unterschätzt (Elektronenwärmetransport ist 2 GO zu klein, Ionenwärmetransport Faktor 3-5???) Im Plasmazentrum: eps->0 ist kein realistischer Grenzfall, weil die Voraussetzungen nicht erfüllt sind: keine gefangenen Teilchen mehr, Teilchenbahnen werden verändert Für Bananenumlaufzeit wurde delta theta ~1 gewählt Bananenregime, wenn Teilchen Bananenbahn oft durchlaufen zwischen 2 Stößen PS-Regime: Teilchen stoßen oft auf einer Bananenbahn Plateu-Regime: Stoßzeit~Bananen-Durchlaufzeit (Diffkoeff hängt nicht von toßfrequenz ab) *>1: 3/2 <*<1:

13 Neoklassische Diffusionskoeffizienten als Funktion der Kollisionalität
Neoklassische Theorie wichtig zur Beschreibung von Transport parallel zum MF

14 Neoclassical Transport (Transport in a torus)
effective collision frequency (trapped passing): Banana width: number of trapped particles: Dneo by random walk with and for particles: May increase D,  up to two orders of magnitude: i 'only' wrong by factor 3-5 D, e still wrong by up to two orders of magnitude!

15 Neoclassischer Transport in Stellaratoren
In 3d-Geometrie führt Drift in inhomogenem Magnetfeld i. allg. zu radialer Auswärtsbewegung, weil Umkehrpunkte der Bahnen nicht auf gleicher Flussfläche liegen (wie in 2d-Geometrie)

16 Stoßfreie „gefangene“ Teilchen gehen i.allg. 3d-Geometrie
verloren

17

18

19 W7-X : Optimierung des neoklassischen Transports

20 Neoklassische Effekte auf den Plasmastrom
Korrektur der Leitfähigkeit wegen gefangener Teilchen: Dichte der in toroidaler Richtung frei beweglichen Teilchen: Impulsaustausch auch zwischen gefangenen und umlaufenden Teilchen: Leitfähigkeit im Vergleich zur Spitzer-Leitfähigkeit verringert - Eigentlich wegen Impulserhaltung kein Teilchentransport durch Stöße zwischen gleichen Teilchen, aber Impulsaustausch zwischen umlaufenden und gefangenen Teilchen einer Sorte möglich, dadurch erhöht sich die Stoßfrequenz

21 Der Bootstrap-Strom ( ) Mit folgt Strom der gefangenen Teilchen:
hier Annahme: T=const Paralleler Strom auf Grund des Dichtegradienten der gefangenen Teilchen (wegen unterschiedlicher Besetzung der Bananenbahnen): ( ) Mit folgt Strom der gefangenen Teilchen: Strom der gefangenen Teilchen: nur kleine Parallelgeschw.: v_||= Sqrt[2 eps] v_perp ~ Sqrt[2 eps] v_perp (also v_perp= v_th gesetzt) B_phi ~ B verwendet in letzter Gleichung Wegen unterschiedlicher grad B-Drift für Elektronen und Ionen (ladungsabhängig) ist der Strom für Elektronen und Ionen in entgegengesetzte Richtung

22 Der Bootstrap-Strom Bootstrap-Strom: (T=const) allgemeiner:
