Einführung in das Graphical Editor Framework Tutorial, iX-Konferenz 2005.1 13.6.2005, nh-Hotel, Heidelberg Dr. Boris Bokowski <bokowski@acm.org>

Veröffentlicht von:Adelulf Kasten Geändert vor über 10 Jahren

Ähnliche Präsentationen

Präsentation zum Thema: "Einführung in das Graphical Editor Framework Tutorial, iX-Konferenz 2005.1 13.6.2005, nh-Hotel, Heidelberg Dr. Boris Bokowski <bokowski@acm.org>"—  Präsentation transkript:

1 Einführung in das Graphical Editor Framework Tutorial, iX-Konferenz , nh-Hotel, Heidelberg Dr. Boris Bokowski

2 Maßgeschneiderte grafische Editoren mit GEF Kontext
GEF – Graphical Editor Framework Existiert seit ca. fünf Jahren Ursprünglich com.ibm.etools.gef, dann org.eclipse.gef Basis für graphische Editoren in IBM-Produkten (z.B. WSAD) Wird zunehmend in Open Source- und kommerziellen Produkten verwendet Einbindung in Eclipse Einbindung in das Top-Level-Projekt "Eclipse Tools" Versionsnummern sind synchron zu Eclipse Platform Aktuelle Version: 3.0.1 Nächste Version: 3.1, Mitte 2005 Releases in der Regel eine Woche nach Eclipse Platform © 2005 by Boris Bokowski; made available under the EPL v1.0

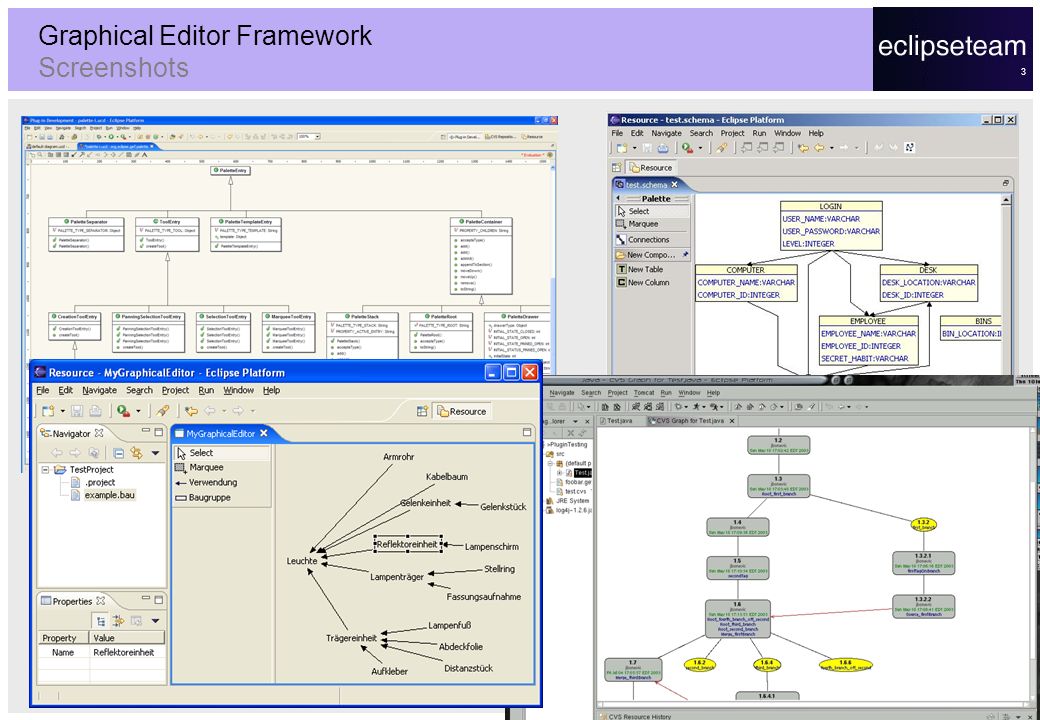

3 Graphical Editor Framework Screenshots
© 2005 by Boris Bokowski; made available under the EPL v1.0

4 Maßgeschneiderte grafische Editoren mit GEF Gliederung
Set-Up Features von GEF Hello, World Architektur von GEF Hands-On: Schrittweise Weiterentwicklung von Hello World Hands-On: Ein fertiger Beispieleditor © 2005 by Boris Bokowski; made available under the EPL v1.0

5 Maßgeschneiderte grafische Editoren mit GEF
Set-Up © 2005 by Boris Bokowski; made available under the EPL v1.0

6 Maßgeschneiderte grafische Editoren mit GEF Set-Up
Eclipse 3.1 RC2 eclipse-SDK-3.1RC2-win32.zip entpacken, z.B. nach C:\GEF-Tutorial (Optional: JRE jre.zip entpacken, nach C:\ GEF-Tutorial\eclipse) Workspace: GEF, GEF-Examples, Tutorial-Projekte workspace.zip entpacken, nach C:\GEF-Tutorial Eclipse starten C:\GEF-Tutorial\eclipse\eclipse.exe Als Workspace auswählen: C:\GEF-Tutorial\workspace Häkchen bei Default Welcome-View schließen © 2005 by Boris Bokowski; made available under the EPL v1.0

7 Maßgeschneiderte grafische Editoren mit GEF Set-Up – Import von Plug-Ins
Inkrementellen Compiler temporär ausschalten

8 Maßgeschneiderte grafische Editoren mit GEF Set-Up
Import der vorbereiteten Projekte File->Import… 2 1 3 4 © 2005 by Boris Bokowski; made available under the EPL v1.0

9 Maßgeschneiderte grafische Editoren mit GEF Set-Up
Close Projects Inkrementellen Compiler wieder anschalten 1 2 © 2005 by Boris Bokowski; made available under the EPL v1.0

10 Maßgeschneiderte grafische Editoren mit GEF
Features © 2005 by Boris Bokowski; made available under the EPL v1.0

11 Empfehlungen zum Vorgehen Was ist einfach, was ist aufwändig
Shapes Connections Layers Nesting Palette Menu Tools Printing Direct Edit Undo/Redo Handles Ruler Accessibility Grid, Snap Zoom Animation Layout Overview Integration © 2005 by Boris Bokowski; made available under the EPL v1.0

12 Features Shapes Example
Integration Connections Shapes © 2005 by International Business Machines; made available under the EPL v1.0

13 Features Flow Example Tools Layout Nesting Animation
© 2005 by International Business Machines; made available under the EPL v1.0

14 Features Logic Example
Palette Undo/Redo Zoom Ruler © 2005 by International Business Machines; made available under the EPL v1.0

15 Features METUS Handles Accessibility Direct Edit Layers
© 2005 by Boris Bokowski; made available under the EPL v1.0

16 Maßgeschneiderte grafische Editoren mit GEF Features
GEF-Examples ausprobieren Run->Run… 2 3 1 4 © 2005 by Boris Bokowski; made available under the EPL v1.0

17 Maßgeschneiderte grafische Editoren mit GEF Features
File->New->Project… "Testprojekt" eingeben, Finish File->New->Example… Window->Show View->Other…, Basic->Palette © 2005 by Boris Bokowski; made available under the EPL v1.0

18 Maßgeschneiderte grafische Editoren mit GEF Features
© 2005 by Boris Bokowski; made available under the EPL v1.0

19 Maßgeschneiderte grafische Editoren mit GEF
Demo © 2005 by Boris Bokowski; made available under the EPL v1.0

20 Maßgeschneiderte grafische Editoren mit GEF
Hello, World © 2005 by Boris Bokowski; made available under the EPL v1.0

21 Maßgeschneiderte grafische Editoren mit GEF Hello, World
3 1 2 4 © 2005 by Boris Bokowski; made available under the EPL v1.0

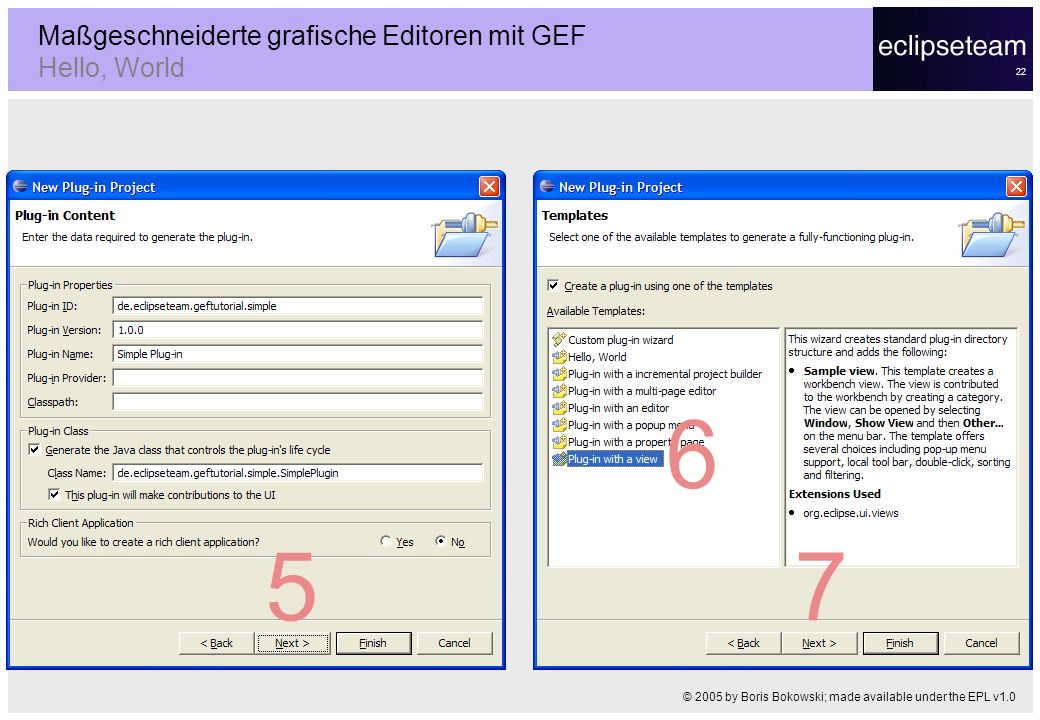

22 Maßgeschneiderte grafische Editoren mit GEF Hello, World
6 5 7 © 2005 by Boris Bokowski; made available under the EPL v1.0

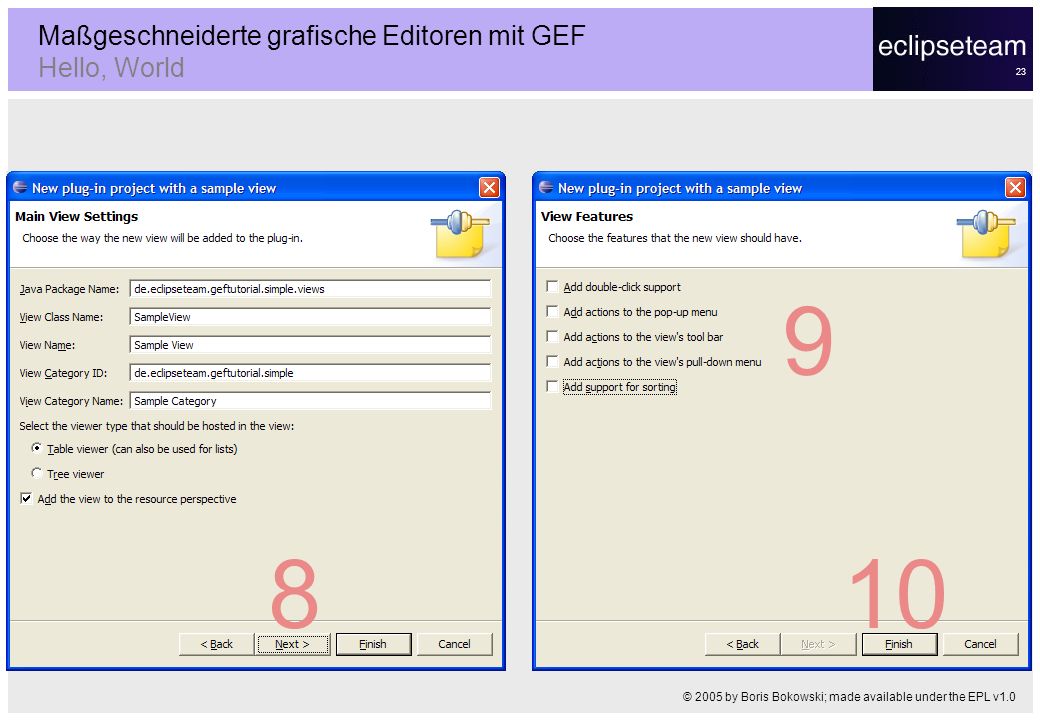

23 Maßgeschneiderte grafische Editoren mit GEF Hello, World
9 8 10 © 2005 by Boris Bokowski; made available under the EPL v1.0

24 Maßgeschneiderte grafische Editoren mit GEF Hello, World
package de.eclipseteam.geftutorial.simple.views; import org.eclipse.swt.widgets.Composite; import org.eclipse.ui.part.ViewPart; public class SampleView extends ViewPart { public void createPartControl(Composite parent) { // TODO Auto-generated method stub } public void setFocus() { © 2005 by Boris Bokowski; made available under the EPL v1.0

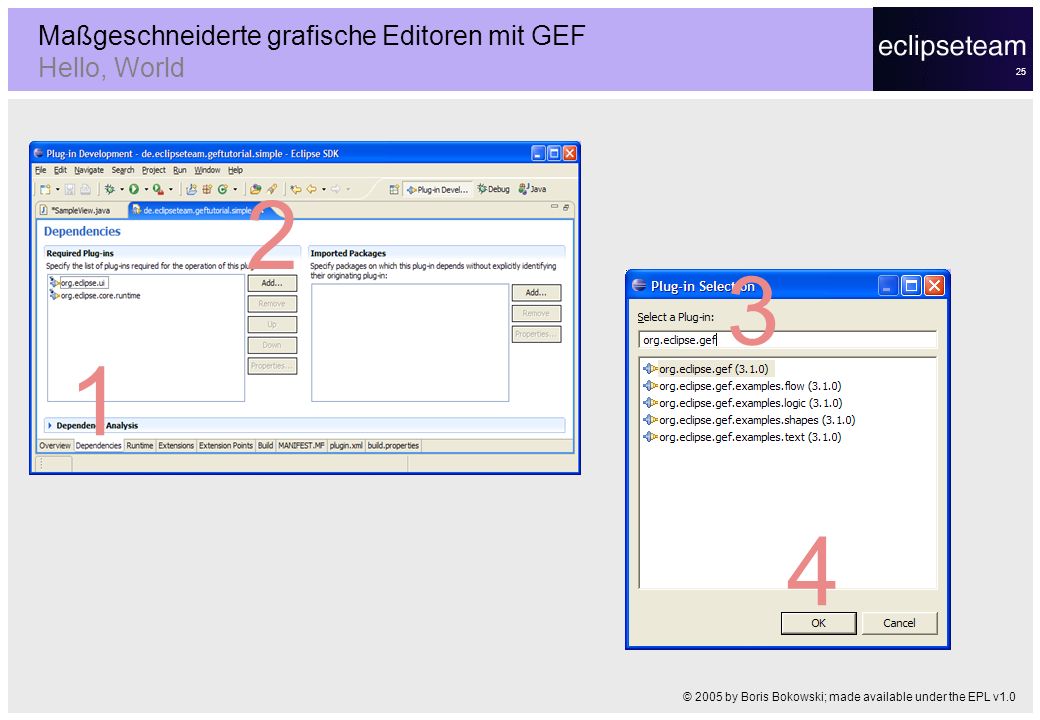

25 Maßgeschneiderte grafische Editoren mit GEF Hello, World
2 3 1 4 © 2005 by Boris Bokowski; made available under the EPL v1.0

26 Maßgeschneiderte grafische Editoren mit GEF Hello, World
public class SampleView extends ViewPart { private GraphicalViewer graphicalViewer; public void createPartControl(Composite parent) { graphicalViewer = new GraphicalViewerImpl(); graphicalViewer.createControl(parent); graphicalViewer.setEditDomain(new EditDomain()); graphicalViewer.setEditPartFactory(new EditPartFactory() { …… }); graphicalViewer.setContents(new Object()); } public void setFocus() { © 2005 by Boris Bokowski; made available under the EPL v1.0

27 Maßgeschneiderte grafische Editoren mit GEF Hello, World
public EditPart createEditPart(EditPart context, Object model) { EditPart result = new AbstractGraphicalEditPart() { protected IFigure createFigure() { return new Label("Hello, World"); } protected void createEditPolicies() { }; result.setModel(model); return result; © 2005 by Boris Bokowski; made available under the EPL v1.0

28 Maßgeschneiderte grafische Editoren mit GEF
Architektur © 2005 by Boris Bokowski; made available under the EPL v1.0

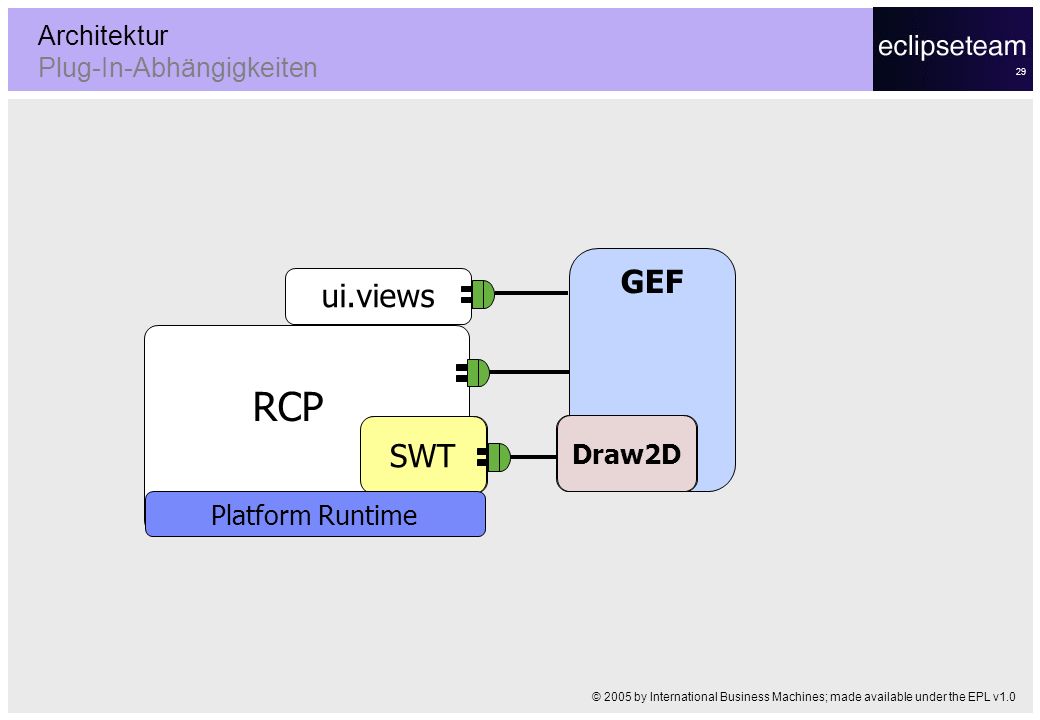

29 Architektur Plug-In-Abhängigkeiten
GEF ui.views RCP SWT Draw2D Platform Runtime © 2005 by International Business Machines; made available under the EPL v1.0

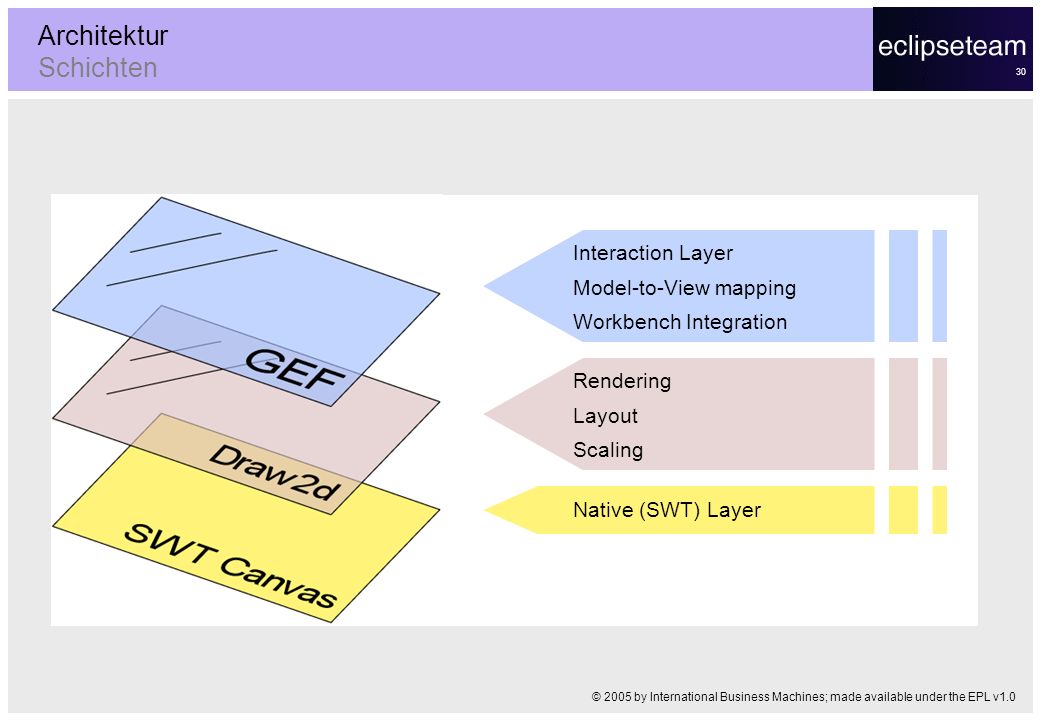

30 Architektur Schichten
Interaction Layer Model-to-View mapping Workbench Integration Rendering Layout Scaling Native (SWT) Layer © 2005 by International Business Machines; made available under the EPL v1.0

31 Architektur Model-View-Controller
Figure Refresh Commands Notification EditPart Events / Requests © 2005 by Boris Bokowski; made available under the EPL v1.0

32 Keine Annahmen in GEF, was das Modell angeht.
Architektur Modell Keine Annahmen in GEF, was das Modell angeht. Sinnvoll sind: Notification bzw. Observer-Pattern Command-Pattern Persistenz Keine Abhängigkeit zu Controller oder View Möglichkeiten: Java Beans, PropertyChangeSupport Eclipse Modeling Framework (EMF) © 2005 by Boris Bokowski; made available under the EPL v1.0

33 Vieles in Draw2D vorhanden
Architektur View View-Klassen Vieles in Draw2D vorhanden Ansonsten Unterklasse von org.eclipse.draw2d.Figure Draw2D Toolkit auf der Basis von SWT Figure, Layout, Layer, Scrolling, Events, … Kann unabhängig von GEF verwendet werden © 2005 by Boris Bokowski; made available under the EPL v1.0

34 Architektur Figures (Draw2D)
1 2 3 6 1 6 2 3 4 5 5 4 © 2005 by International Business Machines; made available under the EPL v1.0

35 Architektur Layouts (Draw2D)
BorderLayout FlowLayout Top 1 2 Left Center Right 3 4 Bottom XYLayout ToolbarLayout 1 2 3 12,8,20,10 30,20,27,14 © 2005 by International Business Machines; made available under the EPL v1.0

36 Architektur Controller
EditPart (i.d.R.) ein EditPart-Objekt pro Modell-Objekt Genauer: ein EditPart-Objekt pro Einheit, die für sich selektierbar / editierbar / löschbar sein soll Zuständigkeiten Erzeugung des Figure-Objekts Bestimmung der enthaltenen Objekte Aktualisierung des Figure-Objekts bei Modelländerungen Umsetzung von Requests in Commands Erzeugung von EditParts durch eine Factory © 2005 by Boris Bokowski; made available under the EPL v1.0

37 Architektur Erzeugung von EditParts
GraphicalViewer EditPart Factory Model EditParts Figures @#! © 2005 by International Business Machines; made available under the EPL v1.0

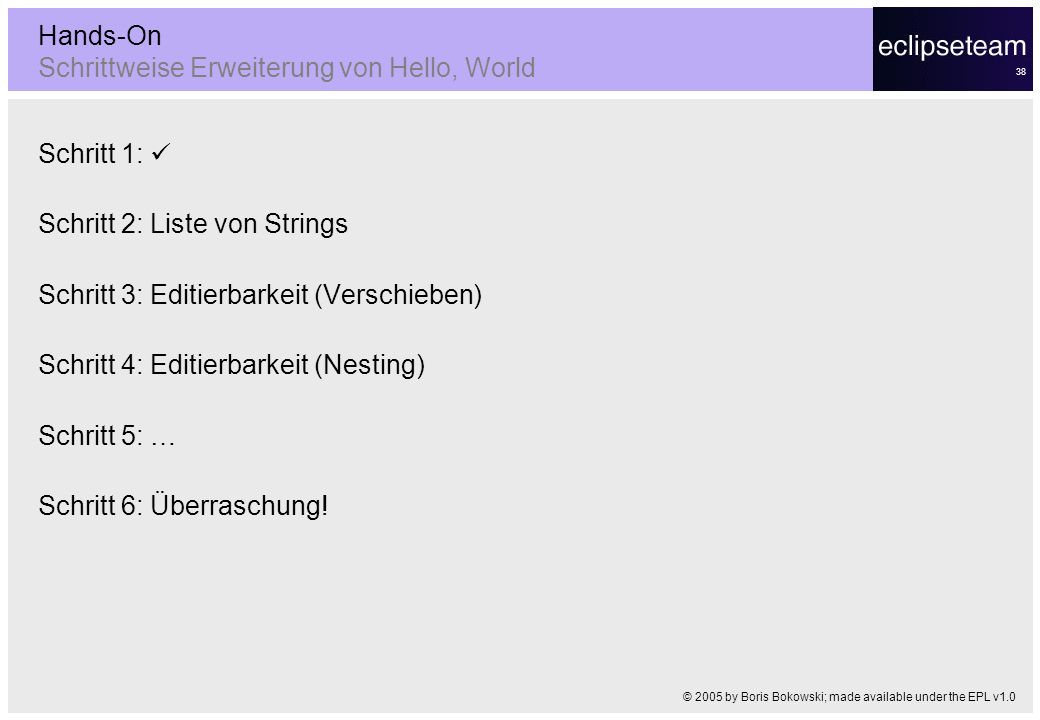

38 Hands-On Schrittweise Erweiterung von Hello, World
Schritt 2: Liste von Strings Schritt 3: Editierbarkeit (Verschieben) Schritt 4: Editierbarkeit (Nesting) Schritt 5: … Schritt 6: Überraschung! © 2005 by Boris Bokowski; made available under the EPL v1.0

39 Architektur Kontrollfluss im Detail
EditPart EditPolicy Requests Commands Tool EditPart SWT Canvas SWT Events Requests Commands Stack Commands ? © 2005 by International Business Machines; made available under the EPL v1.0

40 Hands-On Schrittweise Erweiterung von Hello, World
Schritt 2: Liste von Strings Schritt 3: Editierbarkeit (Verschieben) Schritt 4: Editierbarkeit (Nesting) Schritt 5: BulletBorder Schritt 6: Outline Editor! © 2005 by Boris Bokowski; made available under the EPL v1.0

41 Architektur Sonstiges
Connections Sind grundsätzlich gerichtet Start- und Endpunkt sind Anchor-Objekte Commands Undo/Redo CommandStack Palette Enthält Tools Gruppiert in Ordnern U.v.m… © 2005 by Boris Bokowski; made available under the EPL v1.0

42 Empfehlungen zum Vorgehen Cheat Sheet
Unterklasse von GraphicalEditor EditDomain, EditPartFactory, Top-Level-Modellobjekt setzen Pro EditPart: Erzeugung des Objekts in der EditPartFactory createFigure() Figure erzeugen refreshVisuals() Figure aktualisieren getModelChildren() Nesting activate(), deactivate() Notification einrichten createEditPolicies() Editierbarkeit konfigurieren (Command-Objekte erzeugen) Für Connections: getModelSourceConnections() ausgehende Verbindungen getModelTargetConnections() eingehende Verbindungen createEditPolicies() Palette, Tools, Handles, Drag and Drop, … © 2005 by Boris Bokowski; made available under the EPL v1.0

43 Empfehlungen zum Vorgehen Informationsquellen
High-Level-Overview GEF-Tutorial von der EclipseCon 2005 GefDescription auf eclipsewiki Anleitungen "Maßgeschneiderte grafische Editoren", Boris Bokowski, Frank Gerhardt Eclipse Magazin Vol. 2 Artikel auf "A Shape Diagram Editor", Bo Majewski (Cisco) "Using GEF with EMF", Chris Aniszczyk (IBM) "Building a Database Schema Diagram Editor with GEF", Phil Zoio (Realsolve Solutions) Buch SWT in Action (Manning), enthält ca. 50 Seiten zu GEF (Anhang) © 2005 by Boris Bokowski; made available under the EPL v1.0

44 Maßgeschneiderte grafische Editoren mit GEF
Fragen? © 2005 by Boris Bokowski; made available under the EPL v1.0
