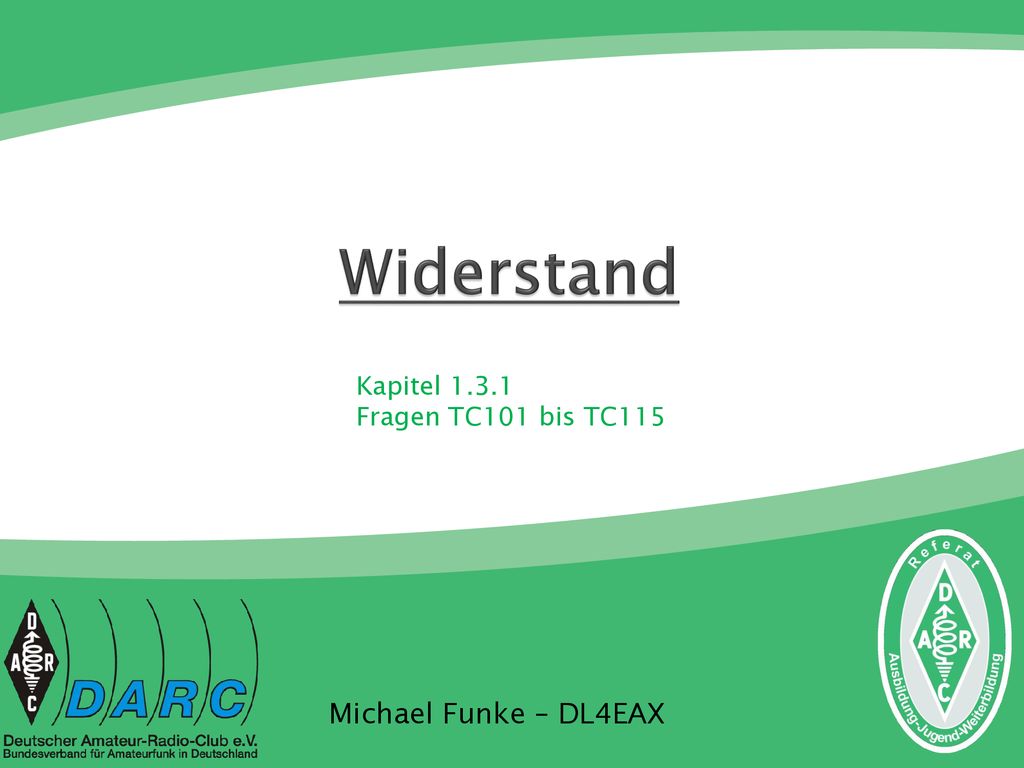

1 Widerstand Kapitel Fragen TC101 bis TC115 Michael Funke – DL4EAX

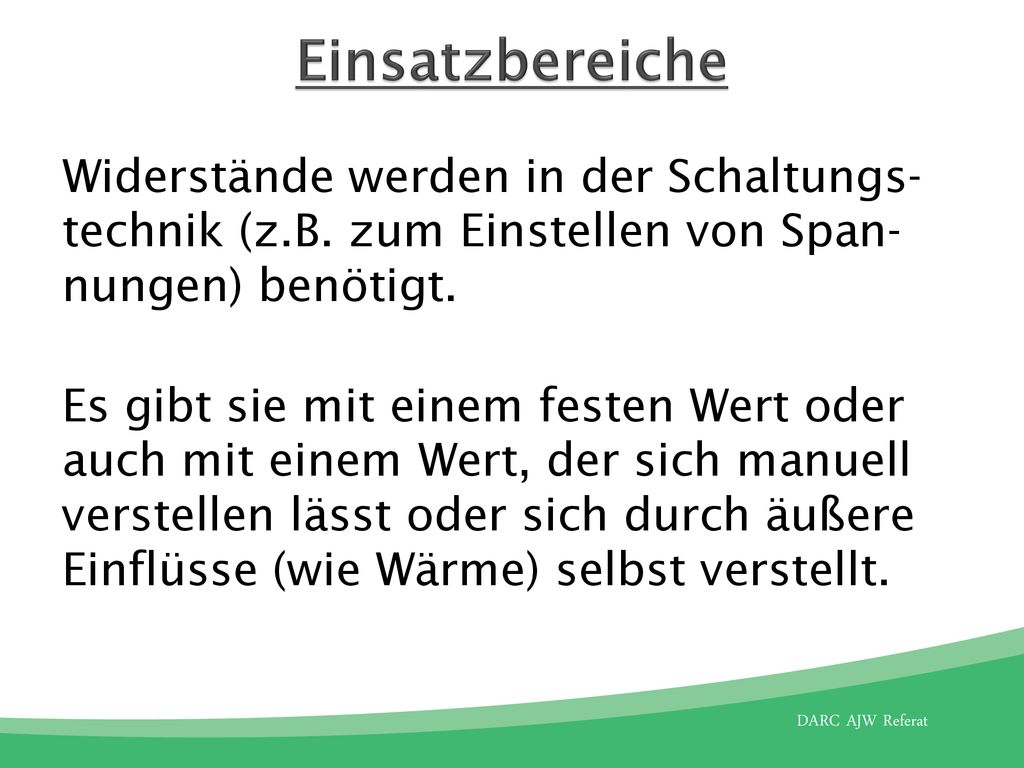

2 Einsatzbereiche Widerstände werden in der Schaltungs-technik (z.B. zum Einstellen von Span-nungen) benötigt. Es gibt sie mit einem festen Wert oder auch mit einem Wert, der sich manuell verstellen lässt oder sich durch äußere Einflüsse (wie Wärme) selbst verstellt.

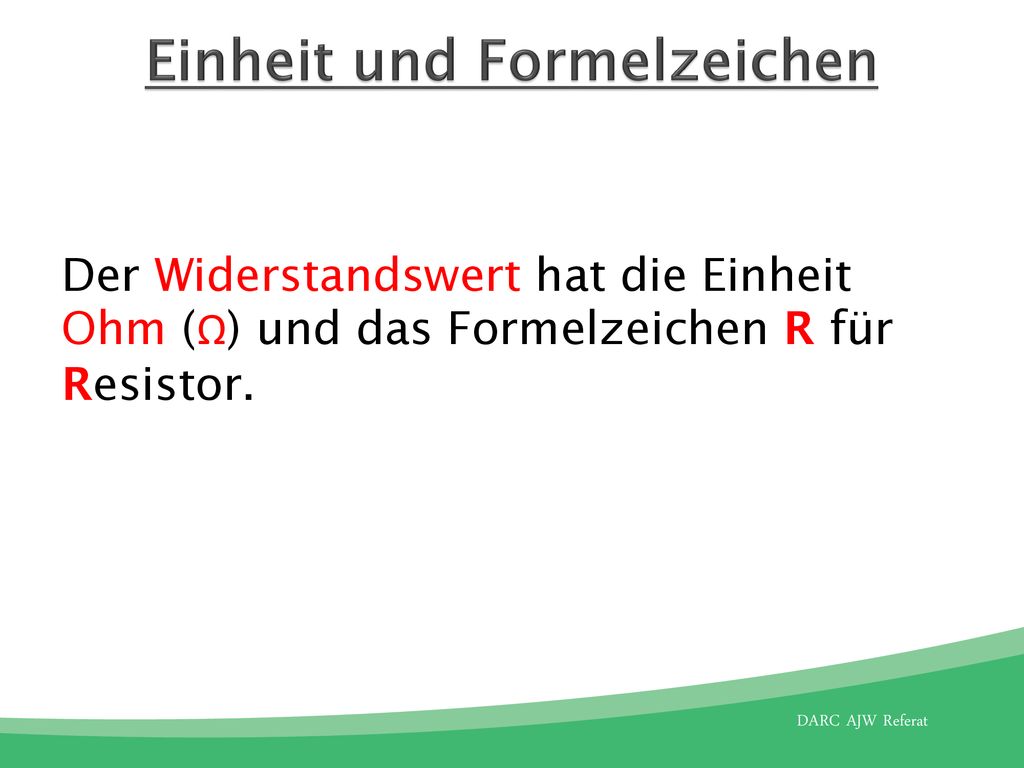

3 Einheit und Formelzeichen
Der Widerstandswert hat die Einheit Ohm (Ω) und das Formelzeichen R für Resistor.

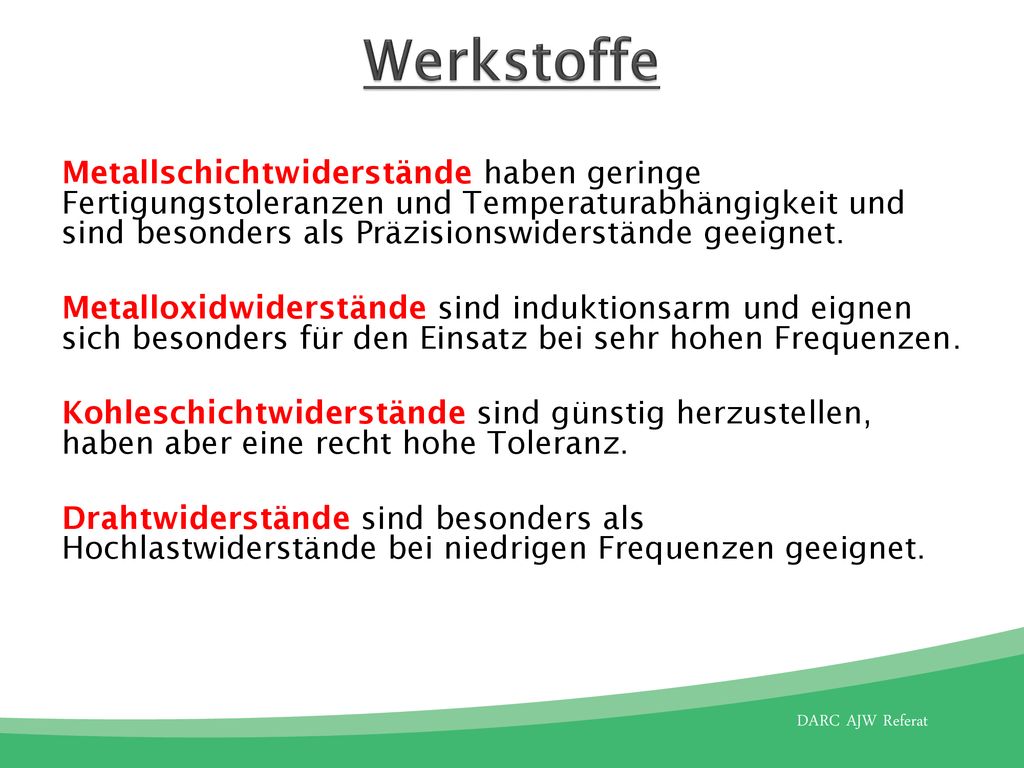

4 Werkstoffe Metallschichtwiderstände haben geringe Fertigungstoleranzen und Temperaturabhängigkeit und sind besonders als Präzisionswiderstände geeignet. Metalloxidwiderstände sind induktionsarm und eignen sich besonders für den Einsatz bei sehr hohen Frequenzen. Kohleschichtwiderstände sind günstig herzustellen, haben aber eine recht hohe Toleranz. Drahtwiderstände sind besonders als Hochlastwiderstände bei niedrigen Frequenzen geeignet.

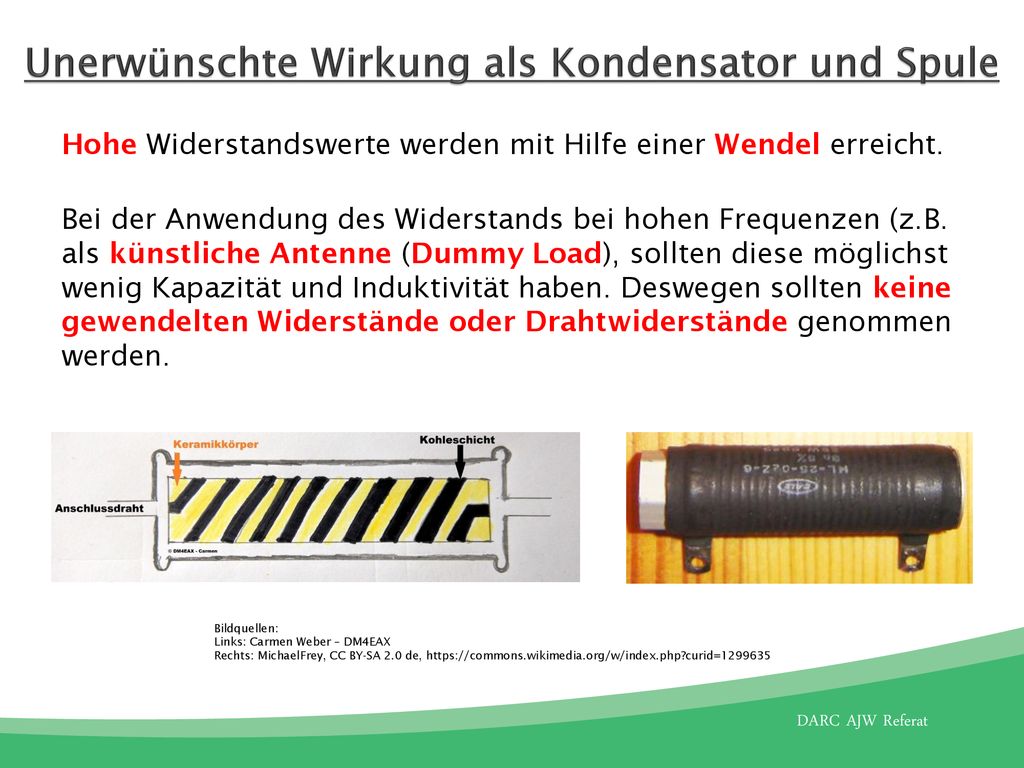

5 Unerwünschte Wirkung als Kondensator und Spule
Hohe Widerstandswerte werden mit Hilfe einer Wendel erreicht. Bei der Anwendung des Widerstands bei hohen Frequenzen (z.B. als künstliche Antenne (Dummy Load), sollten diese möglichst wenig Kapazität und Induktivität haben. Deswegen sollten keine gewendelten Widerstände oder Drahtwiderstände genommen werden. Bildquellen: Links: Carmen Weber – DM4EAX Rechts: MichaelFrey, CC BY-SA 2.0 de,

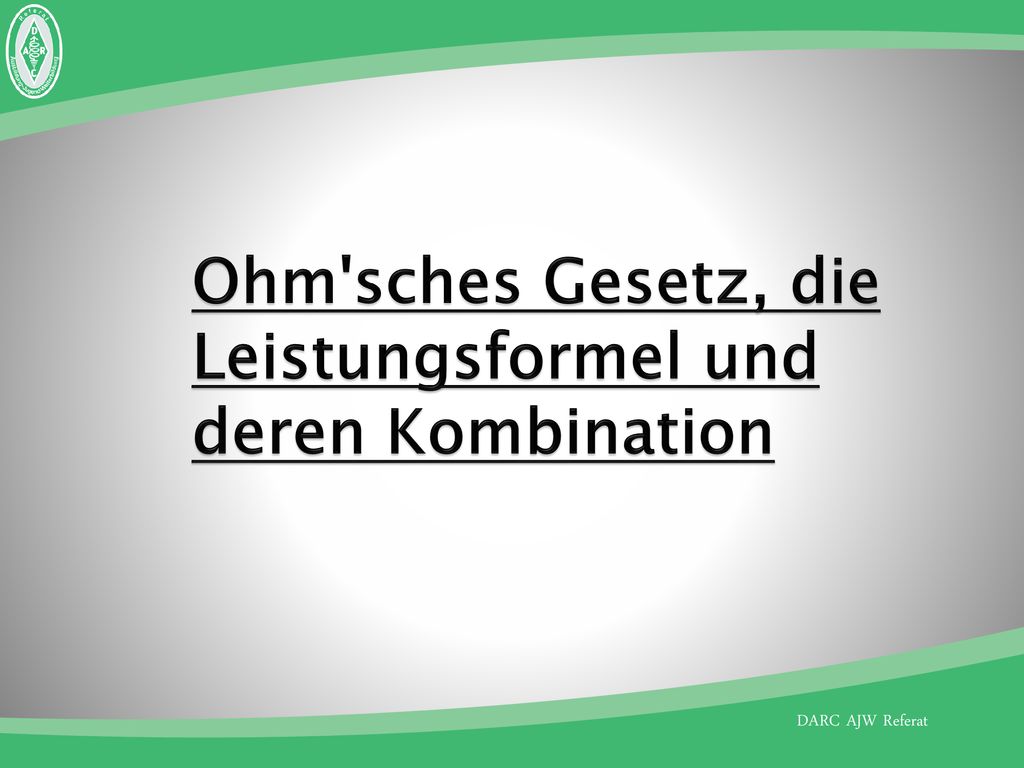

6 Ohm'sches Gesetz, die Leistungsformel und deren Kombination

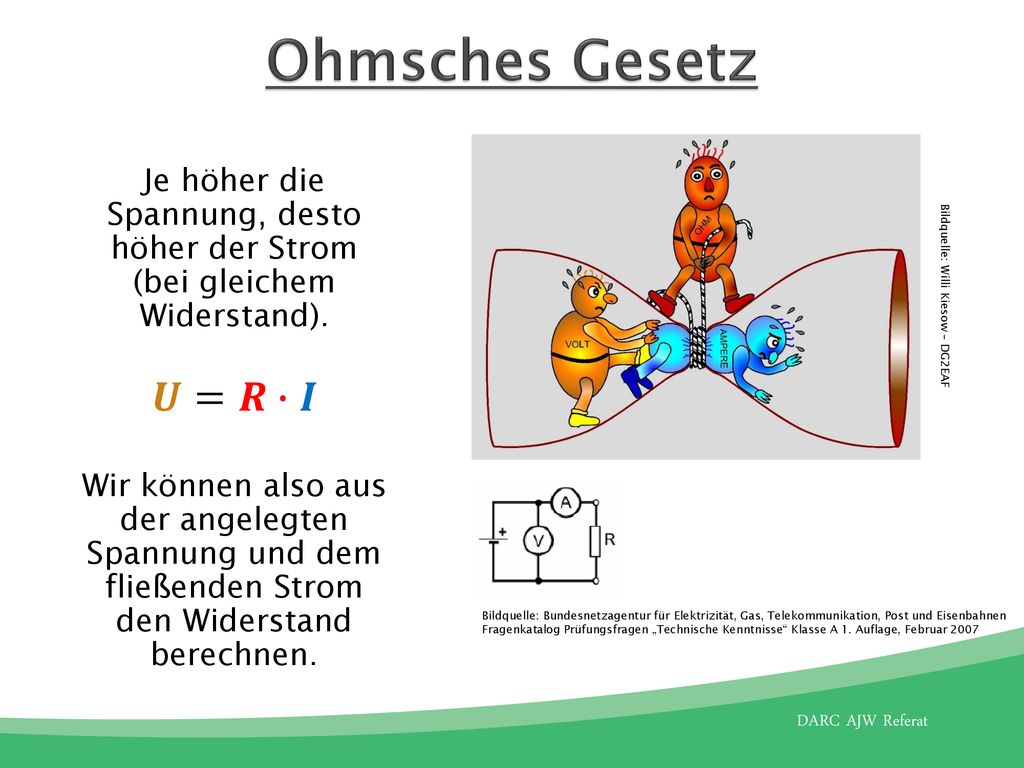

7 Ohmsches Gesetz Je höher die Spannung, desto höher der Strom (bei gleichem Widerstand). 𝑼=𝑹∙𝑰 Wir können also aus der angelegten Spannung und dem fließenden Strom den Widerstand berechnen. Bildquelle: Willi Kiesow – DG2EAF Bildquelle: Bundesnetzagentur für Elektrizität, Gas, Telekommunikation, Post und Eisenbahnen Fragenkatalog Prüfungsfragen „Technische Kenntnisse“ Klasse A 1. Auflage, Februar 2007

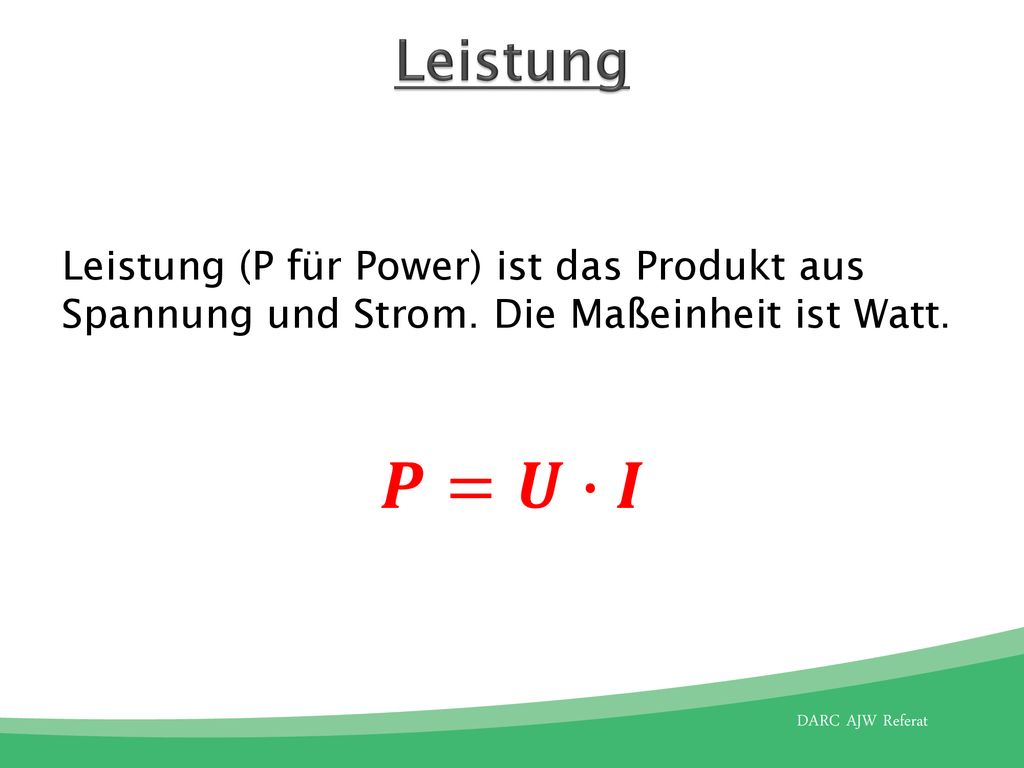

8 Leistung Leistung (P für Power) ist das Produkt aus Spannung und Strom. Die Maßeinheit ist Watt. 𝑷=𝑼∙𝑰

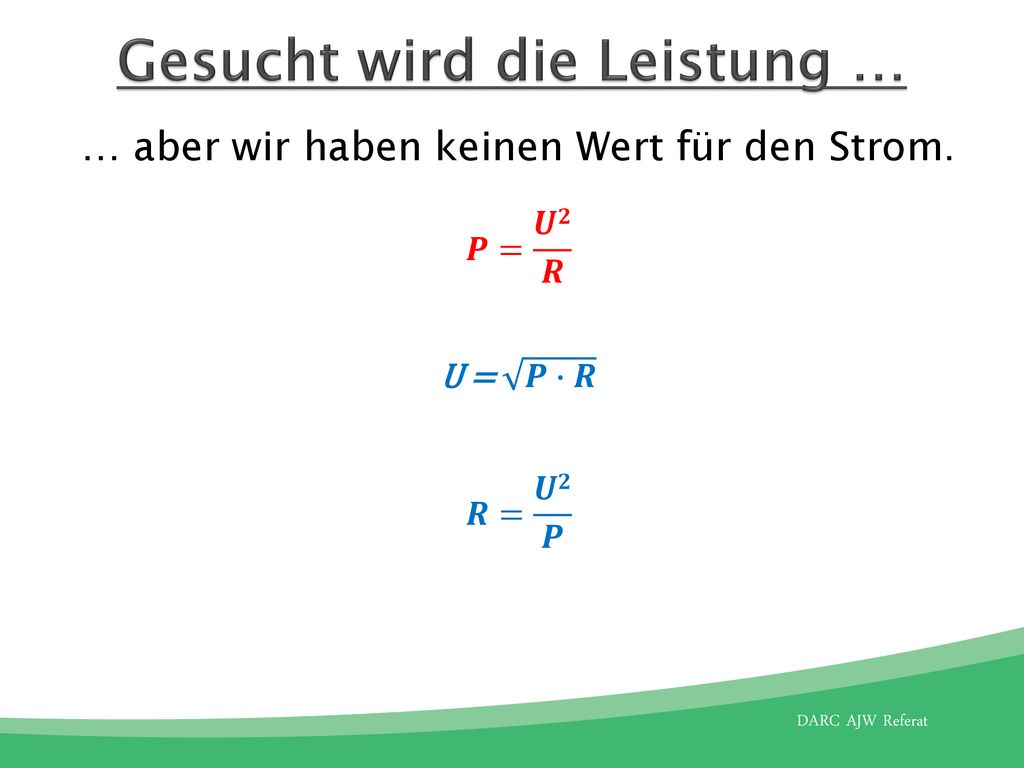

9 Gesucht wird die Leistung …
… aber wir haben keinen Wert für den Strom. 𝑷= 𝑼𝟐 𝑹 U = 𝑷∙𝑹 𝑹= 𝑼𝟐 𝑷

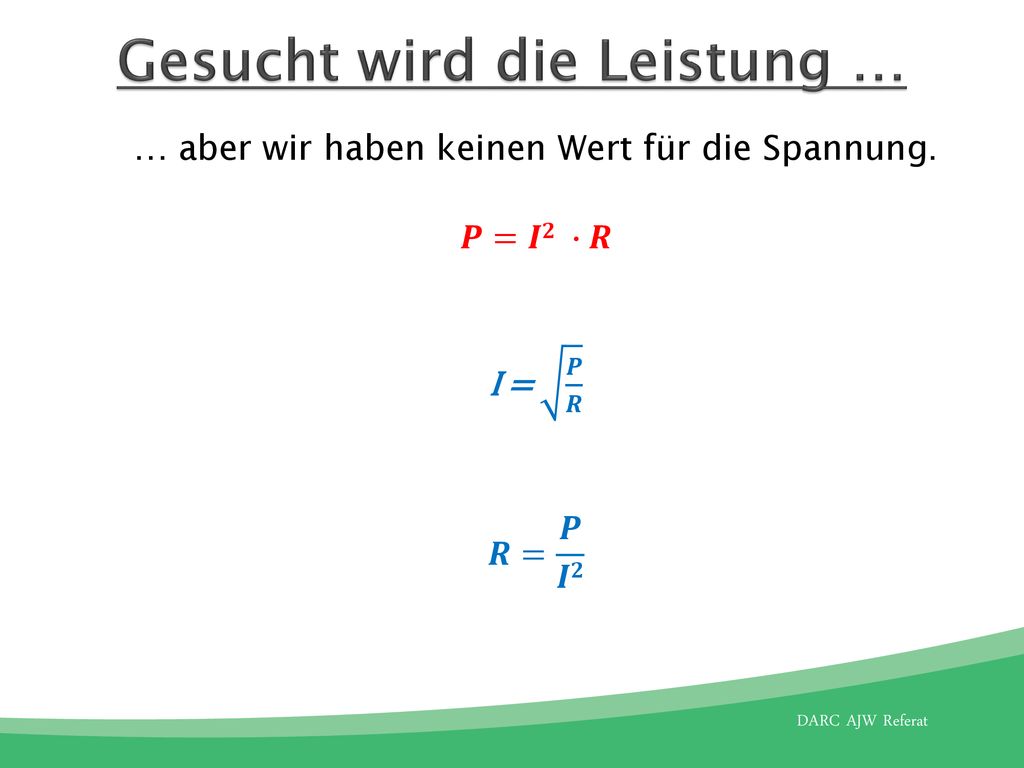

10 Gesucht wird die Leistung …
… aber wir haben keinen Wert für die Spannung. 𝑷=𝑰𝟐 ∙𝑹 I = 𝑷 𝑹 𝑹= 𝑷 𝑰𝟐

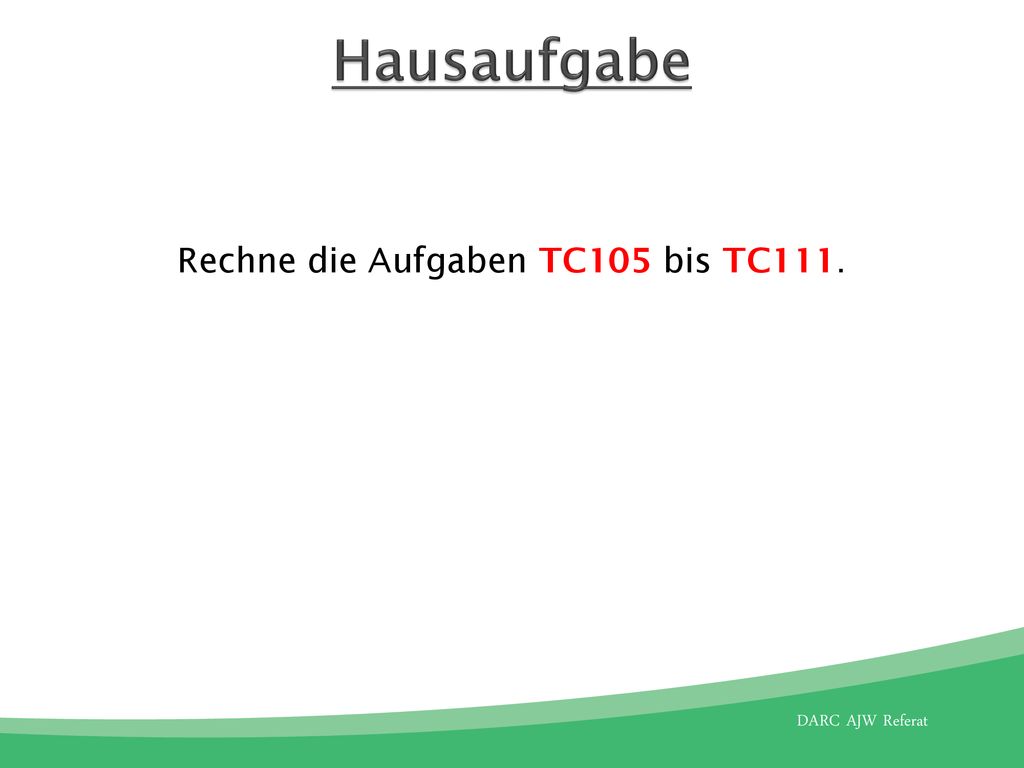

11 Rechne die Aufgaben TC105 bis TC111.
Hausaufgabe Rechne die Aufgaben TC105 bis TC111.

12 Das war schon alles! Wer mehr wissen will, sollte jetzt fragen!
