1 Mathematische Grundkenntnisse
Carmen Weber – DM4EAX

2 Größen und Einheiten In der Physik benötigen wir feste Größen und Einheiten damit jeder das Kind beim selben Namen nennt. Diese sind sogar gesetzlich festgelegt wurde in Deutschland das Gesetz zu über Einheiten im Messwesen verabschiedet. Grundlage hierfür waren die System International Einheiten kurz SI-Einheiten herangezogen. In diesem System sind die auf der nächsten Seite angegeben sieben Basisgrößen festgelegt.

3 Basisgrößen Basisgröße Einheiten Zeichen Länge Meter m Masse Kilogramm
kg Zeit Sekunde s Stromstärke Ampere A Temperatur Kelvin K Stoffmenge Mol mol Lichtstärke Candela cd

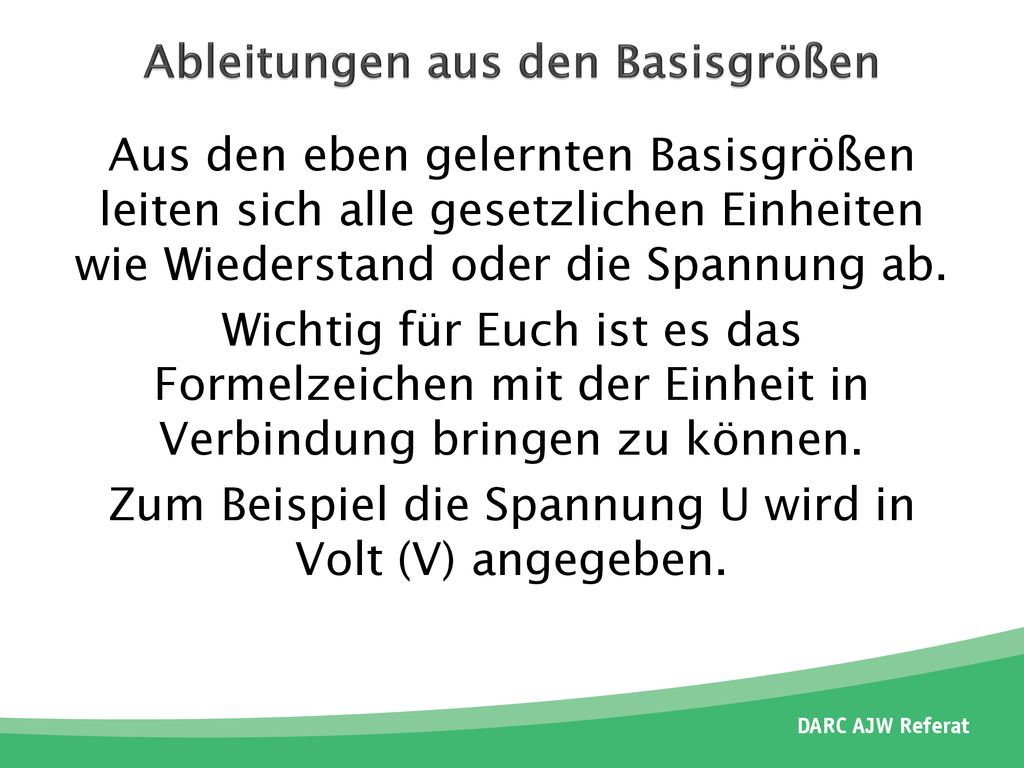

4 Ableitungen aus den Basisgrößen
Aus den eben gelernten Basisgrößen leiten sich alle gesetzlichen Einheiten wie Wiederstand oder die Spannung ab. Wichtig für Euch ist es das Formelzeichen mit der Einheit in Verbindung bringen zu können. Zum Beispiel die Spannung U wird in Volt (V) angegeben.

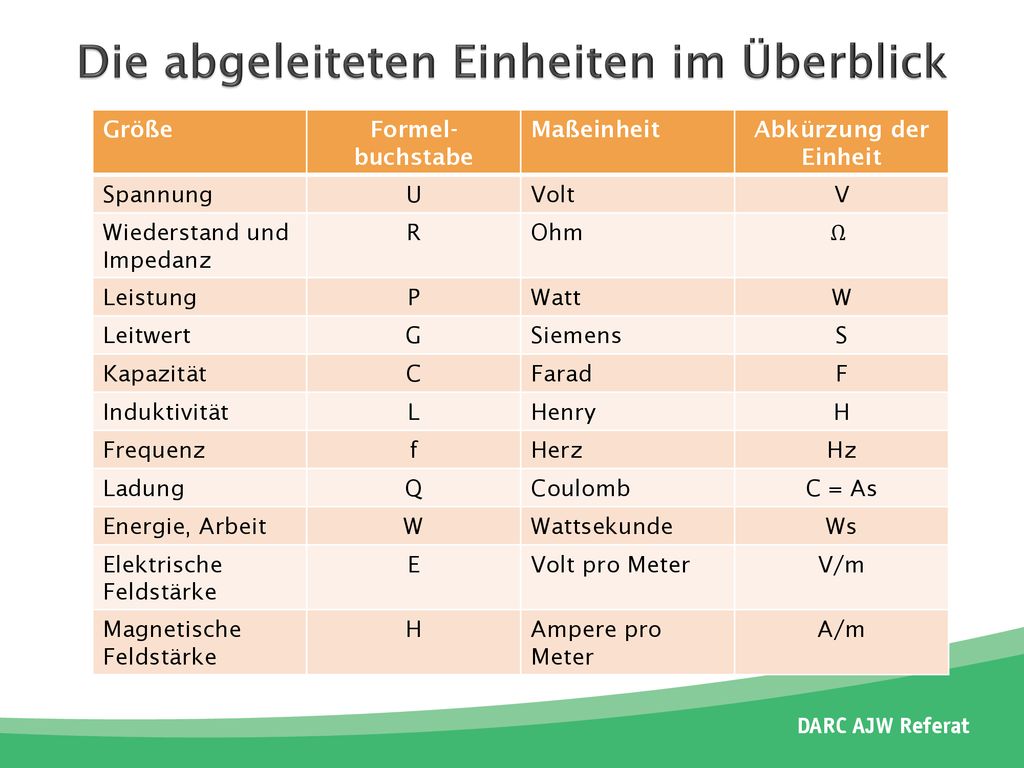

5 Die abgeleiteten Einheiten im Überblick
Größe Formel-buchstabe Maßeinheit Abkürzung der Einheit Spannung U Volt V Wiederstand und Impedanz R Ohm Ω Leistung P Watt W Leitwert G Siemens S Kapazität C Farad F Induktivität L Henry H Frequenz f Herz Hz Ladung Q Coulomb C = As Energie, Arbeit Wattsekunde Ws Elektrische Feldstärke E Volt pro Meter V/m Magnetische Feldstärke Ampere pro Meter A/m

6 Beispiele Sehen wir auf einem Transformator zum Beispiel 12 V so reden wir hier von der Spannung die in der Maßeinheit Volt (V) angegeben ist. Oder schauen wir auf eine Bohrmaschine und sehen den Wert 2200W so reden wir von der Leistung die in der Maßeinheit Watt (W) angegeben ist.

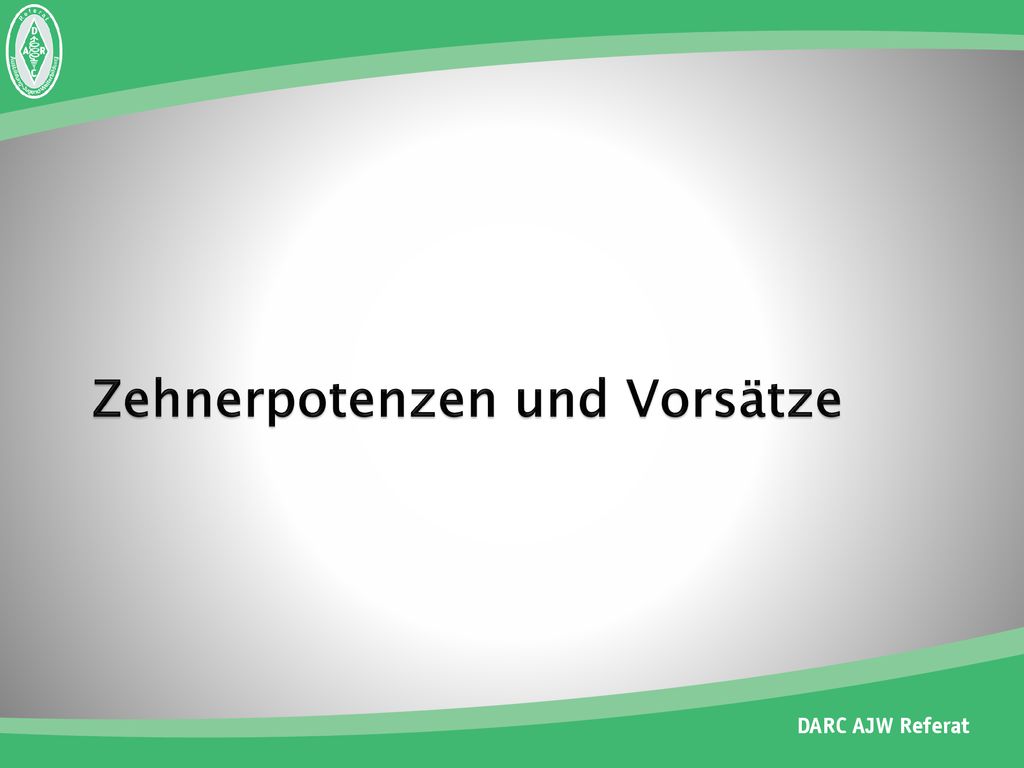

7 Zehnerpotenzen und Vorsätze

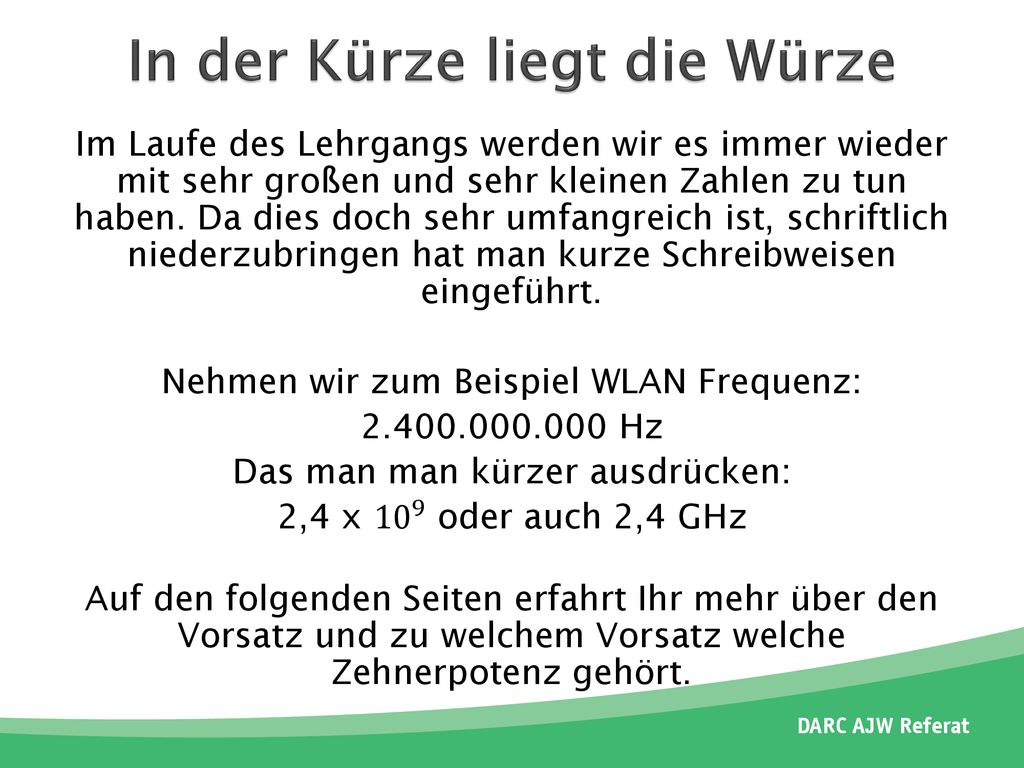

8 In der Kürze liegt die Würze
Im Laufe des Lehrgangs werden wir es immer wieder mit sehr großen und sehr kleinen Zahlen zu tun haben. Da dies doch sehr umfangreich ist, schriftlich niederzubringen hat man kurze Schreibweisen eingeführt. Nehmen wir zum Beispiel WLAN Frequenz: Hz Das man man kürzer ausdrücken: 2,4 x 10 9 oder auch 2,4 GHz Auf den folgenden Seiten erfahrt Ihr mehr über den Vorsatz und zu welchem Vorsatz welche Zehnerpotenz gehört.

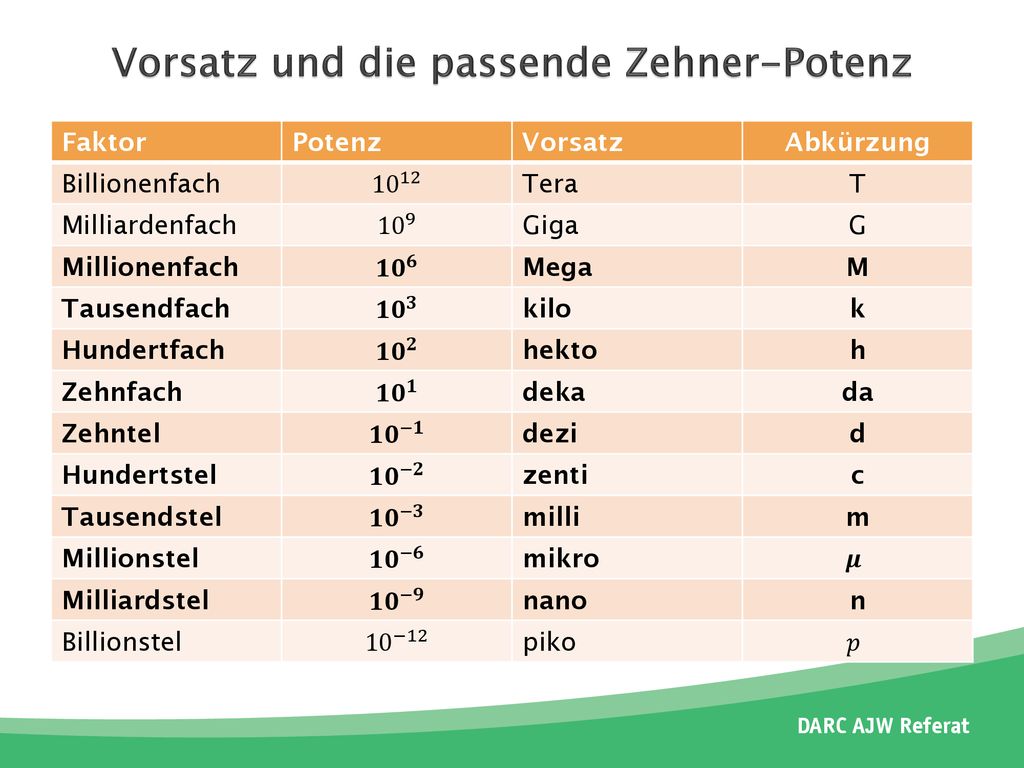

9 Vorsatz und die passende Zehner-Potenz
Faktor Potenz Vorsatz Abkürzung Billionenfach 10 12 Tera T Milliardenfach 10 9 Giga G Millionenfach 𝟏𝟎 𝟔 Mega M Tausendfach 𝟏𝟎 𝟑 kilo k Hundertfach 𝟏𝟎 𝟐 hekto h Zehnfach 𝟏𝟎 𝟏 deka da Zehntel 𝟏𝟎 −𝟏 dezi d Hundertstel 𝟏𝟎 −𝟐 zenti c Tausendstel 𝟏𝟎 −𝟑 milli m Millionstel 𝟏𝟎 −𝟔 mikro 𝝁 Milliardstel 𝟏𝟎 −𝟗 nano n Billionstel 10 −12 piko 𝑝

10 Das ist das Millionenfache von 4,2Hz
Ein Beispiel Hz Das ist das Millionenfache von 4,2Hz Nun schauen wir uns dazu in der Tabelle an, welche Zehnerpotenz dieser Wert entspricht und lesen 4,2 x 𝟏𝟎 𝟔 Hz man kann aber auch den Wert mit einem Vorsatz versehen und schreibt dann wie in der Tabelle 4,2 MHz

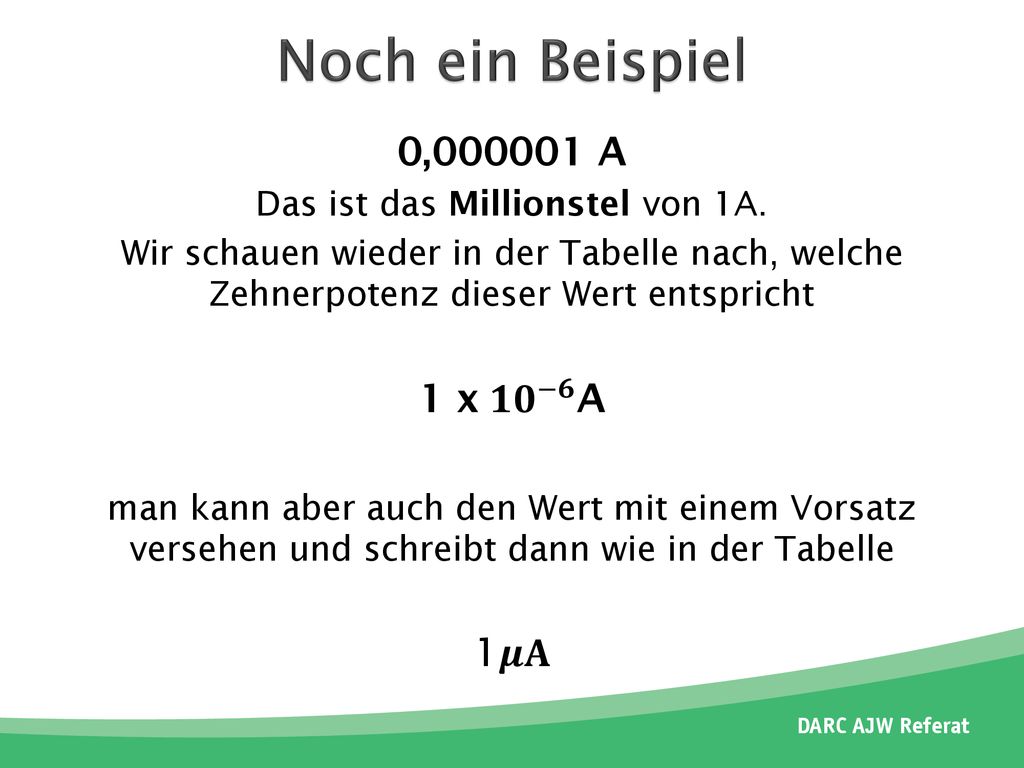

11 Das ist das Millionstel von 1A.
Noch ein Beispiel 0, A Das ist das Millionstel von 1A. Wir schauen wieder in der Tabelle nach, welche Zehnerpotenz dieser Wert entspricht 1 x 𝟏𝟎 −𝟔 A man kann aber auch den Wert mit einem Vorsatz versehen und schreibt dann wie in der Tabelle 1𝝁𝐀

12 Zehnerpotenzen Und wie gibt man die in den Taschenrechner ein?

13 Beispiel für den Casio FX-82 DE Plus
Greifen wir etwas vor und picken uns die Formel U = R ∙ I raus. R sei Ω ≙ 12 MΩ I sei 0, A ≙ 3 𝝁𝐀 ≙ bedeutet „entspricht“. Nun möchten wir nicht so viele Nullen eintippen bzw. direkt 12 MΩ und 3 𝝁𝐀 eingeben.

14 Beispiel für den Casio FX-82 DE Plus
𝟏𝟐 ∙ 𝟏𝟎 𝟔 ∙ 𝟑 ∙ 𝟏𝟎 −𝟔

15 Das war schon alles Wer mehr wissen will, muss fragen
