Leica BLK3D Desktop Messungen ausführen

Präsentation zum Thema: "Leica BLK3D Desktop Messungen ausführen"—  Präsentation transkript:

1 Leica BLK3D Desktop Messungen ausführen

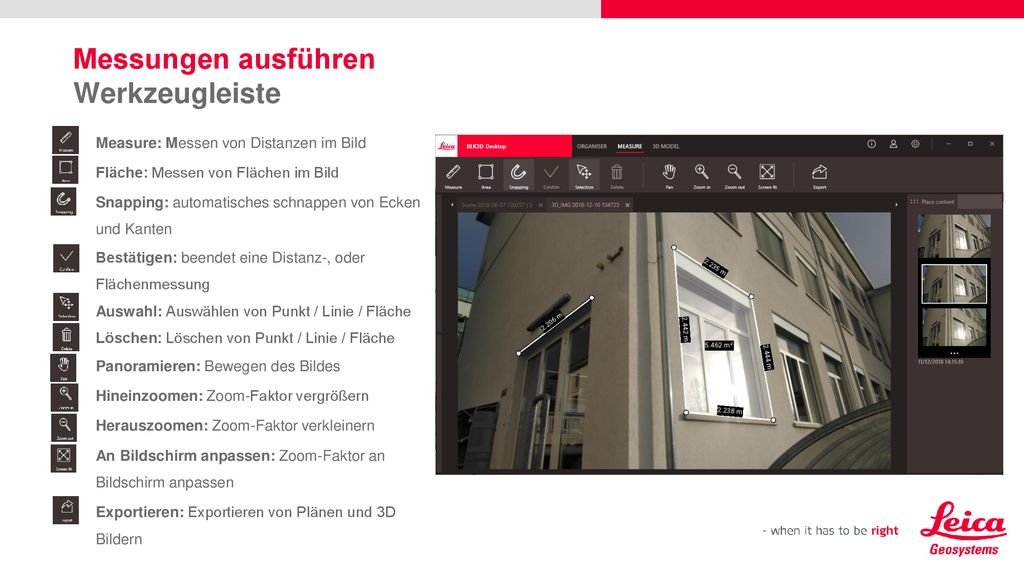

2 Messungen ausführen Werkzeugleiste
Measure: Messen von Distanzen im Bild Fläche: Messen von Flächen im Bild Snapping: automatisches schnappen von Ecken und Kanten Bestätigen: beendet eine Distanz-, oder Flächenmessung Auswahl: Auswählen von Punkt / Linie / Fläche Löschen: Löschen von Punkt / Linie / Fläche Panoramieren: Bewegen des Bildes Hineinzoomen: Zoom-Faktor vergrößern Herauszoomen: Zoom-Faktor verkleinern An Bildschirm anpassen: Zoom-Faktor an Bildschirm anpassen Exportieren: Exportieren von Plänen und 3D Bildern

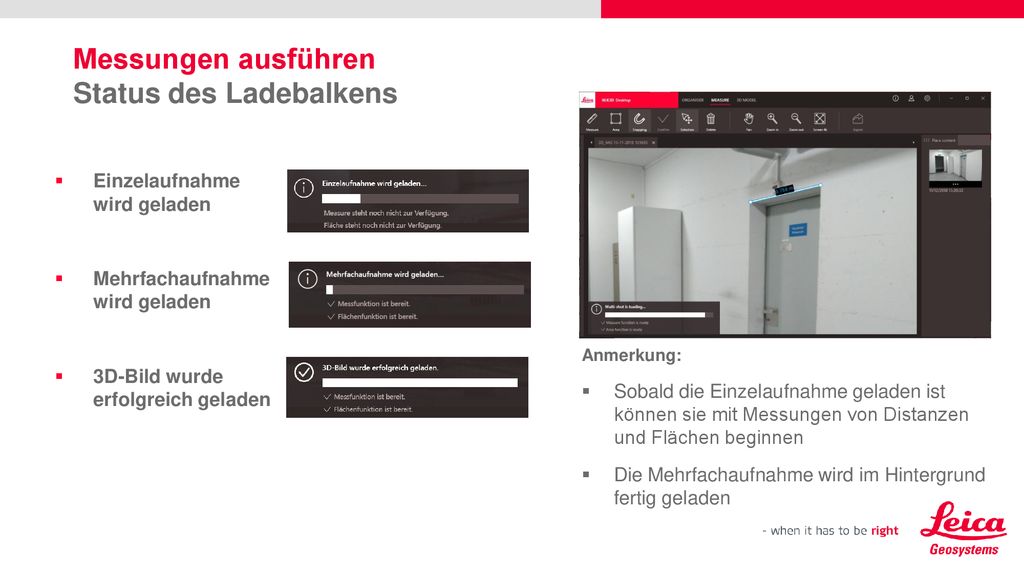

3 Messungen ausführen Status des Ladebalkens
Einzelaufnahme wird geladen Mehrfachaufnahme wird geladen 3D-Bild wurde erfolgreich geladen Anmerkung: Sobald die Einzelaufnahme geladen ist können sie mit Messungen von Distanzen und Flächen beginnen Die Mehrfachaufnahme wird im Hintergrund fertig geladen

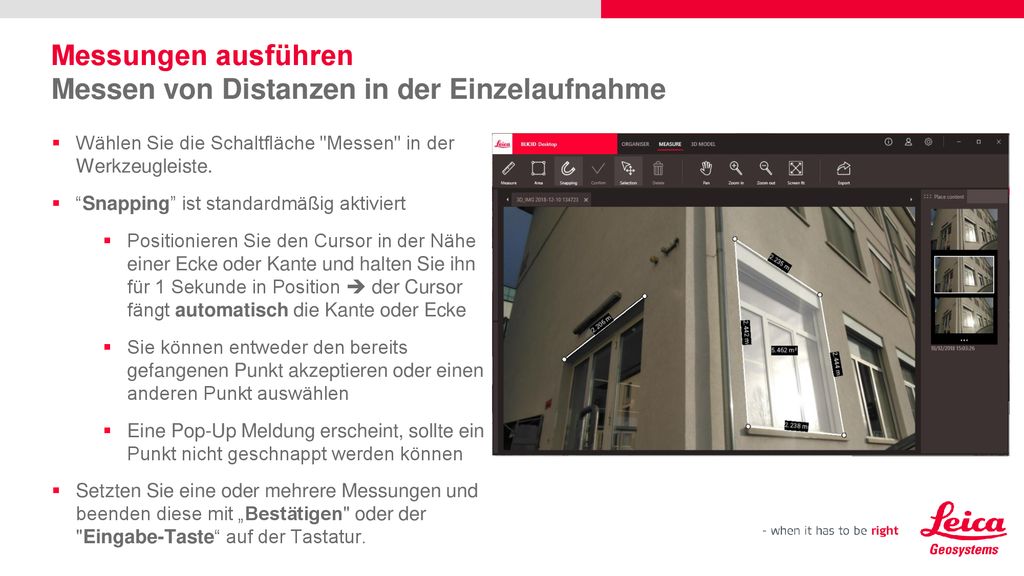

4 Messungen ausführen Messen von Distanzen in der Einzelaufnahme
Wählen Sie die Schaltfläche "Messen" in der Werkzeugleiste. “Snapping” ist standardmäßig aktiviert Positionieren Sie den Cursor in der Nähe einer Ecke oder Kante und halten Sie ihn für 1 Sekunde in Position  der Cursor fängt automatisch die Kante oder Ecke Sie können entweder den bereits gefangenen Punkt akzeptieren oder einen anderen Punkt auswählen Eine Pop-Up Meldung erscheint, sollte ein Punkt nicht geschnappt werden können Setzten Sie eine oder mehrere Messungen und beenden diese mit „Bestätigen" oder der "Eingabe-Taste“ auf der Tastatur.

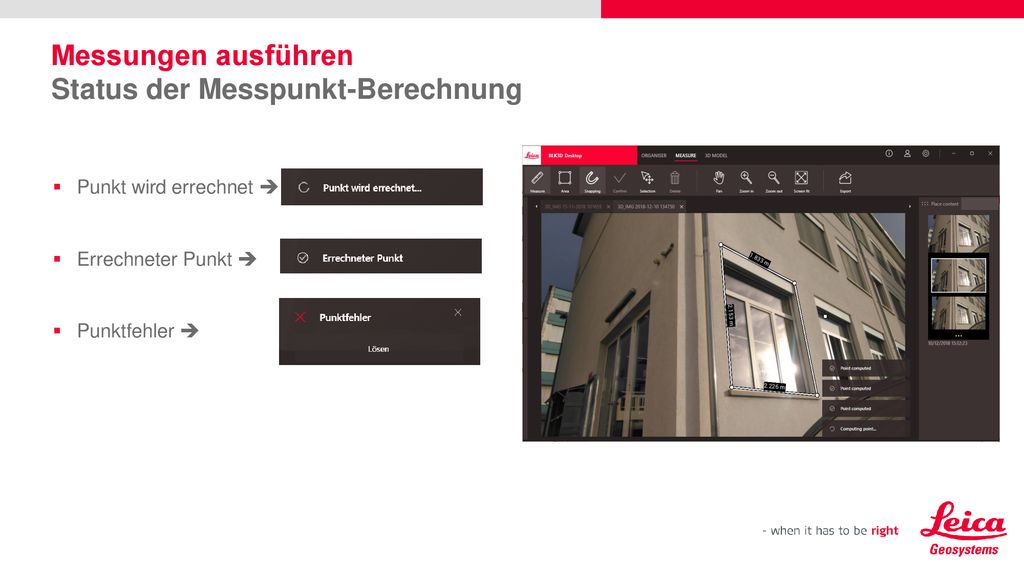

5 Messungen ausführen Status der Messpunkt-Berechnung
Punkt wird errechnet  Errechneter Punkt  Punktfehler 

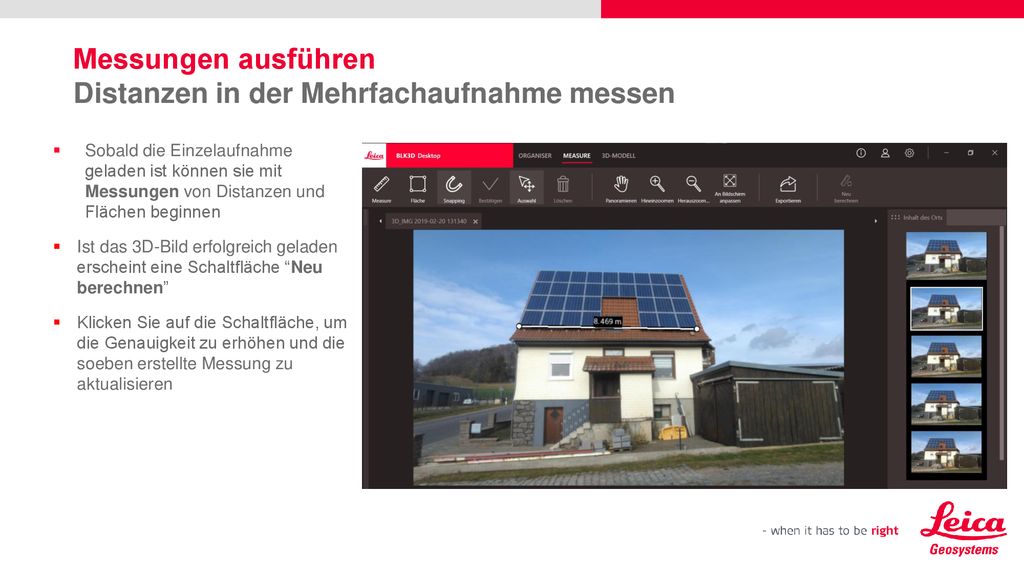

6 Messungen ausführen Distanzen in der Mehrfachaufnahme messen
Sobald die Einzelaufnahme geladen ist können sie mit Messungen von Distanzen und Flächen beginnen Ist das 3D-Bild erfolgreich geladen erscheint eine Schaltfläche “Neu berechnen” Klicken Sie auf die Schaltfläche, um die Genauigkeit zu erhöhen und die soeben erstellte Messung zu aktualisieren

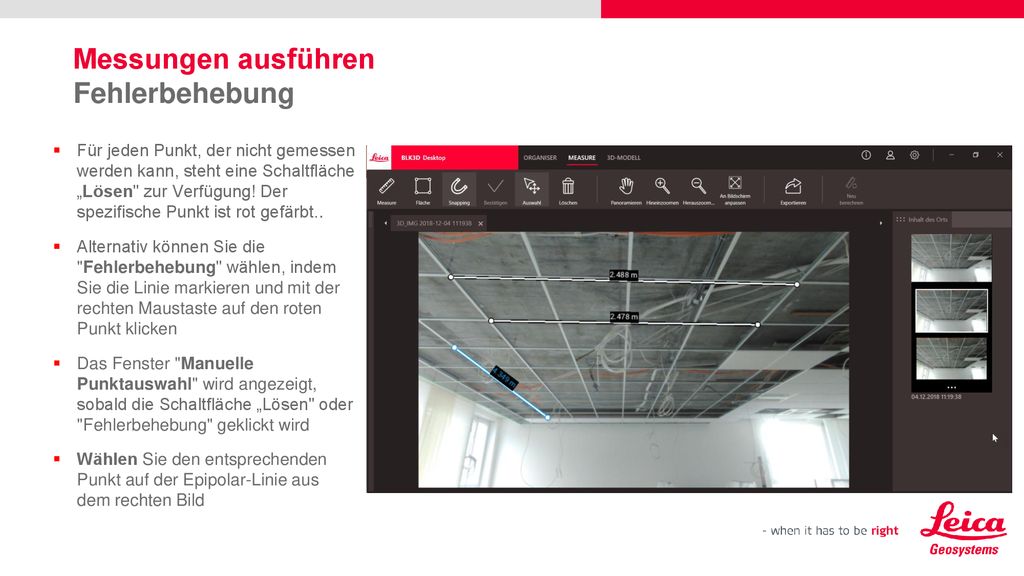

7 Messungen ausführen Fehlerbehebung
Für jeden Punkt, der nicht gemessen werden kann, steht eine Schaltfläche „Lösen" zur Verfügung! Der spezifische Punkt ist rot gefärbt.. Alternativ können Sie die "Fehlerbehebung" wählen, indem Sie die Linie markieren und mit der rechten Maustaste auf den roten Punkt klicken Das Fenster "Manuelle Punktauswahl" wird angezeigt, sobald die Schaltfläche „Lösen" oder "Fehlerbehebung" geklickt wird Wählen Sie den entsprechenden Punkt auf der Epipolar-Linie aus dem rechten Bild

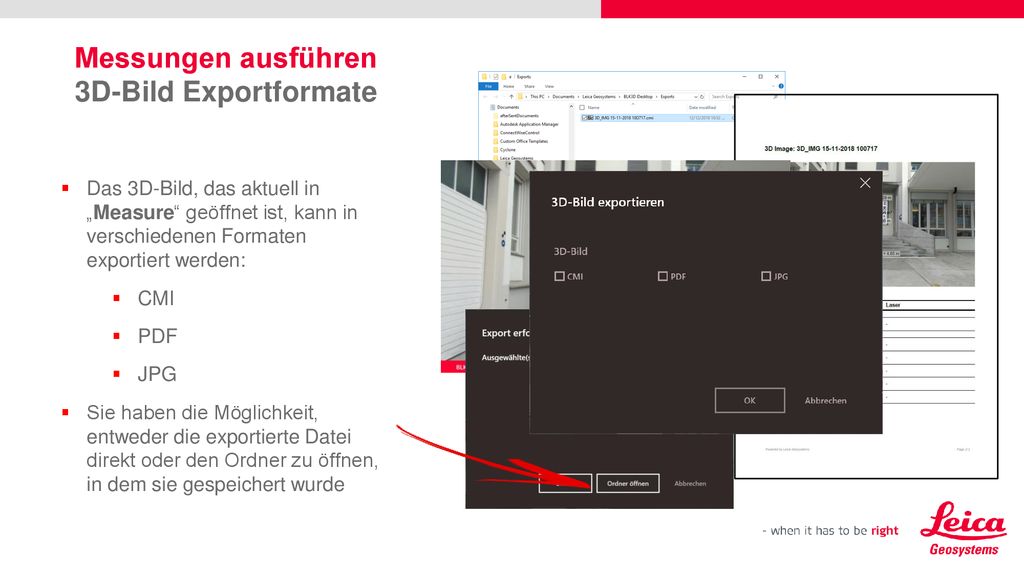

8 Messungen ausführen 3D-Bild Exportformate
Das 3D-Bild, das aktuell in „Measure“ geöffnet ist, kann in verschiedenen Formaten exportiert werden: CMI PDF JPG Sie haben die Möglichkeit, entweder die exportierte Datei direkt oder den Ordner zu öffnen, in dem sie gespeichert wurde
