1 A‘Funk kompakt 04-19 12.04.2019 Franz Metzger, OE7FMH
Amateuerfunklizenz 1980 1992 bis 2002 PR-Netz OE7 aufgebaut und betreut 1992 bis 2002 Sysop OE7XIR Rauth-Hütte 1600 m 2000 bis 2009 OE7-Homepage begonnen und gepflegt seit Berufsfunker Homepage

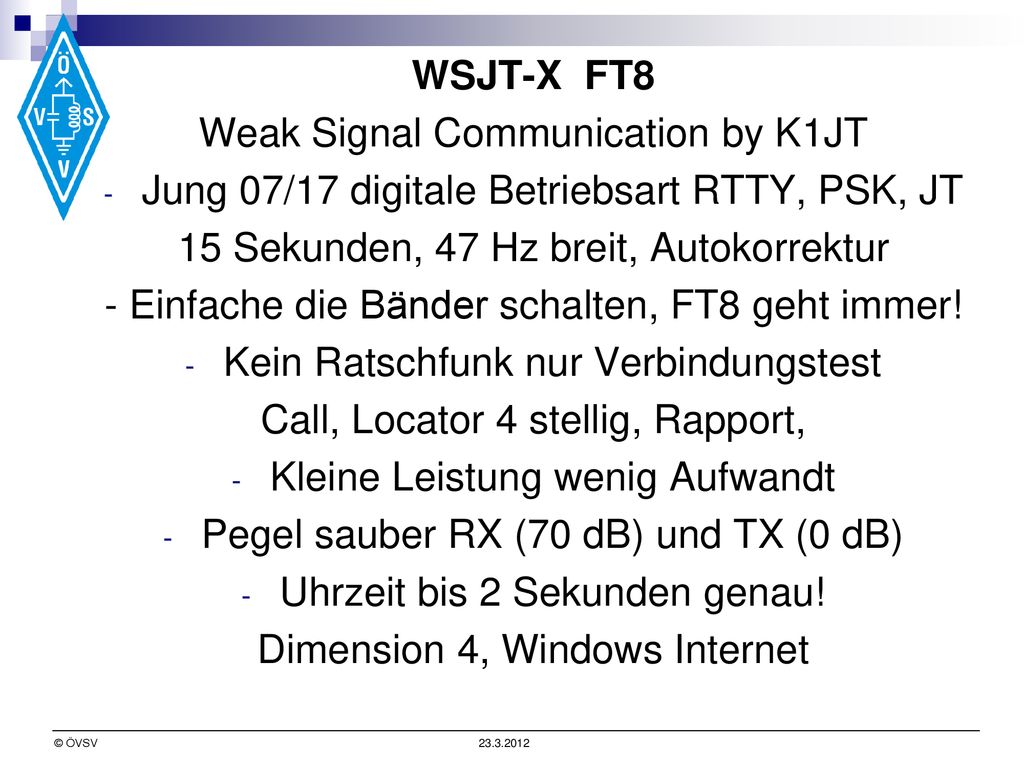

2 Weak Signal Communication by K1JT
WSJT-X FT8 Weak Signal Communication by K1JT Jung 07/17 digitale Betriebsart RTTY, PSK, JT 15 Sekunden, 47 Hz breit, Autokorrektur - Einfache die Bänder schalten, FT8 geht immer! Kein Ratschfunk nur Verbindungstest Call, Locator 4 stellig, Rapport, Kleine Leistung wenig Aufwandt Pegel sauber RX (70 dB) und TX (0 dB) Uhrzeit bis 2 Sekunden genau! Dimension 4, Windows Internet

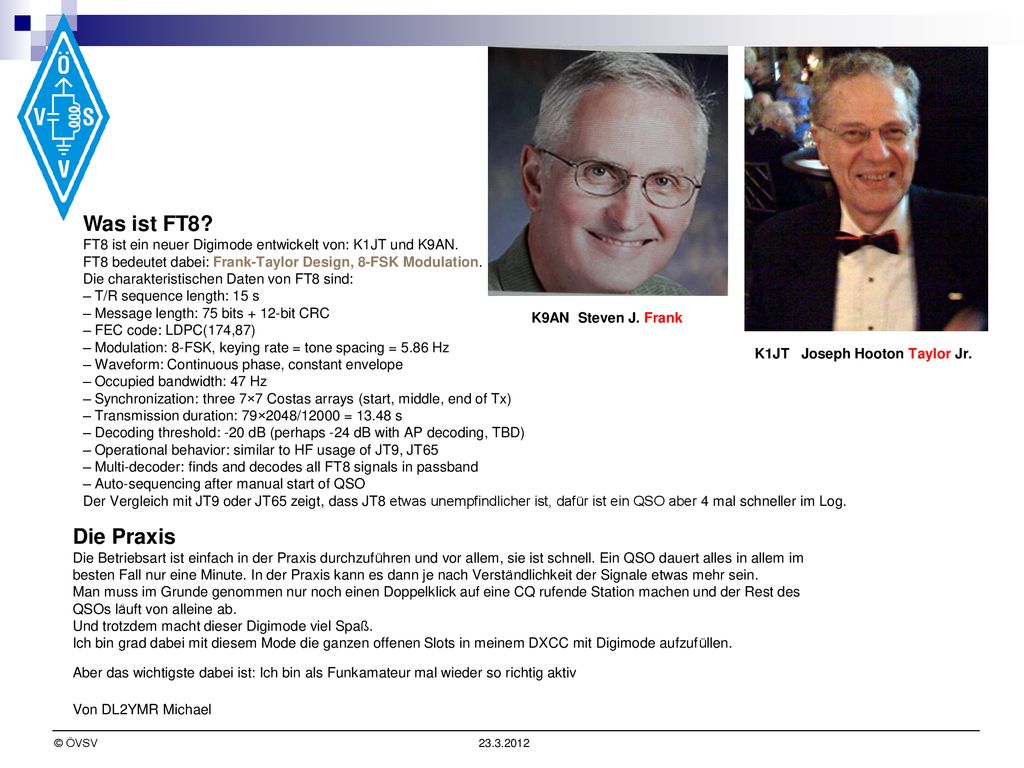

3 Was ist FT8? FT8 ist ein neuer Digimode entwickelt von: K1JT und K9AN. FT8 bedeutet dabei: Frank-Taylor Design, 8-FSK Modulation. Die charakteristischen Daten von FT8 sind: – T/R sequence length: 15 s – Message length: 75 bits + 12-bit CRC – FEC code: LDPC(174,87) – Modulation: 8-FSK, keying rate = tone spacing = 5.86 Hz – Waveform: Continuous phase, constant envelope – Occupied bandwidth: 47 Hz – Synchronization: three 7×7 Costas arrays (start, middle, end of Tx) – Transmission duration: 79×2048/12000 = s – Decoding threshold: -20 dB (perhaps -24 dB with AP decoding, TBD) – Operational behavior: similar to HF usage of JT9, JT65 – Multi-decoder: finds and decodes all FT8 signals in passband – Auto-sequencing after manual start of QSO Der Vergleich mit JT9 oder JT65 zeigt, dass JT8 etwas unempfindlicher ist, dafür ist ein QSO aber 4 mal schneller im Log. K9AN Steven J. Frank K1JT Joseph Hooton Taylor Jr. Die Praxis Die Betriebsart ist einfach in der Praxis durchzuführen und vor allem, sie ist schnell. Ein QSO dauert alles in allem im besten Fall nur eine Minute. In der Praxis kann es dann je nach Verständlichkeit der Signale etwas mehr sein. Man muss im Grunde genommen nur noch einen Doppelklick auf eine CQ rufende Station machen und der Rest des QSOs läuft von alleine ab. Und trotzdem macht dieser Digimode viel Spaß. Ich bin grad dabei mit diesem Mode die ganzen offenen Slots in meinem DXCC mit Digimode aufzufüllen. Aber das wichtigste dabei ist: Ich bin als Funkamateur mal wieder so richtig aktiv          Von DL2YMR Michael

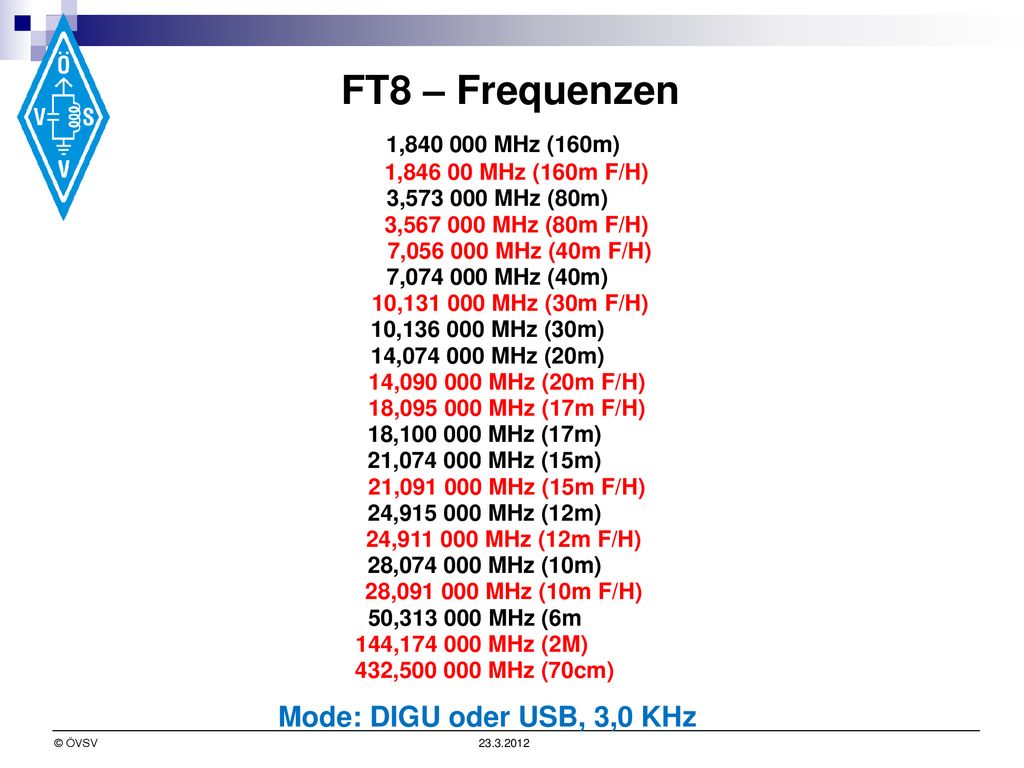

4 FT8 – Frequenzen 1,840 000 MHz (160m) Mode: DIGU oder USB, 3,0 KHz
1, MHz (160m F/H) 3, MHz (80m) 3, MHz (80m F/H) 7, MHz (40m F/H) 7, MHz (40m) 10, MHz (30m F/H) 10, MHz (30m) 14, MHz (20m) 14, MHz (20m F/H) 18, MHz (17m F/H) 18, MHz (17m) 21, MHz (15m) 21, MHz (15m F/H) 24, MHz (12m) 24, MHz (12m F/H) 28, MHz (10m) 28, MHz (10m F/H) 50, MHz (6m 144, MHz (2M) 432, MHz (70cm) Mode: DIGU oder USB, 3,0 KHz

5

6 FT8 Beginn 07.2017 – Ende 2017 bereits über 50%

7

8

9 10

10

11 VK0AI Macquarie Island Australian National Antarctic Research Expedition Most wanted Rank: 10 (Stand 02.19) CQ zone 30 IOTA: AN-005, ,8 km Norbert VK5MQ March 2018 – March 2019 ONLY FT8 on 20 m and 30 m !

12

13

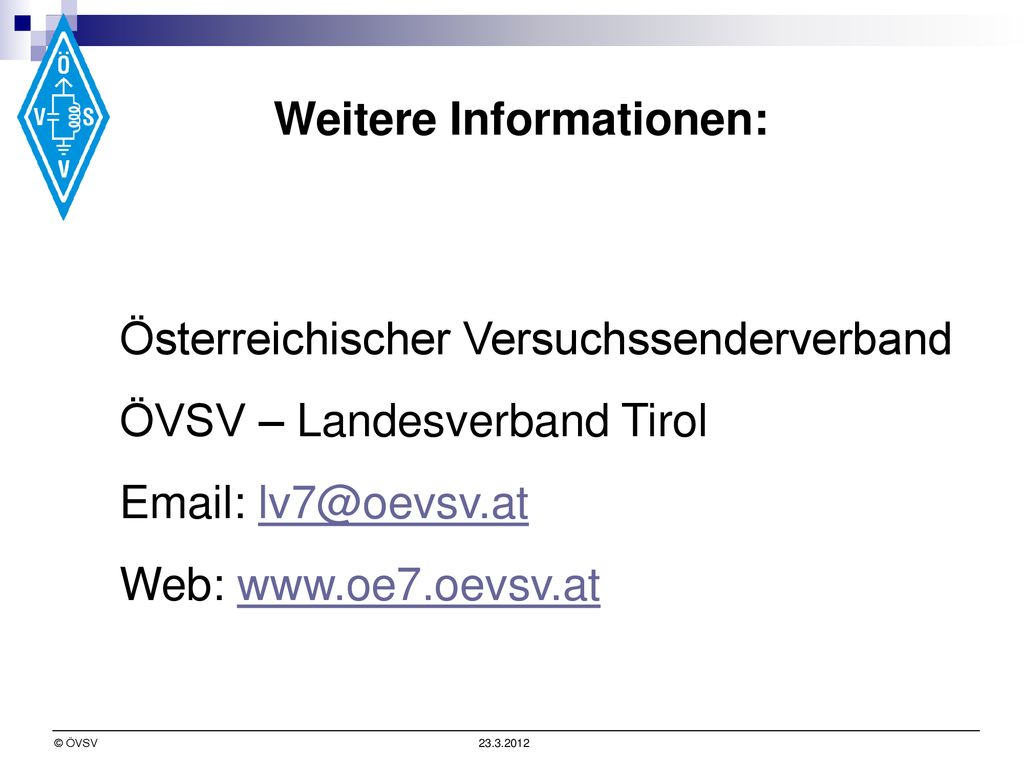

14 Weitere Informationen:
Österreichischer Versuchssenderverband ÖVSV – Landesverband Tirol Web:

15 Vielen Dank für Eure Aufmerksamkeit
Franz Metzger / OE7FMH
