Korrosionsschutz unter Dämmungen (CUI) Ergebnisse der „Globalen CUI Richtlinie“ Koordinationskreis Site Construction Ludwigshafen (KK SCL) 01.06.2017.

Präsentation zum Thema: "Korrosionsschutz unter Dämmungen (CUI) Ergebnisse der „Globalen CUI Richtlinie“ Koordinationskreis Site Construction Ludwigshafen (KK SCL) 01.06.2017."—  Präsentation transkript:

1 Korrosionsschutz unter Dämmungen (CUI) Ergebnisse der „Globalen CUI Richtlinie“
Koordinationskreis Site Construction Ludwigshafen (KK SCL) EST/CS

2 CUI Gundsätze CUI ist ein Schadensmechanismus, der bei isolierten Anlagenteile (z.B.: Rohrleitungen, Lagertanks, Wärmetauscher) unter bestimmten Betriebs- und Umweltbedingungen auftritt. Auslöser ist Feuchtigkeitseintritt in die Isolierung in einem Betriebstemperaturbereich von ca. -4 °C bis 175 °C CUI wirkt sich auf unlegierten und niedriglegierten Stahl aus EST/CS INTERN

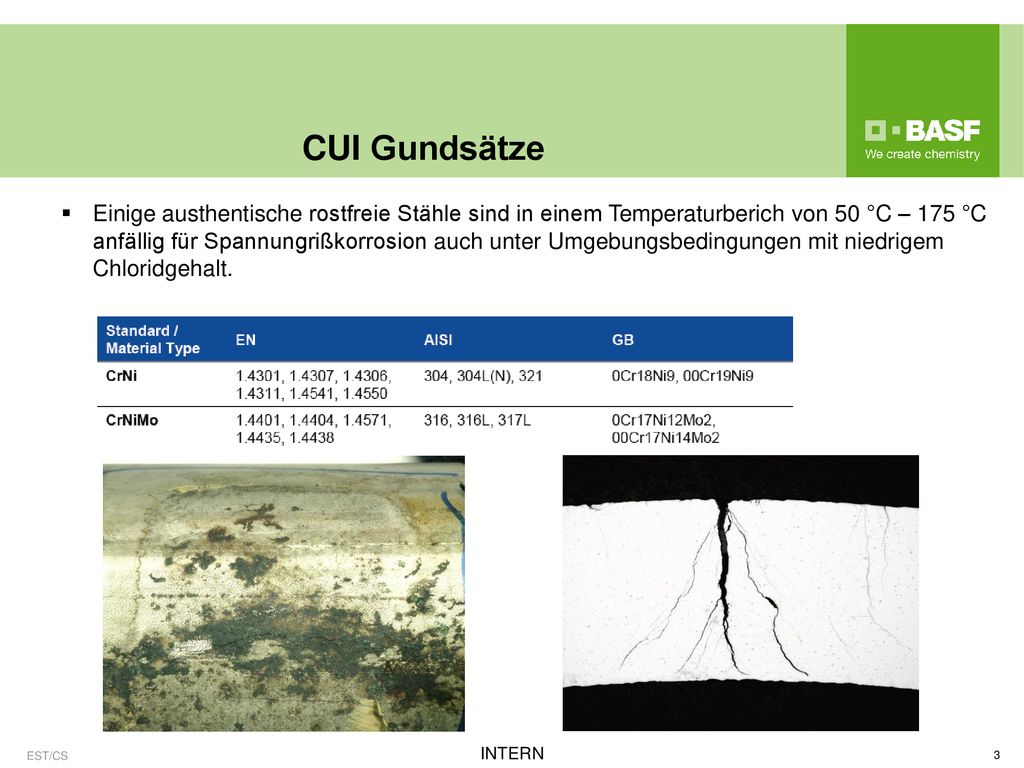

3 CUI Gundsätze Einige austhentische rostfreie Stähle sind in einem Temperaturberich von 50 °C – 175 °C anfällig für Spannungrißkorrosion auch unter Umgebungsbedingungen mit niedrigem Chloridgehalt. EST/CS INTERN

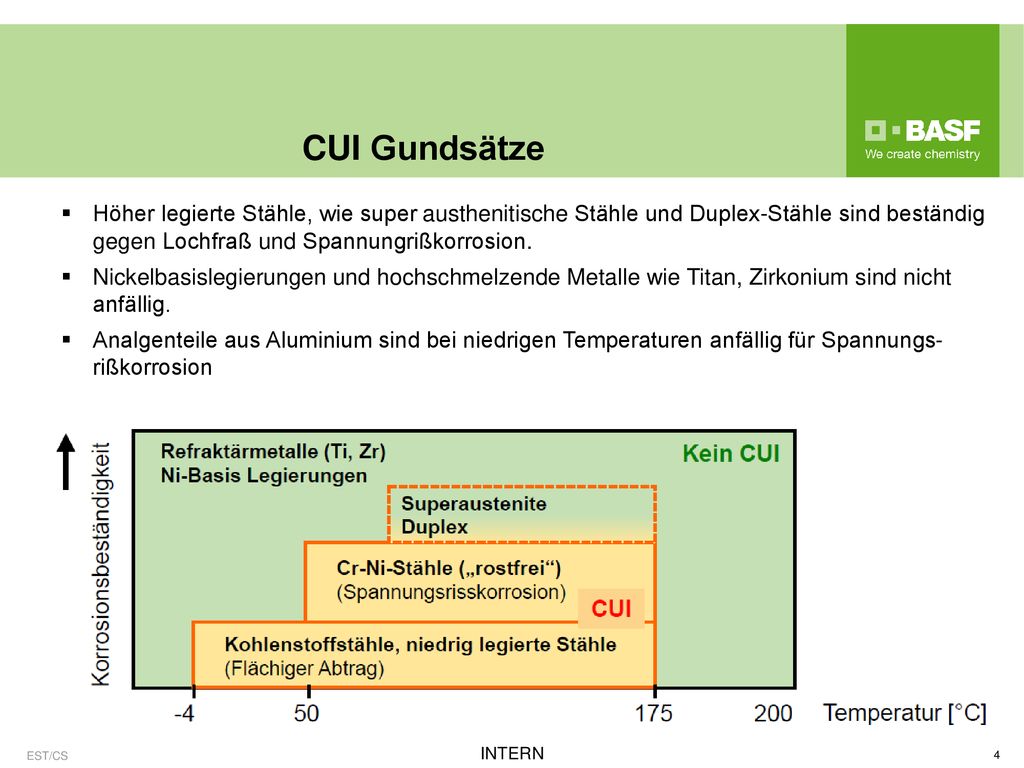

4 CUI Gundsätze Höher legierte Stähle, wie super austhenitische Stähle und Duplex-Stähle sind beständig gegen Lochfraß und Spannungrißkorrosion. Nickelbasislegierungen und hochschmelzende Metalle wie Titan, Zirkonium sind nicht anfällig. Analgenteile aus Aluminium sind bei niedrigen Temperaturen anfällig für Spannungs- rißkorrosion EST/CS INTERN

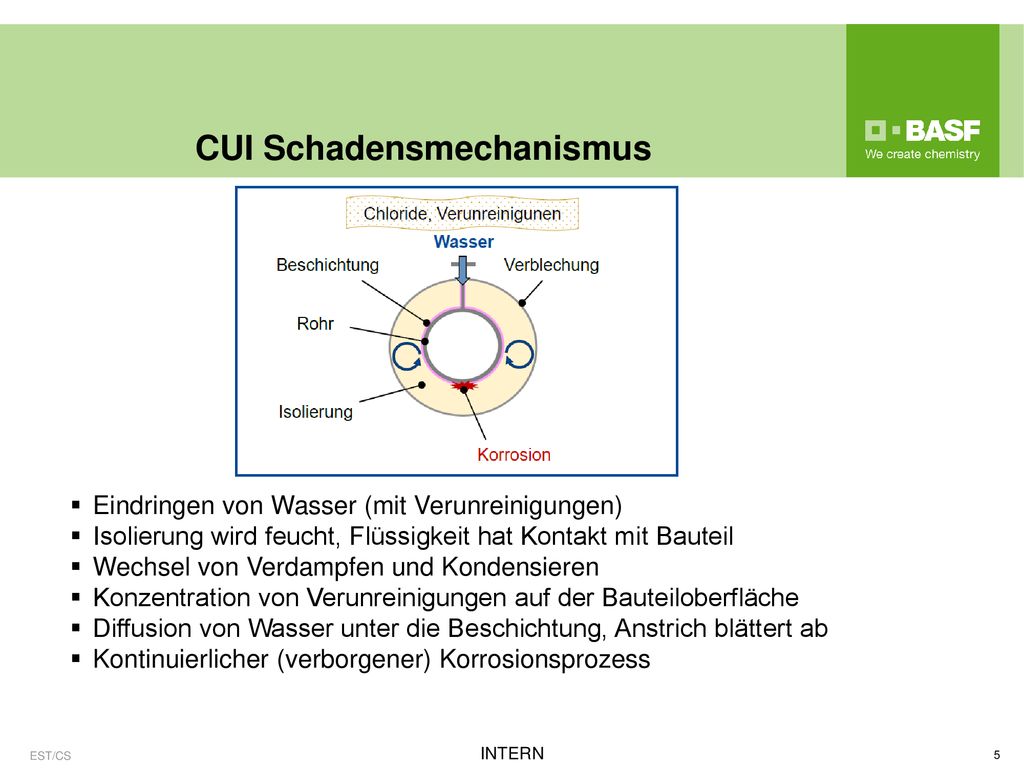

5 CUI Schadensmechanismus
Eindringen von Wasser (mit Verunreinigungen) Isolierung wird feucht, Flüssigkeit hat Kontakt mit Bauteil Wechsel von Verdampfen und Kondensieren Konzentration von Verunreinigungen auf der Bauteiloberfläche Diffusion von Wasser unter die Beschichtung, Anstrich blättert ab Kontinuierlicher (verborgener) Korrosionsprozess EST/CS INTERN

6 Standort- und anlagenspezifische Betrachtungen
Ursache von externen Wassereinbrüchen ist das lokale Klima (Regenintensität, rel. Luftfeuchtigkeit) und die örtl. Umgebungsbedingungen (Spritzwasser von Luftkühler, Löschwasser, permanente Wasserspülungen, Nähe zu Kühltürmen) In der Isolierung, durch undichte dampfbetriebene Begleitheizungen oder Kondensation infolge zyklische Betriebstemperaturen EST/CS INTERN

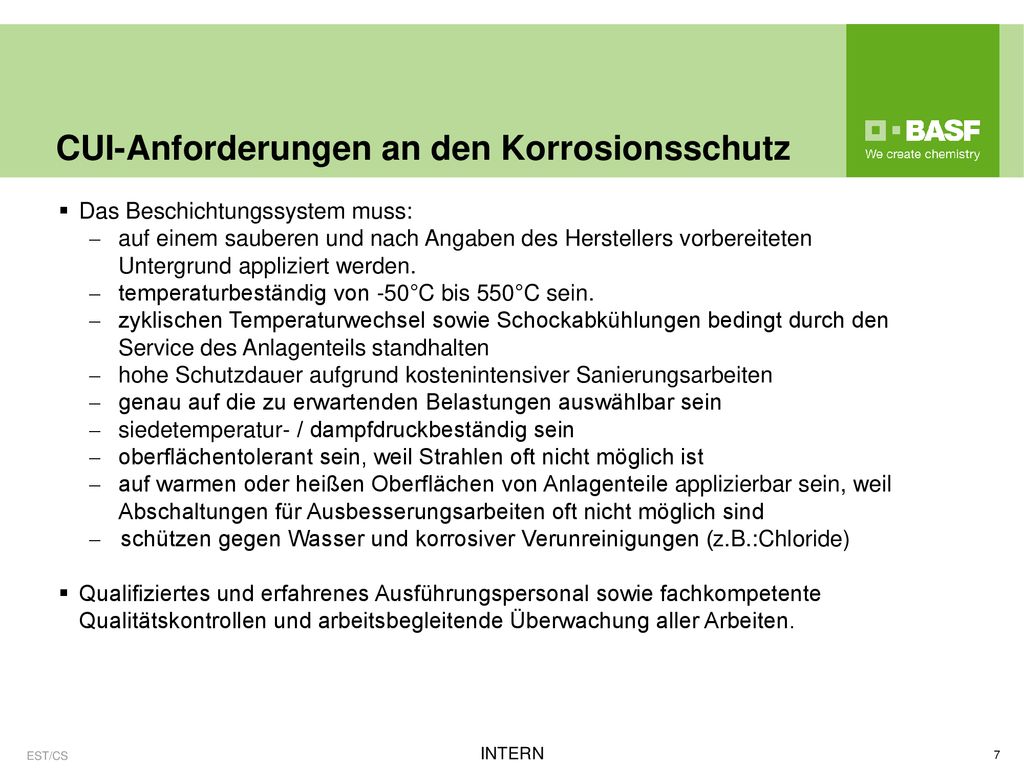

7 CUI-Anforderungen an den Korrosionsschutz
Das Beschichtungssystem muss: auf einem sauberen und nach Angaben des Herstellers vorbereiteten Untergrund appliziert werden. temperaturbeständig von -50°C bis 550°C sein. zyklischen Temperaturwechsel sowie Schockabkühlungen bedingt durch den Service des Anlagenteils standhalten hohe Schutzdauer aufgrund kostenintensiver Sanierungsarbeiten genau auf die zu erwartenden Belastungen auswählbar sein siedetemperatur- / dampfdruckbeständig sein oberflächentolerant sein, weil Strahlen oft nicht möglich ist auf warmen oder heißen Oberflächen von Anlagenteile applizierbar sein, weil Abschaltungen für Ausbesserungsarbeiten oft nicht möglich sind schützen gegen Wasser und korrosiver Verunreinigungen (z.B.:Chloride) Qualifiziertes und erfahrenes Ausführungspersonal sowie fachkompetente Qualitätskontrollen und arbeitsbegleitende Überwachung aller Arbeiten. The coating system is the last line of defense in preventing CUI. Sichere Anzeichen einer feuchten Isolierung EST/CS INTERN

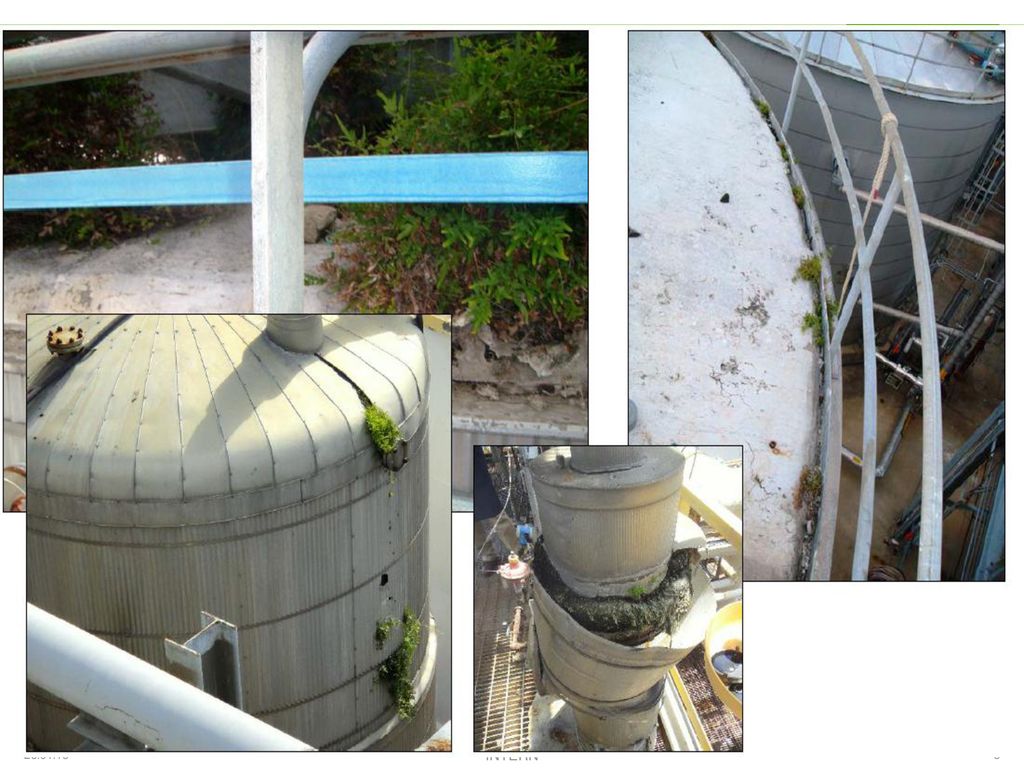

8 INTERN

9 Beschichtungssysteme
EST/CS INTERN

10 Beschichtungssysteme
INTERN

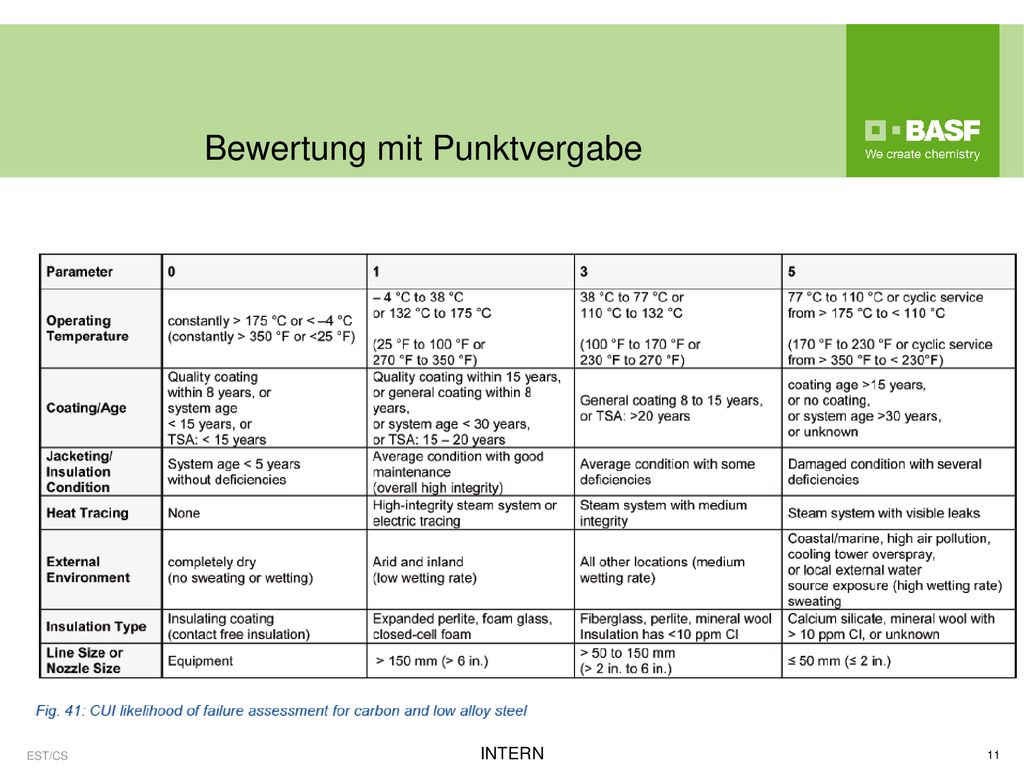

11 Bewertung mit Punktvergabe
EST/CS INTERN

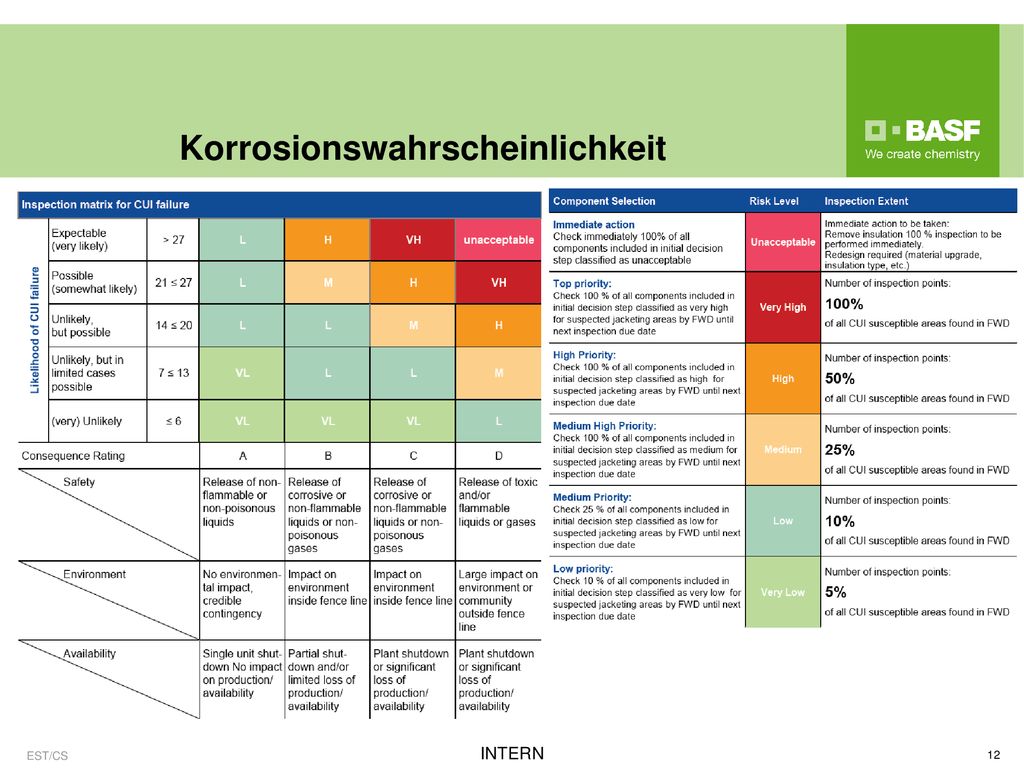

12 Korrosionswahrscheinlichkeit
EST/CS INTERN

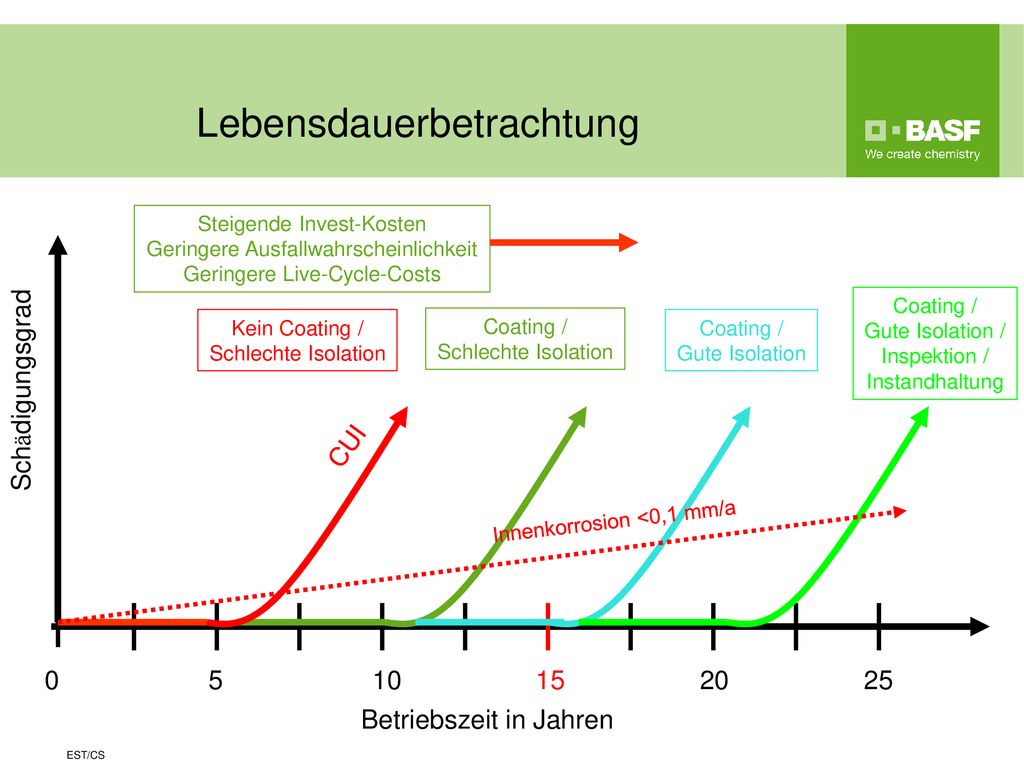

13 Lebensdauerbetrachtung
Steigende Invest-Kosten Geringere Ausfallwahrscheinlichkeit Geringere Live-Cycle-Costs Coating / Gute Isolation / Inspektion / Instandhaltung Kein Coating / Schlechte Isolation Coating / Schlechte Isolation Coating / Gute Isolation Schädigungsgrad CUI Innenkorrosion <0,1 mm/a 5 10 15 20 25 Betriebszeit in Jahren

14 Korrosion unter Dämmungen (CUI) Ausblick…..
So hoffentlich nicht! EST/CS INTERN
