1 von Widerständen, Spulen und Kondensatoren
Parallelschaltung von Widerständen, Spulen und Kondensatoren Michael Funke – DL4EAX

2 Wie verhalten sich Strom und Spannung?

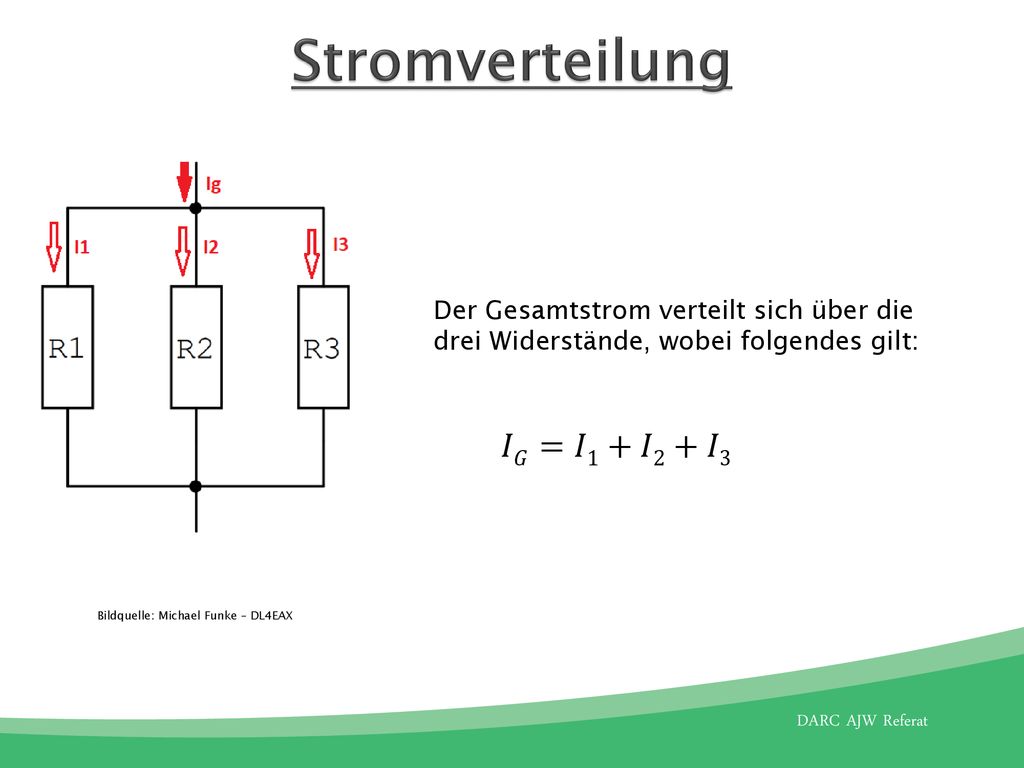

3 Stromverteilung J 𝐼𝐺=𝐼1+𝐼2+𝐼3
Der Gesamtstrom verteilt sich über die drei Widerstände, wobei folgendes gilt: 𝐼𝐺=𝐼1+𝐼2+𝐼3 Bildquelle: Michael Funke – DL4EAX

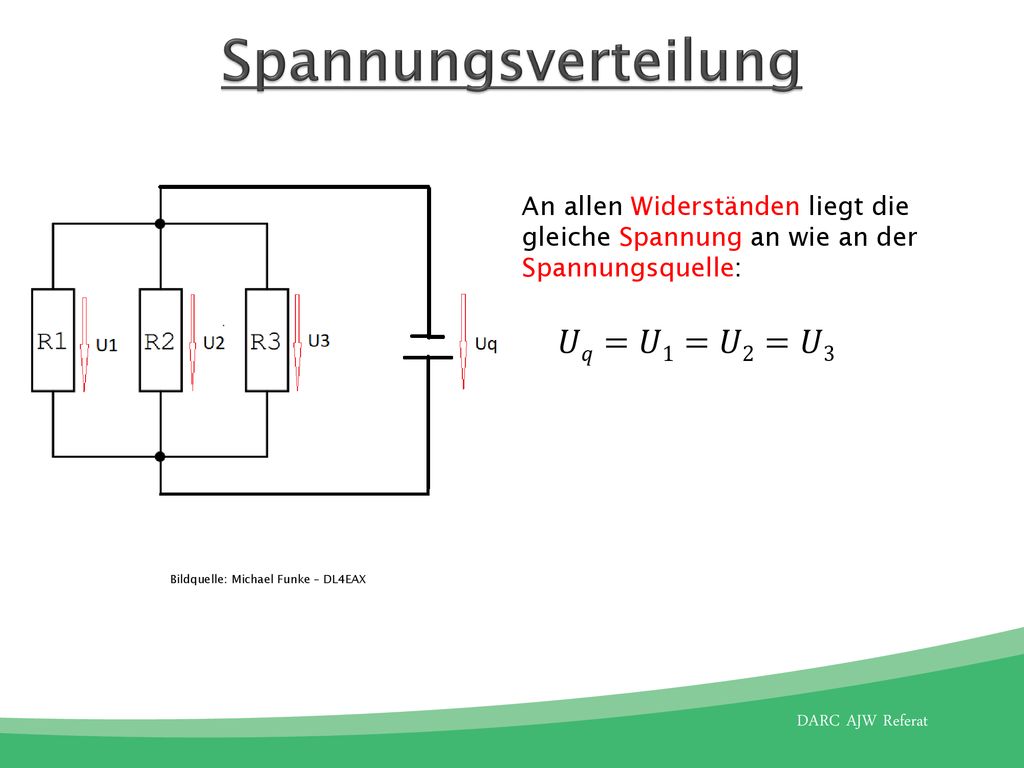

4 Spannungsverteilung 𝑈𝑞=𝑈1=𝑈2=𝑈3
An allen Widerständen liegt die gleiche Spannung an wie an der Spannungsquelle: 𝑈𝑞=𝑈1=𝑈2=𝑈3 Bildquelle: Michael Funke – DL4EAX

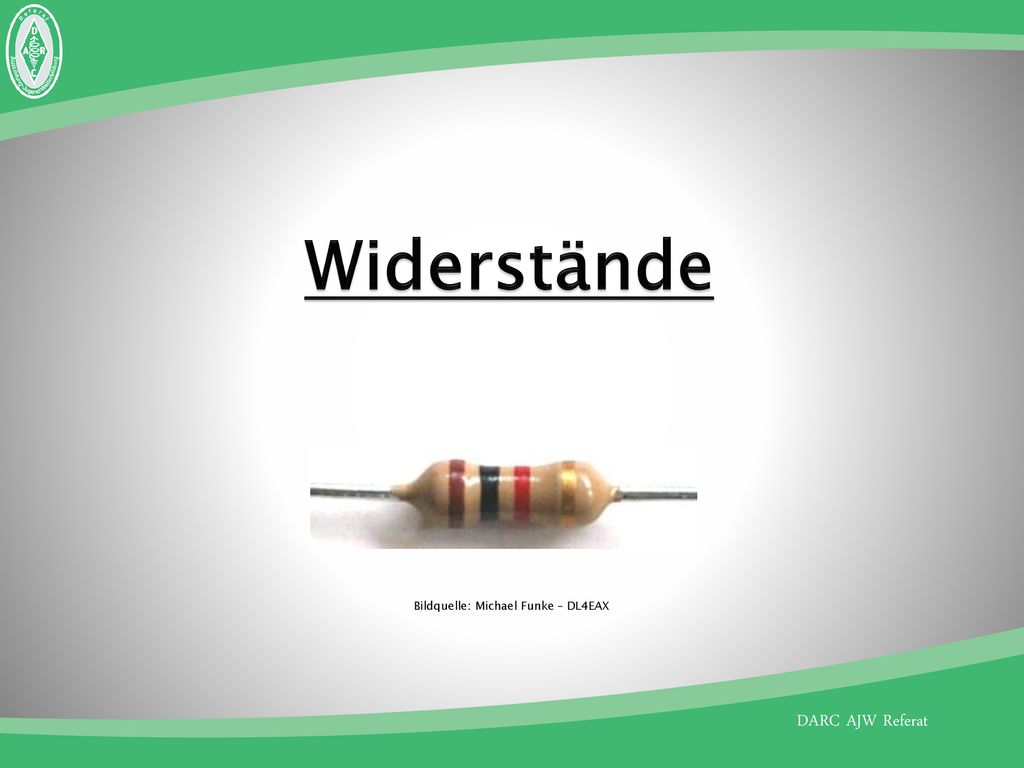

5 Widerstände Bildquelle: Michael Funke – DL4EAX

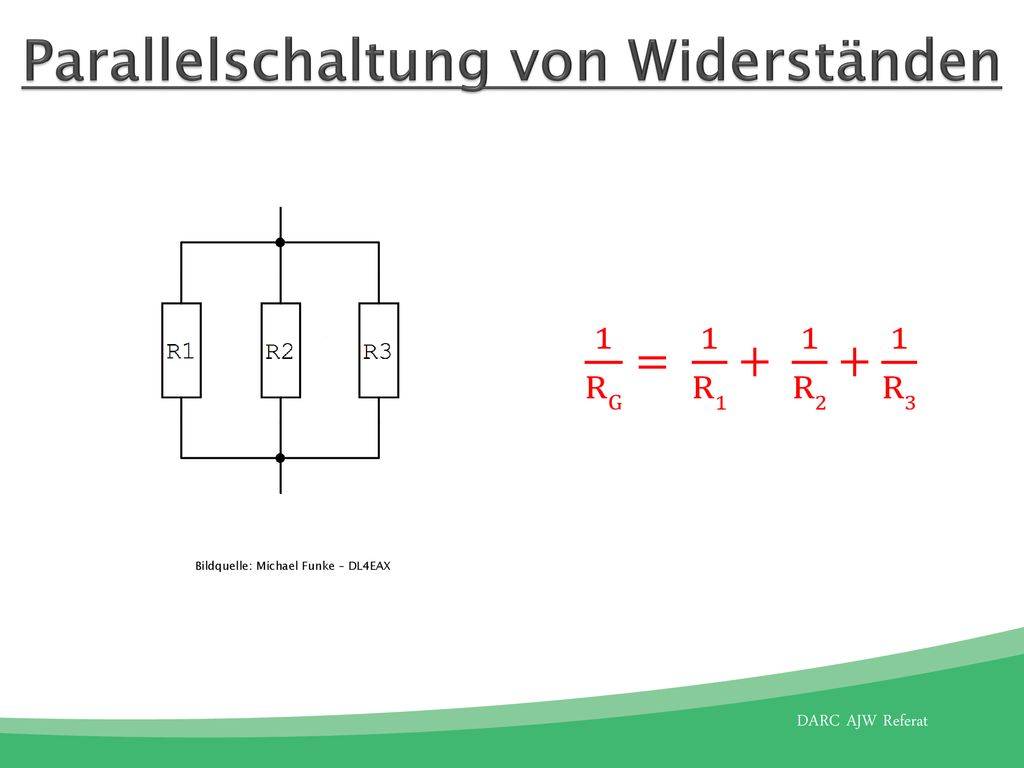

6 Parallelschaltung von Widerständen
1 RG = 1 R R R3 Bildquelle: Michael Funke – DL4EAX

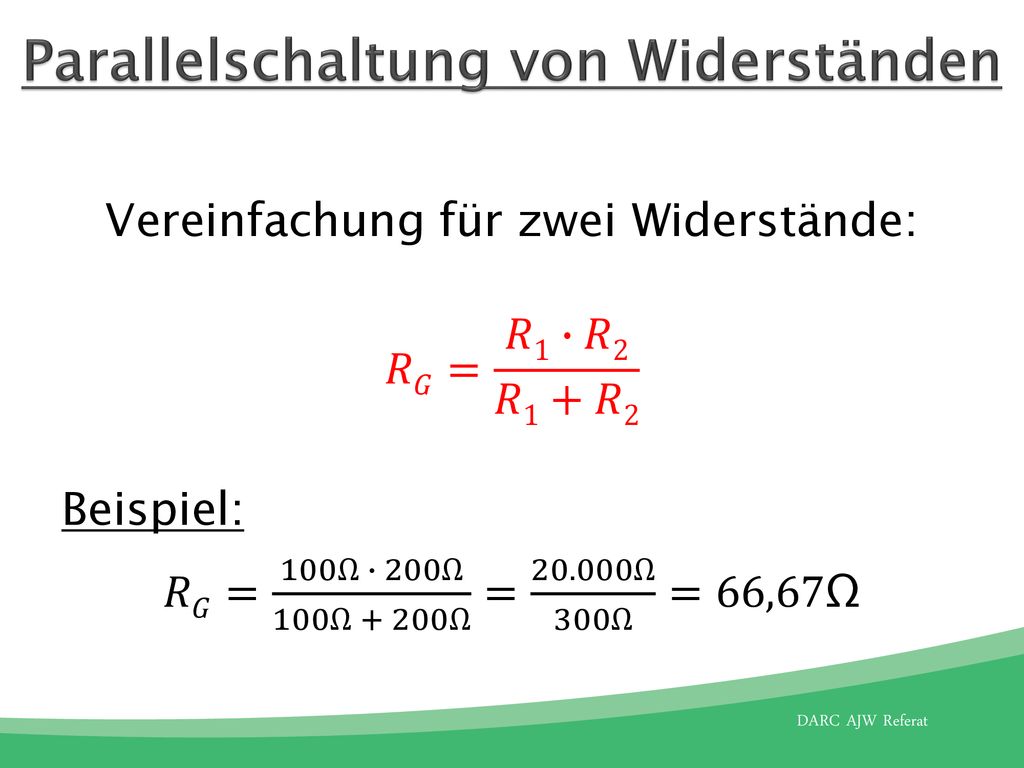

7 Parallelschaltung von Widerständen
Vereinfachung für zwei Widerstände: 𝑅𝐺= 𝑅1∙𝑅2 𝑅1+𝑅2 Beispiel: 𝑅𝐺= 100Ω ∙ 200Ω 100Ω + 200Ω = Ω 300Ω =66,67Ω

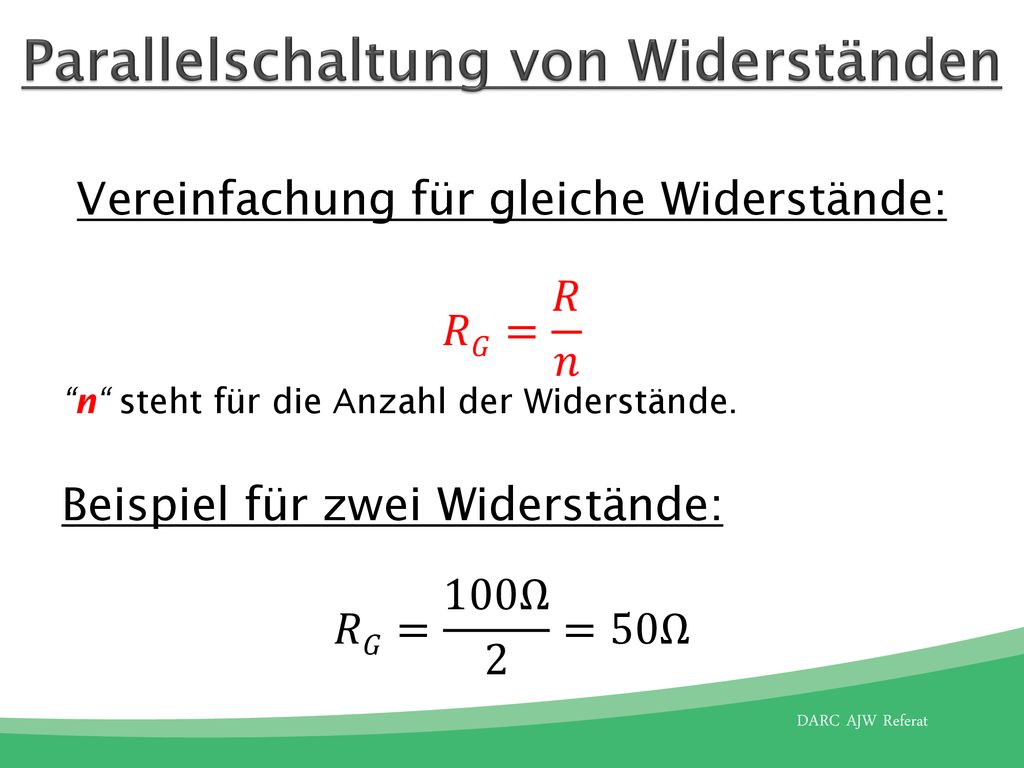

8 Parallelschaltung von Widerständen
Vereinfachung für gleiche Widerstände: 𝑅𝐺= 𝑅 𝑛 “n“ steht für die Anzahl der Widerstände. Beispiel für zwei Widerstände: 𝑅𝐺= 100Ω 2 =50Ω

9 Spulen Bildquelle: Zureks - Eigenes Werk, Gemeinfrei

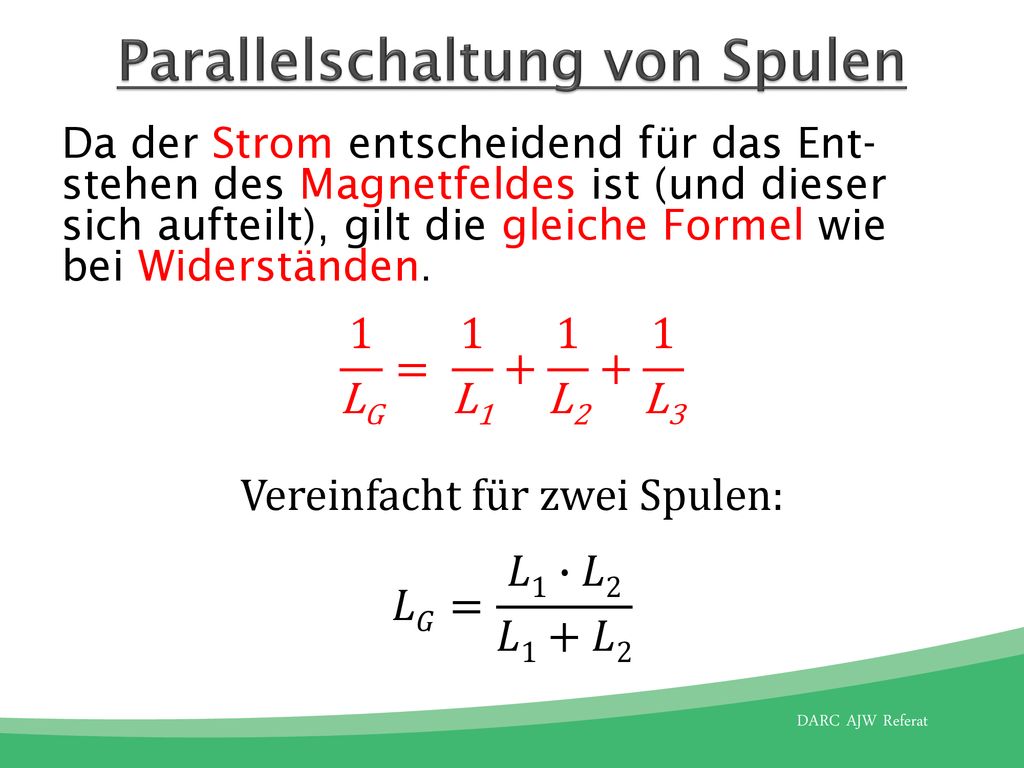

10 Parallelschaltung von Spulen
Da der Strom entscheidend für das Ent-stehen des Magnetfeldes ist (und dieser sich aufteilt), gilt die gleiche Formel wie bei Widerständen. 1 LG = 1 L1 + 1 L2 + 1 L3 Vereinfacht für zwei Spulen: 𝐿𝐺= 𝐿1∙𝐿2 𝐿1+𝐿2

11 Kondensatoren Bildquelle: Von Fabian ~ (Fabian R at de.wikipedia) - Eigenes Werk, CC BY-SA 3.0

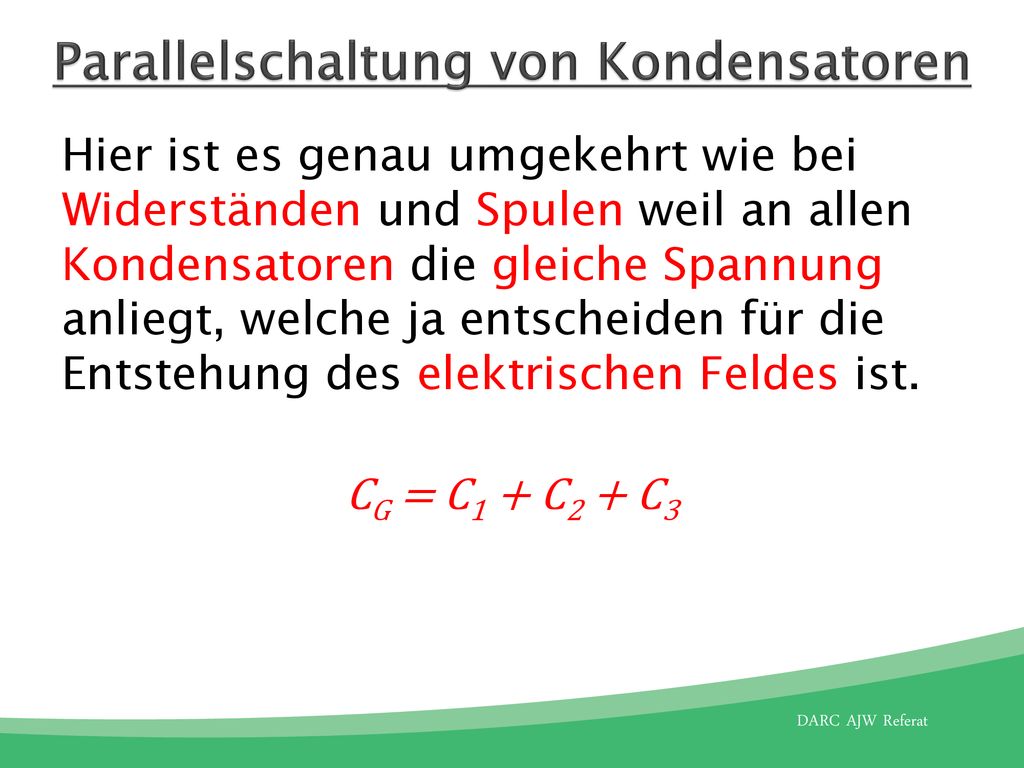

12 Parallelschaltung von Kondensatoren
Hier ist es genau umgekehrt wie bei Widerständen und Spulen weil an allen Kondensatoren die gleiche Spannung anliegt, welche ja entscheiden für die Entstehung des elektrischen Feldes ist. CG = C1 + C2 + C3

13 Das war schon alles! Wer mehr wissen will, sollte jetzt fragen!
