1 PCBDesignInspect + ScmInspect
Werkzeuge zur Inspektion von Schaltplänen und PCB-Layouts für DesignGateway und Boarddesigner

2 Schematics und Pcb ScmInspect PcbDesignInspect

3 Asscii-Daten-Erzeugung
ScmInspect benötigt das Zuken Tool zndgout. exe. PcbDesignInspect-Software enthält ein Tool ScmToXml, das die Daten für das Tool ScmInspect generiert. PcbDesignInspect benötigt man die Zuken Tools pcout. exe, ftout. exe, drout. exe, pkgback. exe und partback. exe. Die generierten ASCII-Daten können dann geladen werden. ScmInspect und PcbDesignInspect können miteinander kommunizieren. In ScmInspect Können Signale selektiert werden und wenn PcbDesignInspect ebenfalls geöffnet ist, Leiterbahnen und Pads als Grafik zu ScmInspect übertragen warden. Sie warden dann in einem neuen Fenster als Layout dargestellt.

4 Kommunikation ScmInspect < PcbDesignInspect
Ausgewählte Netze in ScmInspect Aus PcbDesignInspect übertragenes Layout

5 Leiterbahnlängen aus PcbDesignInspect holen.
Selektierte Netze in ScmInspect Angezeigte Leiterbahnlängen

6 Kommunikation ScmInspect > PcbDesignInspect
Selektieren in ScmInspect Anzeigen in PcbDesignInspect

7 PcbDesignInspect Features
Bauteile, Netze, Differential Paare, elektrische Stifte, Busse, PIN-Pair-Gruppen und Testpunkte finden und überprüfen

8 Messungen

9 Kriechstrecken zwischen Schlitzen und Bohrungen

10 Kriechstrecken unter Berücksichtigung von potenzialfreiem Kupfer
1. Two Points Distance (X ,Y X ,Y ) 2. Two Points Distance (X ,Y X ,Y ) 3. Two Points Distance (X ,Y X ,Y ) 4. Two Points Distance (X ,Y X ,Y ) 1 to 4 Creepage Serial Creepage Serial distance 9.50 mm

11 Kriechstreckenabstand von Top-Lage zu Bottom-Lage um Boardkontur
Anzeige im Measurement-Dialog 1. 3D-Distance 3D Th 1.49

12 3D Distance Angezeigtes Ergebnis im Mearurement-Dialog
Kriechstrecke von Top zu Bottom 1. 3D-Distance 3D D D Th 1.49

13 Anzeige von Clearance-Klassen
Wählen Sie in der rechten Tabelle die Abstands Klasse aus und zeigen Sie die Objekte in verschiedenen Farben an. Violettes Objekt hat die Abstands Klasse DCP_IN. Gelbe Objekte haben die Abstands Klasse DC. Es kann gleichzeitig ein Kreis mit dem Durchmesser des Mindestabstandes angezeigt werden.

14 3d-Check der Clearance-Klassen

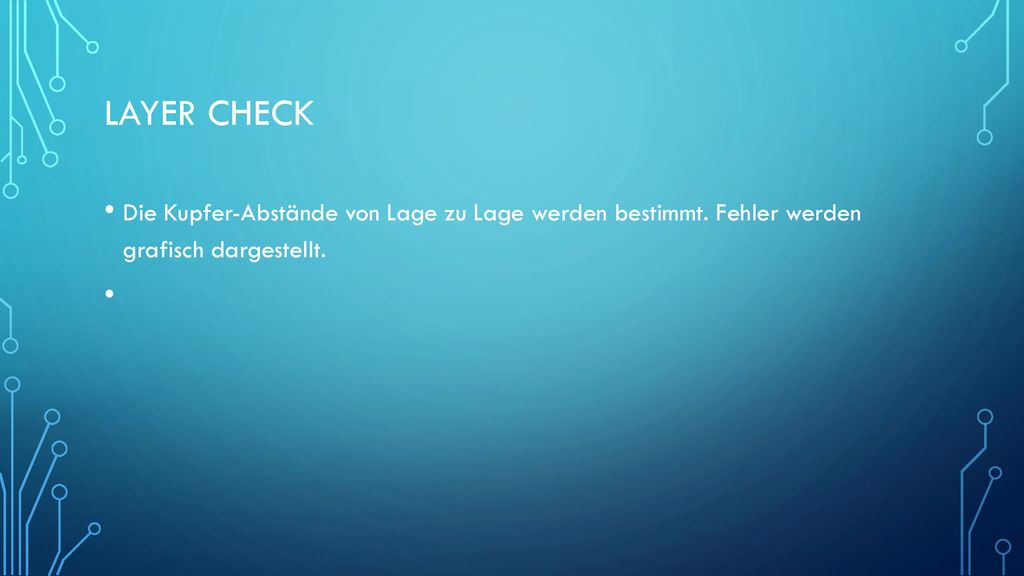

15 Layer Check Die Kupfer-Abstände von Lage zu Lage werden bestimmt. Fehler werden grafisch dargestellt.

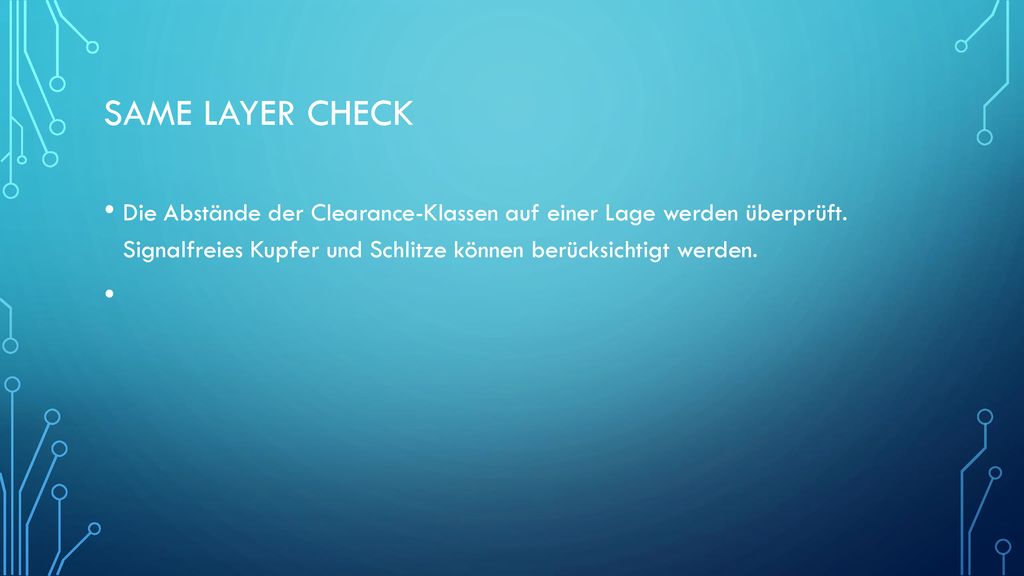

16 Same Layer Check Die Abstände der Clearance-Klassen auf einer Lage werden überprüft. Signalfreies Kupfer und Schlitze können berücksichtigt werden.

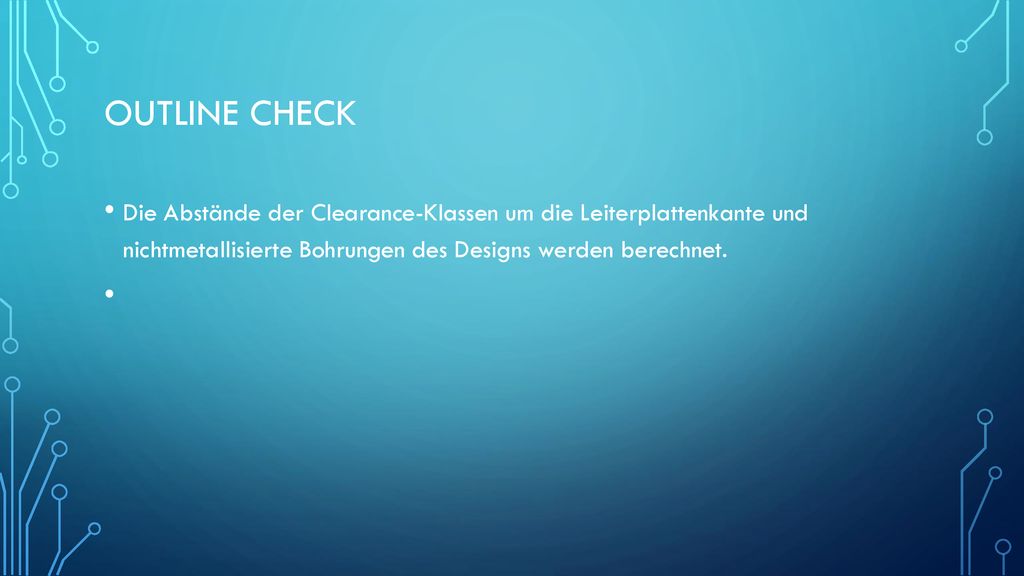

17 Outline Check Die Abstände der Clearance-Klassen um die Leiterplattenkante und nichtmetallisierte Bohrungen des Designs werden berechnet.

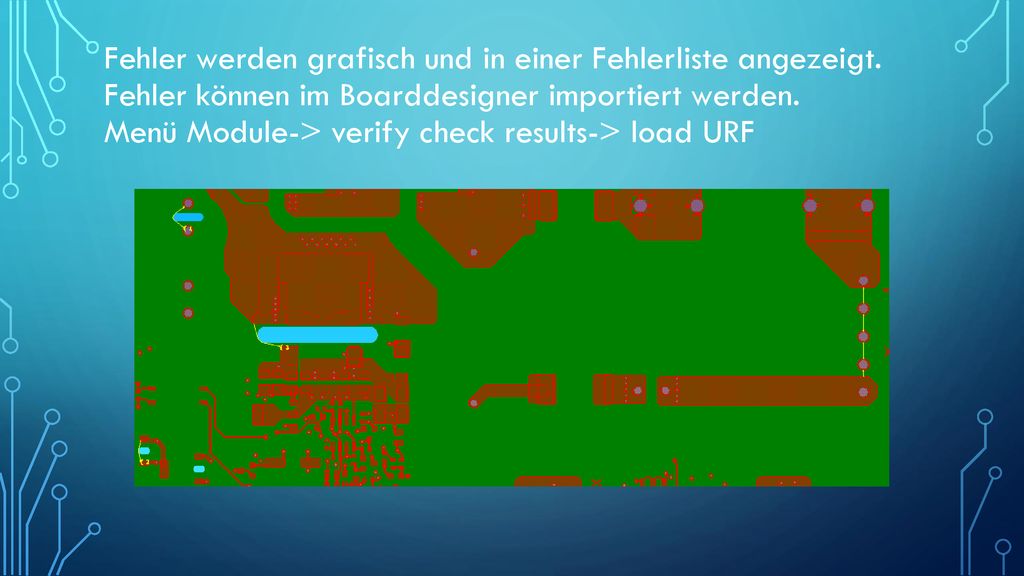

18 Fehler werden grafisch und in einer Fehlerliste angezeigt
Fehler werden grafisch und in einer Fehlerliste angezeigt. Fehler können im Boarddesigner importiert werden. Menü Module-> verify check results-> load URF

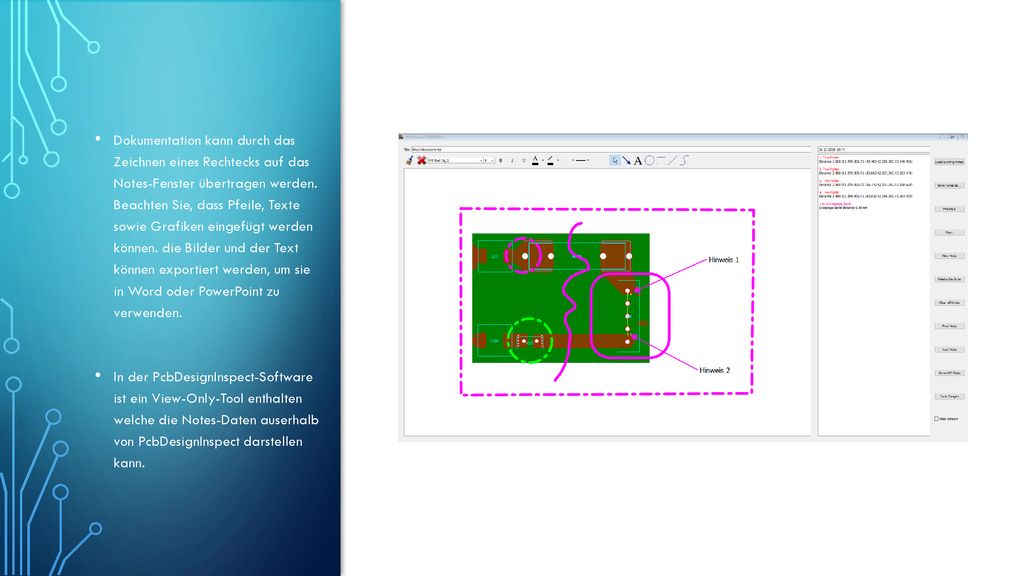

19 Dokumentation kann durch das Zeichnen eines Rechtecks auf das Notes-Fenster übertragen werden. Beachten Sie, dass Pfeile, Texte sowie Grafiken eingefügt werden können. die Bilder und der Text können exportiert werden, um sie in Word oder PowerPoint zu verwenden. In der PcbDesignInspect-Software ist ein View-Only-Tool enthalten welche die Notes-Daten auserhalb von PcbDesignInspect darstellen kann.

20 Chart das die Länge der Signale eines Busses anzeigt

21 Lowlight Anzeige

22 Single Signaldarstellung

23 Differential pair Anzeige
