1 Deckblatt: Begrüßung Vortragsdauer
kein Anspruch auf Vollständigkeit, üben, üben, üben Dipl. Ing. R. Huber Assistent Fb. Mechatronik FH-Karlsruhe, Hochschule für Technik, Moltkestr Karlsruhe Stand Oktober `97

2 Leiterplatten-Layout
Progammverzeichnis: Leiterplatten-Layout Router Schaltplanentwurfsprogramm PCB Printed Circuit Board EDA Electronic Design System Advanced

3 EDA/ Client 3.2 EDA/ Client:

4 Die Oberfläche: EDA/ Client 3.2 Schaltplaneditor Bibliothekeneditor
Texteditor Register können verschoben werden Die 3 sind die Wesentlichen

5 Der Schaltplan-Editor:
EDA/ Client 3.2 Der Schaltplan-Editor: Zeichenwerkzeug View/Toolbaars/ Digital Objekts/ Power Tools/ Werkzeuge ein/ bzw. ausblenden Attributenfenster über Tabulatortaste Koordinatenursprung links unten

6 Der Bibliotheken-Editor:
EDA/ Client 3.2 Der Bibliotheken-Editor: Koordinatenursprung in der Bildmitte

7 EDA/ Client 3.2 Der Texteditor: Protel benötigt zur Erstellung von Reports, Netzlisten oder Makros einen Texteditor , der ebenfalls in die EDA/ Client-Oberfläche eingebunden ist.

8 Arbeitsfläche konfigurieren:
EDA/ Client 3.2 Arbeitsfläche konfigurieren: Einstellen der Seiten- und der Rastergrößen:

9 Auffinden und plazieren von Bauteilen:
EDA/ Client 3.2 Auffinden und plazieren von Bauteilen: 1. Möglichkeit: Find 2. Möglichkeit: Zeichenwerkzeug

10 Einstellen des Footprint:
EDA/ Client 3.2 Einstellen des Footprint: Bauelement Footprint Die Eintragung des Footprints ist Voraussetzung für eine korrekte Erstellung der Netzliste.

11 Ermitteln der Footprintgröße
EDA/ Client 3.2 Ermitteln der Footprintgröße Die Einstellung des Pinabstandes erfolgt über die Libraries-Liste vom Advanced-PCB Programms. Hier als Beispiel der Footprint „RAD0.2“ bei einem Widerstand.

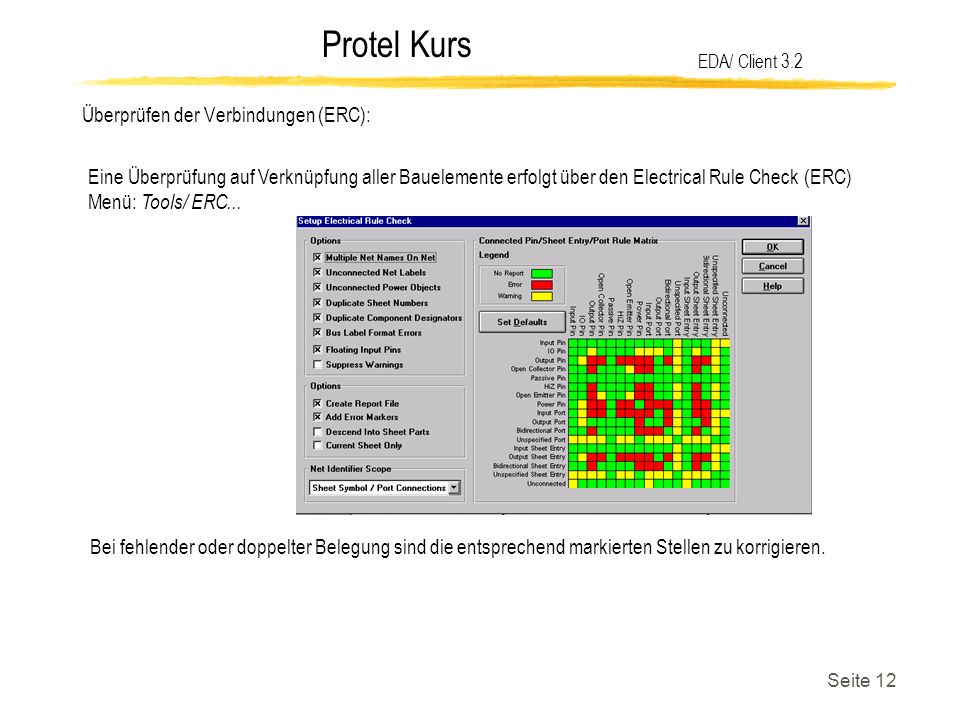

12 Überprüfen der Verbindungen (ERC):
EDA/ Client 3.2 Überprüfen der Verbindungen (ERC): Eine Überprüfung auf Verknüpfung aller Bauelemente erfolgt über den Electrical Rule Check (ERC) Menü: Tools/ ERC... Bei fehlender oder doppelter Belegung sind die entsprechend markierten Stellen zu korrigieren.

13 Erzeugen einer Netzliste:
EDA/ Client 3.2 Erzeugen einer Netzliste: Eine Netzliste sollte erstellt werden, wenn ein Layout zum entsprechendem Schaltplan erstellt werden soll. Menü: Tools/ Create Netlist....

14 Aussehen des fertigen Schaltplans:
EDA/ Client 3.2 Aussehen des fertigen Schaltplans:

15 Advanced PCB Advanced PCB:

16 Die Oberfläche von Advanced PCB:
Menüleiste Werkzeugleiste Koordinatenanzeige

17 Die Bibliothekenverwaltung:
Advanced PCB Die Bibliothekenverwaltung: Zu erreichen über das Buchsymbol in der Menüleiste oder Library/ Components.

18 Festlegen der Arbeitsfläche:
Advanced PCB Festlegen der Arbeitsfläche: Neue Datei anlegen mit: File/ New Im Menü Current: SnapGrid und Visible1 Grid auf 20mil und das Visible2 Grid auf 100mil einstellen Zoomstufe über Menü Zoom/ Select auf 0,15 festlegen Mit Edit/ Place/ Track Cursor auf die Koordinaten 0/ 0 setzen (links unten im Arbeitsbblatt) Die Abmaße für eine Europlatine sind: 3937,00mil x 6299,21mil

19 Auswählen und Plazieren von Komponenten
Advanced PCB Auswählen und Plazieren von Komponenten Platinenform Über Netzliste eingeladene Bauteile (Load/ Netlist) Bereits plazierte Bauteile (über Editi/ Move/ Component)

20 Auswählen und Verbinden verschiedener Komponenten:
Advanced PCB Auswählen und Verbinden verschiedener Komponenten: Über Library/ Components Bauelement auswählen und plazieren. Bauteil entsprechend plazieren und über Place/ Node das entsprechende Netz auswählen:

21 Setzen von Sperrflächen:
Advanced PCB Setzen von Sperrflächen: Das Setzen von Sperrflächen ist sinnvoll um bestimmte Stellen vom Routen auszuschließen. (Über Place/ File)

22 Nach der Plazierung der Bauteile erfolgt die Speicherung einmal über
Advanced PCB Speicherarten: Nach der Plazierung der Bauteile erfolgt die Speicherung einmal über Protel Binary ... und speziell für den Advanced Router über Protel Text

23 Advanced Route 3.1 Advanced Route 3.1:

24 Einlesen der Advance-PCB Datei:
Advanced Route 3.1 Einlesen der Advance-PCB Datei: Entsprechende Datei über File/ Open... Einlesen.

25 Advanced Route 3.1 Abmaße:

26 Einstellungen zum Autorouter:
Advanced Route 3.1 Einstellungen zum Autorouter: Über Options/ Autorouter Setup... Achtung: Anzahl der zu routenden Layers beachten! Einstellungen von Lötaugendurchmesser, Durchkontaktierung, Leiterbahnbreite und Abstand zwischen den Leiterbahnen.

27 Einstellungen der Leiterbahnbreite erfolgt über Edit/ Netattributes:
Advanced Route 3.1 Netattributes: Einstellungen der Leiterbahnbreite erfolgt über Edit/ Netattributes:

28 Speichern der Datei unter Advanced Route 3.1

29 Nacharbeiten der gerouteten Platine:
Advanced PCB Nacharbeiten der gerouteten Platine: Einlesen der im Autorouter verarbeiteten Platine. (Endung *.rou) Leiterbahnen korrigieren: Edit/ Move/ Track Sperrflächen eliminieren: Edit/ Delite/ Fill Bauteilbezeichnung einfügen: Edit/ Place/ String
