Das Ohm‘sche Gesetz Klasse 9a am Montag, den Klasse 9c am Donnerstag, den

2 vorab zur Übung: Parallelschaltung im Elektronengasmodell

3 Ursache des elektrischen Widerstandes
Der elektrische Widerstand ist die Folge der Kollision von frei beweglichen Elektronen mit ortsfesten Leiteratomen. Selbstverständlich kollidieren auch freie Elektronen miteinander, der Effekt ist aber vergleichsweise klein.

4 Abhängigkeit des elektrischen Widerstandes von der Querschnittfläche
Je größer die Querschnittsfläche, desto kleiner der Widerstand. Grund: Bei größerer Querschnittfläche, können mehr Elektronen pro Zeit fließen ⇒ größere Stromstärke Bei kleinem Querschnitt können weniger Elektronen pro Zeit durchfließen, die permanent kollidieren.

5 Abhängigkeit des elektrischen Widerstandes von der Länge
Je länger der Draht, desto länger der Weg eines Elektrons vom Minus- zum Pluspol und desto größer die Kollisionswahrscheinlichkeit. kleinerer Widerstand größerer Widerstand

6 Elektrischer Widerstand formal
Anschaulich: Verkleinerung der Querschnittsfläche eines Drahtes ⇒ Vergrößerung des Widerstandes. Weniger Elektronen können ungehindert den Draht passieren ⇒ kleinere Stromstärke. Formal: Vergrößerung von 𝑅 bedeutet Verkleinerung von 𝐼 (wenn 𝑈 konstant bleibt). 𝑹= 𝑼 𝑰

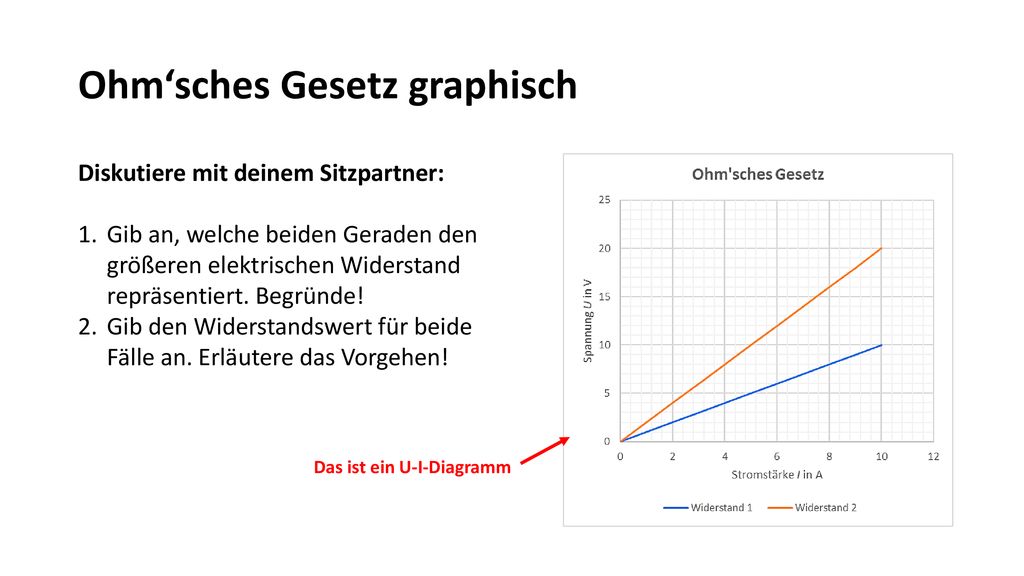

7 Ohm‘sches Gesetz graphisch
Diskutiere mit deinem Sitzpartner: Gib an, welche beiden Geraden den größeren elektrischen Widerstand repräsentiert. Begründe! Gib den Widerstandswert für beide Fälle an. Erläutere das Vorgehen! Das ist ein U-I-Diagramm

8 Widerstand graphisch Die steilere Gerade repräsentiert den größeren Widerstand, denn für eine bestimmte Spannung, bspw. 𝑈=10 V (grüne gestrichelte Linie) liefert die orangene Gerade die kleinere Stromstärke.
