1 OFA Tim Stockwell

2 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
OFA200 Übersicht Einsatzbereich MultiJet, UltraOil, Öl- und Gasgebläsebrenner (1- und 2-Stufig, modulierend) Einführung 2014 mit TTE Lieferant Adlos, Balzers (FL) © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

3 Einbausituation Alle MultiJet und UltraOil <50 © Hoval / Dez-18

4 Einbausituation UltraOil ab 50kW © Hoval / Dez-18 Hoval

5 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Layout © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

6 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Fixe I/Os (Konfig) WF Kesselfühler PW Wasserdrucksensor (EIN/AUS) RS485 Kommunikation zum Regler Netz Stromversorgung SK1 Kondensathebestation SK2 Gefahrenschalter SK3 Brandschutzschalter SK4 STB / ATB SK5 Wasserdruckschalter BR1 / BR2 Brenneranbindung Y4 Nebenluftklappe Y6 Hauptgasventil/Ölmagnetventil © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

7 Statusübersicht FA-Status 0 Ruhezustand WEZ = AUS
1 Anforderung Betriebsbereit 2 WEZ gesperrt (WEZ Sperre od. AT Sperre aktiv) 3 Vorlaufzeit Öl-/Gasmagnetventil, Hauptpumpe-/Absperrorgan (Y6 ,Y10) 4 Vorlaufzeit der Abgasklappe/Nebenluftklappe (Rückmeldung erwartet) 5 Startfreigabe des Kessels (ST1) 6 Stufe 1 Ein 61 Anforderung betriebsbereit Stufe 2 7 Stufe 2 Ein (nur bei 2 stufigen WEZ) 8 Stufe 1 Ein, Stufe 2 gesperrt (bei Sperre WEZ ST2) 9 Ein, Startzeit Modulation (nur bei modulierendem Brenner) 10 Ein, freie Modulation (nur bei modulierendem Brenner) 11 Aus, Nachlaufzeit Öl-/Gasmagnetventil od. Absperrorgan (Y6) 12 Nachlaufzeit Hauptpumpe (Y10) 13 WEZ blockiert 14 WEZ verriegelt 15 S3 Störung 16 Verriegelung Extern © Hoval / Dez-18 Hoval

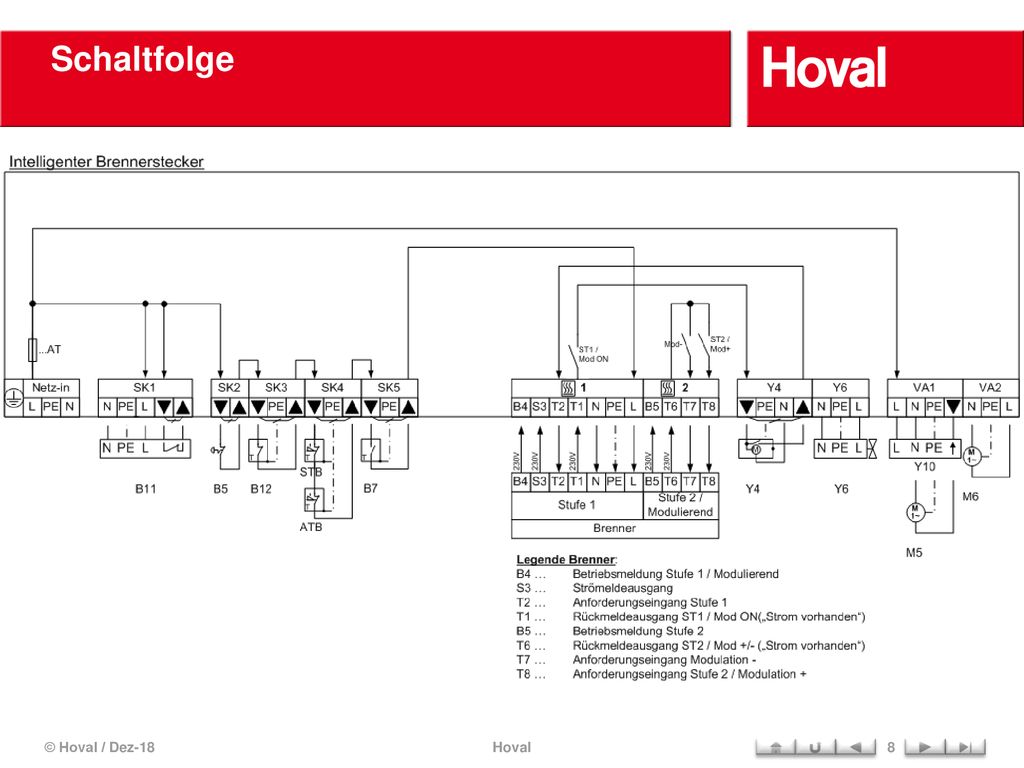

8 Schaltfolge © Hoval / Dez-18 Hoval

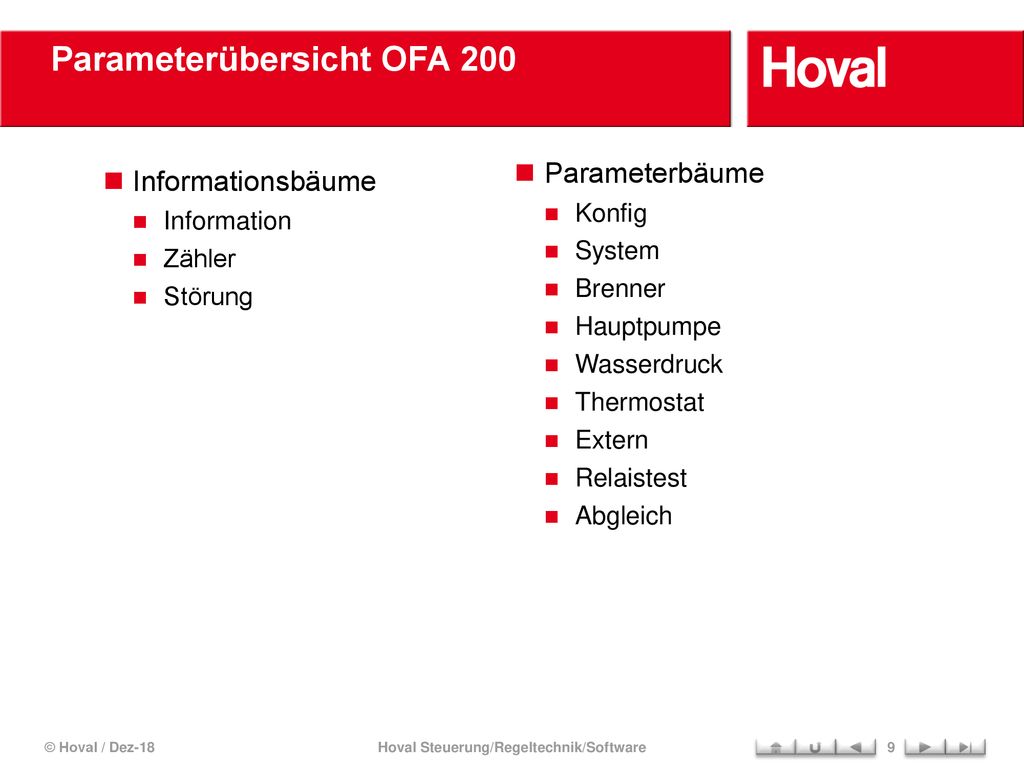

9 Parameterübersicht OFA 200
Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011 Parameterübersicht OFA 200 Parameterbäume Konfig System Brenner Hauptpumpe Wasserdruck Thermostat Extern Relaistest Abgleich Informationsbäume Information Zähler Störung © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

10 Einstellbare I/Os (Konfig)
Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011 Einstellbare I/Os (Konfig) WEZ Typ AUS 1: Einstufiger WEZ 2: Zweistufiger WEZ 3: Modulierender WEZ VA1 1: Hauptpumpe 2: Parallele WEZ-Freigabe 3: Thermostatfunktion 4: Betriebsmeldung 5: Störmeldeausgang VA10V (PWM) AUS 1: WEZ Leistung Soll 2: WEZ Leistung Ist 3: WEZ Temperatur Soll 4: WEZ Temperatur Ist 5: Hauptpumpe (Modulation) VA2 1: Hauptpumpe 2: Parallele WEZ-Freigabe 3: Thermostatfunktion 4: Betriebsmeldung 5: Störmeldeausgang © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

11 Einstellbare I/Os (Konfig)
Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011 Einstellbare I/Os (Konfig) AGF AUS 1: Abgasfühler 2: Infofühler 3: Kesselfühler 2 4: Rücklauffühler 5: WEZ-Sperre 6: Stufensperre Stufe 2 VE1 Kennlinie WF KTY PT1000 Kennlinie AGF Kennlinie VE1 © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

12 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Information STATUS VORLAUF WF VORLAUF 2 WF-2 RUECKLAUF RL ABGAS AGF WASSERDRUCK WD TEMPERATUR INFO 10V AUSGANG HAUPTPUMPE HP-ASP VENTIL SK1 SK2 SK3 SK4 SK5 SPERRUNG-WEZ VE- SPERRUNG-ST2 VE- THERMOSTAT VA- BR1 BR2-AUF BR2-ZU VERSION © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

13 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Zähler + Störung Zählung von Laufzeit und Starts der Stufe1 und Stufe 2 Von Laufzeit bei Modulation >50% und =<50% Abspeichern von 25 Störungen mit je 7 Werten Laufnummer Fehlercode Datum Uhrzeit Betriebszustand WF Temperatur VE1 Temperatur AGF Temperatur © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

14 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
System Resets für WE, Zähler und Störmeldungen Einstellungen Betriebsstundenzähler AUS: ohne Zählung 1: Zählung bei Rückmeldung / Anforderung 2: Zählung nur bei Rückmeldung WEZ (je nach Kesseltyp) 3: Zählung nur über Rückmeldesignal Verhalten Störmeldeausgang 1: Verriegelungen 2: Verriegelungen, Blockierungen 3: Verriegelungen, Blockierungen, Warnungen Priorisierung der Sollwerte 1: Heizkreise 2: Warmwasser 3: Immer der Höhere © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

15 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Brenner Minimalsollwert Maximalsollwert Notbetriebssollwert bei Bus Unterbruch OEM Maximaltemperatur Temperaturgradient (WF) K/min Sperrzeit Anzahl bis Verriegelung Mindestlaufzeit AT-Sperre Einstellungen Fühlerbetriebsmodus 1: Meldung von KS / UB, Stufen AUS 2: UB ohne Fehlermeldung (Brenner AUS) 3: UB / KS Warnmeldung mit Freigabe © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

16 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Brenner Einschaltdifferenz zum Ausschaltpunkt 1 Ausschalthysterese 1 Funktionen Stufe 2 Einschaltdifferenz zum Ausschaltpunkt 2 Ausschalthysterese 2 Stufe 2 Zeitsperre bei Heizbetrieb Stufe 2 Zeitsperre bei Warmwasserbetrieb Stufe 2 Warmwasserlademodus Zeitverzögert Komplett geperrt Stufe 2 AT-Sperre © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

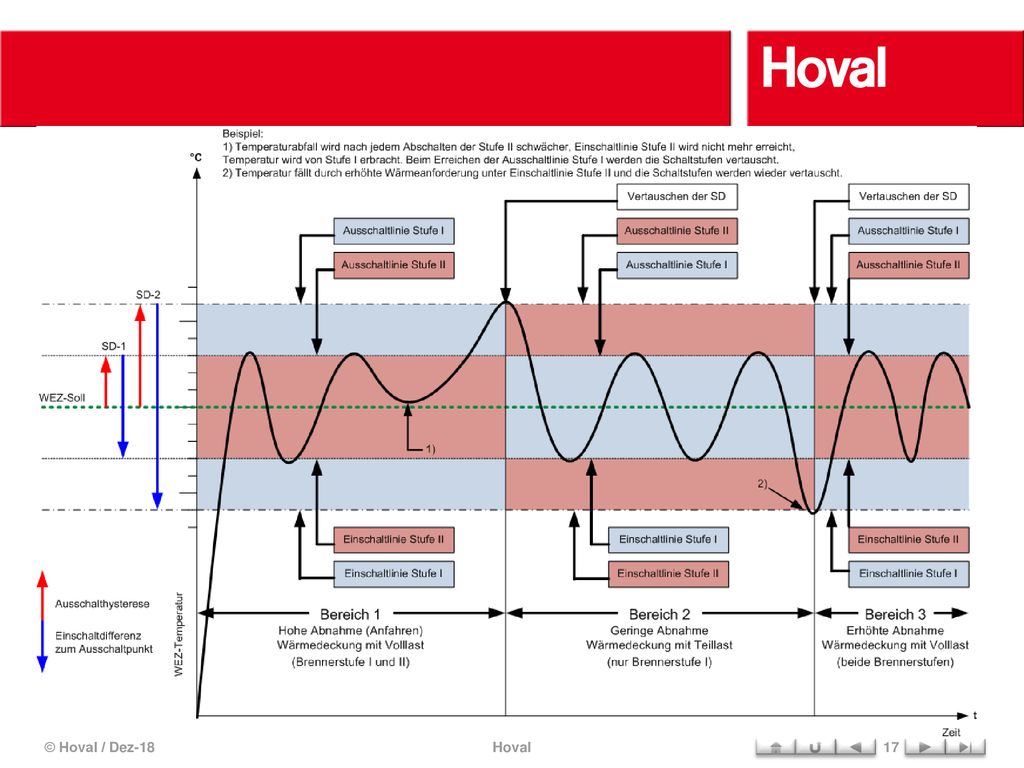

17 © Hoval / Dez-18 Hoval

18 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Brenner Modulation Startleistung Sartzeit Laufzeit Leistung Minimal Leistung Maximal PI-K - Verstärkung PI-n - Nachstellzeit PI-Ta – Abtastzeit Magnetventil Öffnungsdauer Schliessdauer AGF Funktionen STB Blockierzeit und –temperatur Abgas-/Nebenluftklappenüberwachung Rückmeldung Brenner (B4/B5) © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

19 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011

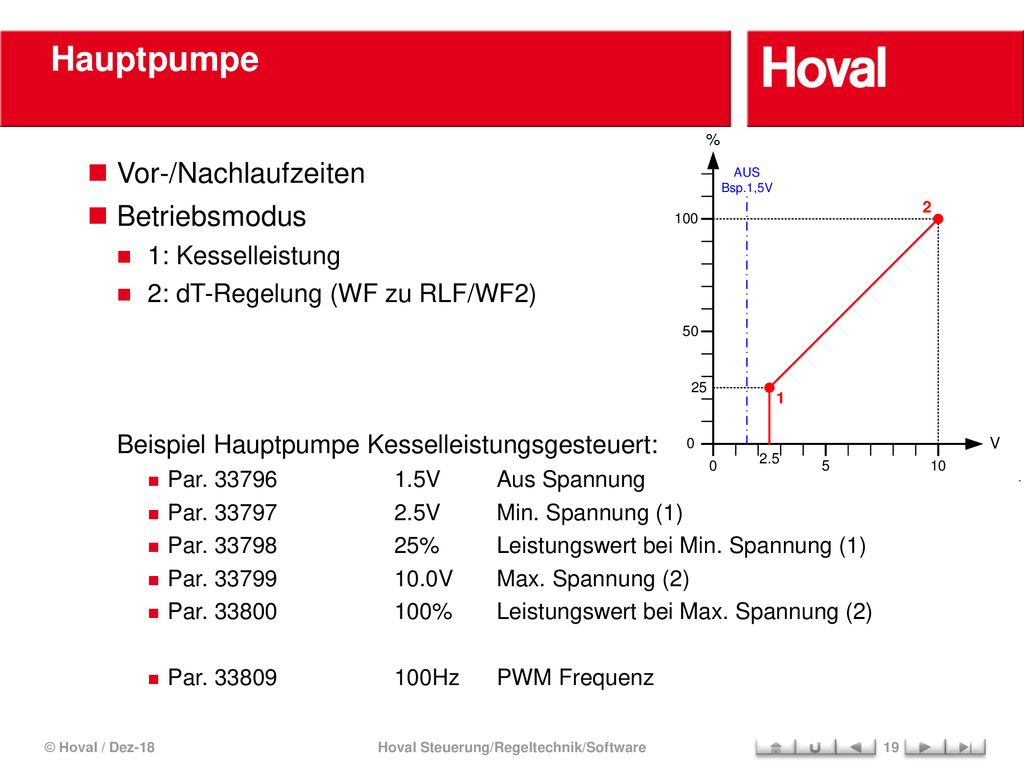

Hauptpumpe Vor-/Nachlaufzeiten Betriebsmodus 1: Kesselleistung 2: dT-Regelung (WF zu RLF/WF2) Beispiel Hauptpumpe Kesselleistungsgesteuert: Par V Aus Spannung Par V Min. Spannung (1) Par % Leistungswert bei Min. Spannung (1) Par V Max. Spannung (2) Par % Leistungswert bei Max. Spannung (2) Par Hz PWM Frequenz © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

20 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Hauptpumpe Beispiel Hauptpumpe Kesselleistungsgesteuert: Par % Startleistung Par Min. Startzeit dT Regelung Par %/K PI-Regler K-Verstärkung Par Sec. PI-Regler Tn-Nachstellzeit Par Sec. PI-Regler Ta-Abtastzeit Par Priorität dT Hzg. Par K dT Heizen Par K dT Warmwasser Par V Aus Spannung Par V Min. Spannung (1) Par % Leistungswert bei Min. Spannung (1) Par V Max. Spannung (2) Par % Leistungswert bei Max. Spannung (2) Par Hz PWM Frequenz © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

21 Wasserdruck und Thermostat
Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011 Wasserdruck und Thermostat Wasserdruck Warnung Min. Blockierung Min. Warnung Max. Blockierung Max. Verriegelung Max. Zeitverzögerung bis Störmeldung Thermostatfunktion (VA1 / VA2) Fühlereingang Sollwert Schaltdifferenz © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

22 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Extern Einstellung für 0-10V Ausgang Beispiel Soll Temperatur: Par °C Min. Temperatur (1) Par V Min. Spannung (1) Par °C Max. Temperatur (2) Par V Max. Spannung (2) Par V Min. Spannung Par V Max. Spannung © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

23 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Extern Einstellung für 0-10V Ausgang Beispiel Soll Leistung (1/2 Stufig): Par V WEZ – AUS Par V WEZ – 1.Stufe EIN Par V WEZ – 2.Stufe EIN © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

24 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Extern Einstellung für 0-10V Ausgang Beispiel Soll Leistung (modulierend): Par % Min. Leistung (1) Par V Min. Spannung (1) Par % Max. Leistung (2) Par V Max. Spannung (2) Par V Min. Spannung Par V Max. Spannung © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

25 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Extern Einstellung für 0-10V Ausgang Beispiel Ist Temperatur: Par °C Min. Temperatur (1) Par ,0V Min. Spannung (1) Par °C Max. Temperatur (2) Par V Max. Spannung (2) © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

26 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Extern Einstellung für 0-10V Ausgang Beispiel Ist Leistung: Par % Min. Leistung (1) Par ,0V Min. Spannung (1) Par % Max. Leistung (2) Par V Max. Spannung (2) © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval

27 Hoval Steuerung/Regeltechnik/Software - Verkäufertagung 2011
Relaistest + Abgleich Relaistest Relaistest aktivieren BR1 BR2 –Auf BR2 – Zu Ventil (Y6) VA1 VA2 VA10V PWM Abgleich WF AGF VE1 PW © Hoval / Dez-18 Hoval Steuerung/Regeltechnik/Software © Hoval
