1 Testomat® 808 Produktpräsentation

2 Entwicklung Der Testomat® 808 ist ein direkter Nachfolger des Testomat® F-BOB. Von diesem wurden die bewährten Eigenschaften übernommen: Einfachheit Servicefreundlichkeit Zuverlässigkeit Langlebigkeit

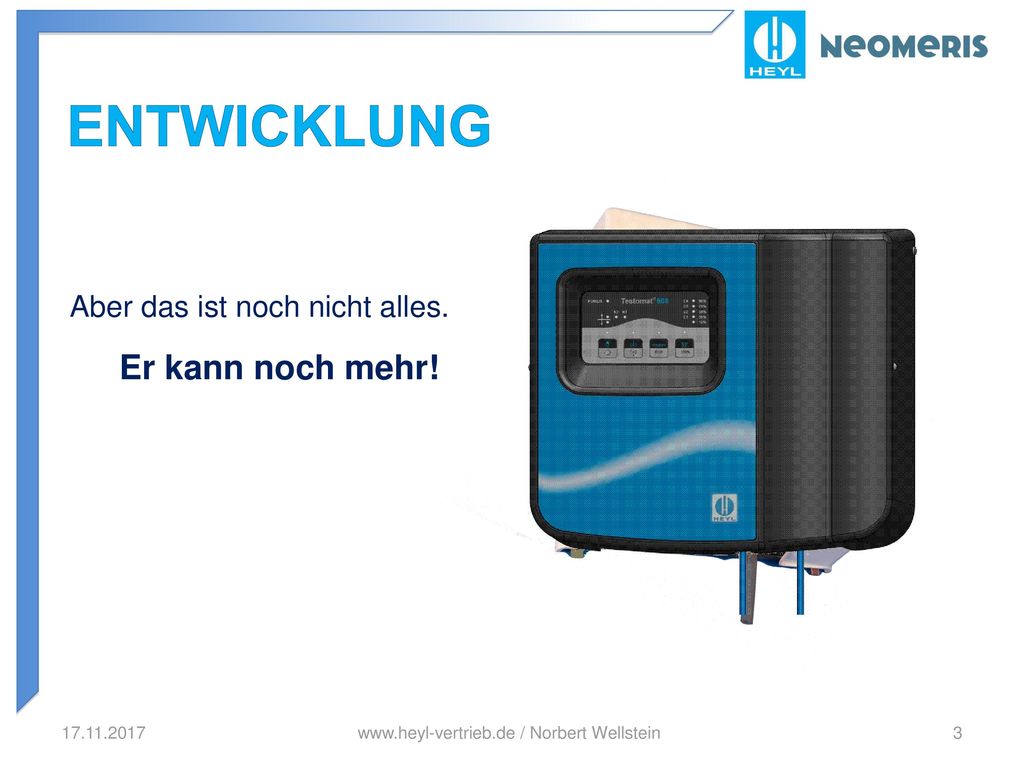

3 Entwicklung Aber das ist noch nicht alles. Er kann noch mehr!

4 Entwicklung Der Testomat® 808 ist eine Weiterentwicklung des Testomat® F-BOB. Seine Entwicklung orientierte sich an den folgenden Punkten: heutiger Stand der Technik gestiegene Anforderungen in der Wasseranalyse

5 Neuerungen selbstreinigende Messkammer geringer Wasserverbrauch
neueste Elektronik modernes Indikatorpumpensystem direkte Fehleranzeige Indikatormengenanzeige externe Spülventilansteuerung / K1 Grenzwertauswertung / externe Ansteuerung K2 Alarmverarbeitung / K3 Internes und externes Spülen per Handansteuerung 72 Stunden ohne Beaufsichtigung möglich die Wahl zwischen zwei Indikatorgebindegrößen 2 Wahlschalter für Intervallmessung und Grenzwertauswertung

6 Neuerungen Selbstreinigende Messkammer
Beim Spülen der Probenahmeleitung wird auch die Messkammer gespült und dadurch automatisch gereinigt.

7 Max. Wassermenge pro Analyse
Neuerungen Geringer Wasserverbrauch Die Dauer des externen Spülens richtet sich nach der Länge und dem Durchmesser der Zuleitung zum Testomat® 808. Beispiel: internes Spülen Druck Max. Wassermenge pro Analyse 1 bar 80 ml 2 bar 120 ml 3 bar 160 ml Die Dauer der internen Spülzeit ist fest eingestellt.

8 Neuerungen Neueste Elektronik RS232-Schnittstelle (für System-Updates)
externe Ansteuerung 4 – 20 mA Auswertung (definierte Werte für Status- und Fehlermeldungen)

9 Neuerungen Modernes Indikatorpumpensystem
Wartungsarmes Schlauchpumpensystem

10 Neuerungen Direkte Fehleranzeige
Grenzwert-LEDs (rot/grün) zur Anzeige des Messergebnisses: Grenzwert überschritten => rote LED leuchtet Grenzwert unterschritten => grüne LED leuchtet

11 Neuerungen Indikatormengenanzeige
10% – 90%: Die LEDs zeigen den berechneten Füllstand der Indikatorflasche an. Wenn die errechnete Indikatormenge zwischen >0 bis 10% liegt, leuchtet die rote Alarm-LED über Taste 4 (Hupe).

12 Neuerungen Externe Spülventilansteuerung
Ein externes Ventil wird über das Relais K1 angesprochen (ein/aus). Damit kann die Probenahmeleitung zum Testomat® 808 gespült werden. 2 sec.

13 Neuerungen Grenzwertauswertung / externe Ansteuerung
Zur Meldung der Grenzwertüberschreitung stehen zwei potenzialfreie Relaiskontakte K1 und K2 zur Verfügung. Beide Relais sind über die Schalterstellung des Funktionsschalters S7 einstellbar. Applikationsbeispiel K1 – externe Spülung K2 – multiple Signalverarbeitung, z.B. Weiterverarbeitung durch MMP2, Ansteuerung Umkehrosmose, S7 Steuerung

14 Neuerungen Alarmverarbeitung
Das Relais K3 ist als Wechsler ausgelegt und dient zur Störungsmeldung bei Wassermangel Indikatormangel - Spannungsausfall und - Messfehlern Alarm K3

15 Neuerungen Internes und externes Spülen per Handansteuerung
Um das Gerät zusätzlich zu spülen, warten Sie das Ende einer Messung ab und drücken die Taste 3 (Standby). Mit Taste 2 (Spülen) können Sie anschließend das interne oder externe Spülventil öffnen und schließen.

16 Neuerungen 72 Stunden ohne Beaufsichtigung möglich
Wenn das Gerät für längere Zeit ohne Beaufsichtigung laufen soll (z.B. am Wochenende), können Sie mit dieser Funktion überprüfen, ob genug Indikator für eine kontinuierliche Messung zur Verfügung steht. LED blinkt = nicht genug Indikator LED leuchtet = genug Indikator

17 Neuerungen Wahl zwischen zwei Indikatorgebindegrößen 100 ml Gebinde

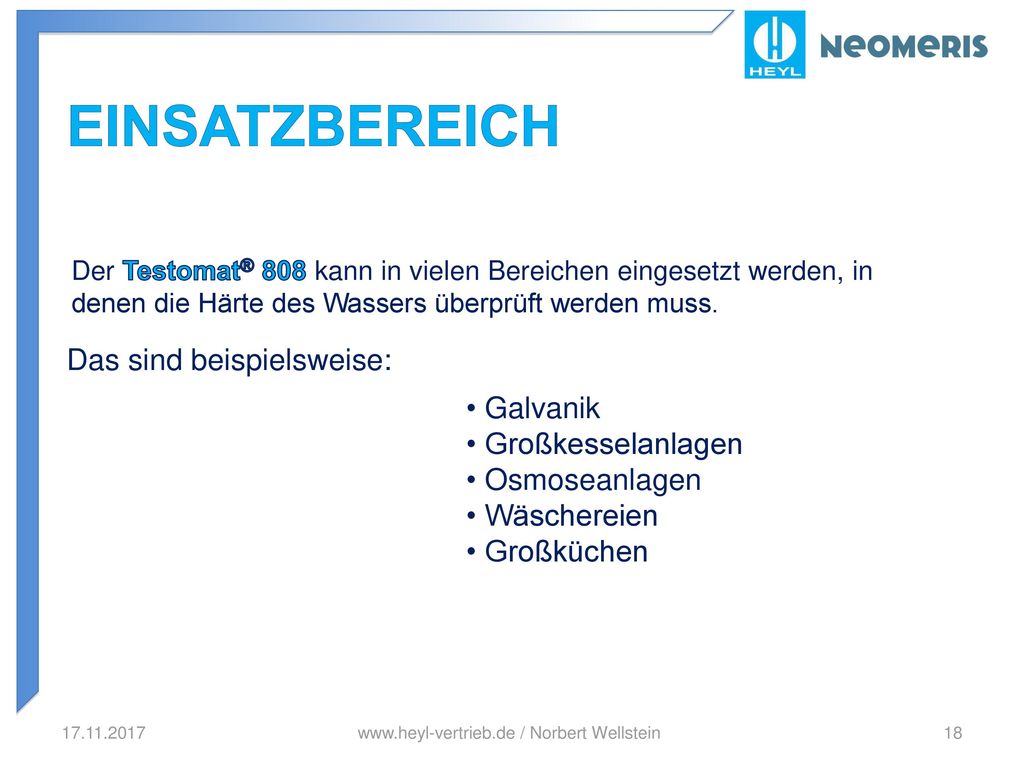

18 Einsatzbereich Das sind beispielsweise: Galvanik Großkesselanlagen
Der Testomat® 808 kann in vielen Bereichen eingesetzt werden, in denen die Härte des Wassers überprüft werden muss. Das sind beispielsweise: Galvanik Großkesselanlagen Osmoseanlagen Wäschereien Großküchen

19 Anlagenbeispiel Fernstopp Rohwasser Softmaster MMP2 4-20mA
Testomat 808 Filter 1 Filter 2 Alarm K3 Regenerationsauslösung K2 auf Start Spülen K1 BV1 BV2 Absperrventil Spülventil Weichwasser
