1 ABB i-bus® EIB Melde- und Bedientableau

2 Melde- und Bedientableau MT 701.2
Display 240 x 128 Pixel 4 Funktionstasten 2 Cursor-Tasten 1 Taste Display-Beleuchtung Kontrasteinstellung über die Systemseite Varianten: weiß und silber Zubehör: UP-Kasten und Rahmen

3 Melde- und Bedientableau MT 701.2
Programmierung MT über Plug-In direkt aus der ETS projektieren Projektierung wird in einer Vorschau visuell dargestellt Die Tasten in der Vorschau sind voll funktionsfähig Download des Projekts über RS232 Kleinere Änderungen können auch über EIB programmiert werden Hilfedatei und kontextbezogene Hilfe

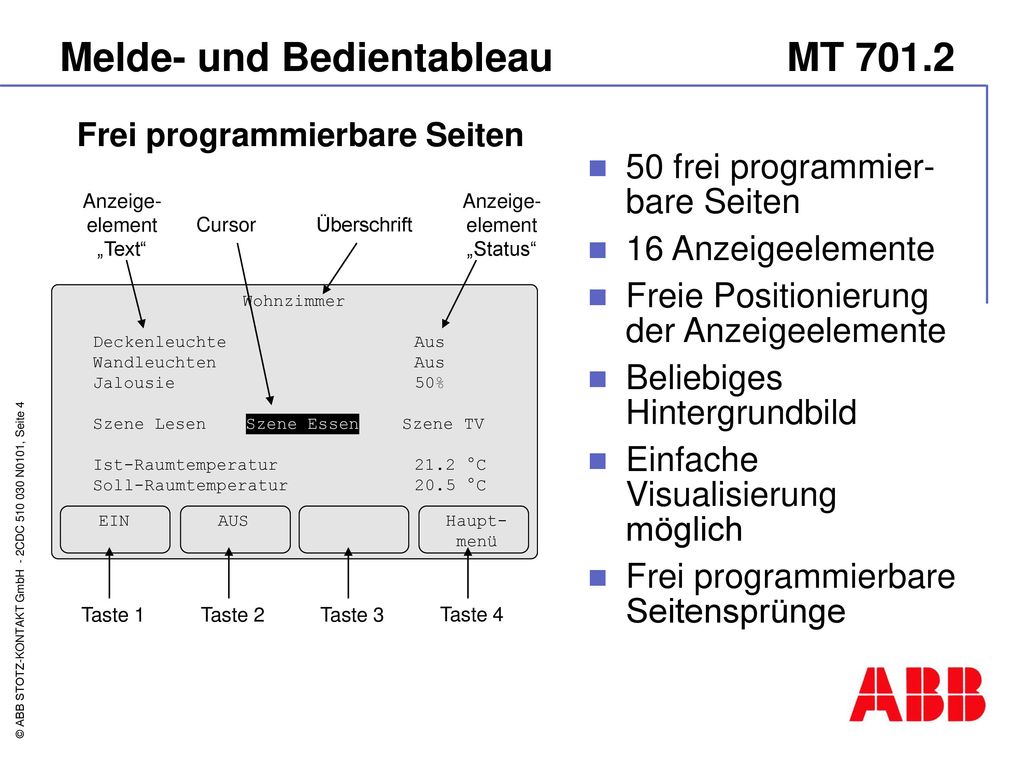

4 Melde- und Bedientableau MT 701.2
Frei programmierbare Seiten 50 frei programmier-bare Seiten 16 Anzeigeelemente Freie Positionierung der Anzeigeelemente Beliebiges Hintergrundbild Einfache Visualisierung möglich Frei programmierbare Seitensprünge Anzeige-element „Status“ Überschrift Cursor Wohnzimmer Deckenleuchte Aus Wandleuchten Aus Jalousie 50% Szene Lesen Szene TV Ist-Raumtemperatur °C Soll-Raumtemperatur °C Haupt- menü EIN AUS Taste 1 Taste 2 Taste 3 Taste 4 Anzeige-element „Text“ Szene Essen

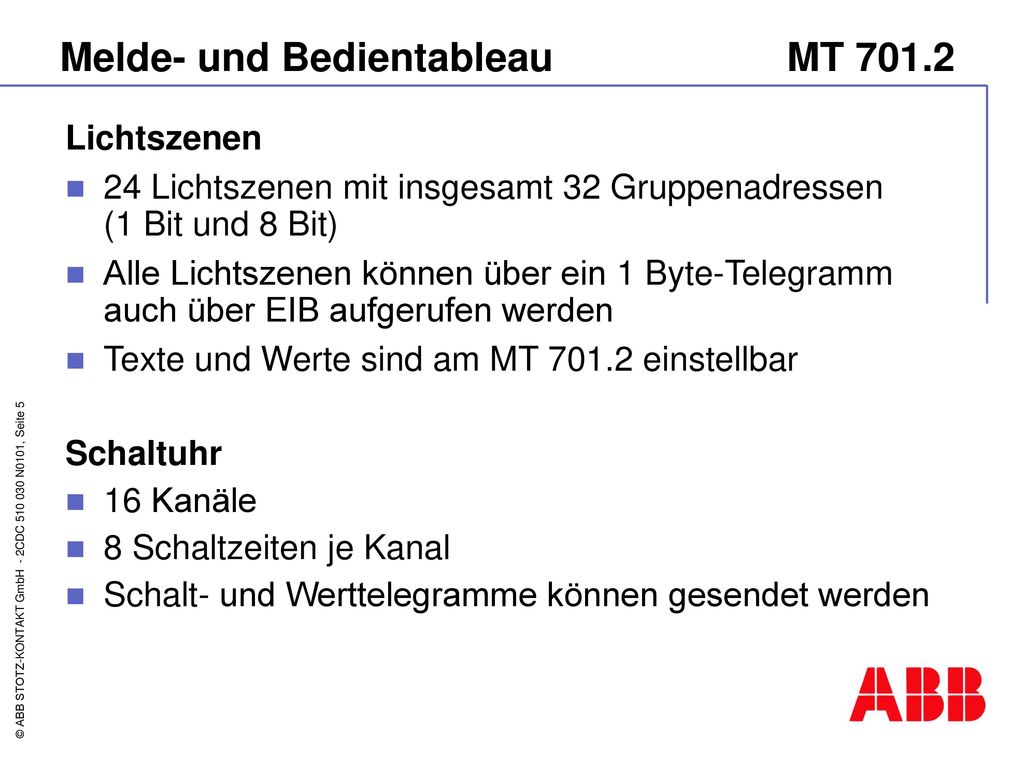

5 Melde- und Bedientableau MT 701.2
Lichtszenen 24 Lichtszenen mit insgesamt 32 Gruppenadressen (1 Bit und 8 Bit) Alle Lichtszenen können über ein 1 Byte-Telegramm auch über EIB aufgerufen werden Texte und Werte sind am MT einstellbar Schaltuhr 16 Kanäle 8 Schaltzeiten je Kanal Schalt- und Werttelegramme können gesendet werden

6 Die Terrassentür im Wohnzimmer ist offen
Melde- und Bedientableau MT 701.2 Alarmseiten Bis zu 50 Alarmseiten Akustisches Alarmsignal einstellbar Quittierung kann über EIB gesendet werden Auch „interne Telegramme“ können einen Alarm auslösen (z.B. Ergebnisse einer logischen Verknüpfung) Alarmliste mit den letzten 100 Alarmereignissen (optional: Kommend, Gehend und Quittierung) M E L D U N G :06 Tür offen! Die Terrassentür im Wohnzimmer ist offen 1 akt. Fenster zurück Quittung

7 Melde- und Bedientableau MT 701.2
Systemseite Einstellen von Datum und Uhrzeit (kann über EIB gesendet bzw. empfangen werden) Passwörter ändern Alarmliste Kontrasteinstellung

8 Melde- und Bedientableau MT 701.2
Werte und Grenzwerte Werte können angezeigt werden (alle EIS-Typen) Werte können über EIB versendet werden Überwachung von oberem und unterem Grenzwert Hysterese und Verzögerung der Meldung einstellbar Grenzwertmeldung als Anzeige am MT oder als EIB-Telegramm Bis zu 32 Werte können mit Grenzwerten überwacht werden

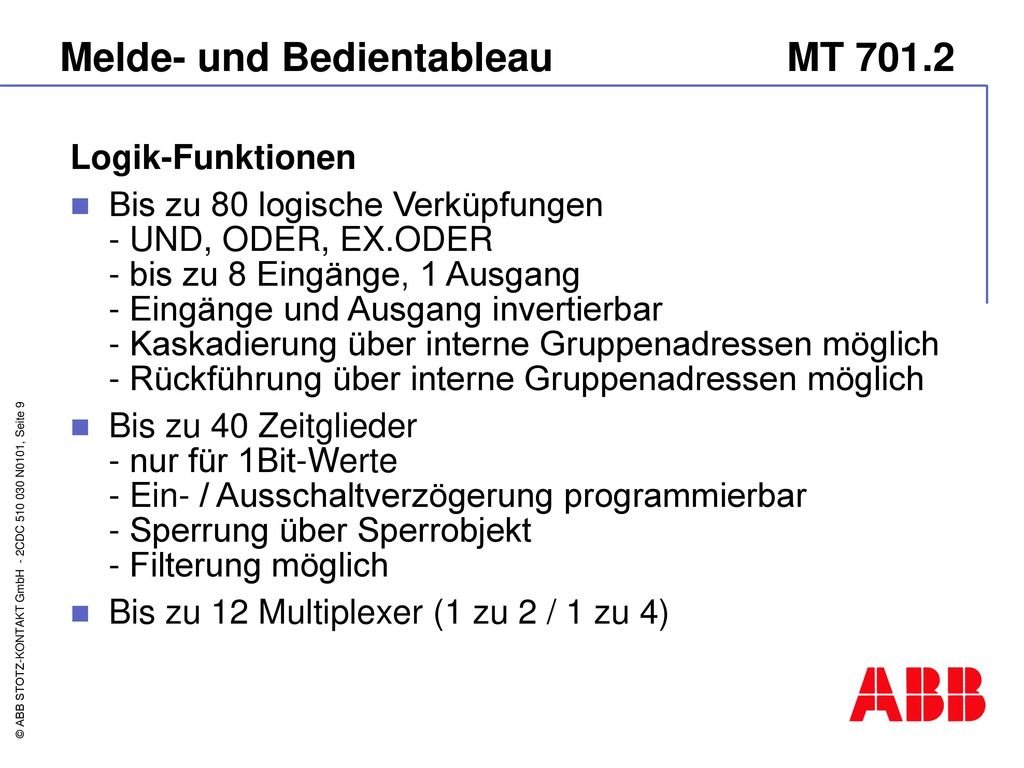

9 Melde- und Bedientableau MT 701.2
Logik-Funktionen Bis zu 80 logische Verküpfungen - UND, ODER, EX.ODER - bis zu 8 Eingänge, 1 Ausgang - Eingänge und Ausgang invertierbar - Kaskadierung über interne Gruppenadressen möglich - Rückführung über interne Gruppenadressen möglich Bis zu 40 Zeitglieder - nur für 1Bit-Werte - Ein- / Ausschaltverzögerung programmierbar - Sperrung über Sperrobjekt - Filterung möglich Bis zu 12 Multiplexer (1 zu 2 / 1 zu 4)
