Grundlagen der Messtechnik
Schett David, Presslaber Dominik
2
Schett David, Presslaber Dominik
3
Messgeräte, die wir in der Werkstätte benötigen
Der Messschieber ist das wichtigste Messgerät, das wir in der Werkstätte benötigen, darum ist es sehr wichtig, ihn in und auswendig zu kennen Messschieber Schett David, Presslaber Dominik
4
Messuhr Mit der Messuhr stellen wir den Schraubstock ein.
Mit Hilfe des Magnethalters wird die Messuhr befestigt. Schett David, Presslaber Dominik
5
Mit diesem Messgerät misst man auf 1 100 genau

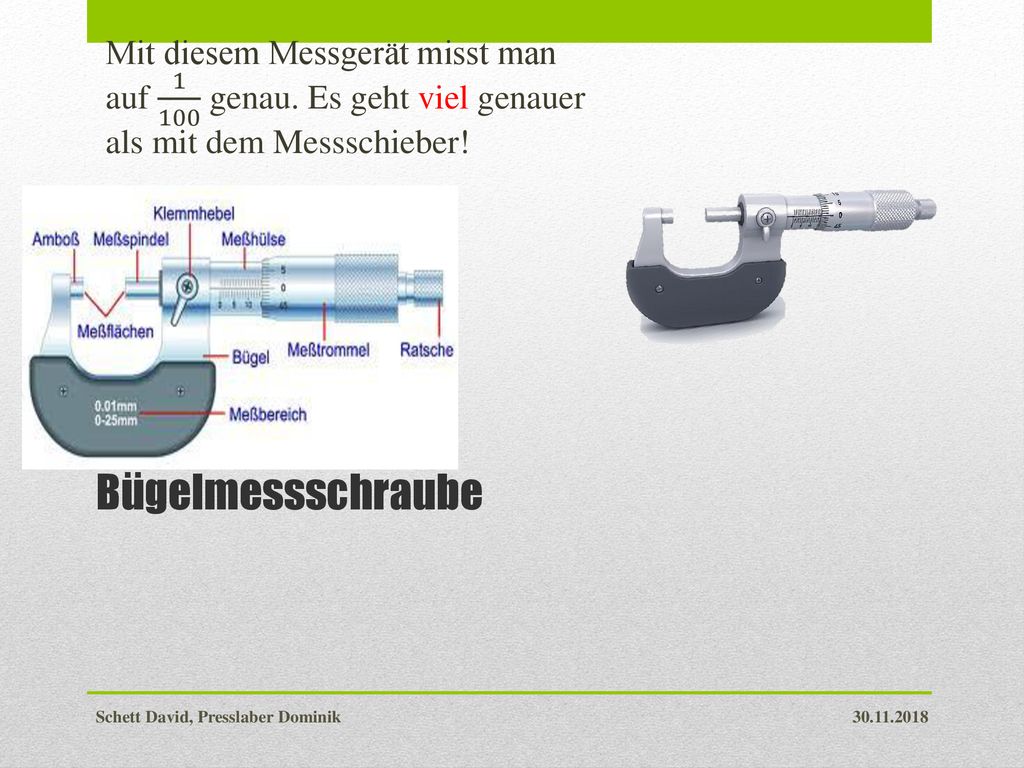

Mit diesem Messgerät misst man auf genau. Es geht viel genauer als mit dem Messschieber! Bügelmessschraube Schett David, Presslaber Dominik
6
Wie misst man einen Messschieber ?
Auf die Zahl schauen die bei Null steht Wenn beim Nonius zwei striche genau übereinander passen dann auf die Zahl darunter schauen 3. Erste und zweite Zahl zusammenzählen Schett David, Presslaber Dominik
7
Wie misst man mit einer Messuhr ?
Man spannt die Messuhr in den Magnethalter und dann fährt man mit der X-Achse bis zum Schraubstock und stellt die Uhr auf 0. Man lockert die Schrauben des Schraubstockes und fährt mit der Y-Achse auf der Fläche des Schraubstockes und dann stellt man den Schraubstock so ein, dass er nicht schief ist. Schett David, Presslaber Dominik
8
Schett David, Presslaber Dominik
9
Schett David, Presslaber Dominik
10
Schett David, Presslaber Dominik
11
Subjektives Prüfen Objektives Prüfen Prüfarten
Schett David und Presslaber Dominik
12
Das subjektive Prüfen erfolgt über die Sinneswahrnehmung des Prüfers ohne Hilfsgeräte
Subjektives Prüfen Schett David und Presslaber Dominik
13

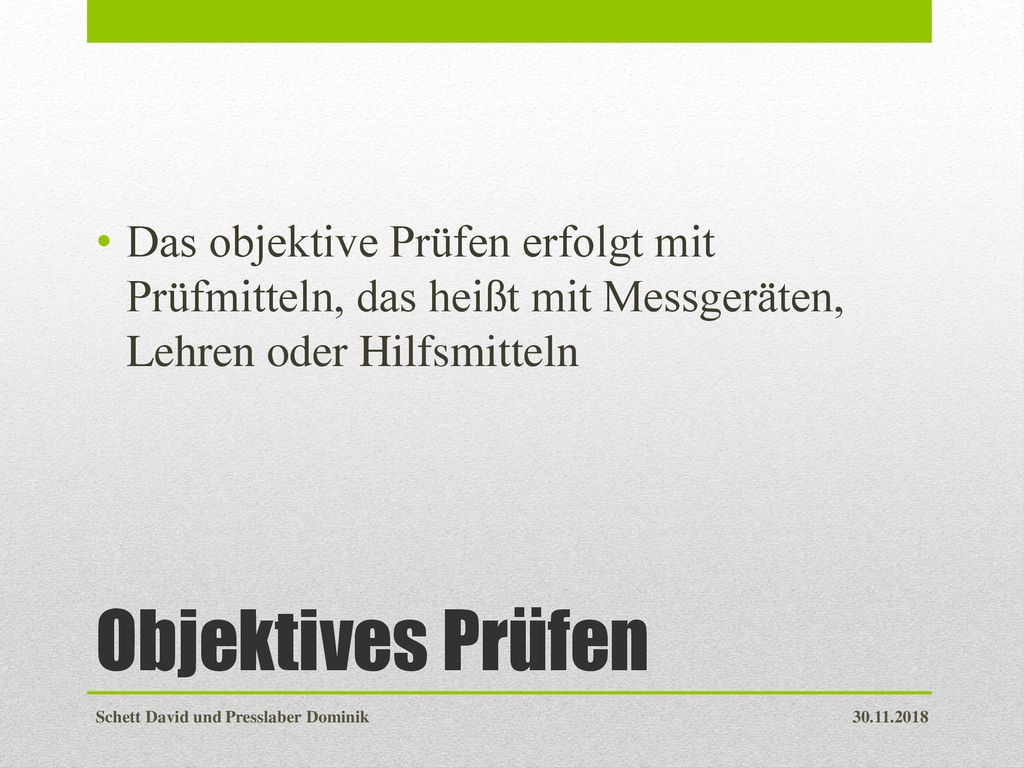

Das objektive Prüfen erfolgt mit Prüfmitteln, das heißt mit Messgeräten, Lehren oder Hilfsmitteln
Objektives Prüfen Schett David und Presslaber Dominik
14
Prüfmittel Die Prüfmittel werden in drei Gruppen unterteilt:
Messgeräte Lehren Hilfsmittel Prüfmittel Schett David und Presslaber Dominik
15
Messgeräte besitzen bewegliche Marken(Zeiger, Noniusstrich), bewegliche Skalen oder Zählwerke. Der Messwert kann unmittelbar abgelesen werden Messgeräte Schett David und Presslaber Dominik
16

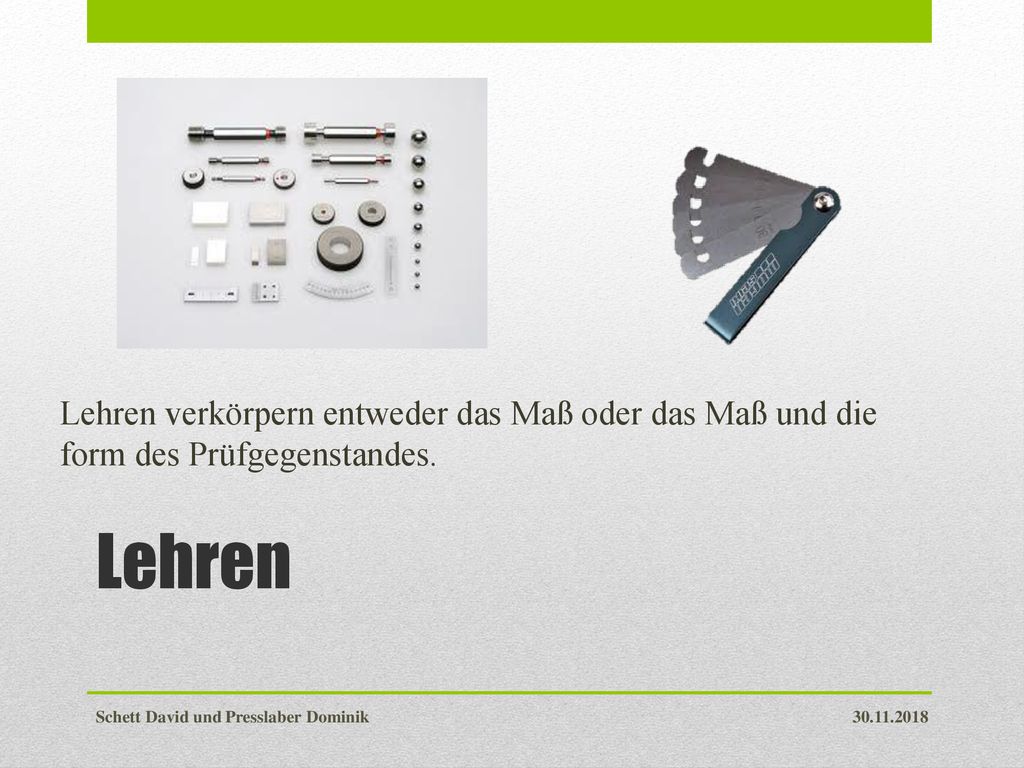

Lehren verkörpern entweder das Maß oder das Maß und die form des Prüfgegenstandes.
Schett David und Presslaber Dominik
17
Hilfsmittel Hilfsmittel sind zum Beispiel Messständer oder Prismen.
