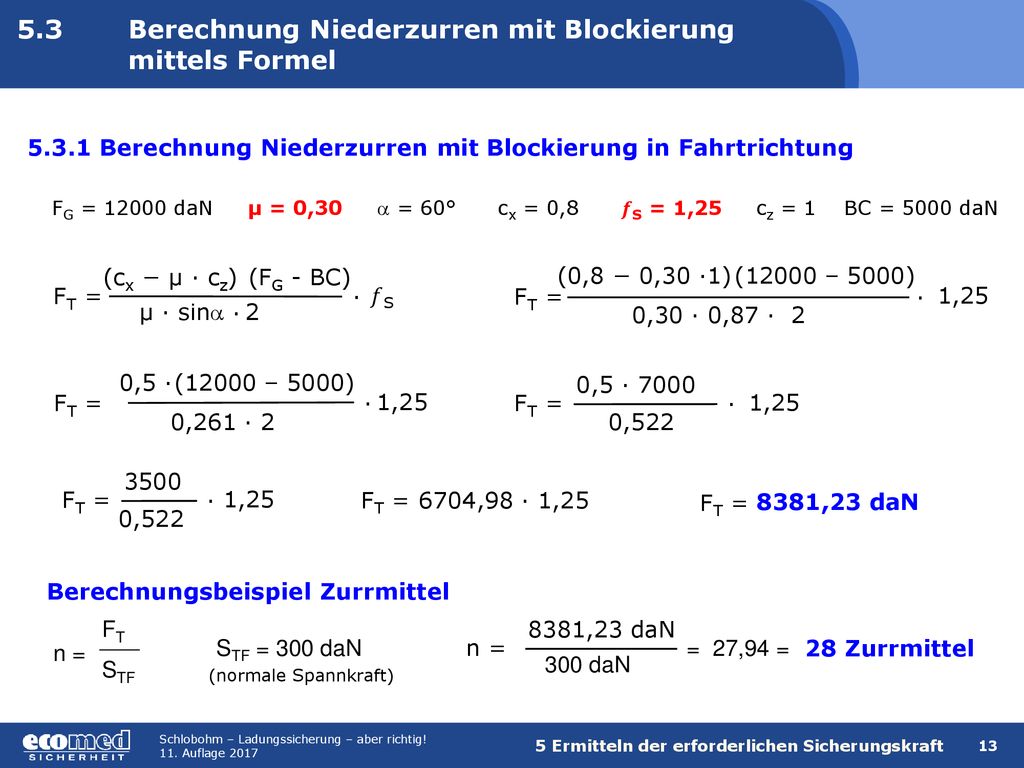

1 5.3.1 Berechnung Niederzurren mit Blockierung in Fahrtrichtung
5.3 Berechnung Niederzurren mit Blockierung mittels Formel 5.3.1 Berechnung Niederzurren mit Blockierung in Fahrtrichtung FG = daN µ = 0,  = 60° cx = 0, 𝒇S = 1, cz = 1 BC = 5000 daN FT = (cx − µ ∙ cz) µ ∙ sina ∙ 2 𝑓S (FG - BC) FT = (0,8 − 0,30 ∙1) 0,30 ∙ 0,87 ∙ 2 (12000 – 5000) ∙ 1,25 FT = 0,5 ∙ 0,261 ∙ 2 (12000 – 5000) ∙ 1,25 FT = 0,5 ∙ 7000 0,522 ∙ 1,25 FT = 3500 0,522 ∙ 1,25 FT = 6704,98 ∙ 1,25 FT = 8381,23 daN Berechnungsbeispiel Zurrmittel STF FT n = n = 8381,23 daN 300 daN STF = 300 daN = 27,94 = 28 Zurrmittel (normale Spannkraft) 13

2 5.5 Berechnung der Sicherungskraft beim Diagonalzurren mittels Formel
Beispielrechnung für Zurrmittel in Fahrtrichtung: FG = 4000 daN µ = 0, α = 60° β = 20° fµ = 0, cx = 0, cz = n (Anzahl Zurrmittel) = 2 FR = _______ ______ fµ . µ . sina + cosa . cosb n cx – µ . 𝑓µ . cz FG FR = __________ _______ 0,75 . 0,2 . 0,87 + 0,50 . 0,94 2 0,8 – 0,2 . 0, FR = ___________ 0, ,47 0,65 2000 FR = ______ . 0,60 0,65 2000 FR = 1,083 . 2000 = 2166,66 daN Jedes Zurrmittel muss in Fahrtrichtung mindestens eine Zugkraft LC von 2166,66 daN besitzen. 21

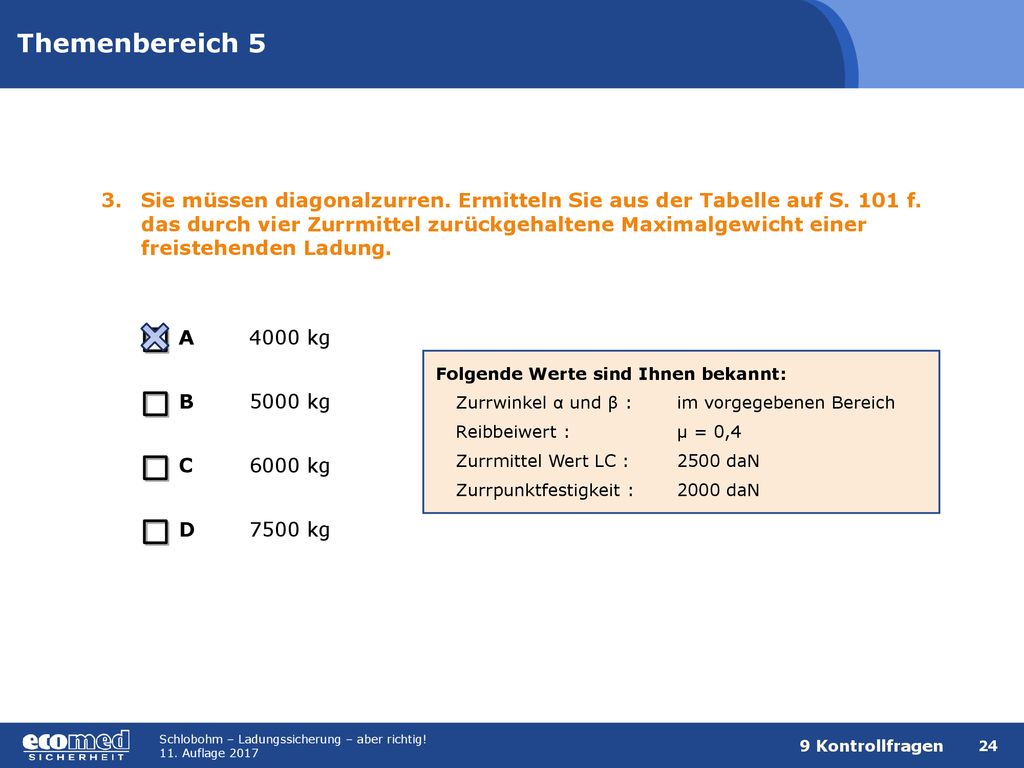

3 Themenbereich 5 3. Sie müssen diagonalzurren. Ermitteln Sie aus der Tabelle auf S. 101 f. das durch vier Zurrmittel zurückgehaltene Maximalgewicht einer freistehenden Ladung. × A 4000 kg Folgende Werte sind Ihnen bekannt: Zurrwinkel α und β : im vorgegebenen Bereich Reibbeiwert : μ = 0,4 Zurrmittel Wert LC : 2500 daN Zurrpunktfestigkeit : 2000 daN B 5000 kg C 6000 kg D 7500 kg 24
