Hauptseminar Computer Vision

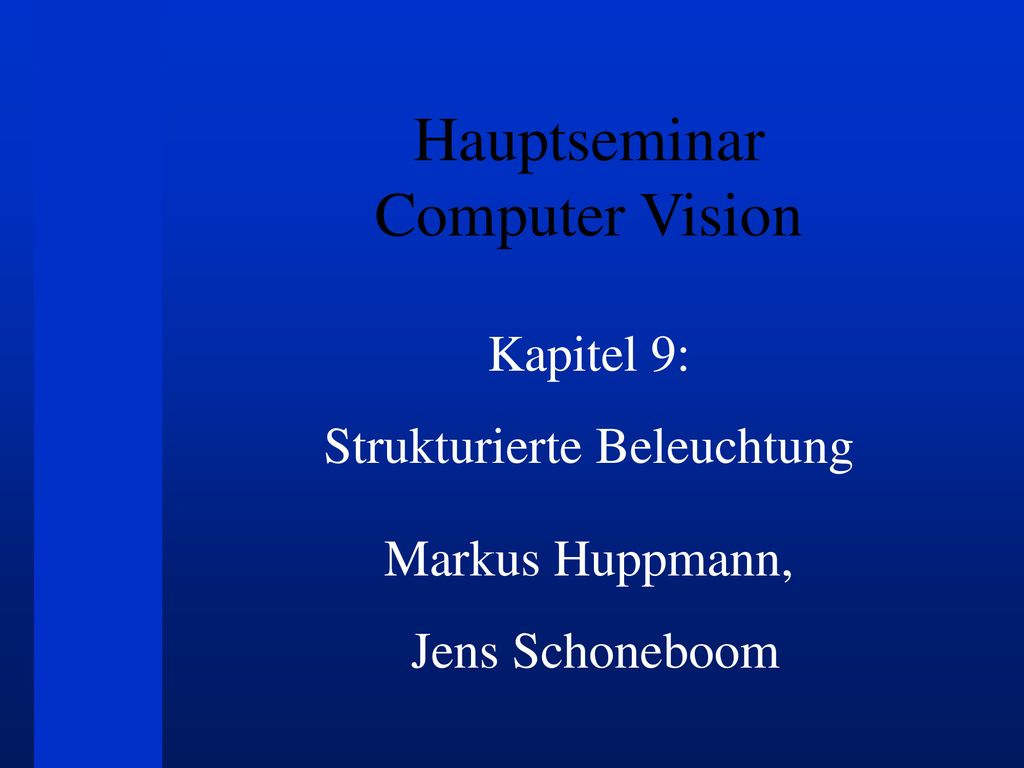

Kapitel 9: Strukturierte Beleuchtung Markus Huppmann, Jens Schoneboom
2
Markus Huppmann, Jens Schoneboom

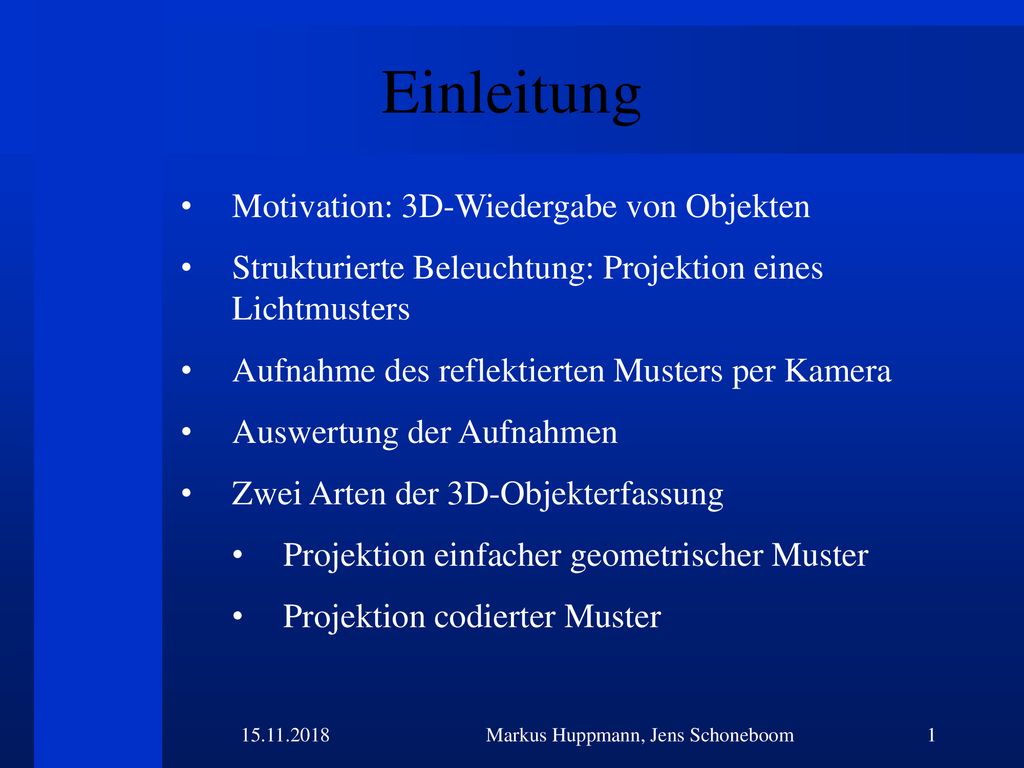

Einleitung Motivation: 3D-Wiedergabe von Objekten Strukturierte Beleuchtung: Projektion eines Lichtmusters Aufnahme des reflektierten Musters per Kamera Auswertung der Aufnahmen Zwei Arten der 3D-Objekterfassung Projektion einfacher geometrischer Muster Projektion codierter Muster Markus Huppmann, Jens Schoneboom
3
Markus Huppmann, Jens Schoneboom
Inhalt Projektion einfacher geometrischer Muster Lichtpunkttechnik Lichtpunktstereoanalyse Lichtschnitttechnik Gleichzeitige Projektion mehrerer Lichtschnitte Projektion codierter Muster Binärcodierte Lichtschnitttechnik Auswertung von Moiré-Mustern Farbcodierte Lichtschnitttechnik Aktive Stereoanalyse mit Farbe Markus Huppmann, Jens Schoneboom
4
Projektion einfacher geometrischer Muster
Markus Huppmann, Jens Schoneboom
5
Markus Huppmann, Jens Schoneboom

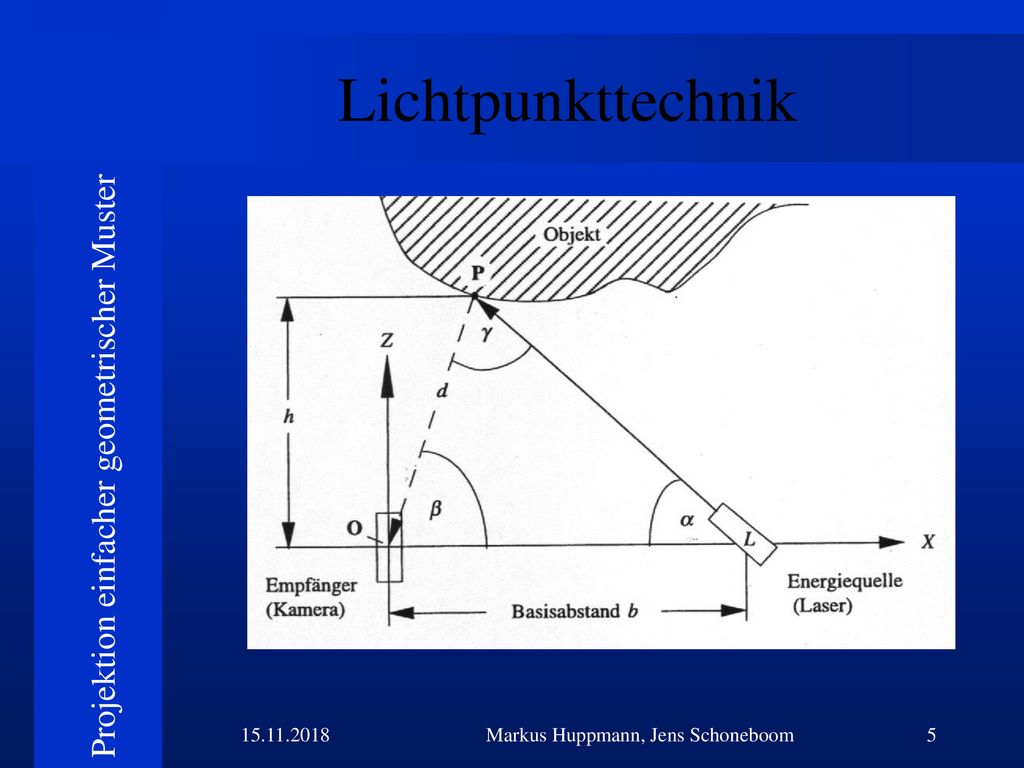

Lichtpunkttechnik einfache Methode zur Entfernungsmessung Szene wird mit einem Lichtpunkt bestrahlt Empfänger nimmt Punkt auf Messung der Entfernung mittels Triangulation Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
6
Markus Huppmann, Jens Schoneboom

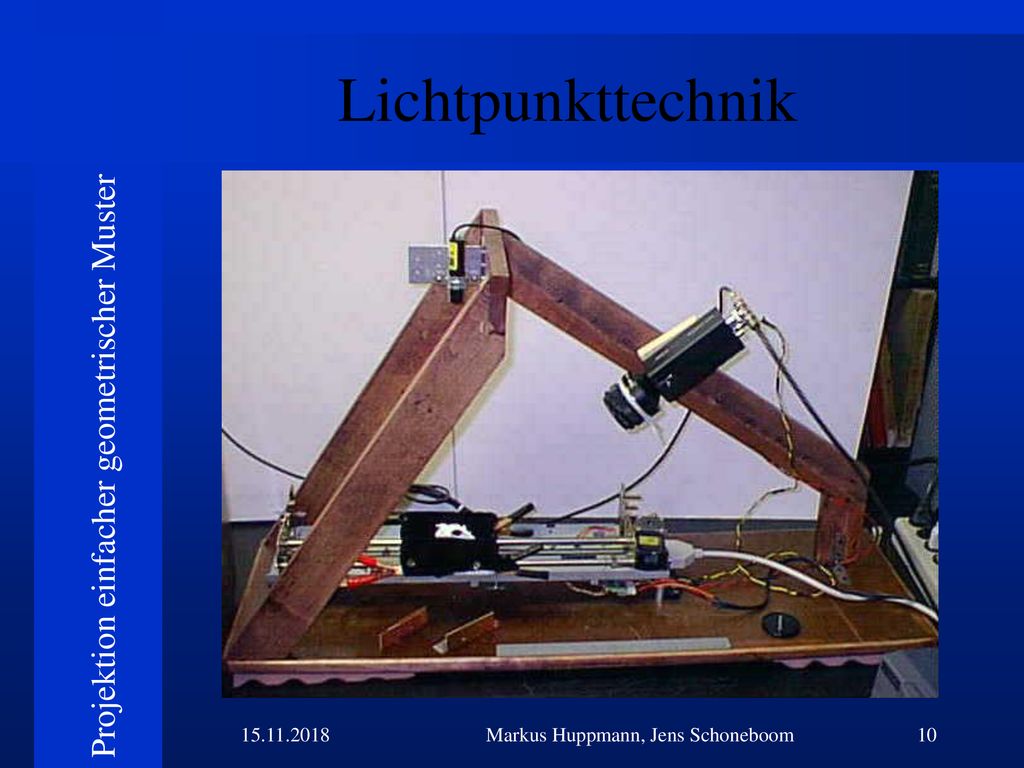

Lichtpunkttechnik Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
7
Markus Huppmann, Jens Schoneboom

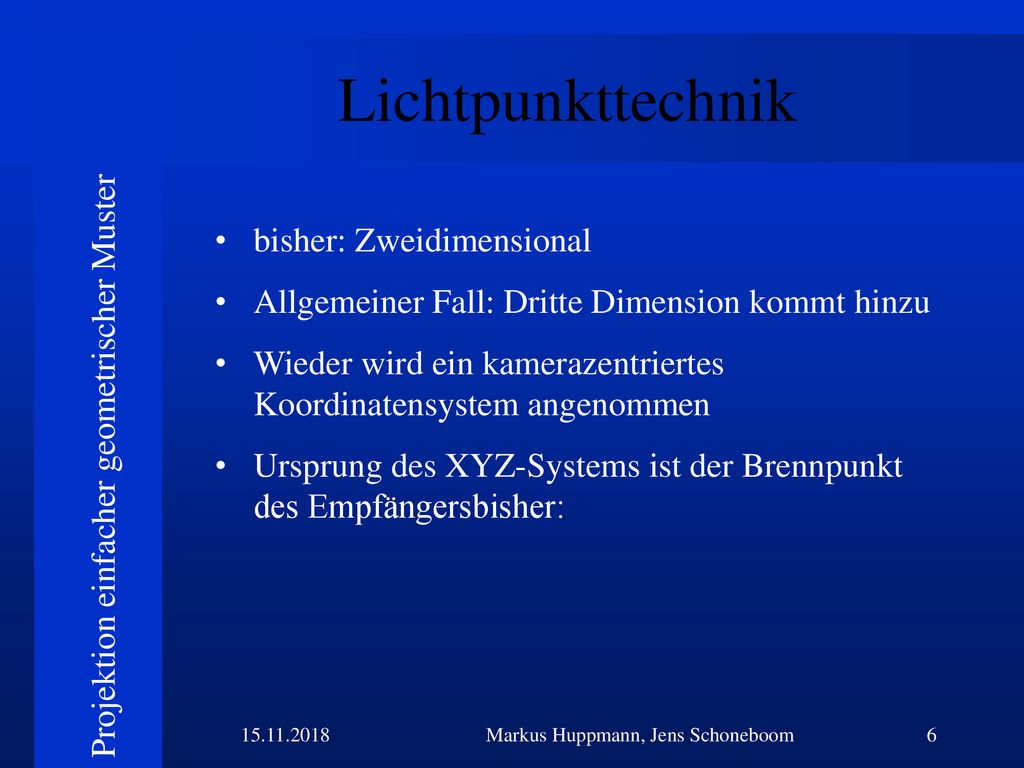

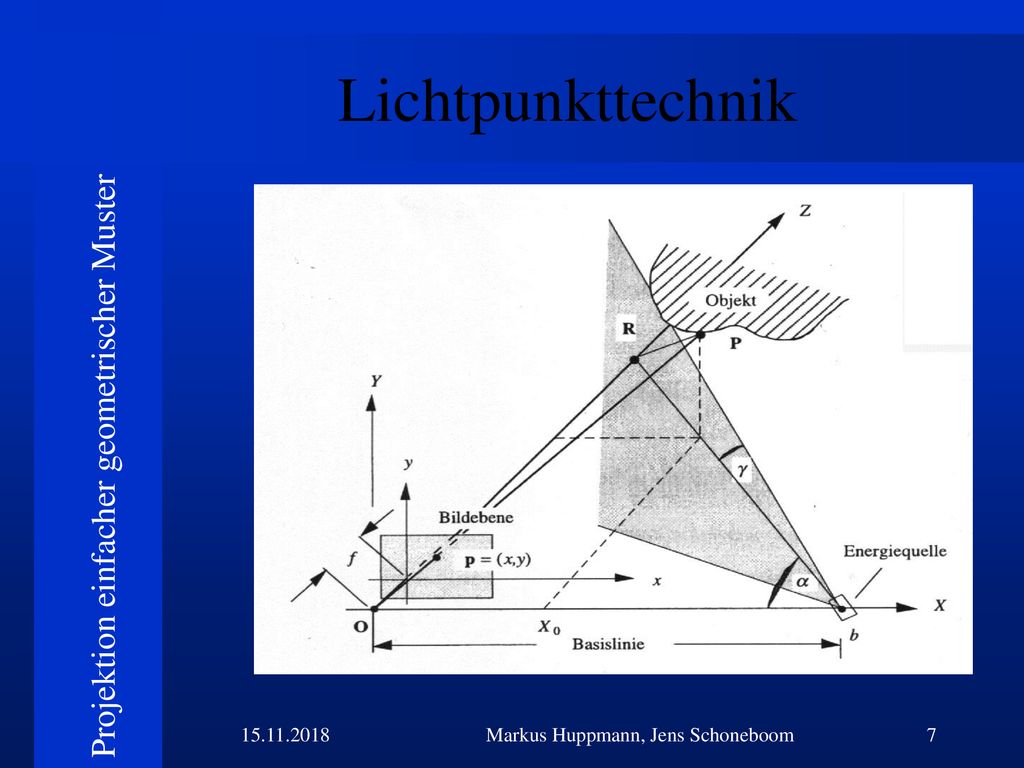

Lichtpunkttechnik bisher: Zweidimensional Allgemeiner Fall: Dritte Dimension kommt hinzu Wieder wird ein kamerazentriertes Koordinatensystem angenommen Ursprung des XYZ-Systems ist der Brennpunkt des Empfängersbisher: Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
8
Markus Huppmann, Jens Schoneboom

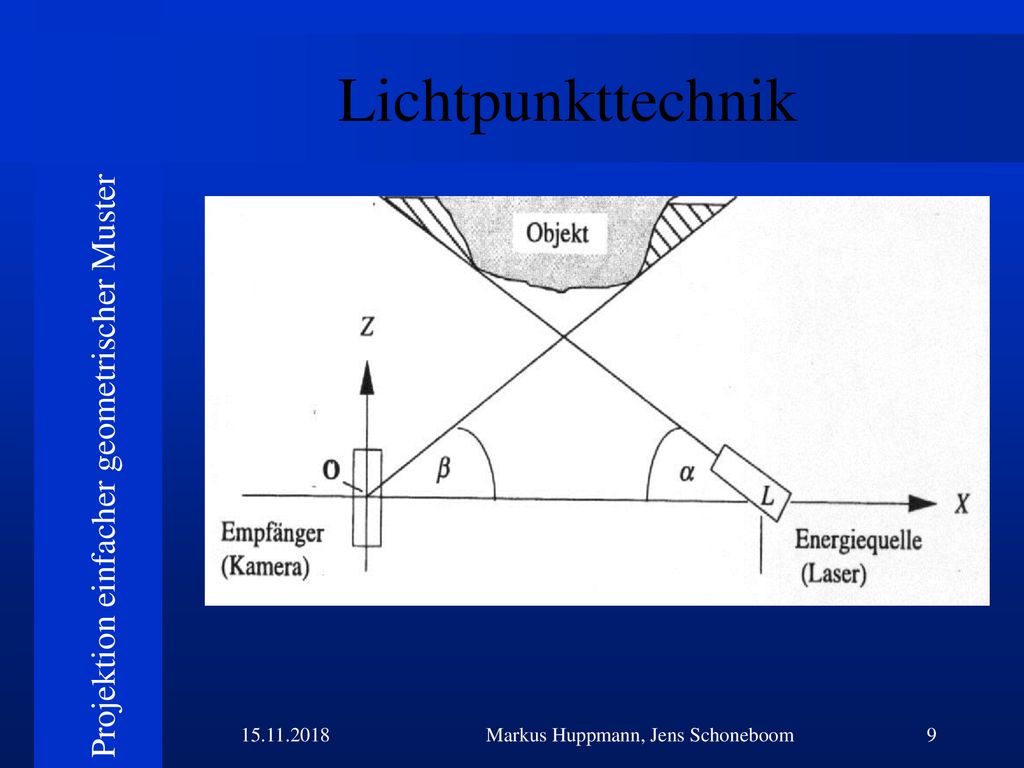

Lichtpunkttechnik Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
9
Markus Huppmann, Jens Schoneboom

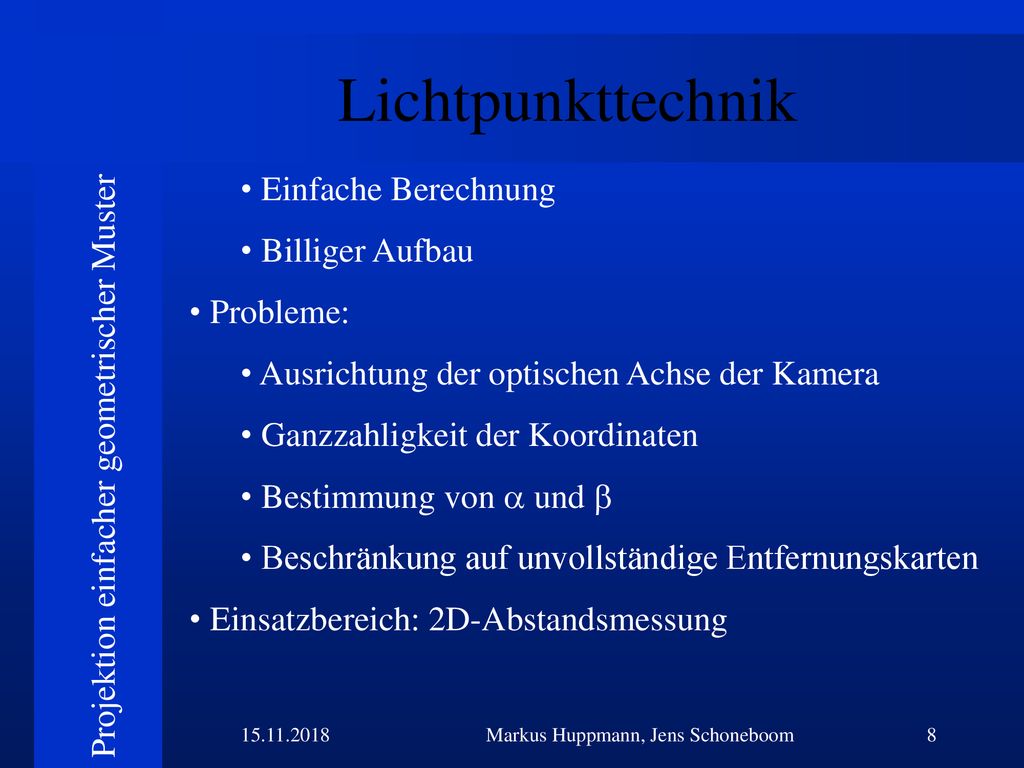

Lichtpunkttechnik Einfache Berechnung Billiger Aufbau Probleme: Ausrichtung der optischen Achse der Kamera Ganzzahligkeit der Koordinaten Bestimmung von und Beschränkung auf unvollständige Entfernungskarten Einsatzbereich: 2D-Abstandsmessung Projektion einfacher geometrischer Muster Ganzzahligkeit: Rundungsfehler Markus Huppmann, Jens Schoneboom
10
Markus Huppmann, Jens Schoneboom
Lichtpunkttechnik Projektion einfacher geometrischer Muster Ganzzahligkeit: Rundungsfehler Markus Huppmann, Jens Schoneboom
11
Markus Huppmann, Jens Schoneboom
Lichtpunkttechnik Projektion einfacher geometrischer Muster Ganzzahligkeit: Rundungsfehler Markus Huppmann, Jens Schoneboom
12
Markus Huppmann, Jens Schoneboom

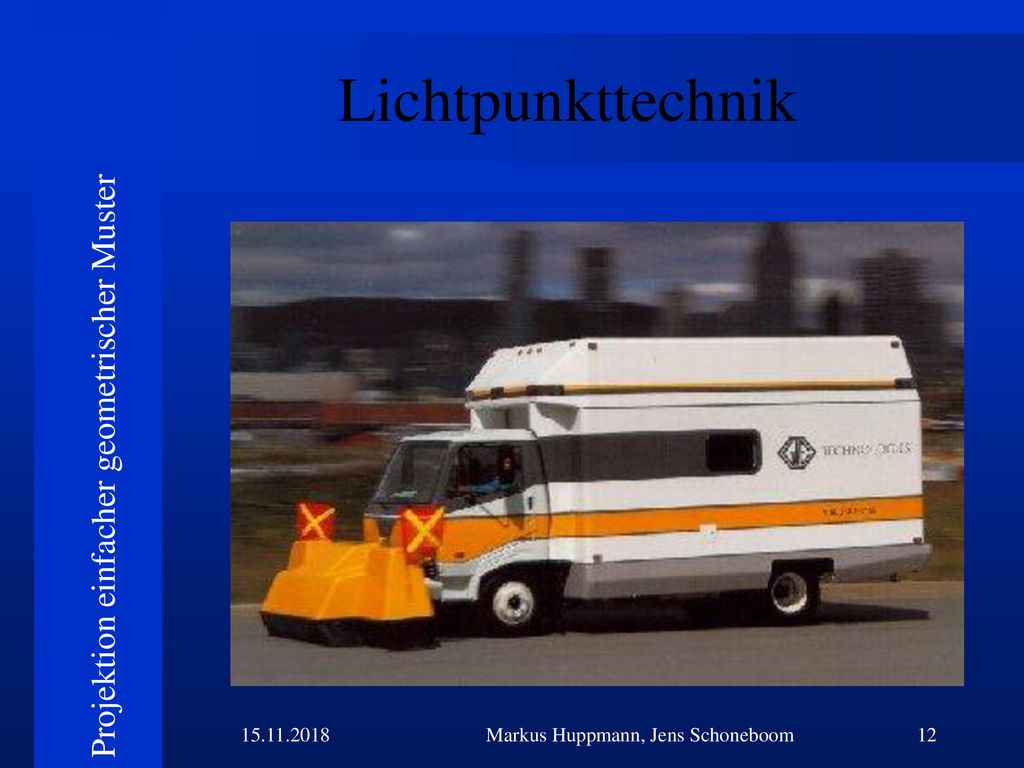

Lichtpunkttechnik Projektion einfacher geometrischer Muster Ganzzahligkeit: Rundungsfehler Markus Huppmann, Jens Schoneboom
13
Markus Huppmann, Jens Schoneboom
Lichtpunkttechnik Projektion einfacher geometrischer Muster Ganzzahligkeit: Rundungsfehler Markus Huppmann, Jens Schoneboom
14
Lichtpunktstereoanalyse

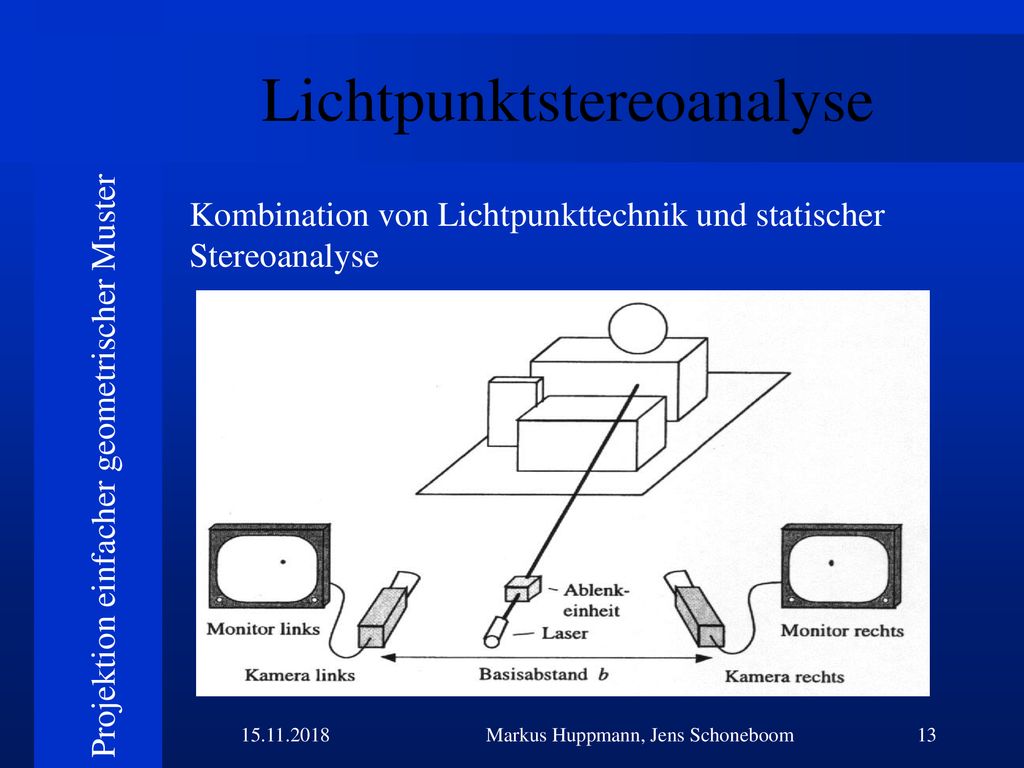

Kombination von Lichtpunkttechnik und statischer Stereoanalyse Projektion einfacher geometrischer Muster Ganzzahligkeit: Rundungsfehler Markus Huppmann, Jens Schoneboom
15

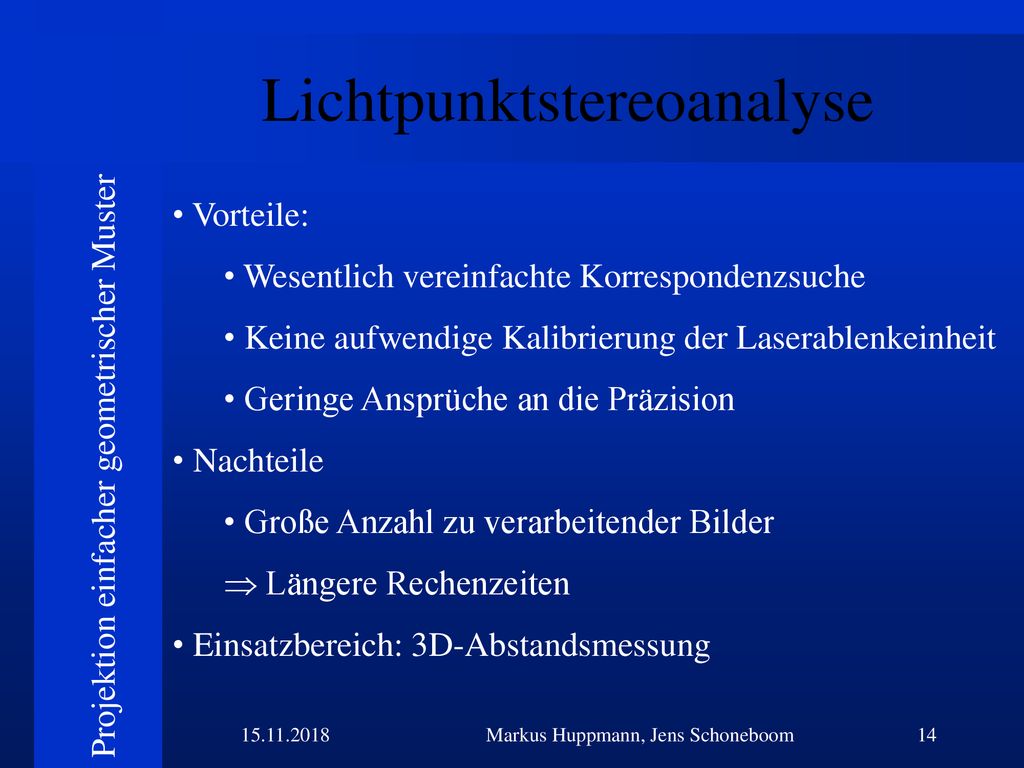

Lichtpunktstereoanalyse
Vorteile: Wesentlich vereinfachte Korrespondenzsuche Keine aufwendige Kalibrierung der Laserablenkeinheit Geringe Ansprüche an die Präzision Nachteile Große Anzahl zu verarbeitender Bilder Längere Rechenzeiten Einsatzbereich: 3D-Abstandsmessung Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
16
Markus Huppmann, Jens Schoneboom

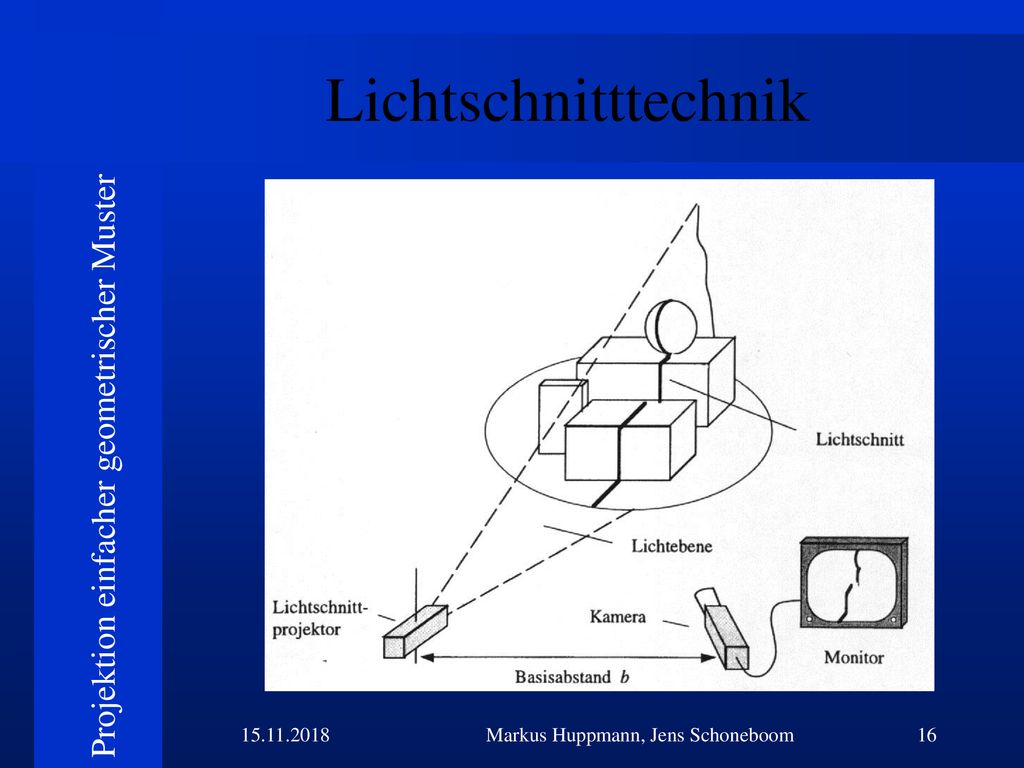

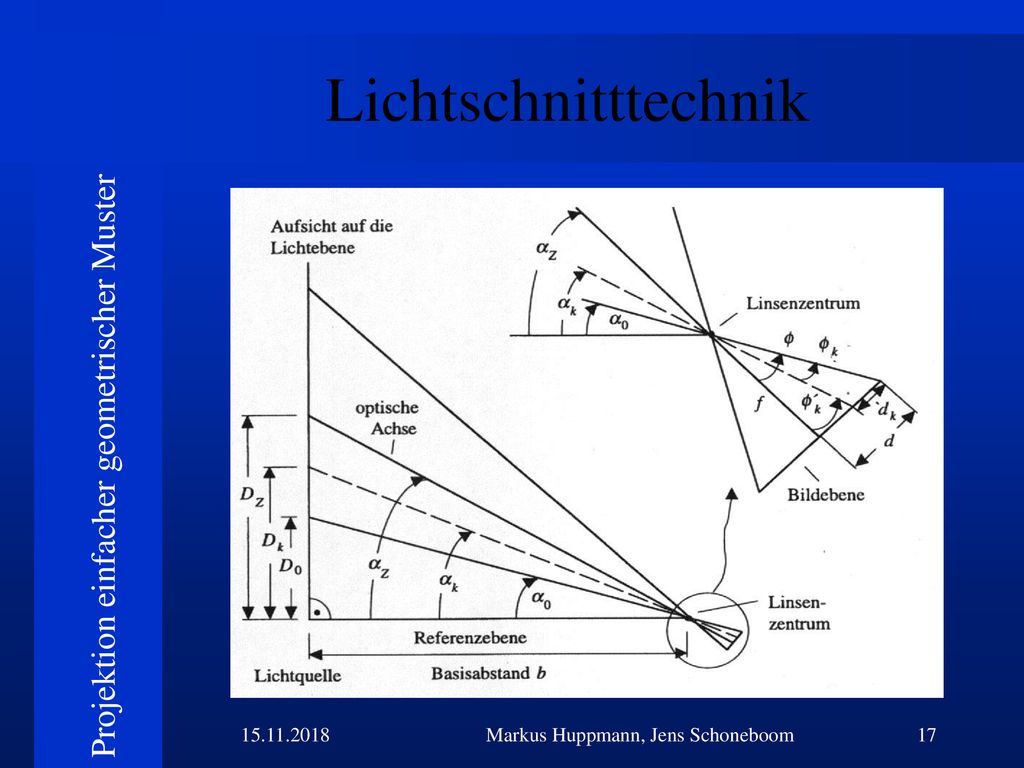

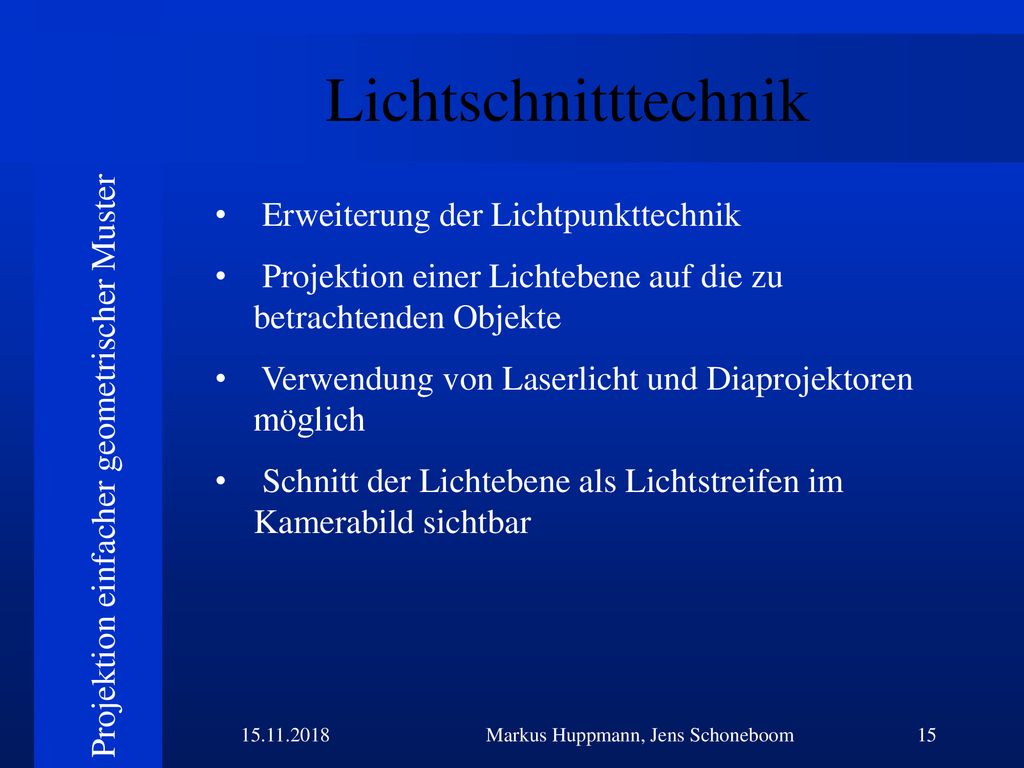

Lichtschnitttechnik Erweiterung der Lichtpunkttechnik Projektion einer Lichtebene auf die zu betrachtenden Objekte Verwendung von Laserlicht und Diaprojektoren möglich Schnitt der Lichtebene als Lichtstreifen im Kamerabild sichtbar Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
17
Markus Huppmann, Jens Schoneboom
Lichtschnitttechnik Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
18
Markus Huppmann, Jens Schoneboom
Lichtschnitttechnik Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
19
Markus Huppmann, Jens Schoneboom

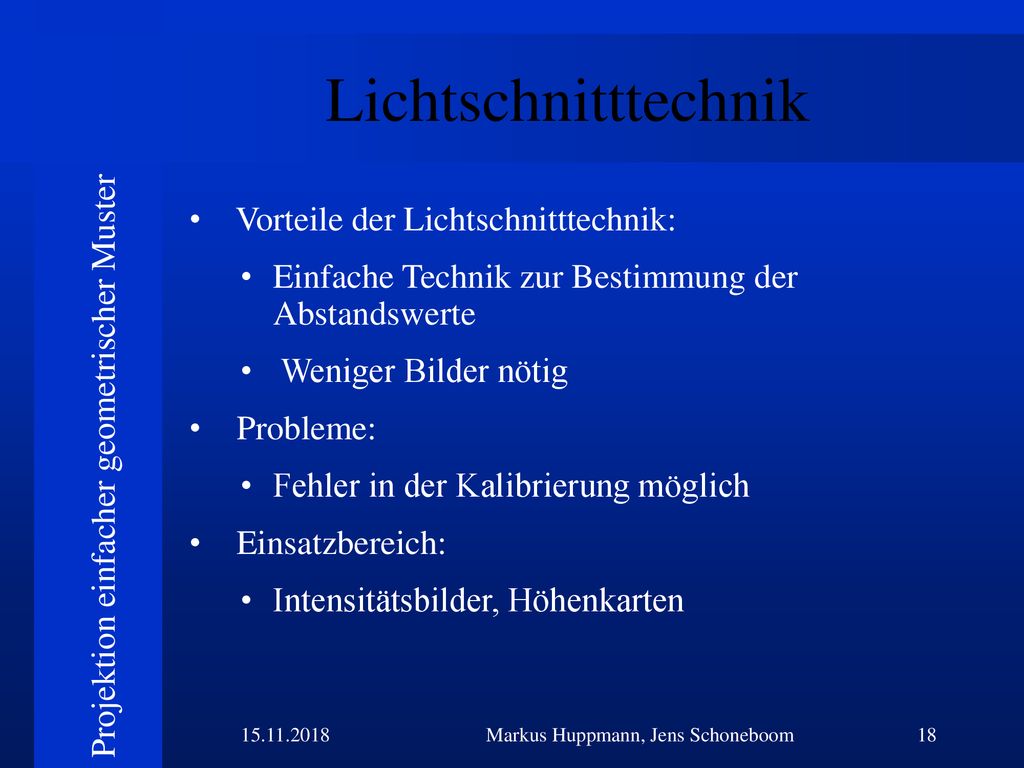

Lichtschnitttechnik Vorteile der Lichtschnitttechnik: Einfache Technik zur Bestimmung der Abstandswerte Weniger Bilder nötig Probleme: Fehler in der Kalibrierung möglich Einsatzbereich: Intensitätsbilder, Höhenkarten Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
20
Gleichzeitige Projektion mehrerer Lichtschnitte

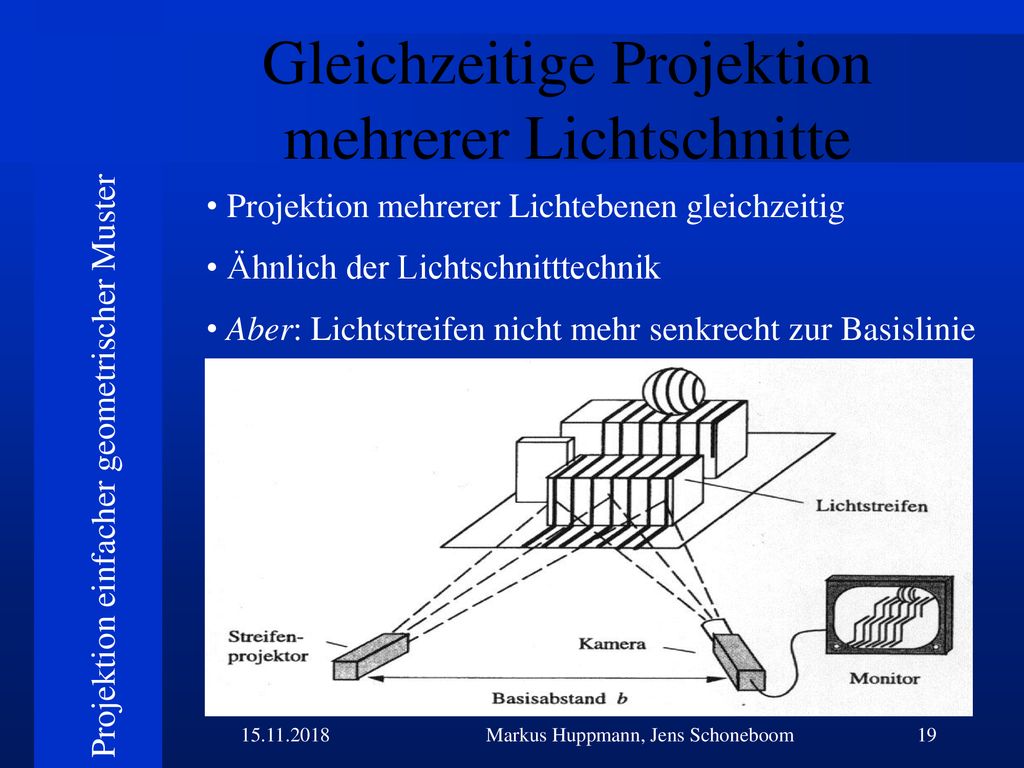

Projektion mehrerer Lichtebenen gleichzeitig Ähnlich der Lichtschnitttechnik Aber: Lichtstreifen nicht mehr senkrecht zur Basislinie Projektion einfacher geometrischer Muster Markus Huppmann, Jens Schoneboom
21
Projektion codierter Muster
Markus Huppmann, Jens Schoneboom
22
Projektion codierter Muster

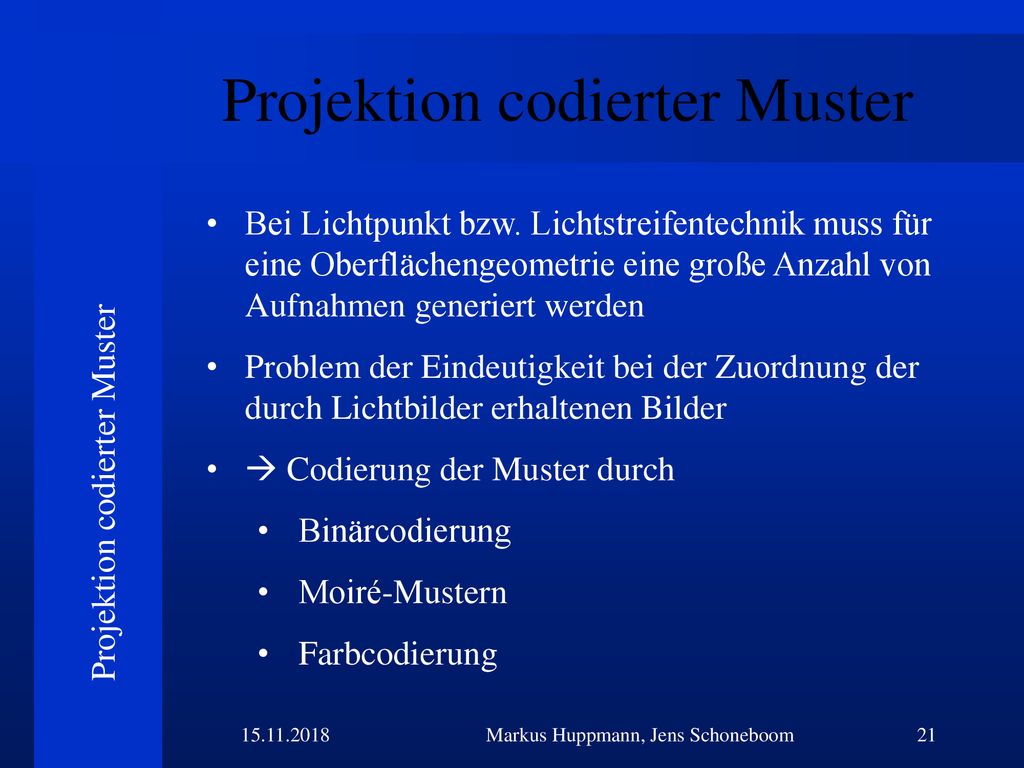

Bei Lichtpunkt bzw. Lichtstreifentechnik muss für eine Oberflächengeometrie eine große Anzahl von Aufnahmen generiert werden Problem der Eindeutigkeit bei der Zuordnung der durch Lichtbilder erhaltenen Bilder Codierung der Muster durch Binärcodierung Moiré-Mustern Farbcodierung Projektion codierter Muster Markus Huppmann, Jens Schoneboom
23

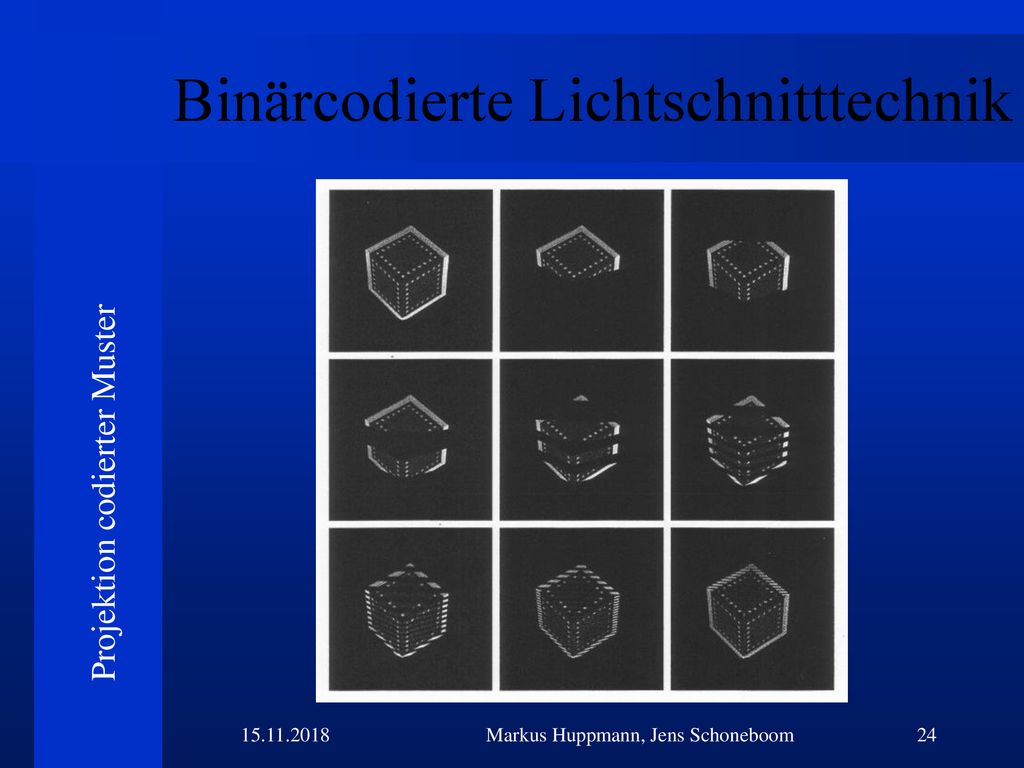

Binärcodierte Lichtschnitttechnik

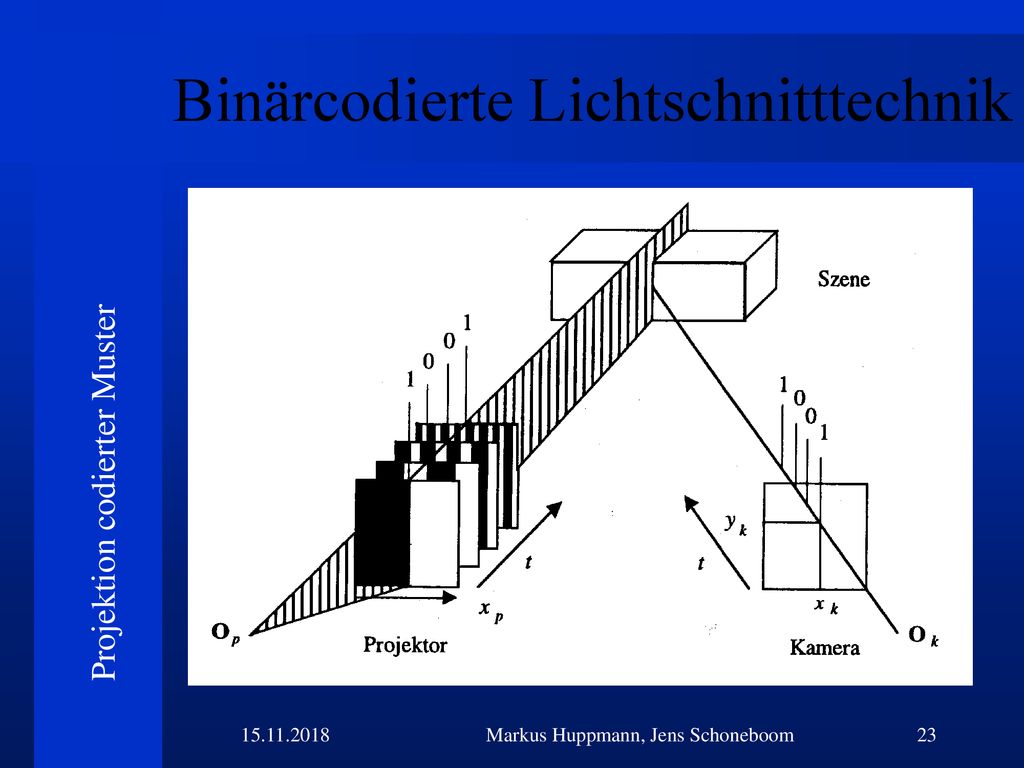

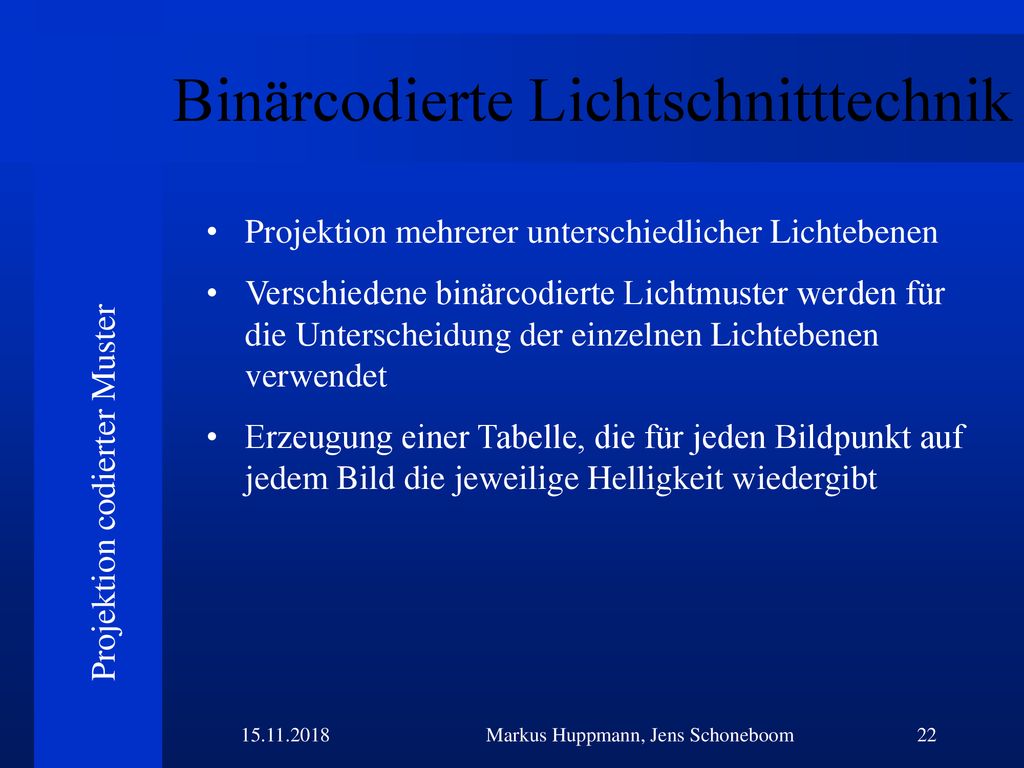

Projektion mehrerer unterschiedlicher Lichtebenen Verschiedene binärcodierte Lichtmuster werden für die Unterscheidung der einzelnen Lichtebenen verwendet Erzeugung einer Tabelle, die für jeden Bildpunkt auf jedem Bild die jeweilige Helligkeit wiedergibt Projektion codierter Muster Markus Huppmann, Jens Schoneboom
24
Binärcodierte Lichtschnitttechnik
Projektion codierter Muster Markus Huppmann, Jens Schoneboom
25
Binärcodierte Lichtschnitttechnik
Projektion codierter Muster Markus Huppmann, Jens Schoneboom
26
Binärcodierte Lichtschnitttechnik

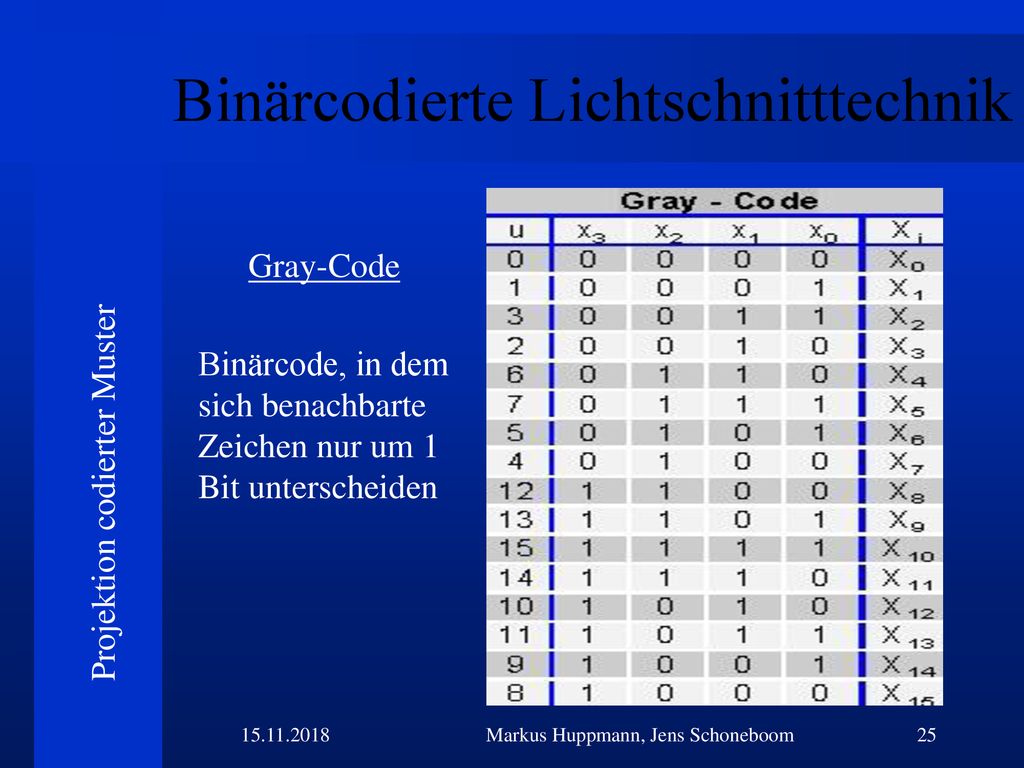

Gray-Code Binärcode, in dem sich benachbarte Zeichen nur um 1 Bit unterscheiden Projektion codierter Muster Markus Huppmann, Jens Schoneboom
27
Binärcodierte Lichtschnitttechnik

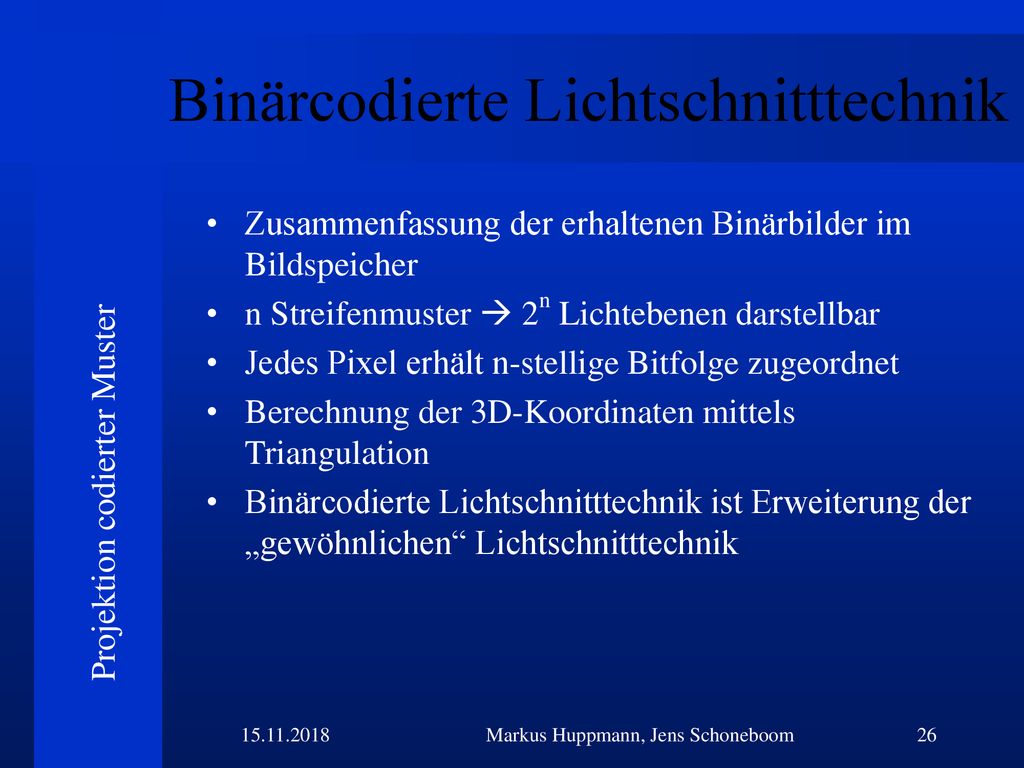

Zusammenfassung der erhaltenen Binärbilder im Bildspeicher n Streifenmuster 2n Lichtebenen darstellbar Jedes Pixel erhält n-stellige Bitfolge zugeordnet Berechnung der 3D-Koordinaten mittels Triangulation Binärcodierte Lichtschnitttechnik ist Erweiterung der „gewöhnlichen“ Lichtschnitttechnik Projektion codierter Muster Markus Huppmann, Jens Schoneboom
28
Binärcodierte Lichtschnitttechnik

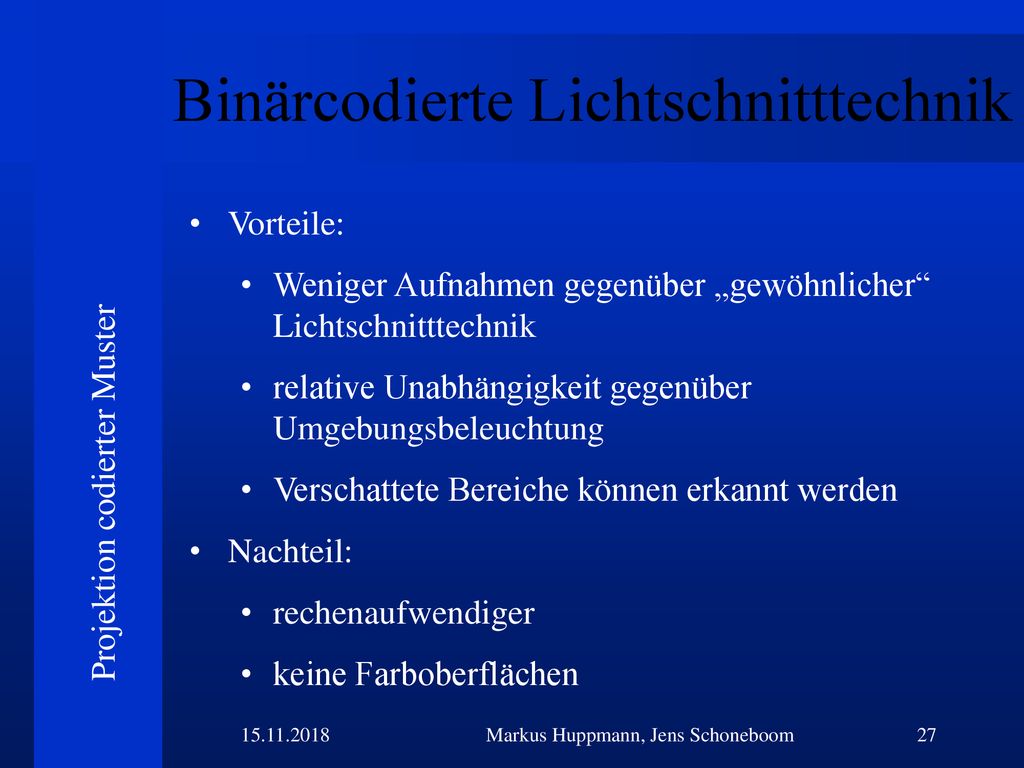

Vorteile: Weniger Aufnahmen gegenüber „gewöhnlicher“ Lichtschnitttechnik relative Unabhängigkeit gegenüber Umgebungsbeleuchtung Verschattete Bereiche können erkannt werden Nachteil: rechenaufwendiger keine Farboberflächen Projektion codierter Muster Markus Huppmann, Jens Schoneboom
29
Auswertung von Moiré-Mustern

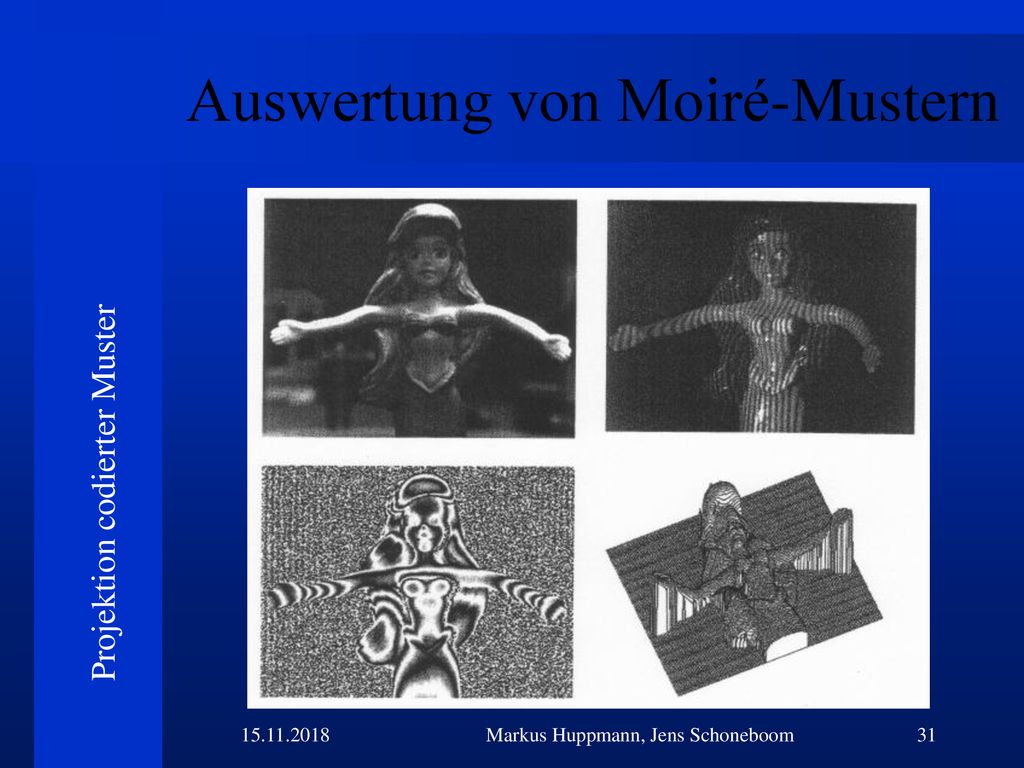

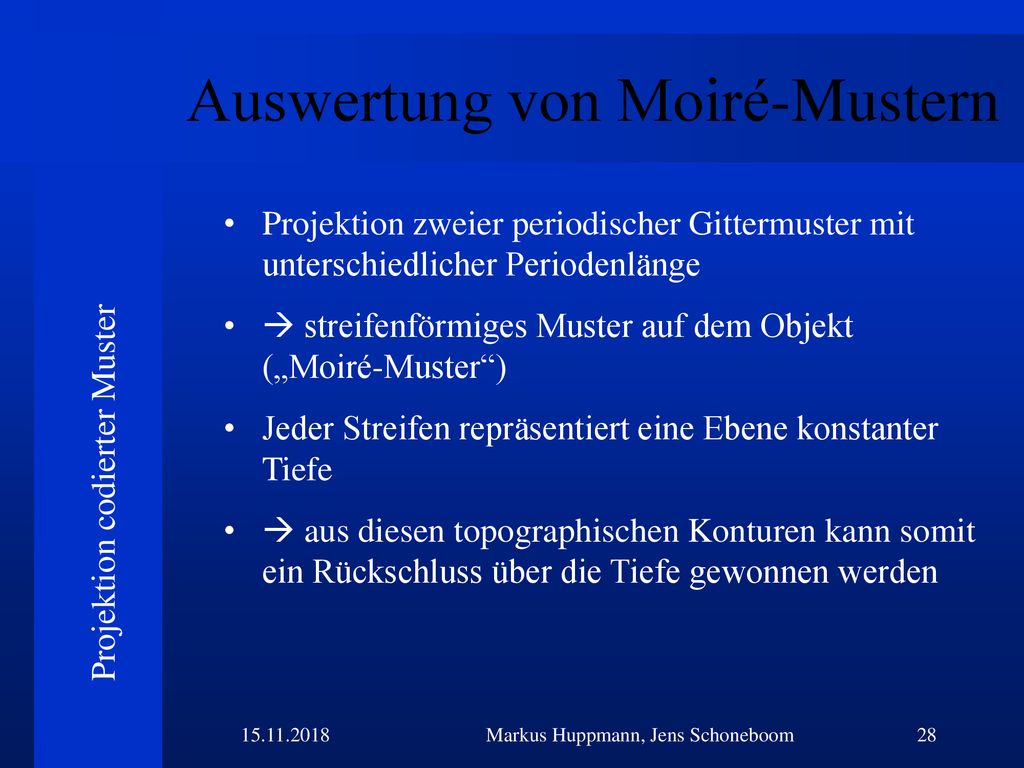

Projektion zweier periodischer Gittermuster mit unterschiedlicher Periodenlänge streifenförmiges Muster auf dem Objekt („Moiré-Muster“) Jeder Streifen repräsentiert eine Ebene konstanter Tiefe aus diesen topographischen Konturen kann somit ein Rückschluss über die Tiefe gewonnen werden Projektion codierter Muster Markus Huppmann, Jens Schoneboom
30

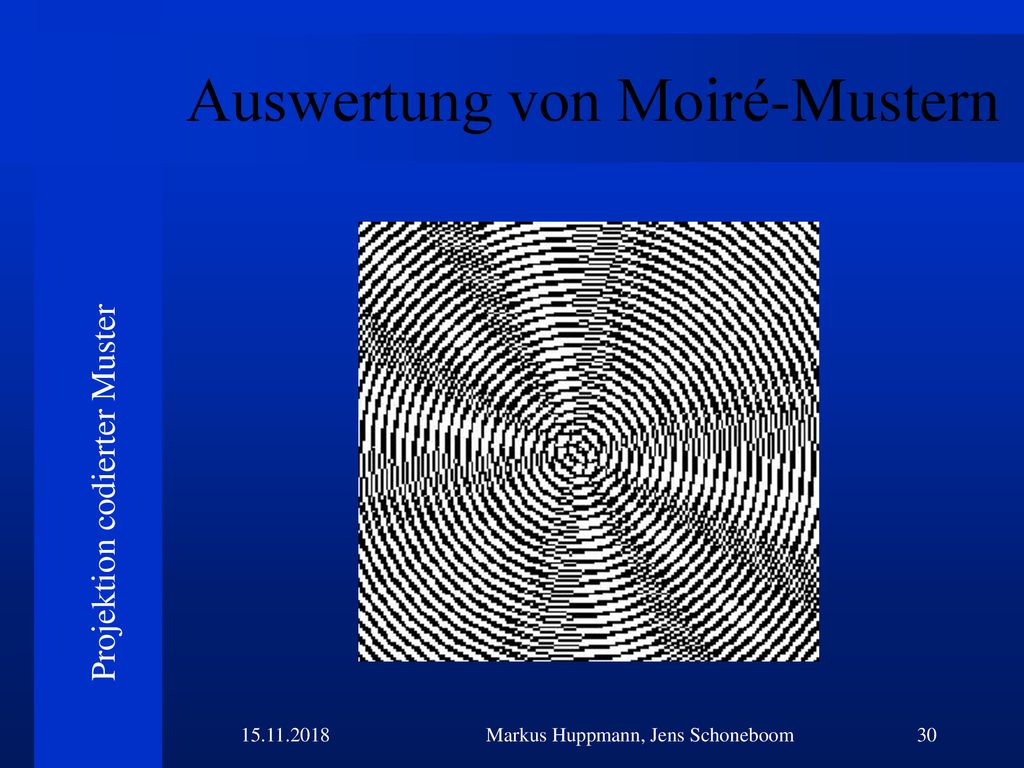

Auswertung von Moiré-Mustern
Projektion codierter Muster Markus Huppmann, Jens Schoneboom
31
Auswertung von Moiré-Mustern
Projektion codierter Muster Markus Huppmann, Jens Schoneboom
32
Auswertung von Moiré-Mustern
Projektion codierter Muster Markus Huppmann, Jens Schoneboom
33
Auswertung von Moiré-Mustern

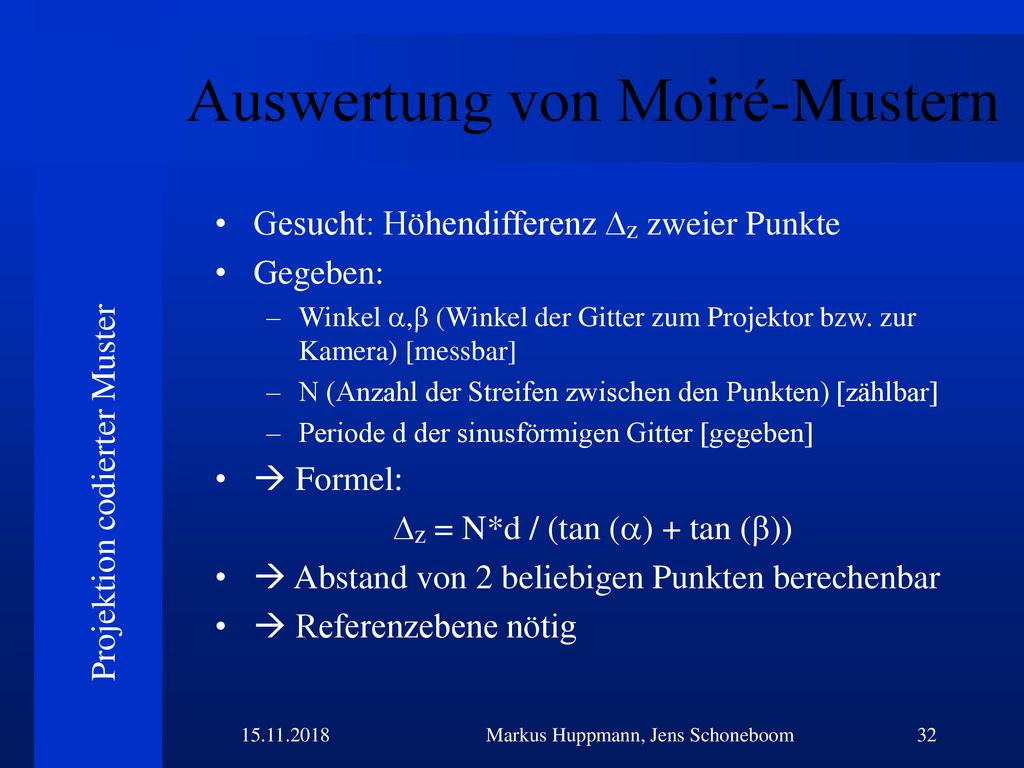

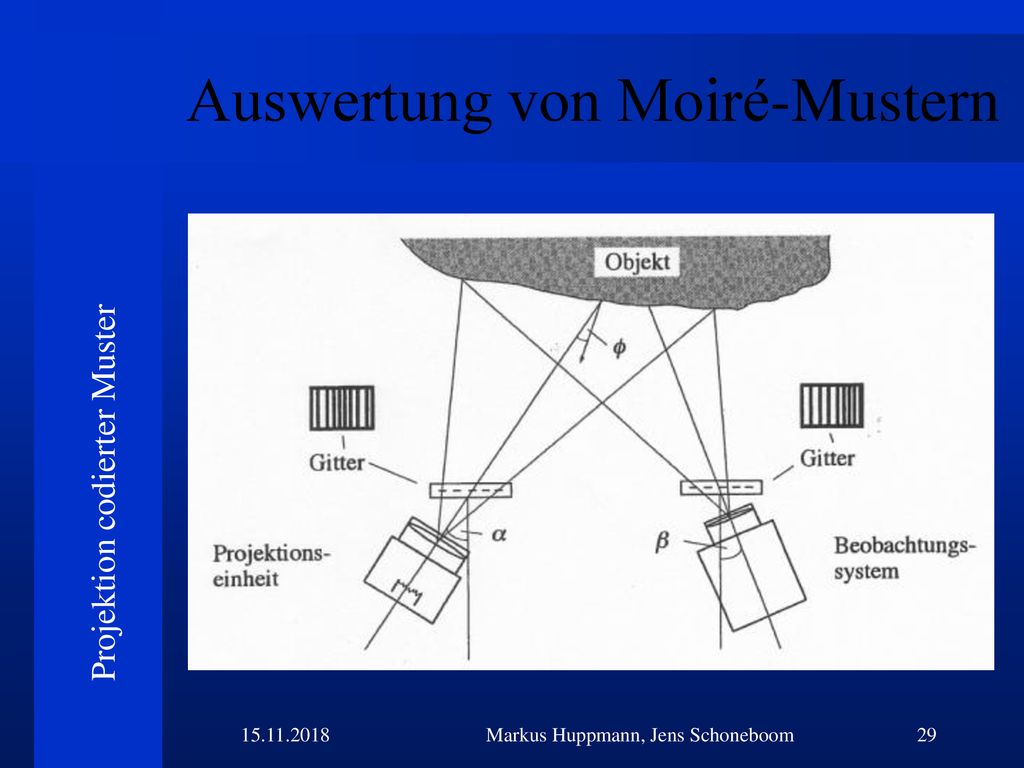

Gesucht: Höhendifferenz z zweier Punkte Gegeben: Winkel , (Winkel der Gitter zum Projektor bzw. zur Kamera) [messbar] N (Anzahl der Streifen zwischen den Punkten) [zählbar] Periode d der sinusförmigen Gitter [gegeben] Formel: z = N*d / (tan () + tan ()) Abstand von 2 beliebigen Punkten berechenbar Referenzebene nötig Projektion codierter Muster Markus Huppmann, Jens Schoneboom
34
Auswertung von Moiré-Mustern

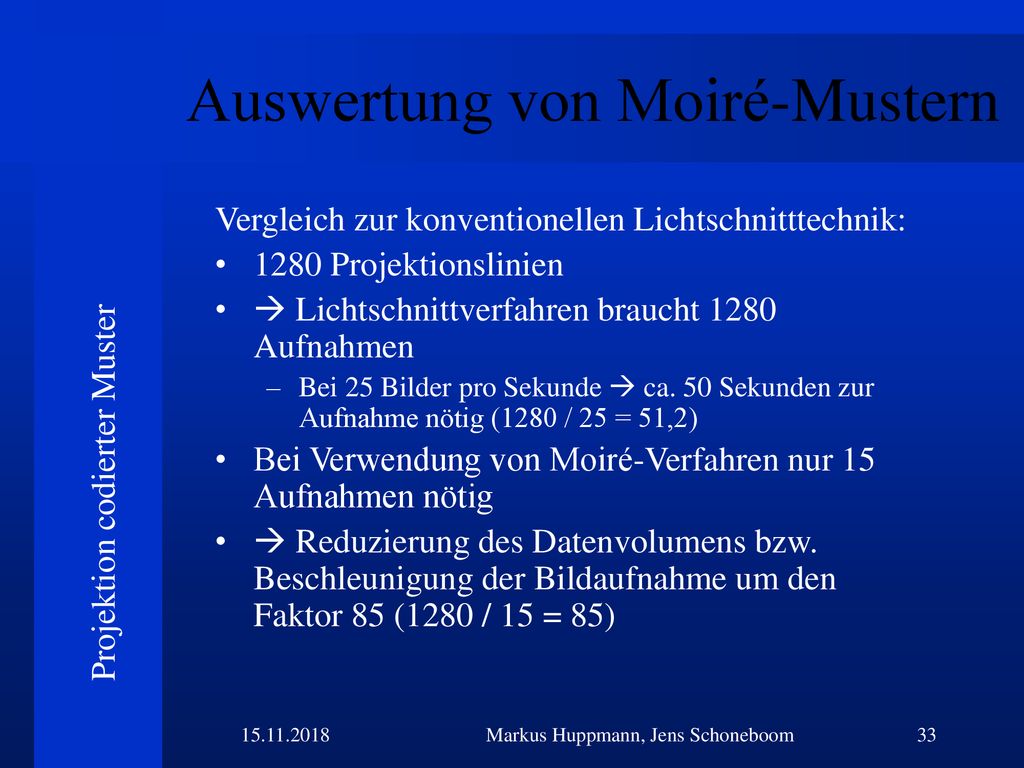

Vergleich zur konventionellen Lichtschnitttechnik: 1280 Projektionslinien Lichtschnittverfahren braucht 1280 Aufnahmen Bei 25 Bilder pro Sekunde ca. 50 Sekunden zur Aufnahme nötig (1280 / 25 = 51,2) Bei Verwendung von Moiré-Verfahren nur 15 Aufnahmen nötig Reduzierung des Datenvolumens bzw. Beschleunigung der Bildaufnahme um den Faktor 85 (1280 / 15 = 85) Projektion codierter Muster Markus Huppmann, Jens Schoneboom
35
Auswertung von Moiré-Mustern

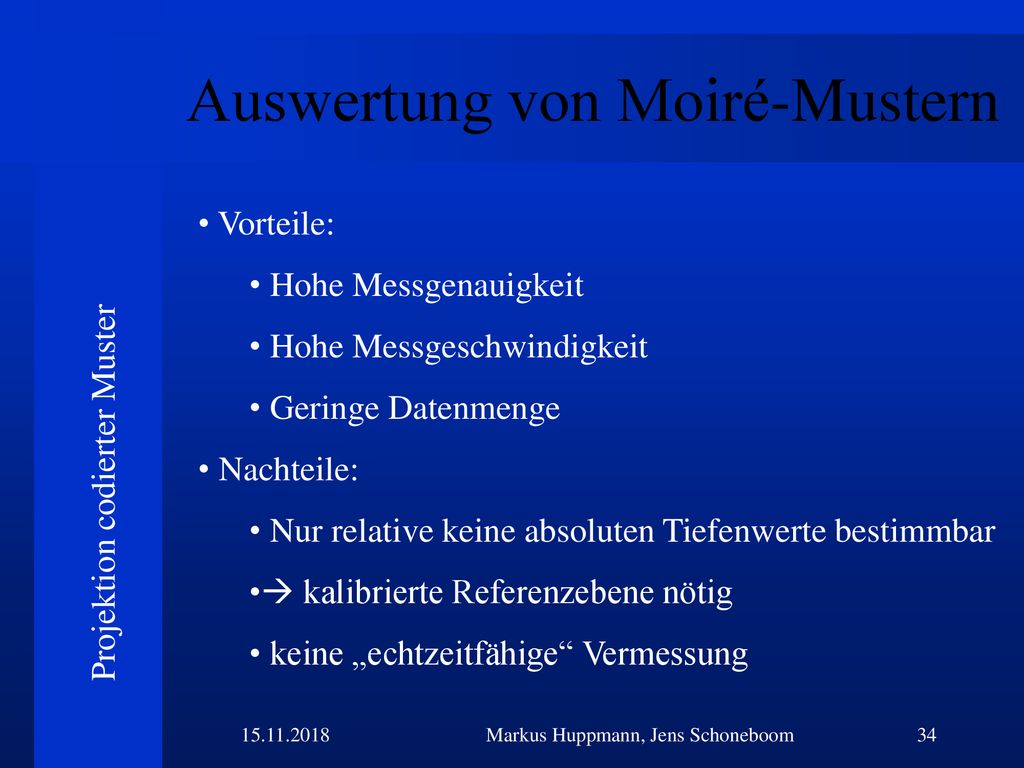

Vorteile: Hohe Messgenauigkeit Hohe Messgeschwindigkeit Geringe Datenmenge Nachteile: Nur relative keine absoluten Tiefenwerte bestimmbar kalibrierte Referenzebene nötig keine „echtzeitfähige“ Vermessung Projektion codierter Muster Markus Huppmann, Jens Schoneboom
36
Farbcodierte Lichtschnitttechnik
Ähnliches Vorgehen wie bei der Binärcodierung aber Codierung mit Farben (z .B. RGB-Farben + Weiß) Andere Verfahren benötigen die sequentielle Aufnahme mehrerer Bilder Farbcodierte Lichtschnitttechnik ermöglicht die Bestimmung einer 3D-Geometrie aus einer einzigen Aufnahme Mehr Zustände unterscheidbar als mit Binärcodierung Projektion codierter Muster Markus Huppmann, Jens Schoneboom
37
Farbcodierte Lichtschnitttechnik

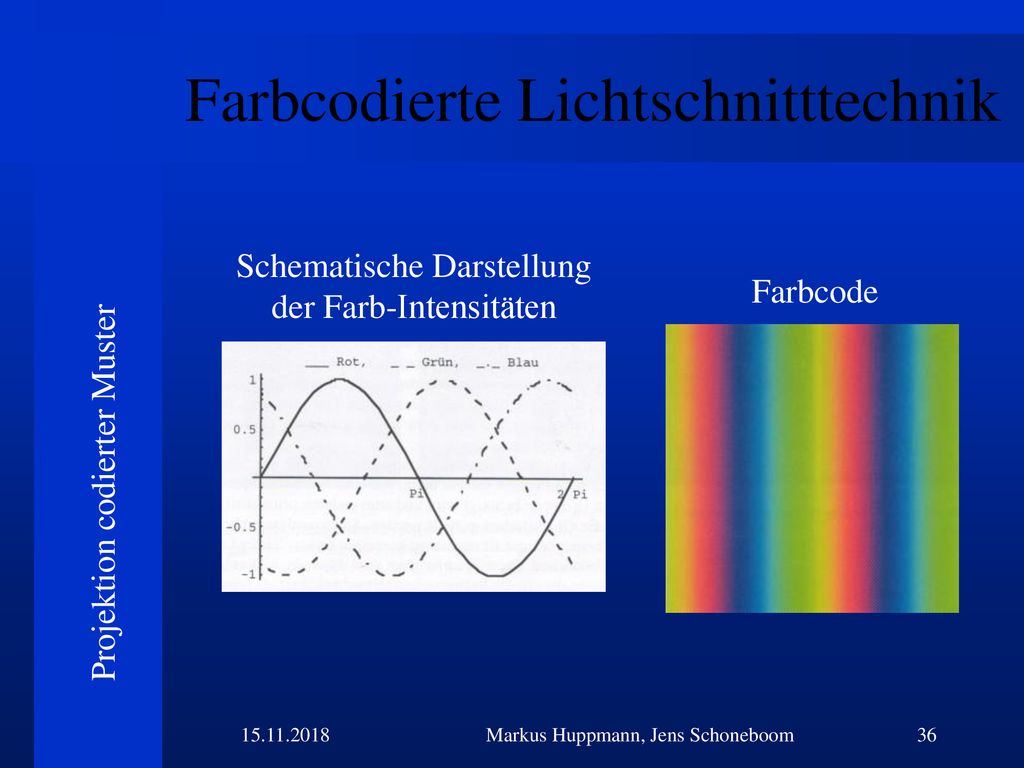

Schematische Darstellung der Farb-Intensitäten Farbcode Projektion codierter Muster Markus Huppmann, Jens Schoneboom
38
Farbcodierte Lichtschnitttechnik
In der Praxis verwendbare Farbcodes: L = Gesamtzahl der verwendeten Farben K = Anzahl der Farbstreifen M0 = Anzahl möglicher Codierungen M0 (K, L) = L * (L – 1)K-1 Beispiel: 4 Farben (Rot, Grün, Blau, Weiß) 6 Streifen pro Muster M0 (K, L) = 972 Bei Binärcodierung wäre ein 10-stelliger Code (= 10 Streifen) nötig, weil 210 = 1024. Projektion codierter Muster Markus Huppmann, Jens Schoneboom
39
Farbcodierte Lichtschnitttechnik
Vorteil Nur eine einzige Aufnahme notwendig auch sich bewegende oder nicht formfeste Objekte betrachtbar Nachteil: Nur unbunte Objekte verwendbar oder Problem der Mischfarben Schwierige Indizierung der Lichtstreifen (rechenaufwendig) Projektion codierter Muster Markus Huppmann, Jens Schoneboom
40

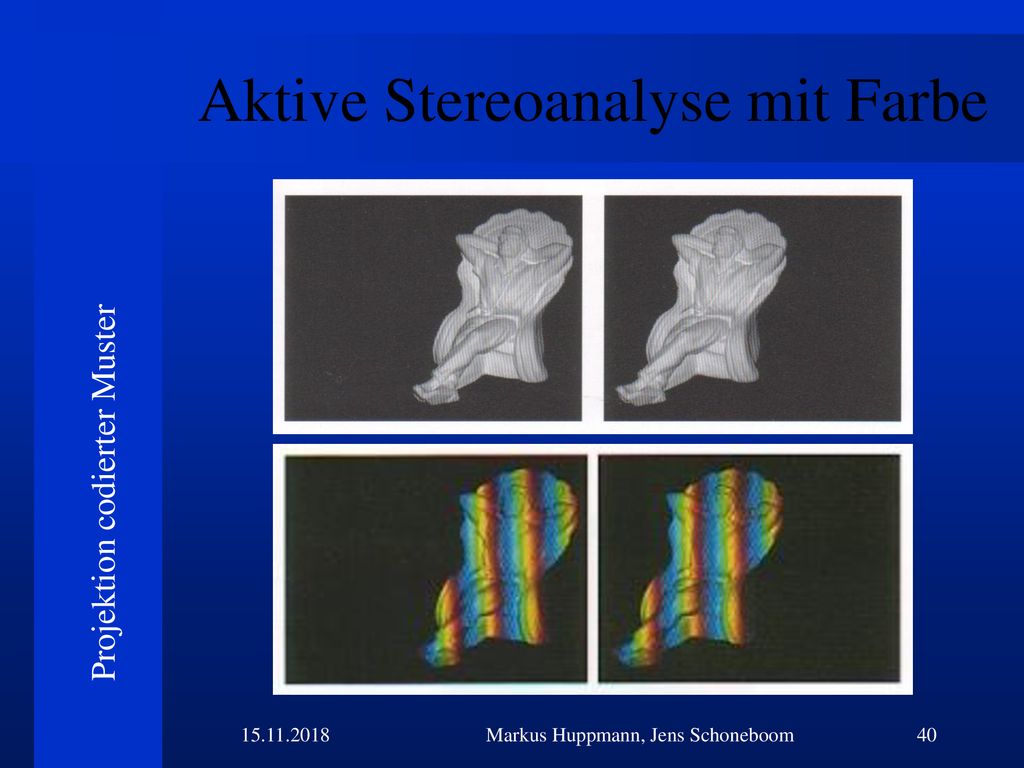

Aktive Stereoanalyse mit Farbe
Projektion codierter Muster Markus Huppmann, Jens Schoneboom
41

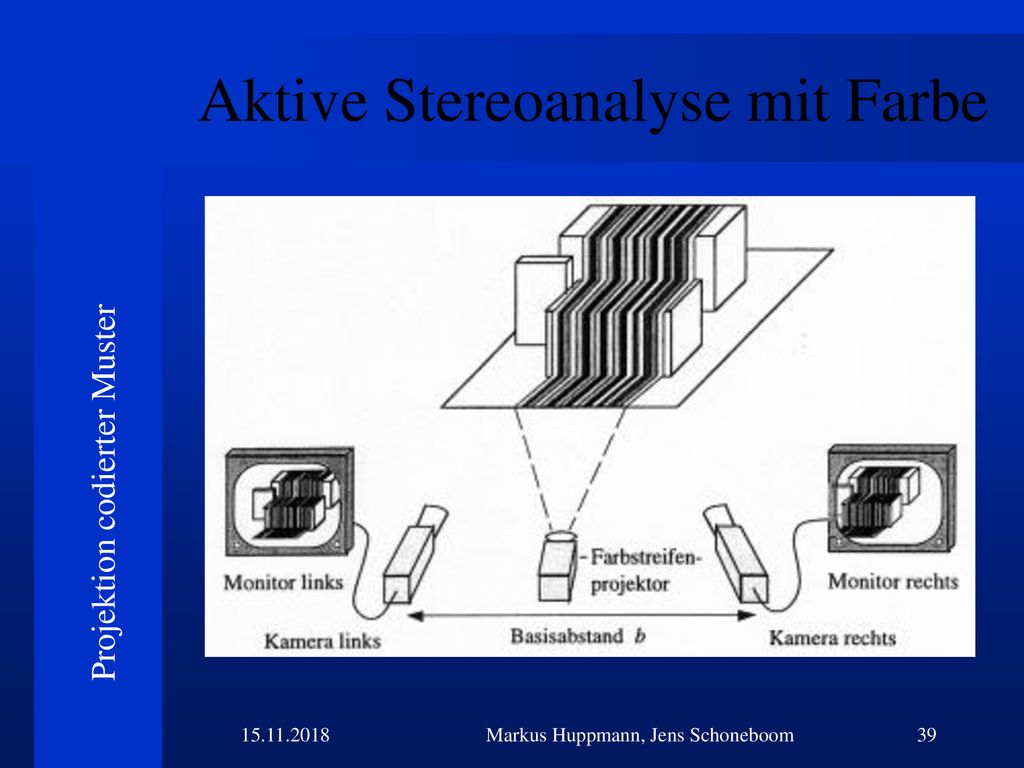

Aktive Stereoanalyse mit Farbe
Projektion codierter Muster Markus Huppmann, Jens Schoneboom
42
Aktive Stereoanalyse mit Farbe

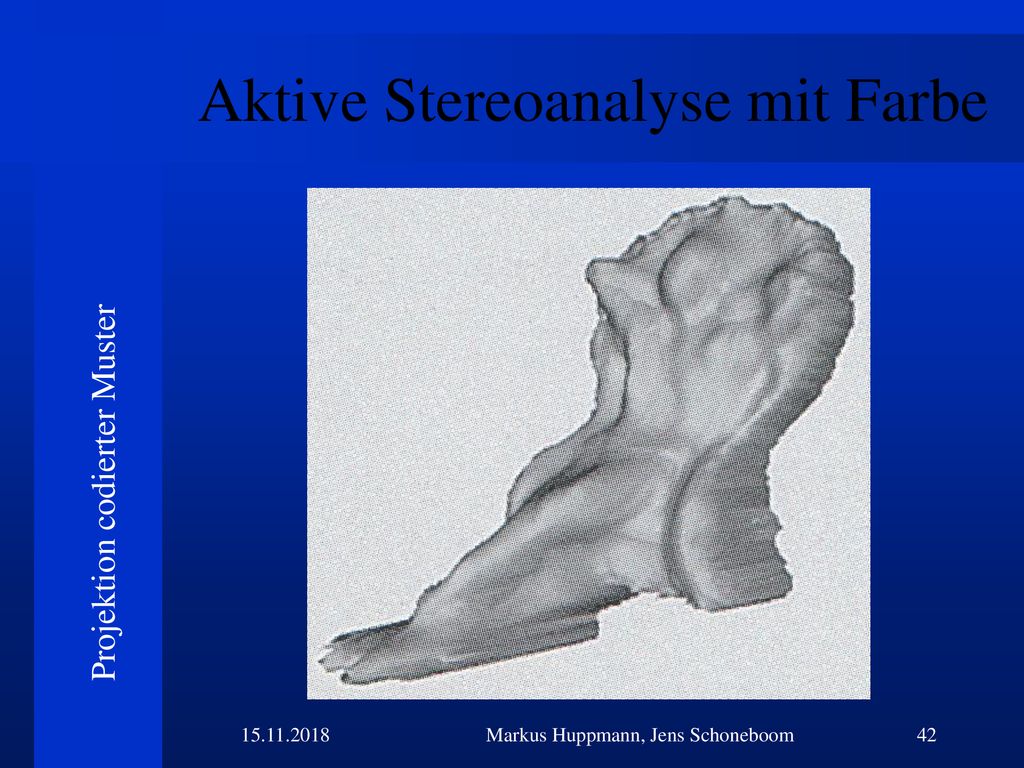

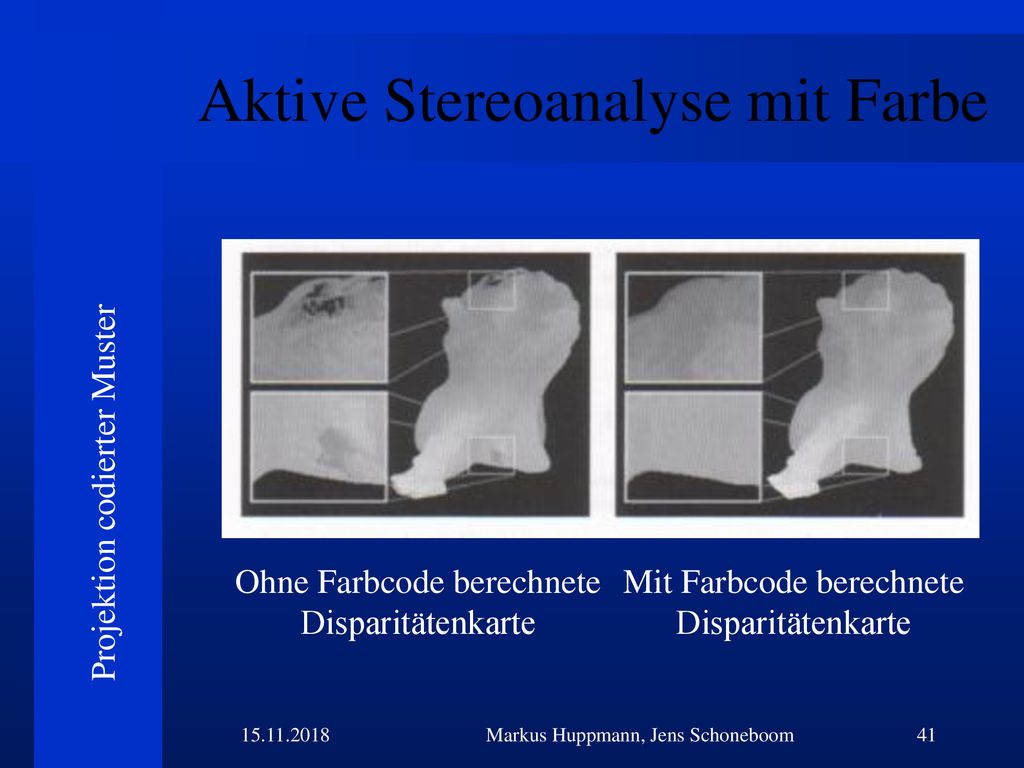

Projektion codierter Muster Ohne Farbcode berechnete Disparitätenkarte Mit Farbcode berechnete Disparitätenkarte Markus Huppmann, Jens Schoneboom
43
Aktive Stereoanalyse mit Farbe
Projektion codierter Muster Markus Huppmann, Jens Schoneboom
44
Aktive Stereoanalyse mit Farbe

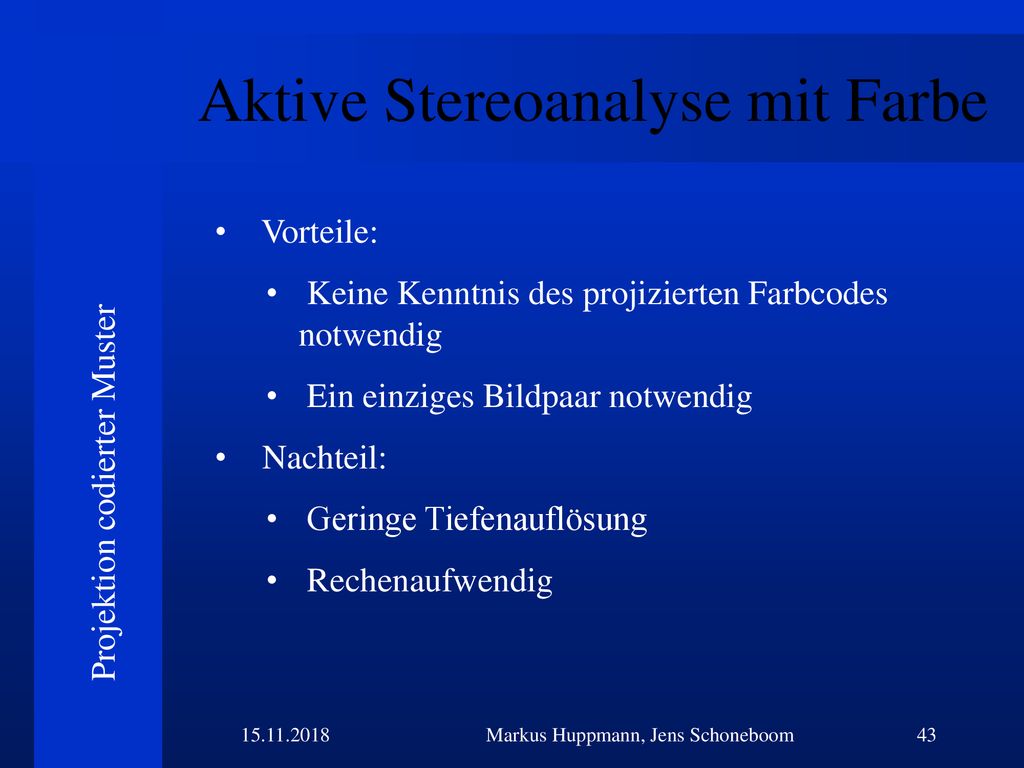

Vorteile: Keine Kenntnis des projizierten Farbcodes notwendig Ein einziges Bildpaar notwendig Nachteil: Geringe Tiefenauflösung Rechenaufwendig Projektion codierter Muster Markus Huppmann, Jens Schoneboom
45
Markus Huppmann, Jens Schoneboom

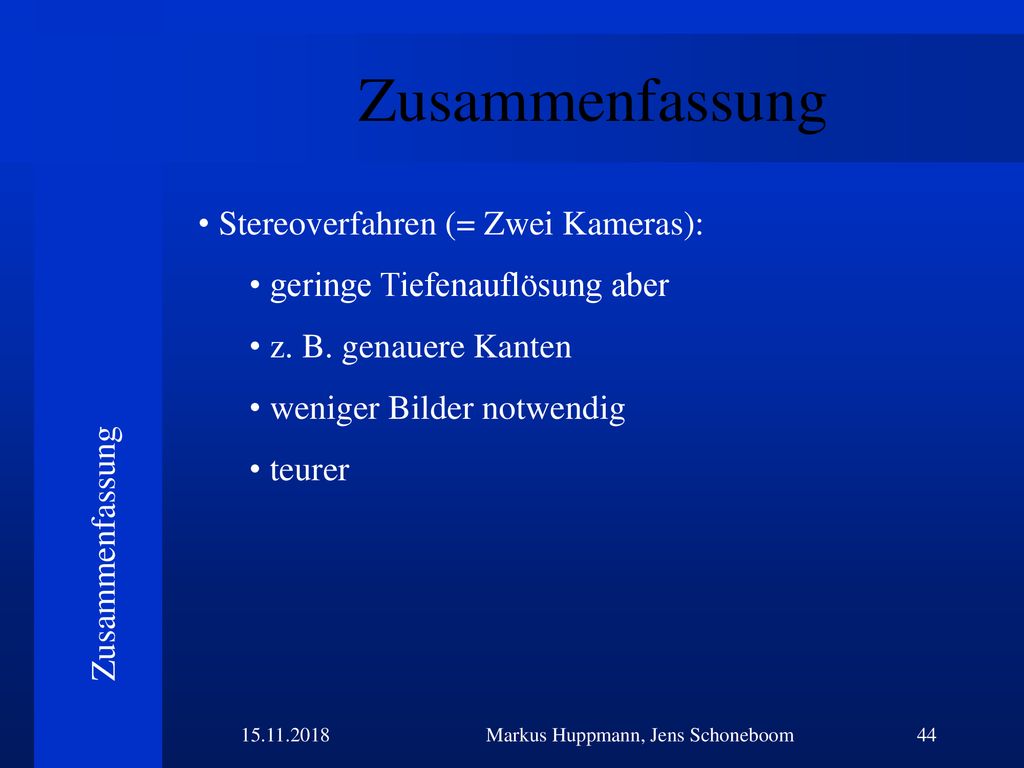

Zusammenfassung Stereoverfahren (= Zwei Kameras): geringe Tiefenauflösung aber z. B. genauere Kanten weniger Bilder notwendig teurer Zusammenfassung Markus Huppmann, Jens Schoneboom
46
Markus Huppmann, Jens Schoneboom

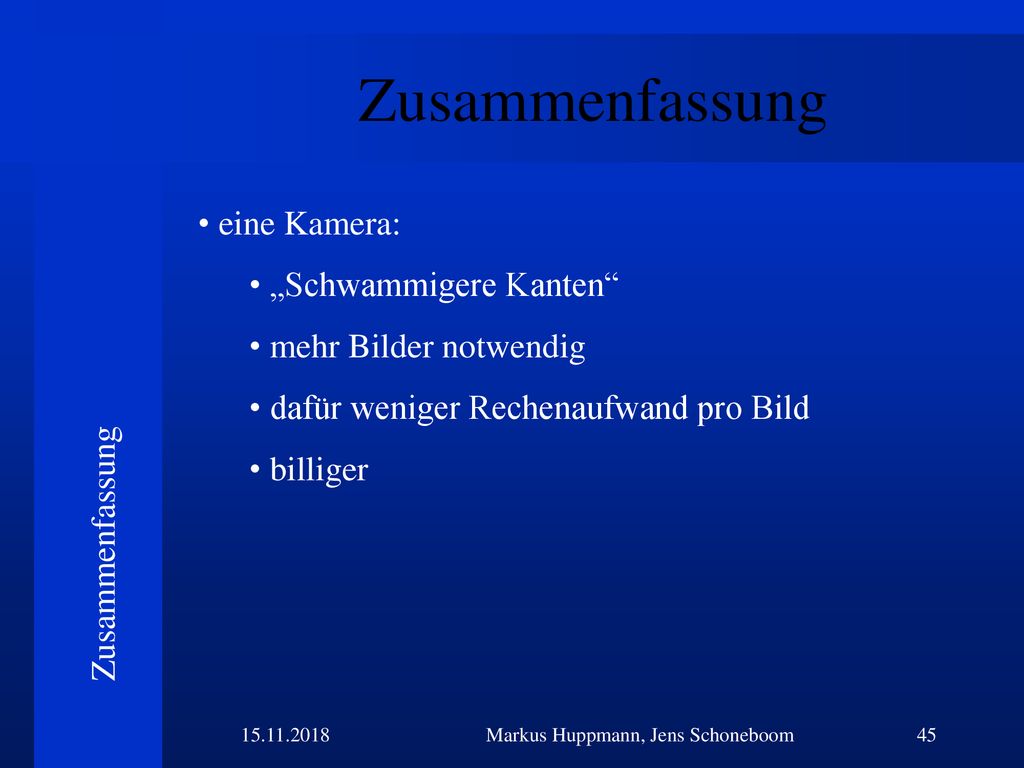

Zusammenfassung eine Kamera: „Schwammigere Kanten“ mehr Bilder notwendig dafür weniger Rechenaufwand pro Bild billiger Zusammenfassung Markus Huppmann, Jens Schoneboom
47
Markus Huppmann, Jens Schoneboom
Fragen ??? Markus Huppmann, Jens Schoneboom
