ViaCC Leckagenerkennung von Rauch, Dampf und Flüssigkeiten

Präsentation zum Thema: "ViaCC Leckagenerkennung von Rauch, Dampf und Flüssigkeiten"—  Präsentation transkript:

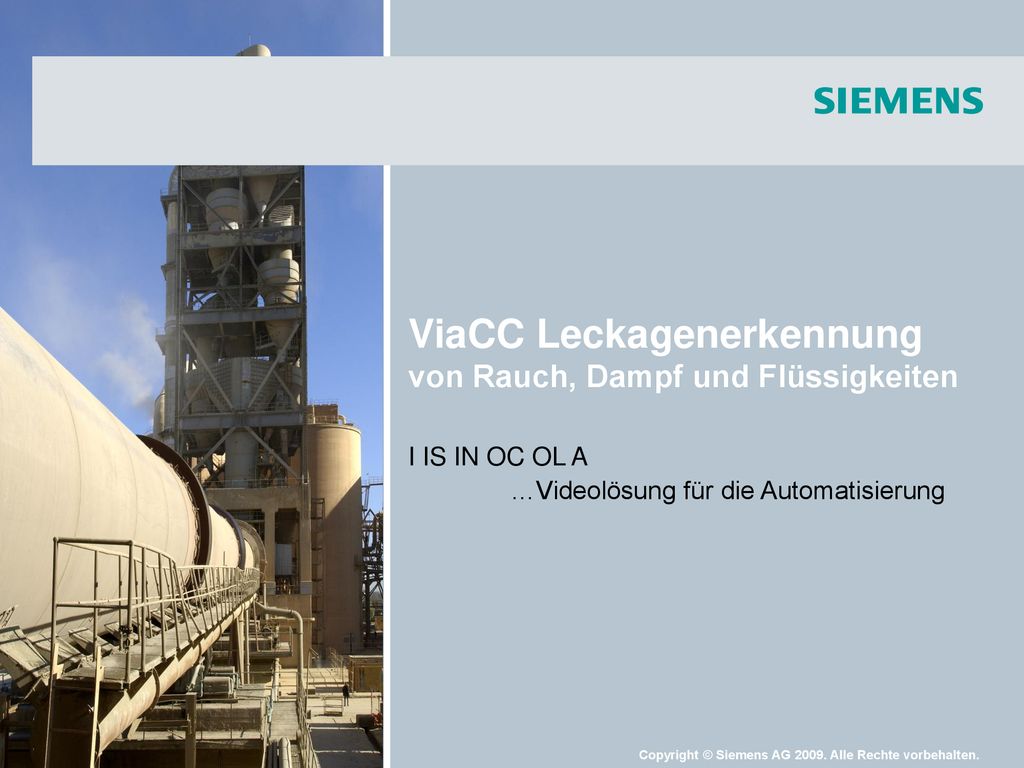

1 ViaCC Leckagenerkennung von Rauch, Dampf und Flüssigkeiten
I IS IN OC OL A …Videolösung für die Automatisierung 11/14/2018 Marc Schlichtner Copyright © Siemens AG Alle Rechte vorbehalten.

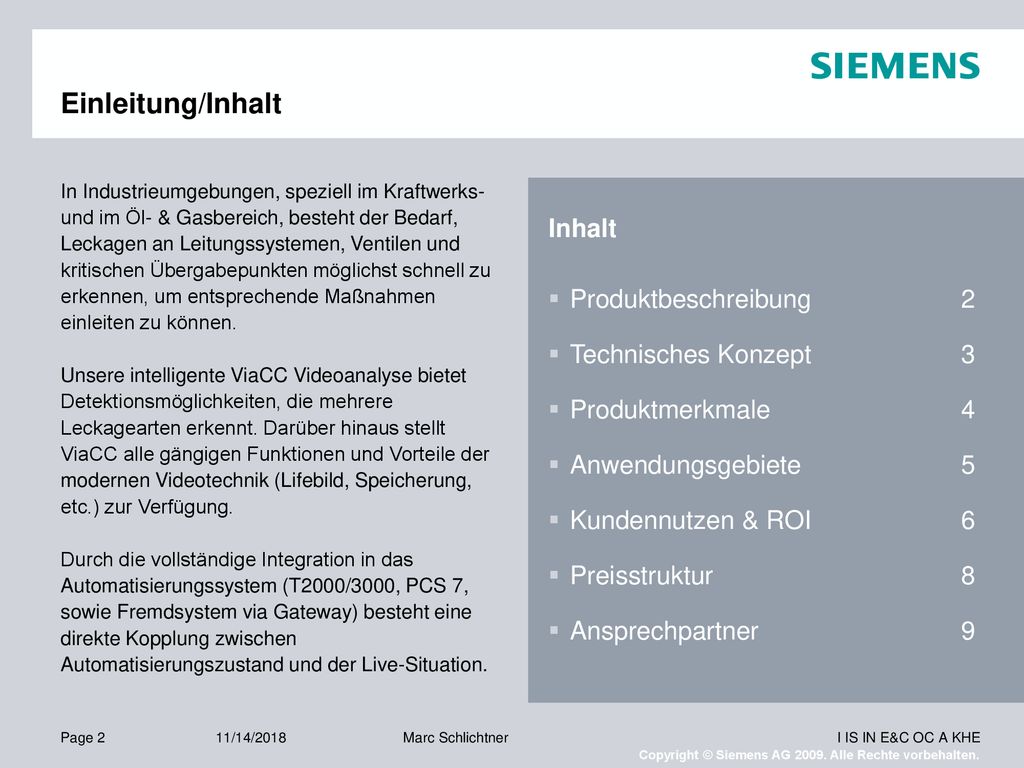

2 Einleitung/Inhalt Inhalt Produktbeschreibung 2 Technisches Konzept 3
In Industrieumgebungen, speziell im Kraftwerks- und im Öl- & Gasbereich, besteht der Bedarf, Leckagen an Leitungssystemen, Ventilen und kritischen Übergabepunkten möglichst schnell zu erkennen, um entsprechende Maßnahmen einleiten zu können. Unsere intelligente ViaCC Videoanalyse bietet Detektionsmöglichkeiten, die mehrere Leckagearten erkennt. Darüber hinaus stellt ViaCC alle gängigen Funktionen und Vorteile der modernen Videotechnik (Lifebild, Speicherung, etc.) zur Verfügung. Durch die vollständige Integration in das Automatisierungssystem (T2000/3000, PCS 7, sowie Fremdsystem via Gateway) besteht eine direkte Kopplung zwischen Automatisierungszustand und der Live-Situation. Inhalt Produktbeschreibung 2 Technisches Konzept 3 Produktmerkmale 4 Anwendungsgebiete 5 Kundennutzen & ROI 6 Preisstruktur 8 Ansprechpartner 9 11/14/2018 Marc Schlichtner

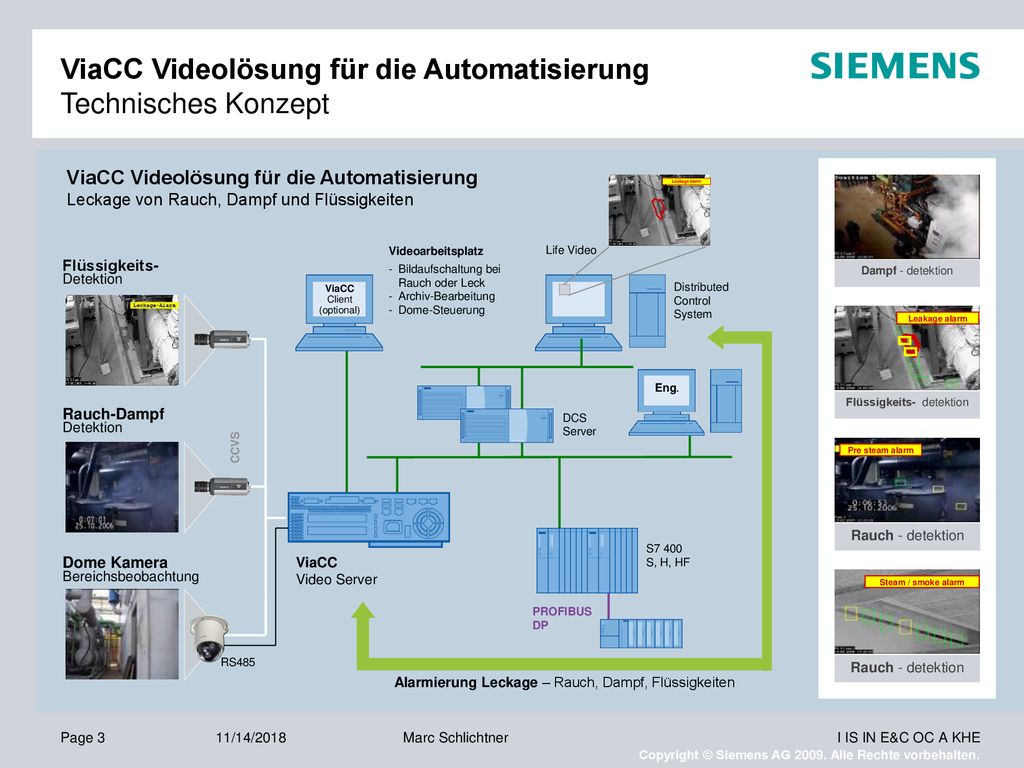

3 ViaCC Videolösung für die Automatisierung Technisches Konzept
ViaCC Videolösung für die Automatisierung Leckage von Rauch, Dampf und Flüssigkeiten Leakage alarm Dampf - detektion Videoarbeitsplatz Bildaufschaltung bei Rauch oder Leck Archiv-Bearbeitung Dome-Steuerung Life Video Flüssigkeits- Detektion ViaCC Client (optional) Distributed Control System Flüssigkeits- detektion Leakage alarm Eng. Rauch-Dampf Detektion DCS Server CCVS Rauch - detektion Pre steam alarm S7 400 Dome Kamera Bereichsbeobachtung ViaCC Video Server S, H, HF Rauch - detektion Steam / smoke alarm PROFIBUS DP RS485 Alarmierung Leckage – Rauch, Dampf, Flüssigkeiten 11/14/2018 Marc Schlichtner

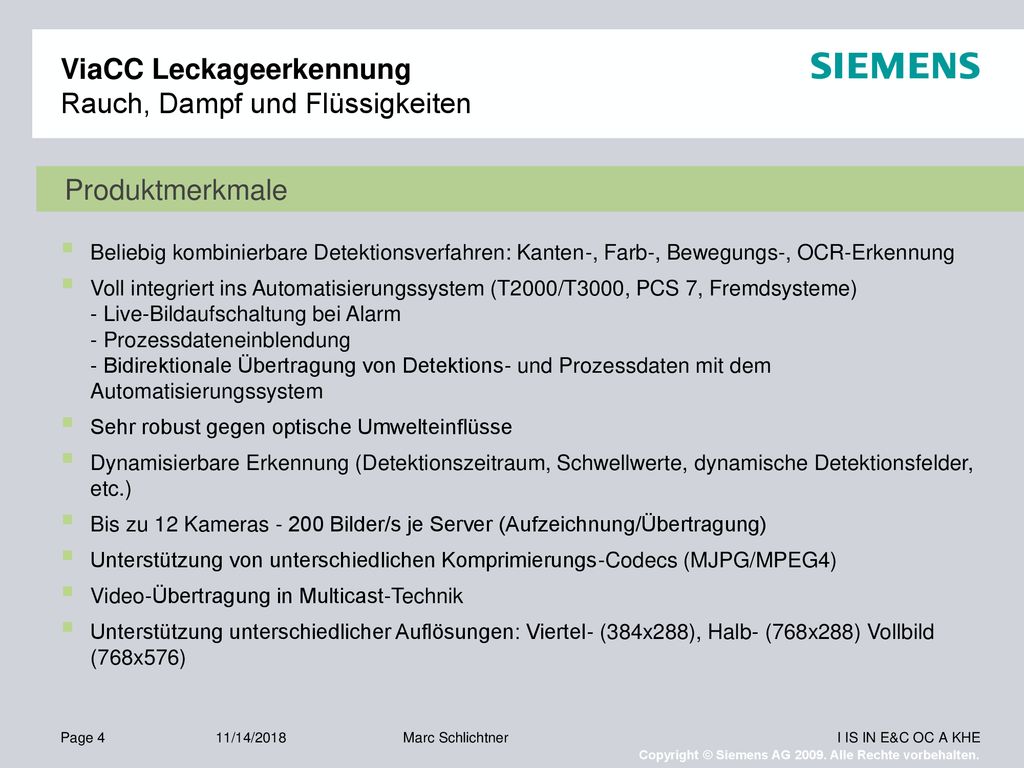

4 ViaCC Leckageerkennung Rauch, Dampf und Flüssigkeiten
Produktmerkmale Beliebig kombinierbare Detektionsverfahren: Kanten-, Farb-, Bewegungs-, OCR-Erkennung Voll integriert ins Automatisierungssystem (T2000/T3000, PCS 7, Fremdsysteme) - Live-Bildaufschaltung bei Alarm - Prozessdateneinblendung - Bidirektionale Übertragung von Detektions- und Prozessdaten mit dem Automatisierungssystem Sehr robust gegen optische Umwelteinflüsse Dynamisierbare Erkennung (Detektionszeitraum, Schwellwerte, dynamische Detektionsfelder, etc.) Bis zu 12 Kameras Bilder/s je Server (Aufzeichnung/Übertragung) Unterstützung von unterschiedlichen Komprimierungs-Codecs (MJPG/MPEG4) Video-Übertragung in Multicast-Technik Unterstützung unterschiedlicher Auflösungen: Viertel- (384x288), Halb- (768x288) Vollbild (768x576) 11/14/2018 Marc Schlichtner

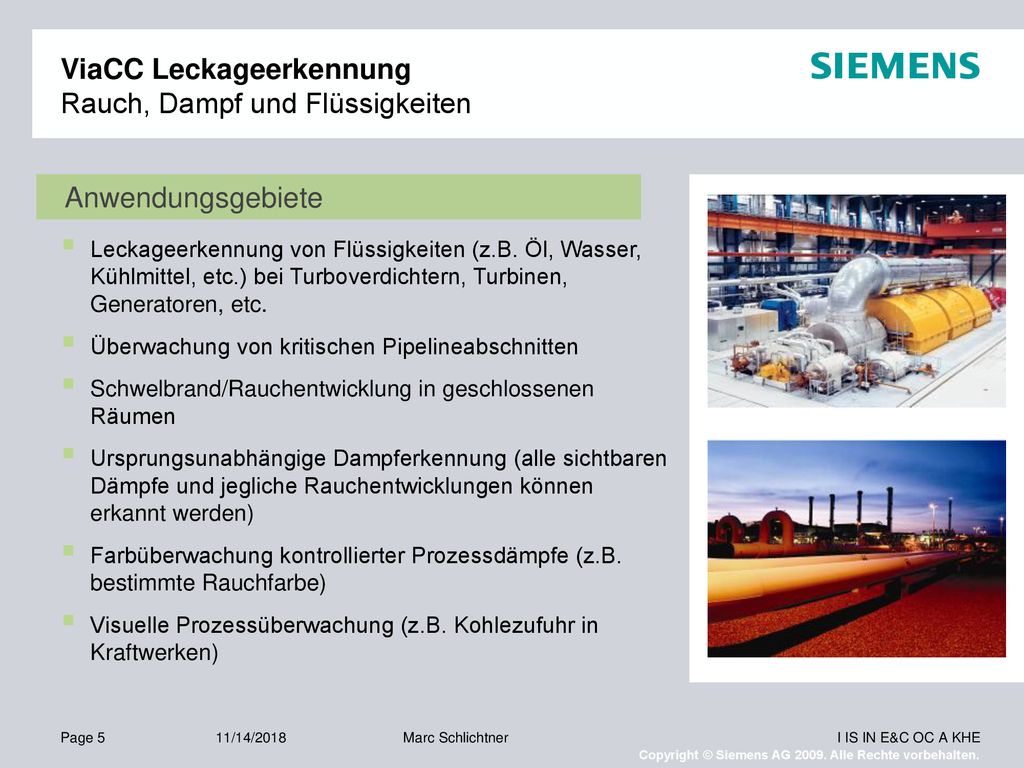

5 ViaCC Leckageerkennung Rauch, Dampf und Flüssigkeiten
Anwendungsgebiete Leckageerkennung von Flüssigkeiten (z.B. Öl, Wasser, Kühlmittel, etc.) bei Turboverdichtern, Turbinen, Generatoren, etc. Überwachung von kritischen Pipelineabschnitten Schwelbrand/Rauchentwicklung in geschlossenen Räumen Ursprungsunabhängige Dampferkennung (alle sichtbaren Dämpfe und jegliche Rauchentwicklungen können erkannt werden) Farbüberwachung kontrollierter Prozessdämpfe (z.B. bestimmte Rauchfarbe) Visuelle Prozessüberwachung (z.B. Kohlezufuhr in Kraftwerken) 11/14/2018 Marc Schlichtner

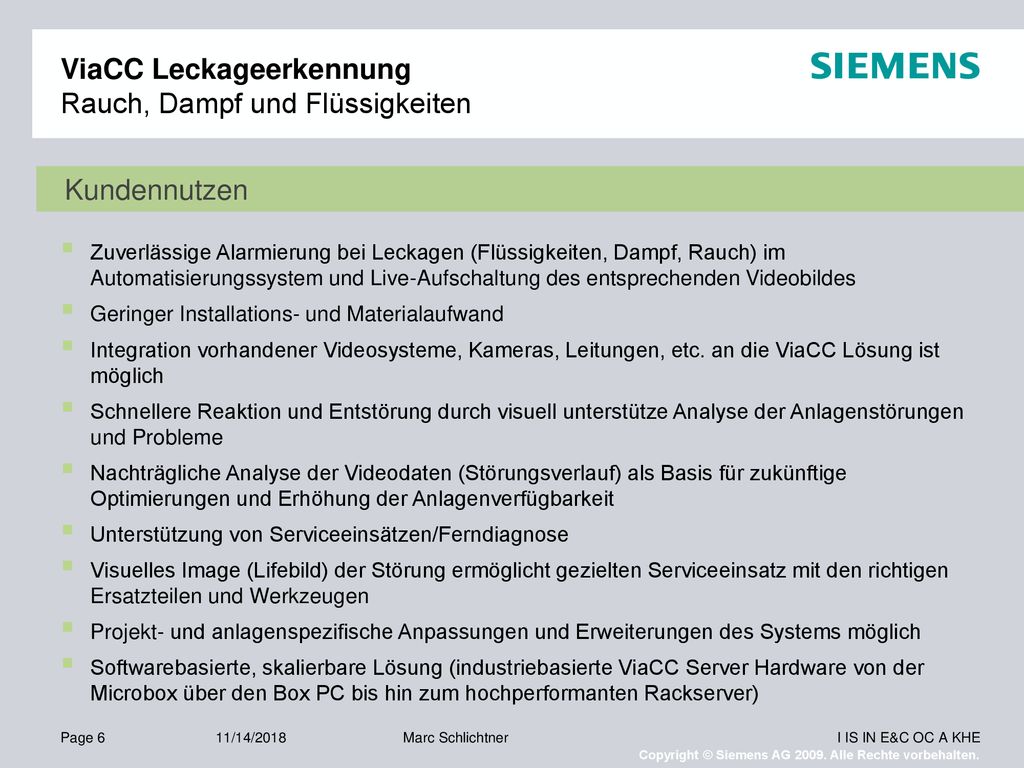

6 ViaCC Leckageerkennung Rauch, Dampf und Flüssigkeiten
Kundennutzen Zuverlässige Alarmierung bei Leckagen (Flüssigkeiten, Dampf, Rauch) im Automatisierungssystem und Live-Aufschaltung des entsprechenden Videobildes Geringer Installations- und Materialaufwand Integration vorhandener Videosysteme, Kameras, Leitungen, etc. an die ViaCC Lösung ist möglich Schnellere Reaktion und Entstörung durch visuell unterstütze Analyse der Anlagenstörungen und Probleme Nachträgliche Analyse der Videodaten (Störungsverlauf) als Basis für zukünftige Optimierungen und Erhöhung der Anlagenverfügbarkeit Unterstützung von Serviceeinsätzen/Ferndiagnose Visuelles Image (Lifebild) der Störung ermöglicht gezielten Serviceeinsatz mit den richtigen Ersatzteilen und Werkzeugen Projekt- und anlagenspezifische Anpassungen und Erweiterungen des Systems möglich Softwarebasierte, skalierbare Lösung (industriebasierte ViaCC Server Hardware von der Microbox über den Box PC bis hin zum hochperformanten Rackserver) 11/14/2018 Marc Schlichtner

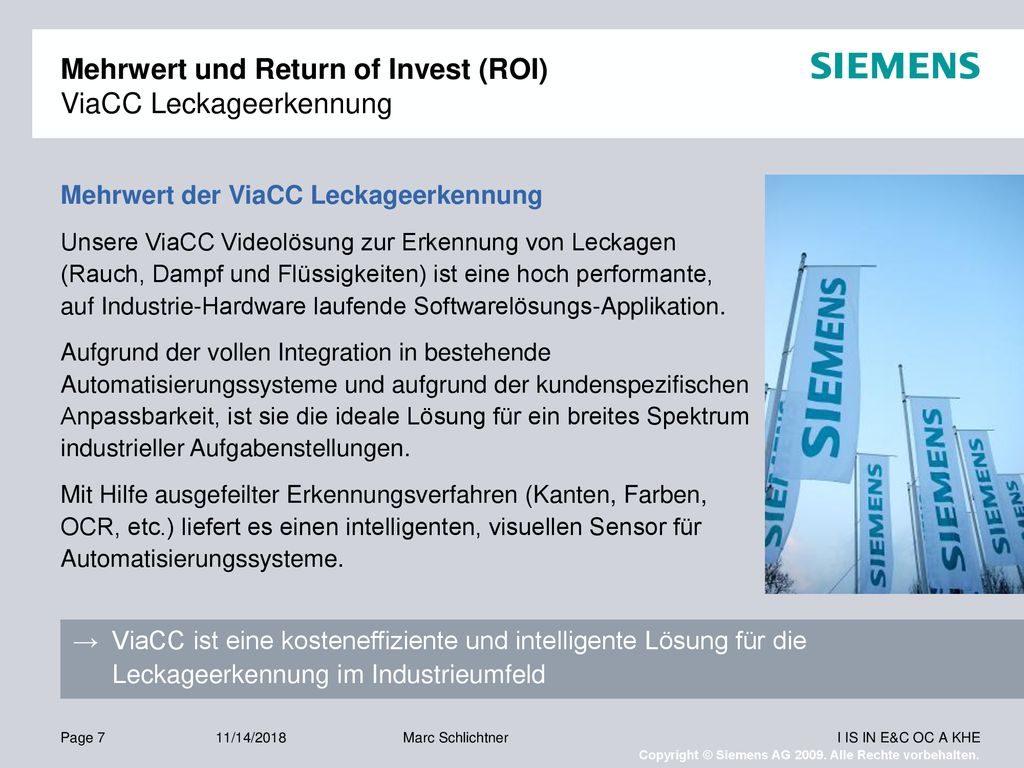

7 Mehrwert und Return of Invest (ROI) ViaCC Leckageerkennung
Mehrwert der ViaCC Leckageerkennung Unsere ViaCC Videolösung zur Erkennung von Leckagen (Rauch, Dampf und Flüssigkeiten) ist eine hoch performante, auf Industrie-Hardware laufende Softwarelösungs-Applikation. Aufgrund der vollen Integration in bestehende Automatisierungssysteme und aufgrund der kundenspezifischen Anpassbarkeit, ist sie die ideale Lösung für ein breites Spektrum industrieller Aufgabenstellungen. Mit Hilfe ausgefeilter Erkennungsverfahren (Kanten, Farben, OCR, etc.) liefert es einen intelligenten, visuellen Sensor für Automatisierungssysteme. → ViaCC ist eine kosteneffiziente und intelligente Lösung für die Leckageerkennung im Industrieumfeld 11/14/2018 Marc Schlichtner

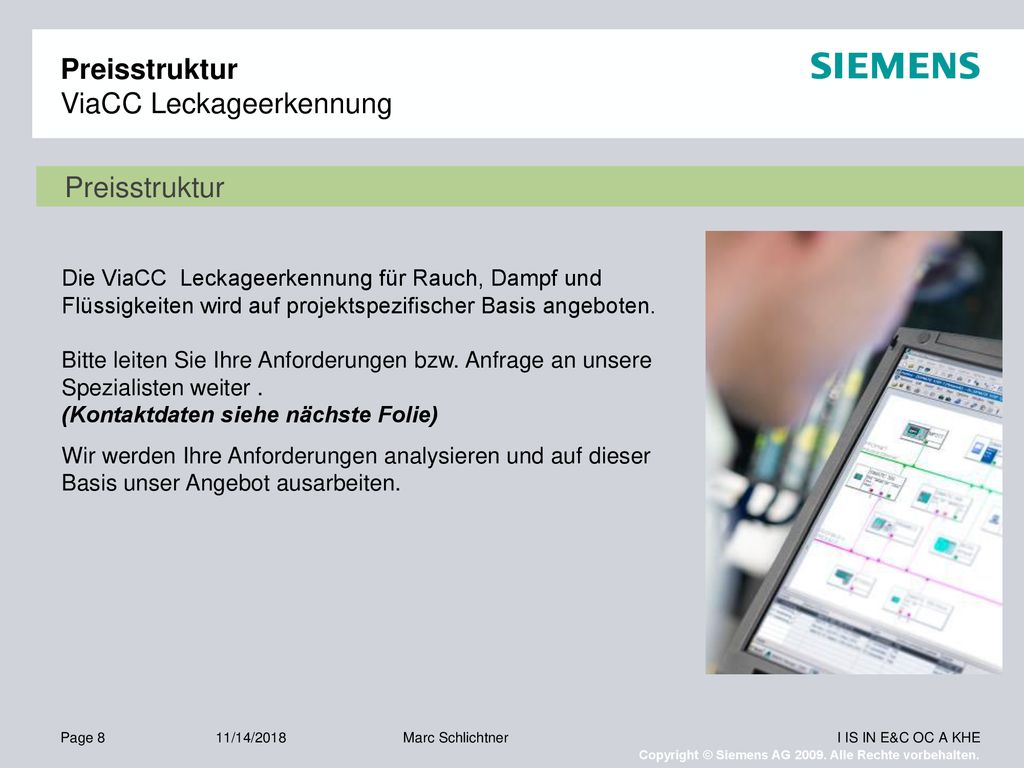

8 Preisstruktur ViaCC Leckageerkennung
Die ViaCC Leckageerkennung für Rauch, Dampf und Flüssigkeiten wird auf projektspezifischer Basis angeboten. Bitte leiten Sie Ihre Anforderungen bzw. Anfrage an unsere Spezialisten weiter . (Kontaktdaten siehe nächste Folie) Wir werden Ihre Anforderungen analysieren und auf dieser Basis unser Angebot ausarbeiten. 11/14/2018 Marc Schlichtner

9 Vielen Dank Vielen Dank. Name: Thomas Dobler
Abteilung: I IS IN OC OL A Addresse: Siemensallee 84 76187 Karlsruhe Telefon: 0721/ Mail: 11/14/2018 Marc Schlichtner Copyright © Siemens AG Alle Rechte vorbehalten.
