1 Der Balun und seine Geheimnisse
1 Vortrag Der Balun und seine Geheimnisse by HB9BXE Der Balun by HB9BXE 11/11/18

2 Was muss ein Balun alles können? Nicht jeder Balun ist ein Balun

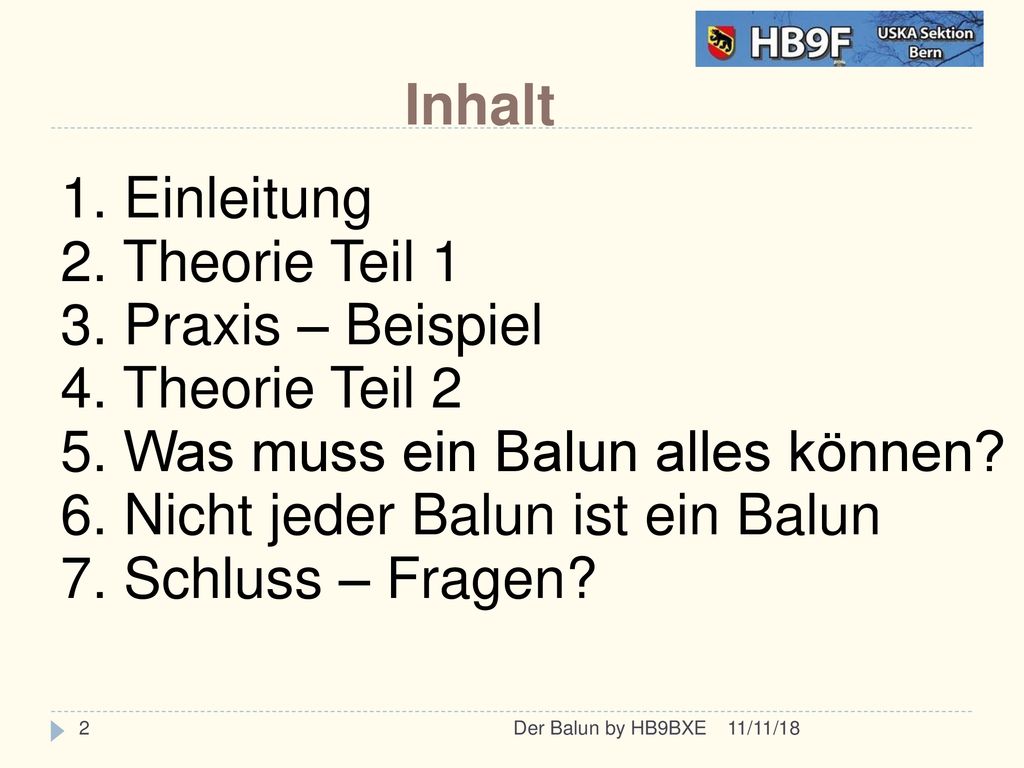

2 Inhalt Einleitung Theorie Teil 1 Praxis – Beispiel Theorie Teil 2 Was muss ein Balun alles können? Nicht jeder Balun ist ein Balun Schluss – Fragen? Der Balun by HB9BXE 11/11/18

3 1 Einleitung Jeder weis, dass es ein Balun braucht
3 1 Einleitung Jeder weis, dass es ein Balun braucht Einige behaupten es ist nicht zwingend nötig, sie arbeiten ohne Balun auch DX Wer hat nun recht? Wir werden dies heute erfahren Der Balun by HB9BXE 11/11/18

4 4 Theorie Teil 1 Der Balun by HB9BXE 11/11/18

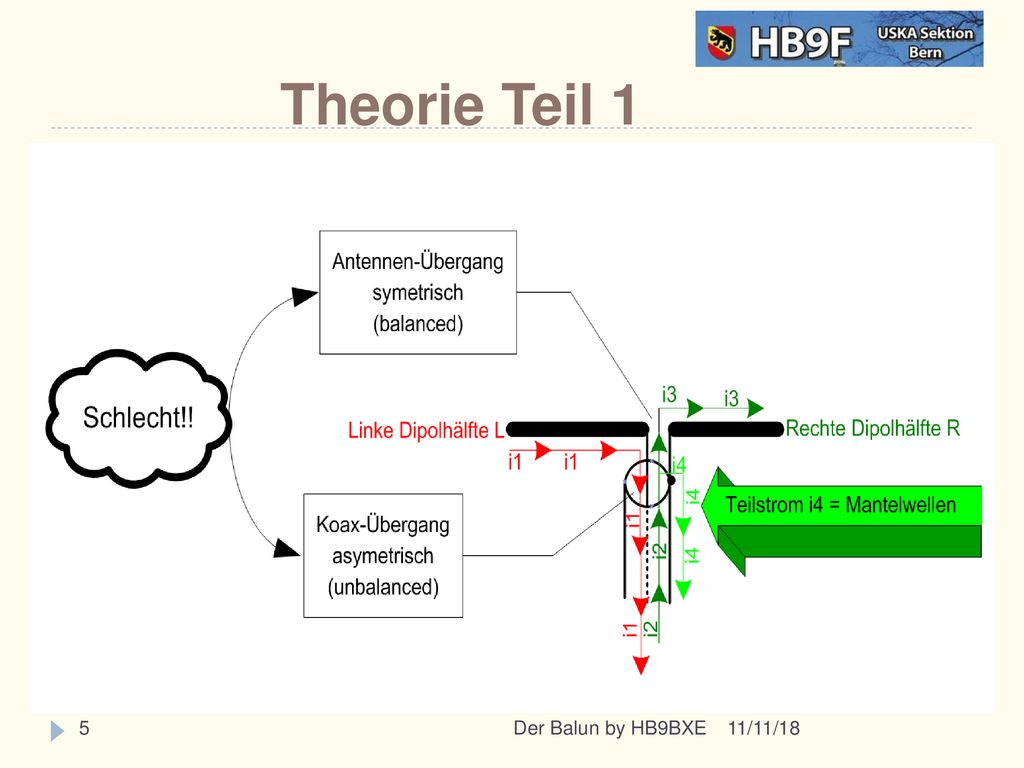

5 5 Theorie Teil 1 Der Balun by HB9BXE 11/11/18

6 Theorie Teil 1 BCI / TVI / Tel, Heizung- Steuerung etc.
6 Theorie Teil 1 Nachteile der entstehenden Mantelströme BCI / TVI / Tel, Heizung- Steuerung etc. Ich als Funkamateure werde von Computer, Fernseher, Schaltnetzteil etc. Gestört Einige behaupten das Richtstrahl- Diagramm werde verfälscht Der Balun by HB9BXE 11/11/18

7 Theorie Teil 1 Die Lösung Ein Übergang-Stück
7 Theorie Teil 1 Die Lösung Ein Übergang-Stück balanced to unbalanced = Balun Der Balun by HB9BXE 11/11/18

8 3 Praxis-Beispiel Wir überzeugen uns selbst Der Balun by HB9BXE
8 3 Praxis-Beispiel Wir überzeugen uns selbst Der Balun by HB9BXE 11/11/18

9 3 Praxis-Beispiel Wir messen die Störung SNR mit- und ohne Balun
9 3 Praxis-Beispiel Wir messen die Störung SNR mit- und ohne Balun Der Balun by HB9BXE 11/11/18

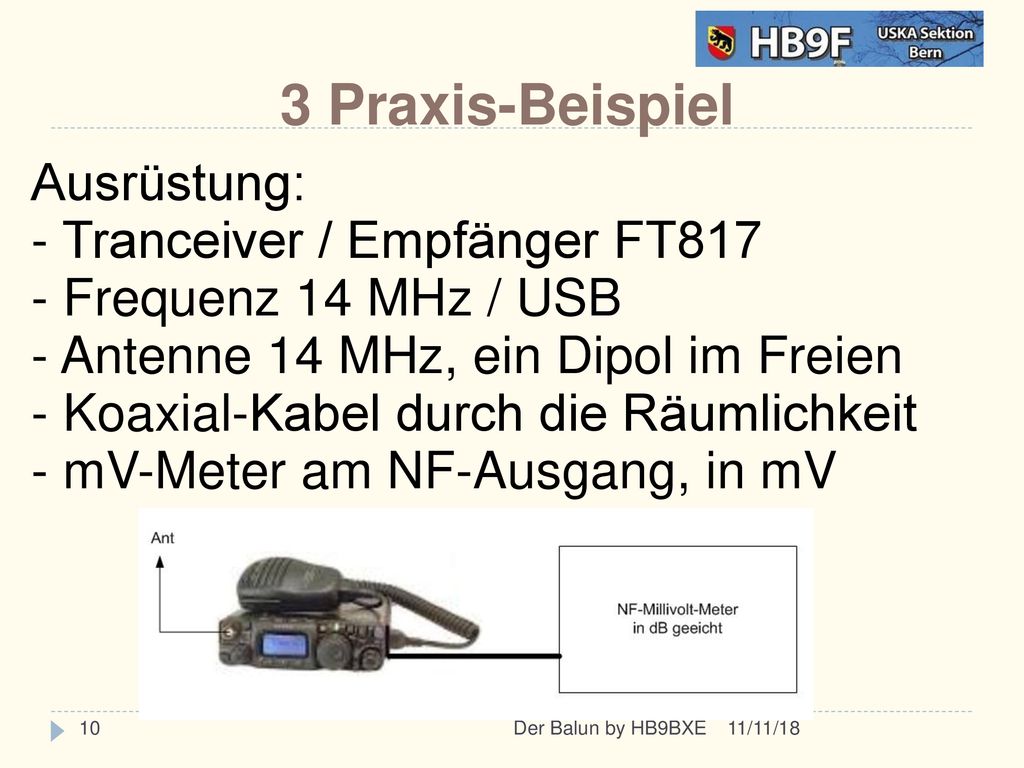

10 3 Praxis-Beispiel Ausrüstung:
1010 3 Praxis-Beispiel Ausrüstung: Tranceiver / Empfänger FT817 - Frequenz 14 MHz / USB Antenne 14 MHz, ein Dipol im Freien Koaxial-Kabel durch die Räumlichkeit mV-Meter am NF-Ausgang, in mV Der Balun by HB9BXE 11/11/18

11 3 Theorie Teil 2 Theoretischer ideale Dipol
1111 3 Theorie Teil 2 Theoretischer ideale Dipol Different- Mode- Current, die Ideale Situationt Der Balun by HB9BXE 11/11/18

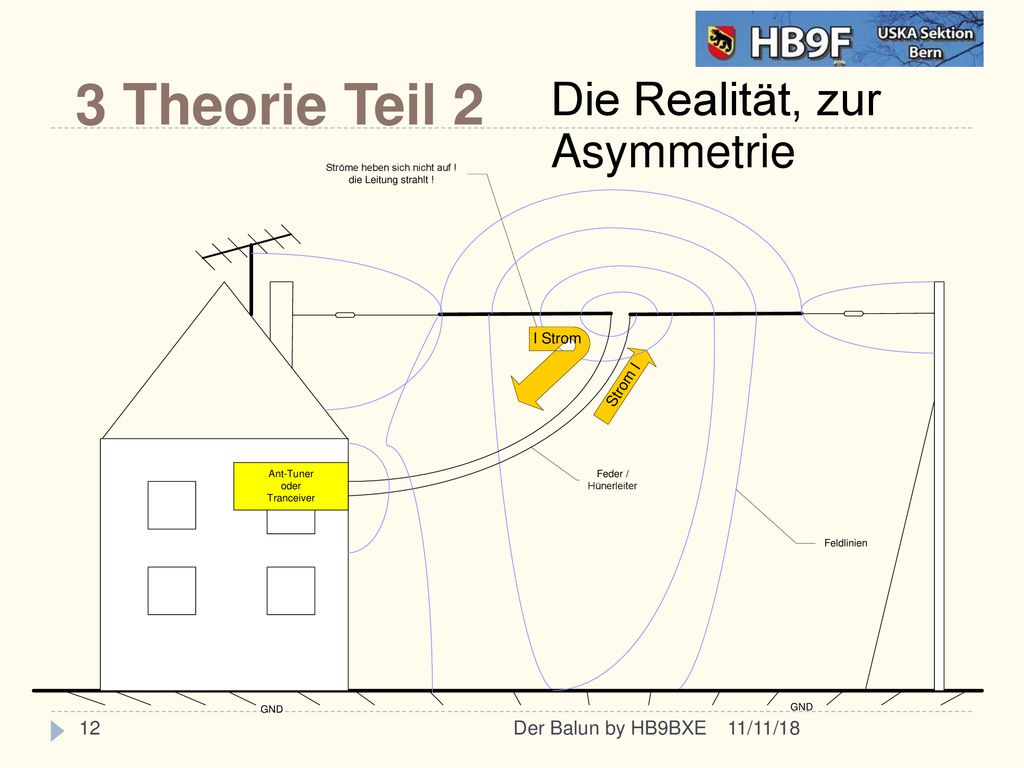

12 3 Theorie Teil 2 Die Realität, zur Asymmetrie Der Balun by HB9BXE
1212 3 Theorie Teil 2 Die Realität, zur Asymmetrie Der Balun by HB9BXE 11/11/18

13 G 4 die Entstehung von Gleichtaktstrom Der Balun by HB9BXE 11/11/18
1313 4 die Entstehung von Gleichtaktstrom G Der Balun by HB9BXE 11/11/18

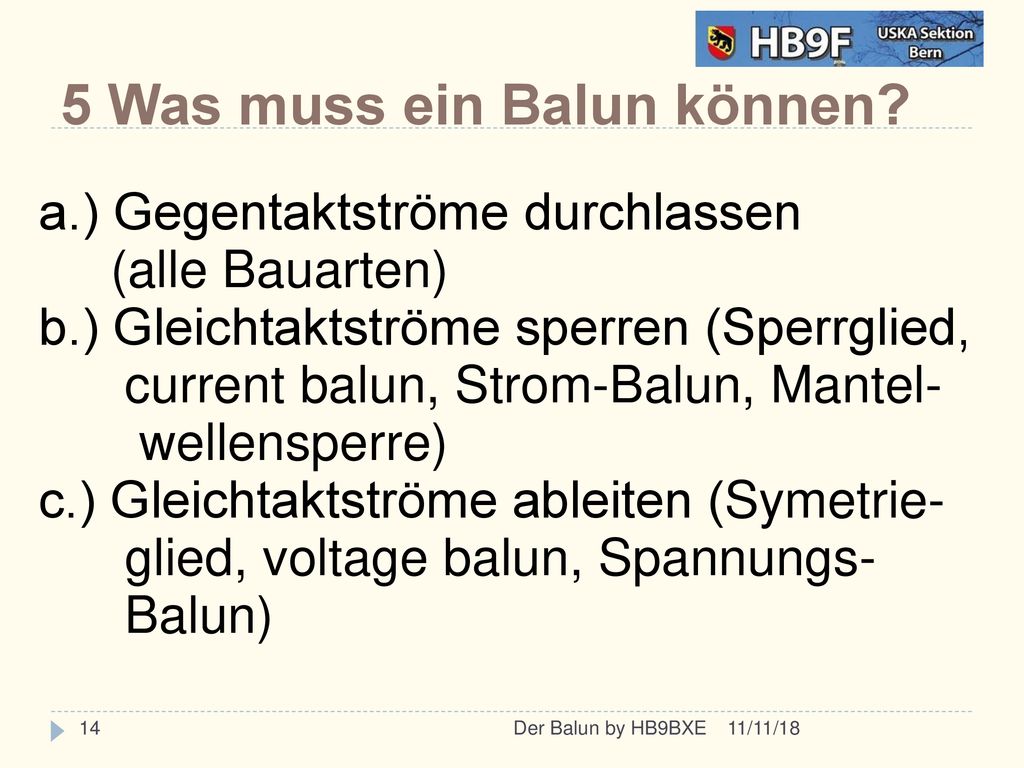

14 5 Was muss ein Balun können?
1414 5 Was muss ein Balun können? a.) Gegentaktströme durchlassen (alle Bauarten) b.) Gleichtaktströme sperren (Sperrglied, current balun, Strom-Balun, Mantel wellensperre) c.) Gleichtaktströme ableiten (Symetrie glied, voltage balun, Spannungs Balun) Der Balun by HB9BXE 11/11/18

15 6 Nicht jeder Balun ist ein Balun
1515 6 Nicht jeder Balun ist ein Balun Prüfung SWR Der Balun by HB9BXE 11/11/18

16 6 Nicht jeder Balun ist ein Balun
1616 6 Nicht jeder Balun ist ein Balun Prüfung Übersetzungs-Verhältnis Der Balun by HB9BXE 11/11/18

17 6 Nicht jeder Balun ist ein Balun
1717 6 Nicht jeder Balun ist ein Balun Kommerzieller Balun Der Balun by HB9BXE 11/11/18

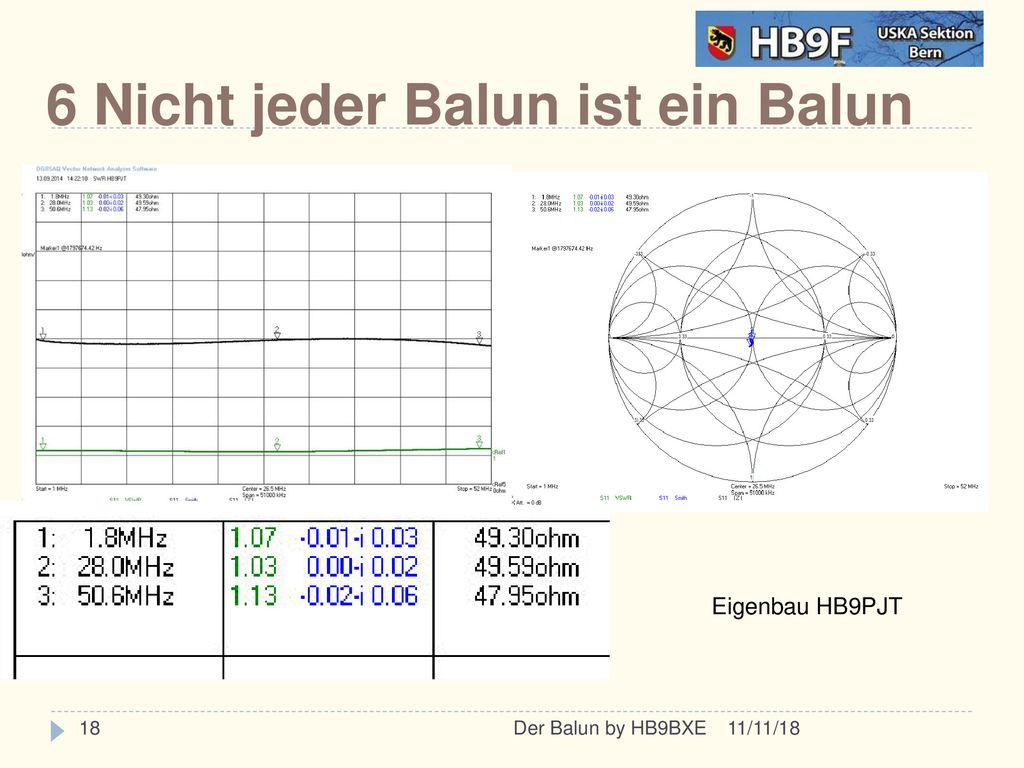

18 6 Nicht jeder Balun ist ein Balun
1818 6 Nicht jeder Balun ist ein Balun Eigenbau HB9PJT Der Balun by HB9BXE 11/11/18

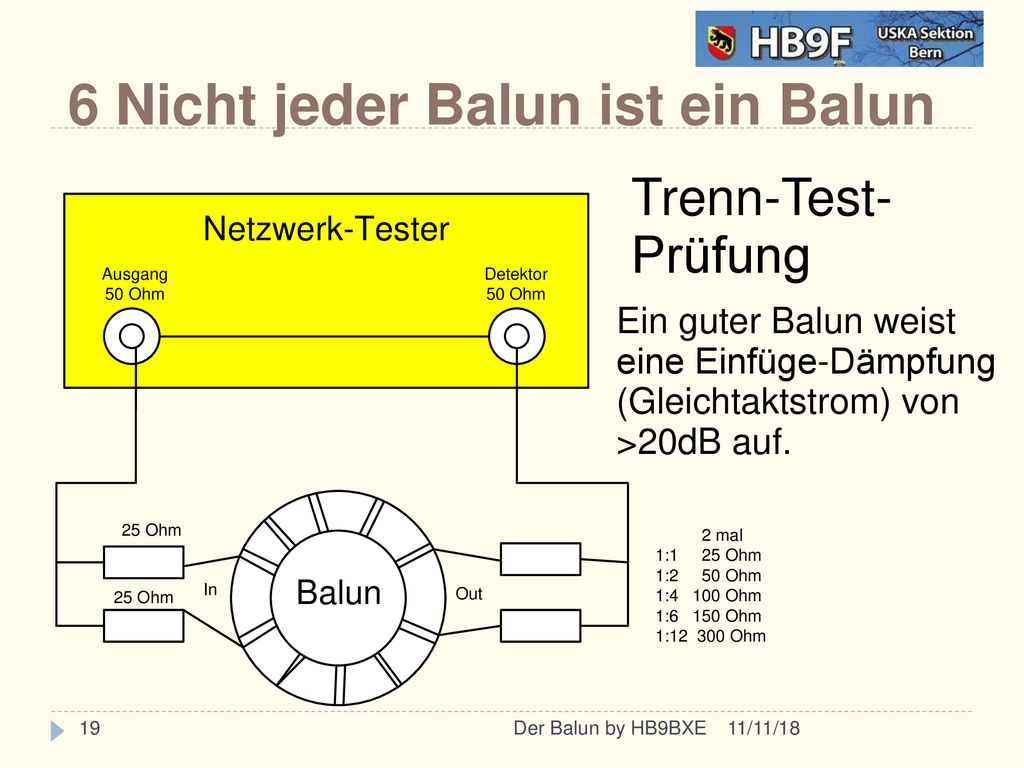

19 6 Nicht jeder Balun ist ein Balun
1919 6 Nicht jeder Balun ist ein Balun Trenn-Test-Prüfung Ein guter Balun weist eine Einfüge-Dämpfung (Gleichtaktstrom) von >20dB auf. Der Balun by HB9BXE 11/11/18

20 6 Nicht jeder Balun ist ein Balun

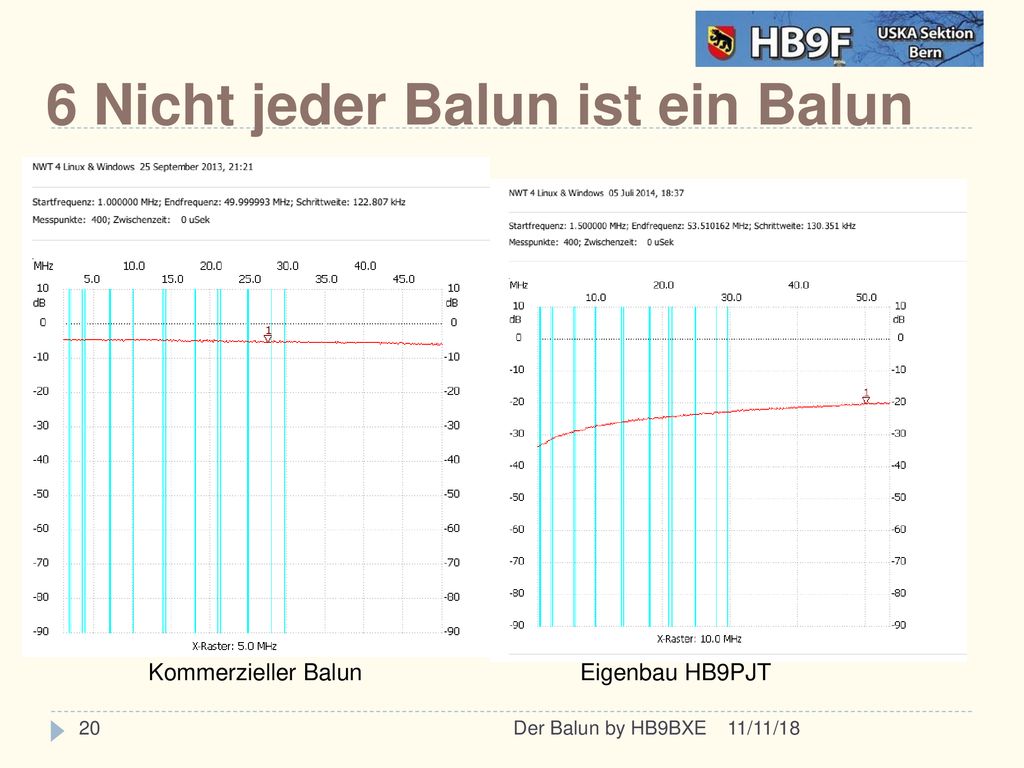

2020 6 Nicht jeder Balun ist ein Balun Eigenbau HB9PJT Kommerzieller Balun Eigenbau HB9PJT Der Balun by HB9BXE 11/11/18

21 2121 Fragen ? Der Balun by HB9BXE 11/11/18

22 Danke für die Aufmerksamkeit
2222 Danke für die Aufmerksamkeit Der Balun by HB9BXE 11/11/18
