1 WindowS Projektlabor Sommersemester 2005 08.11.2018 10:24
Projektlabor - SS 2005

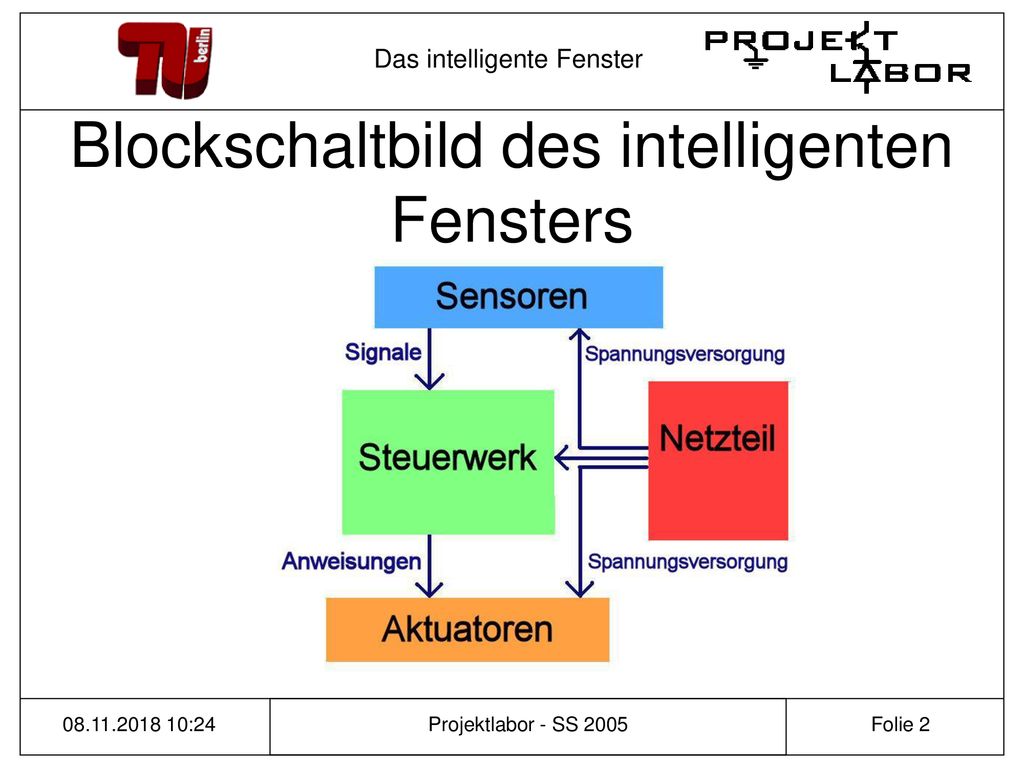

2 Blockschaltbild des intelligenten Fensters
:24 Projektlabor - SS 2005

3 Entwicklung des Netzteil, des Windsensors und der Lichtsensoren.
Was haben wir gemacht ? Gruppe 2: Entwicklung des Netzteil, des Windsensors und der Lichtsensoren. :24 Projektlabor - SS 2005

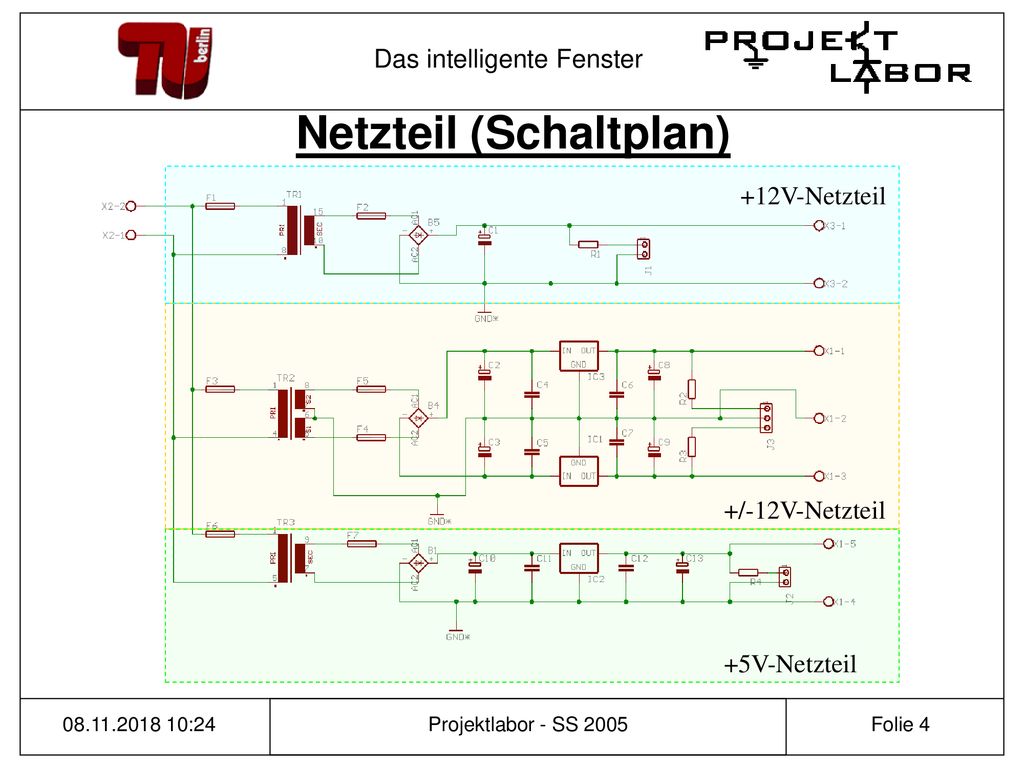

4 Netzteil (Schaltplan)
+12V-Netzteil +/-12V-Netzteil +5V-Netzteil :24 Projektlabor - SS 2005

5 +12V-Netzteil Eigenschaften: Spannungsversorgung für +12VDC
Transformator Gleichrichter Glättung Eigenschaften: Spannungsversorgung für +12VDC Nicht stabilisierte Spannung: +12VDC Für die Motoren :24 Projektlabor - SS 2005

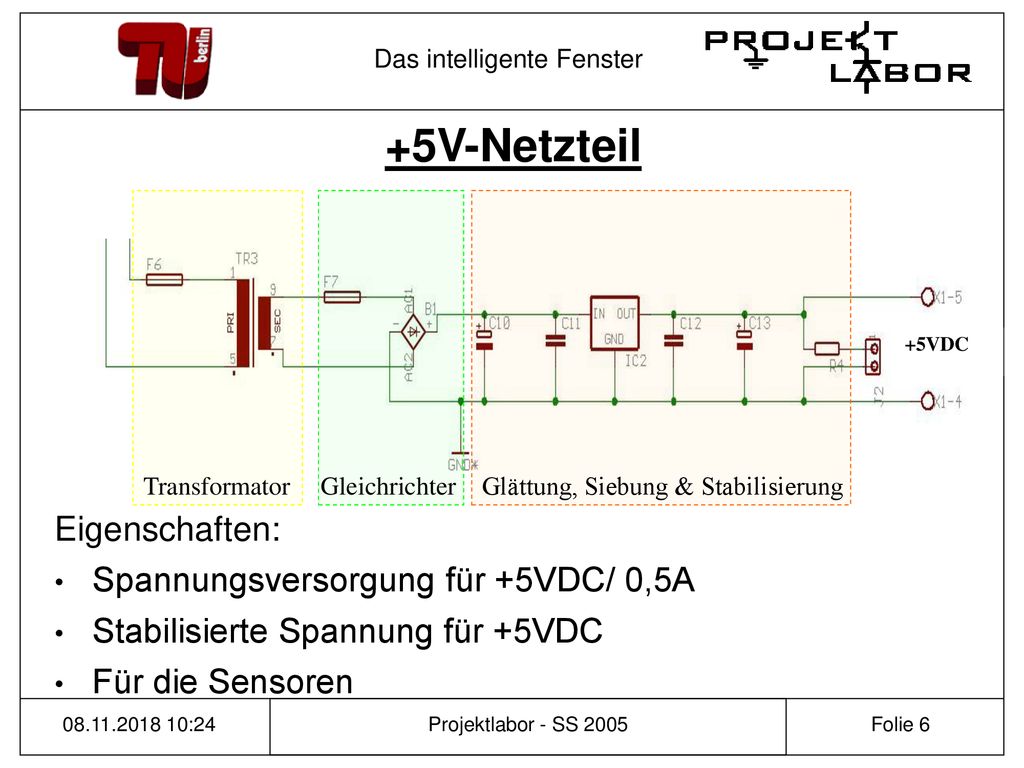

6 +5V-Netzteil Eigenschaften: Spannungsversorgung für +5VDC/ 0,5A
Transformator Gleichrichter Glättung, Siebung & Stabilisierung Eigenschaften: Spannungsversorgung für +5VDC/ 0,5A Stabilisierte Spannung für +5VDC Für die Sensoren :24 Projektlabor - SS 2005

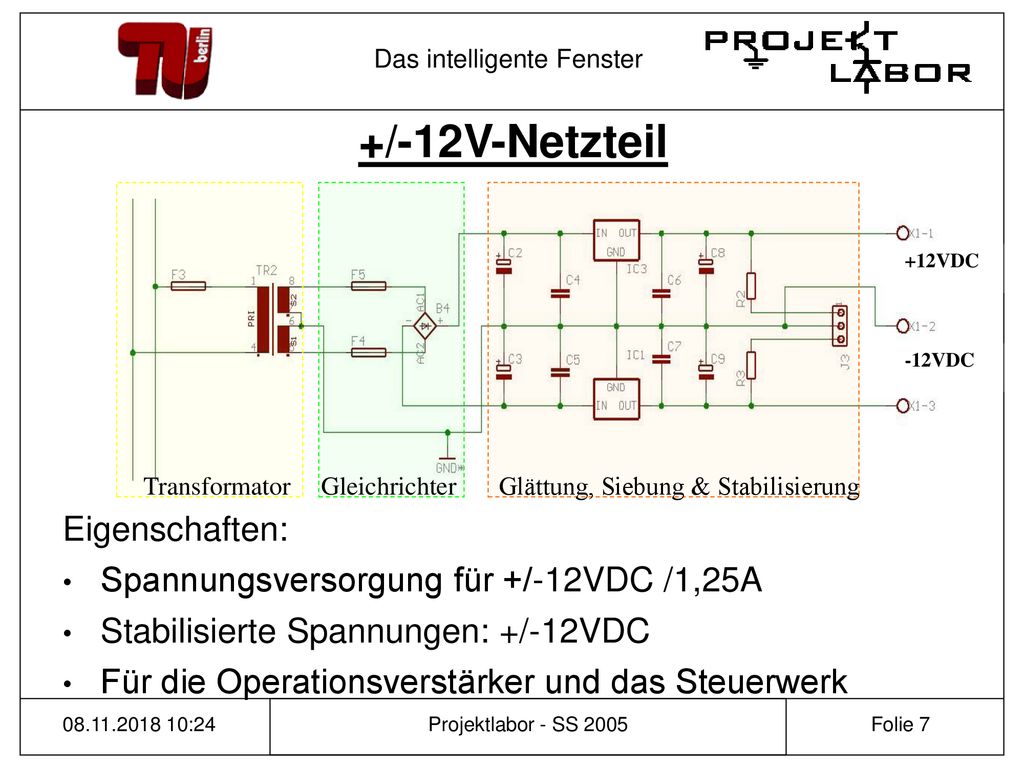

7 +/-12V-Netzteil Eigenschaften: Spannungsversorgung für +/-12VDC /1,25A
Transformator Gleichrichter Glättung, Siebung & Stabilisierung Eigenschaften: Spannungsversorgung für +/-12VDC /1,25A Stabilisierte Spannungen: +/-12VDC Für die Operationsverstärker und das Steuerwerk :24 Projektlabor - SS 2005

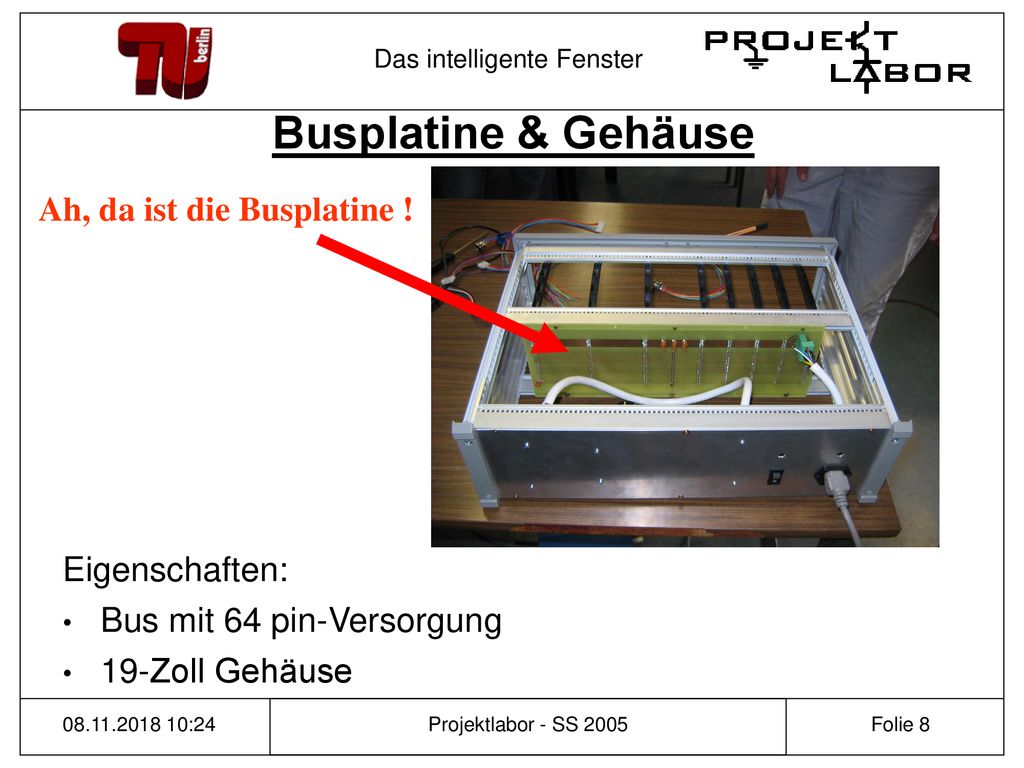

8 Busplatine & Gehäuse Ah, da ist die Busplatine ! Eigenschaften:
Bus mit 64 pin-Versorgung 19-Zoll Gehäuse :24 Projektlabor - SS 2005

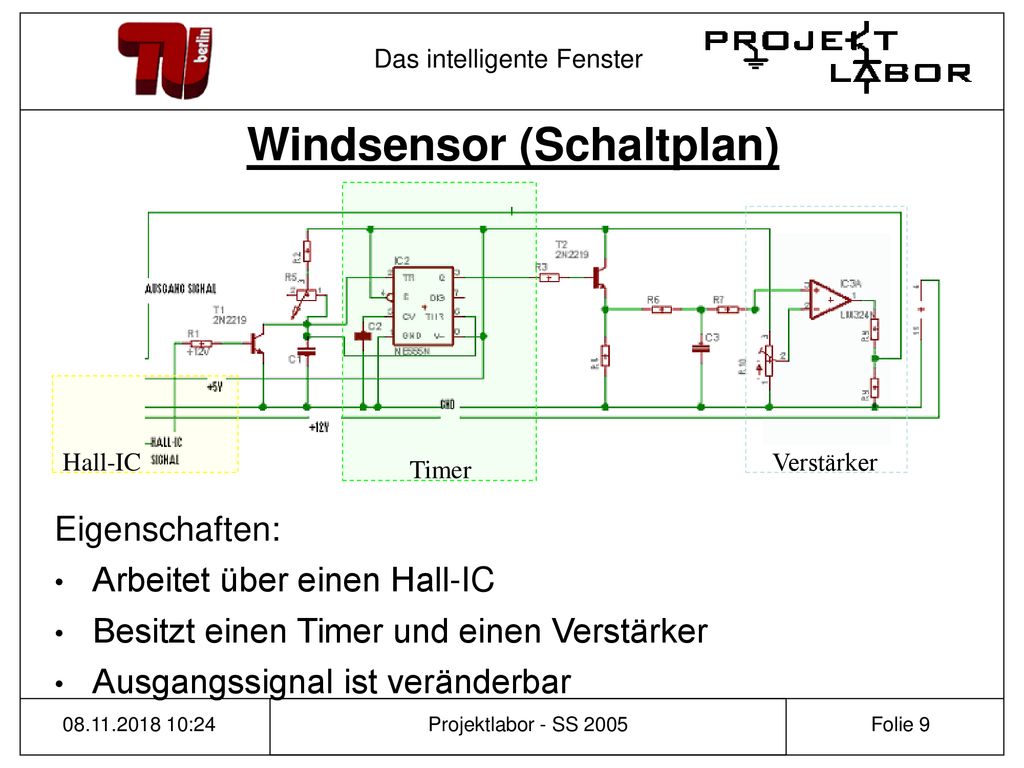

9 Windsensor (Schaltplan)
Hall-IC Verstärker Timer Eigenschaften: Arbeitet über einen Hall-IC Besitzt einen Timer und einen Verstärker Ausgangssignal ist veränderbar :24 Projektlabor - SS 2005

10 Lichtsensoren (Schaltplan)
Foto- Widerstände Verstärker (Außen) Verstärker (Innen) Eigenschaften: Arbeitet über einen Fotowiderstand (Innen und Außen). Ab ca. 3000Lux gibt es ein Ausgangssignal an das Steuerwerk. :24 Projektlabor - SS 2005

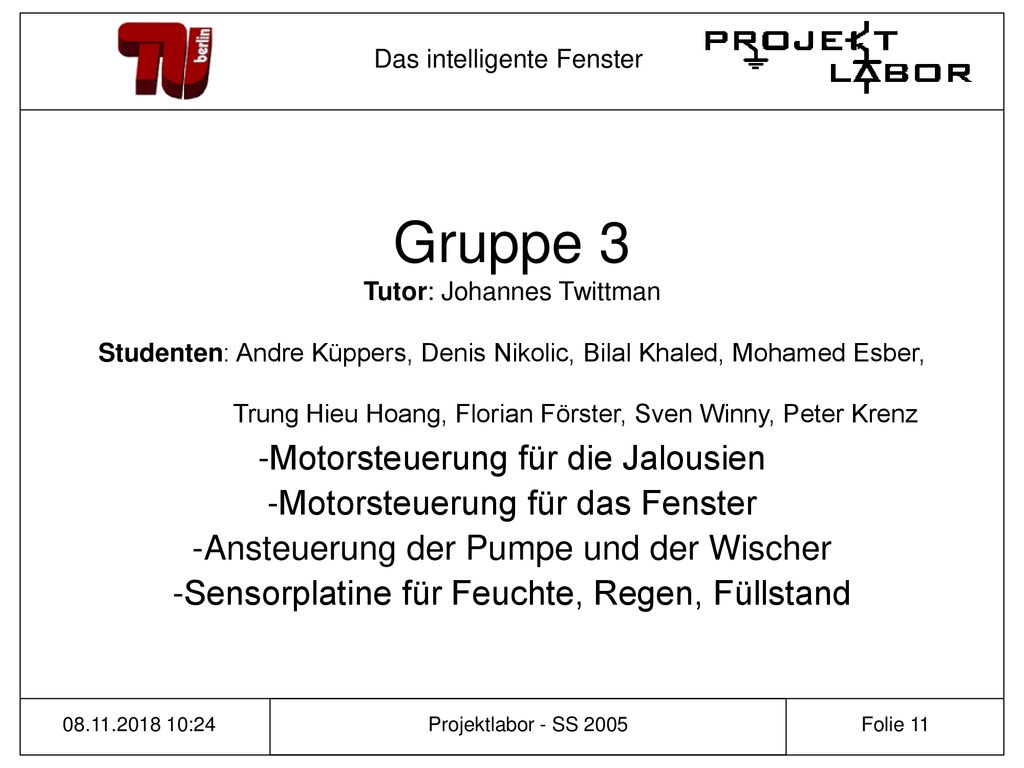

11 Gruppe 3 Tutor: Johannes Twittman Studenten: Andre Küppers, Denis Nikolic, Bilal Khaled, Mohamed Esber, Trung Hieu Hoang, Florian Förster, Sven Winny, Peter Krenz -Motorsteuerung für die Jalousien -Motorsteuerung für das Fenster -Ansteuerung der Pumpe und der Wischer -Sensorplatine für Feuchte, Regen, Füllstand :24 Projektlabor - SS 2005

12 Regensensor und Feuchtigkeitssensor
:24 Projektlabor - SS 2005

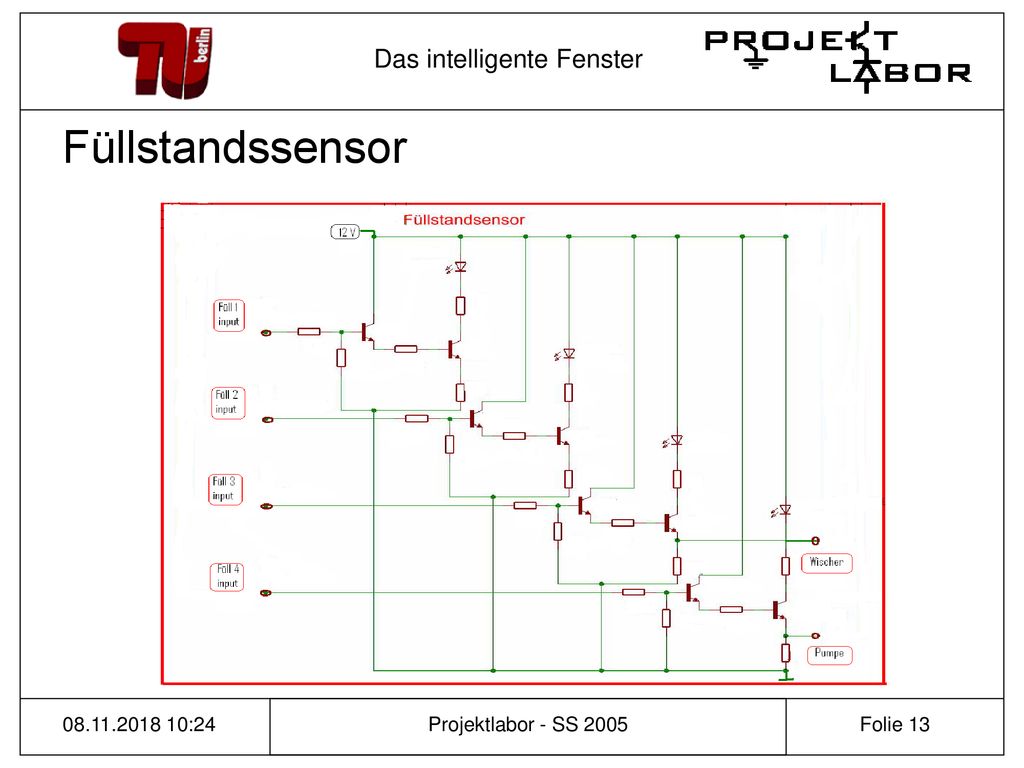

13 Füllstandssensor :24 Projektlabor - SS 2005

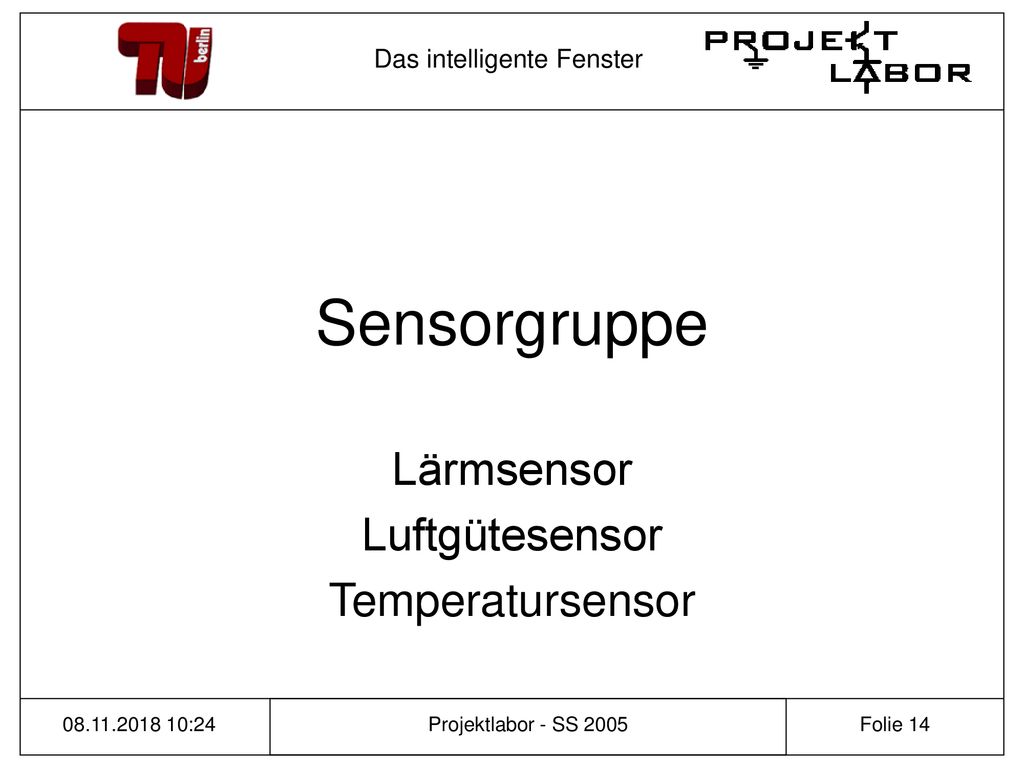

14 Lärmsensor Luftgütesensor Temperatursensor
Sensorgruppe Lärmsensor Luftgütesensor Temperatursensor :24 Projektlabor - SS 2005

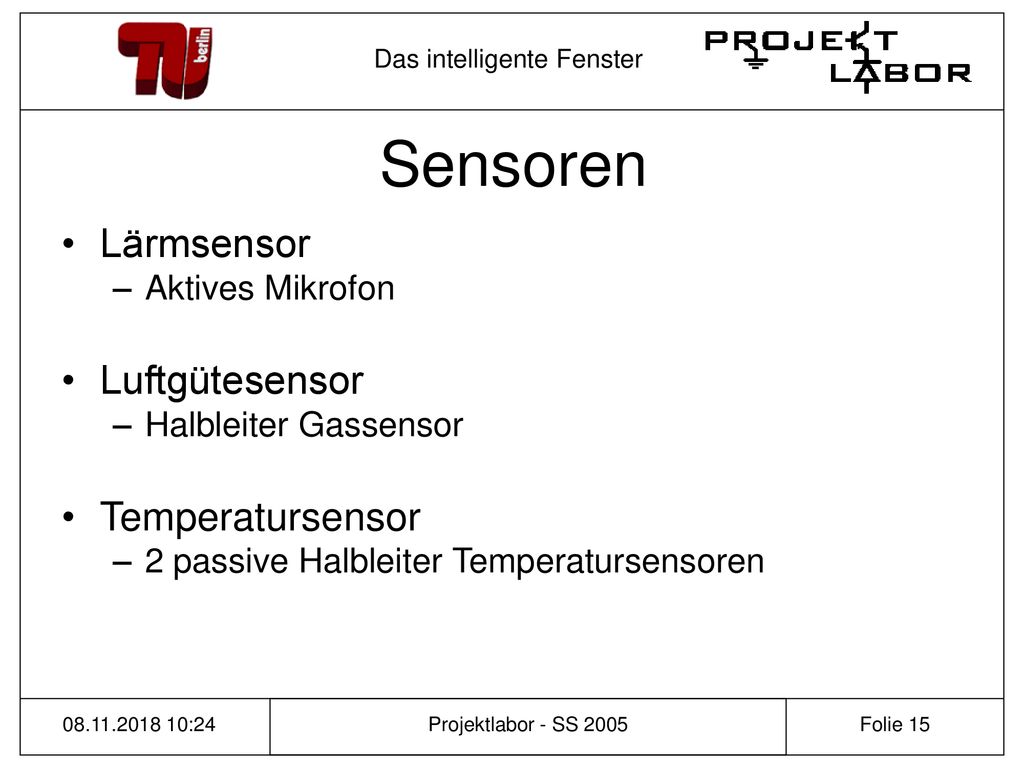

15 Sensoren Lärmsensor Luftgütesensor Temperatursensor Aktives Mikrofon
Halbleiter Gassensor Temperatursensor 2 passive Halbleiter Temperatursensoren :24 Projektlabor - SS 2005

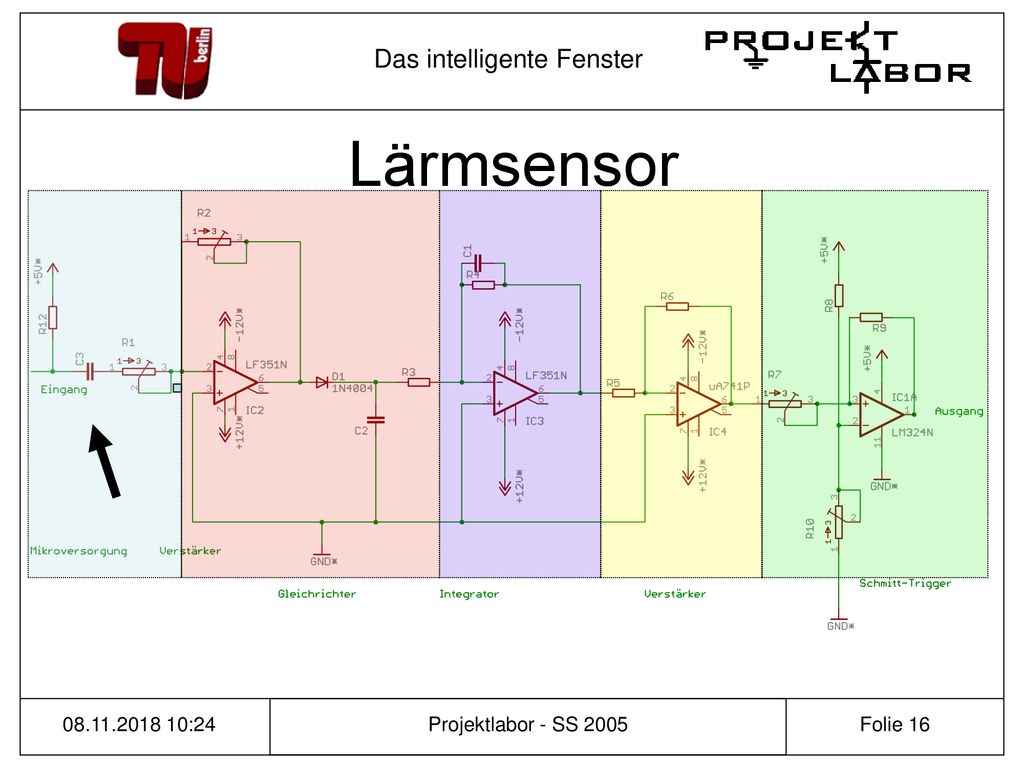

16 Lärmsensor :24 Projektlabor - SS 2005

17 Lärmsensor :24 Projektlabor - SS 2005

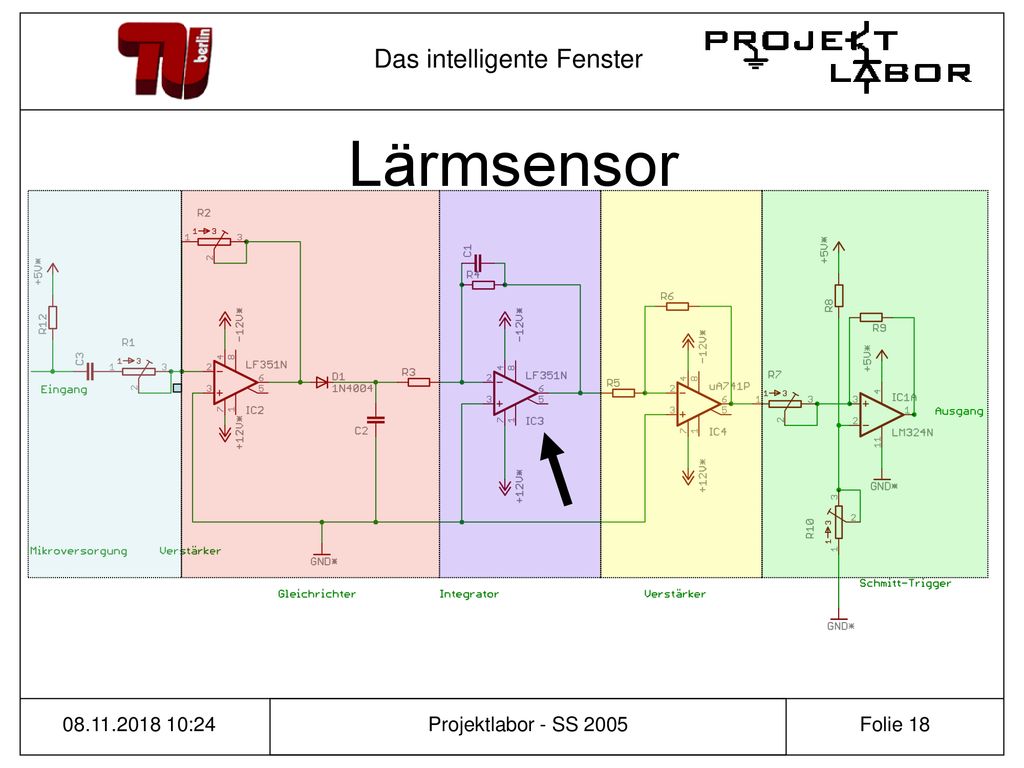

18 Lärmsensor :24 Projektlabor - SS 2005

19 Lärmsensor :24 Projektlabor - SS 2005

20 Lärmsensor :24 Projektlabor - SS 2005

21 Luftgütesensor :24 Projektlabor - SS 2005

22 Luftgütesensor :24 Projektlabor - SS 2005

23 Luftgütesensor :24 Projektlabor - SS 2005

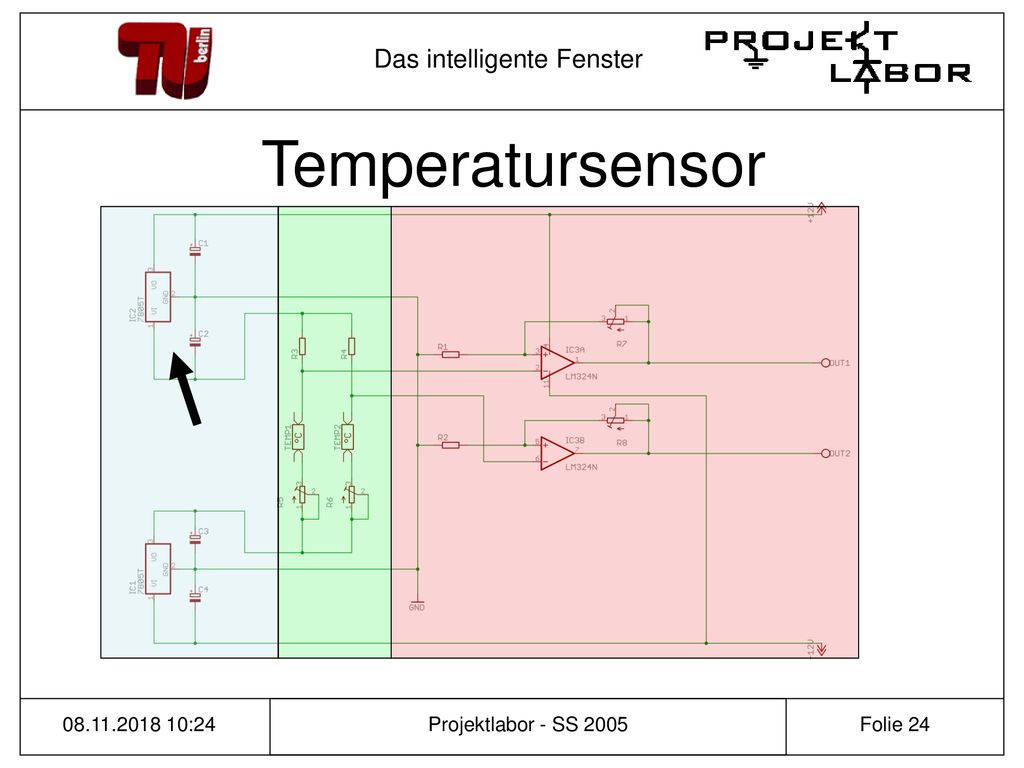

24 Temperatursensor :24 Projektlabor - SS 2005

25 Temperatursensor :24 Projektlabor - SS 2005

26 Temperatursensor :24 Projektlabor - SS 2005

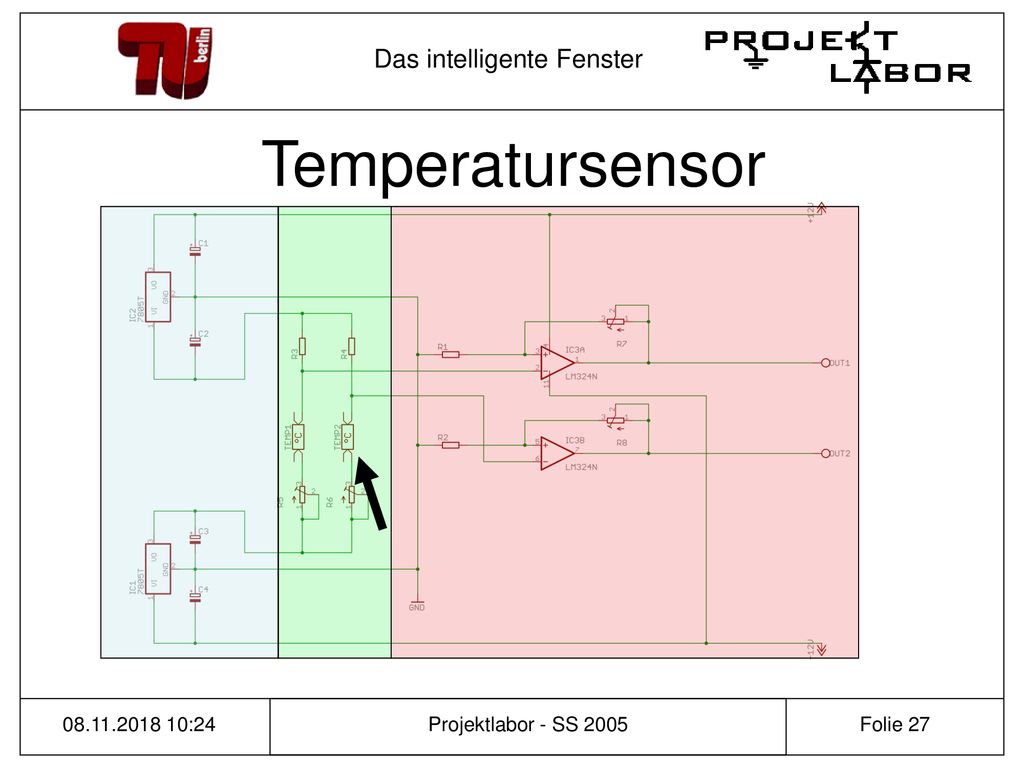

27 Temperatursensor :24 Projektlabor - SS 2005

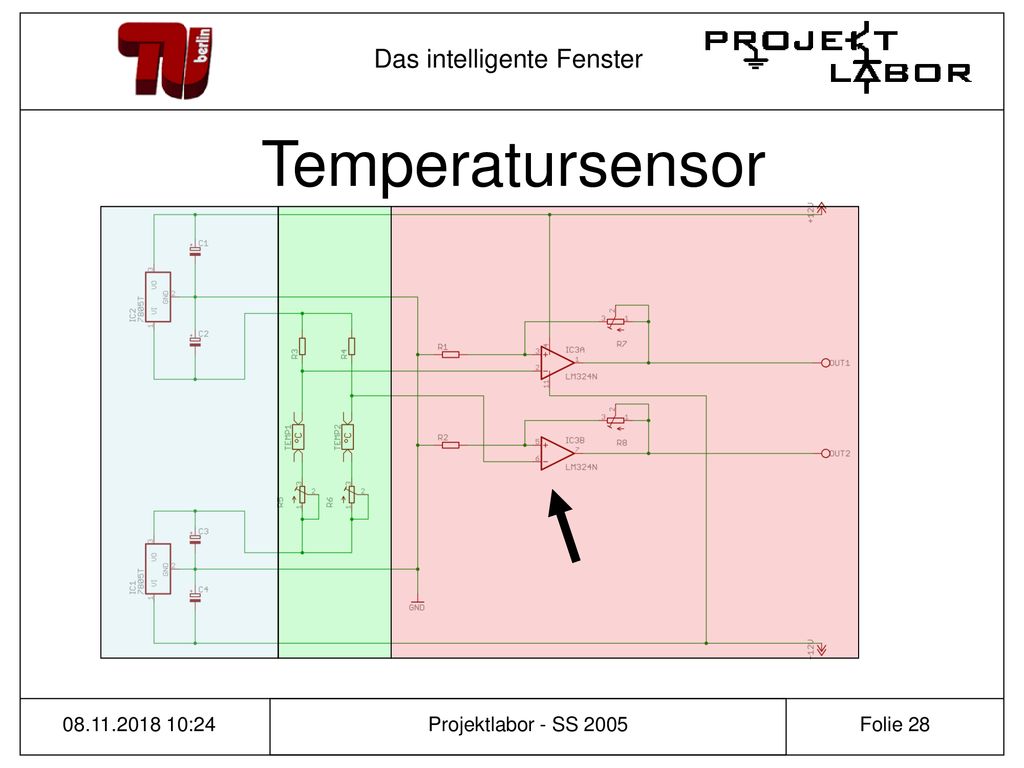

28 Temperatursensor :24 Projektlabor - SS 2005

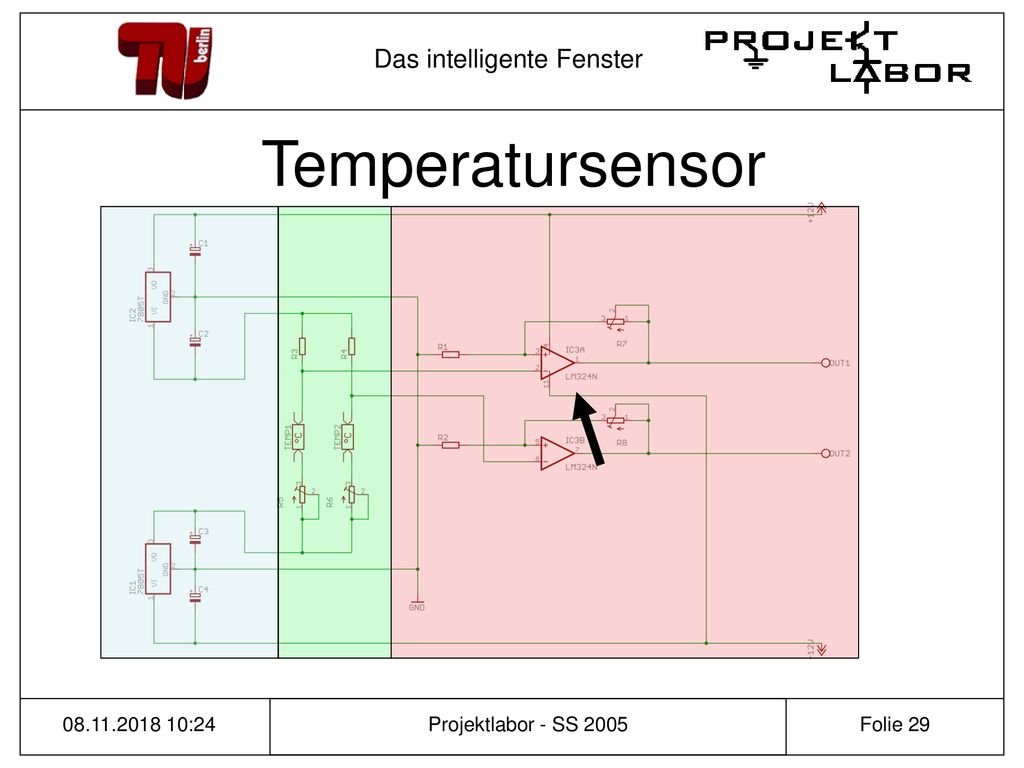

29 Temperatursensor :24 Projektlabor - SS 2005

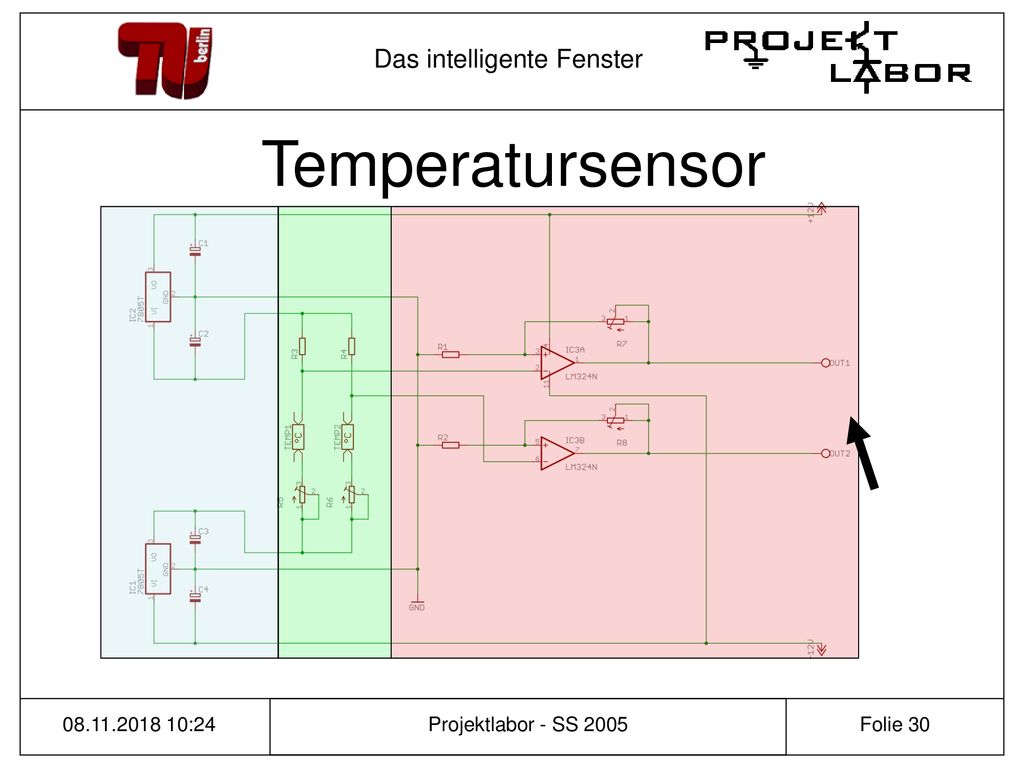

30 Temperatursensor :24 Projektlabor - SS 2005

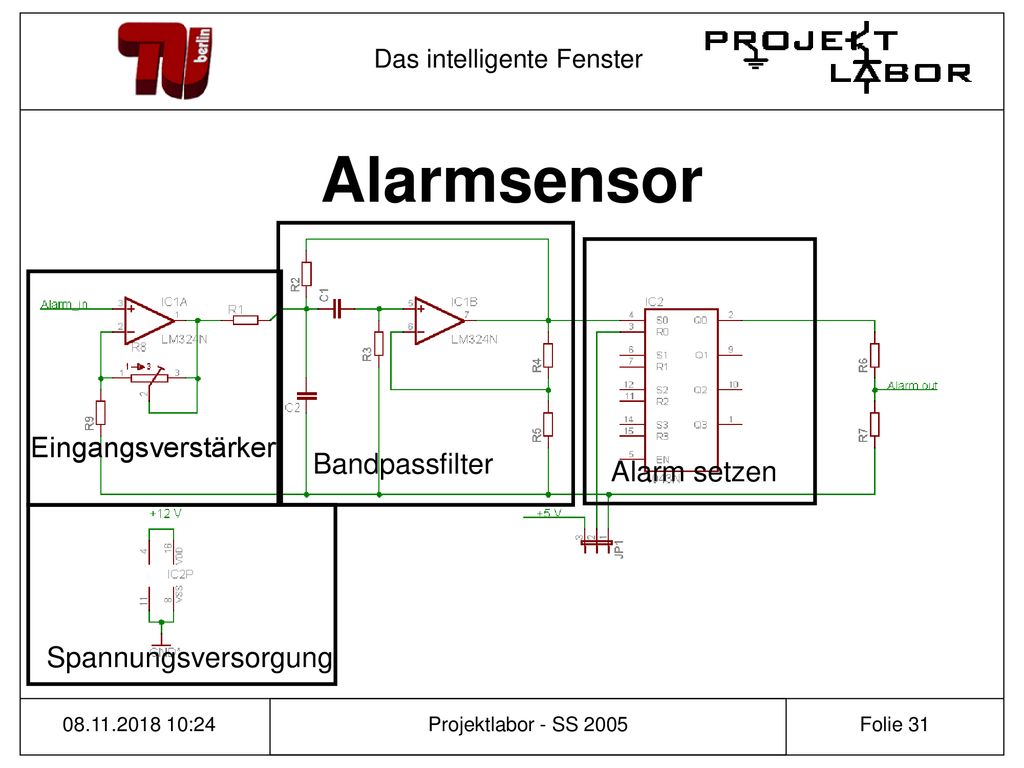

31 Alarmsensor Eingangsverstärker Bandpassfilter Alarm setzen
Spannungsversorgung :24 Projektlabor - SS 2005

32 Steuerung Sensoren Interpretation Logische Verarbeitung
Ausgabe an die Aktuatoren :24 Projektlabor - SS 2005

33 Gießen & Alarm Logik Auswertung der Sensoren 5 min. Timer
Alarmvisualisierung Spannungsvers. :24 Projektlabor - SS 2005

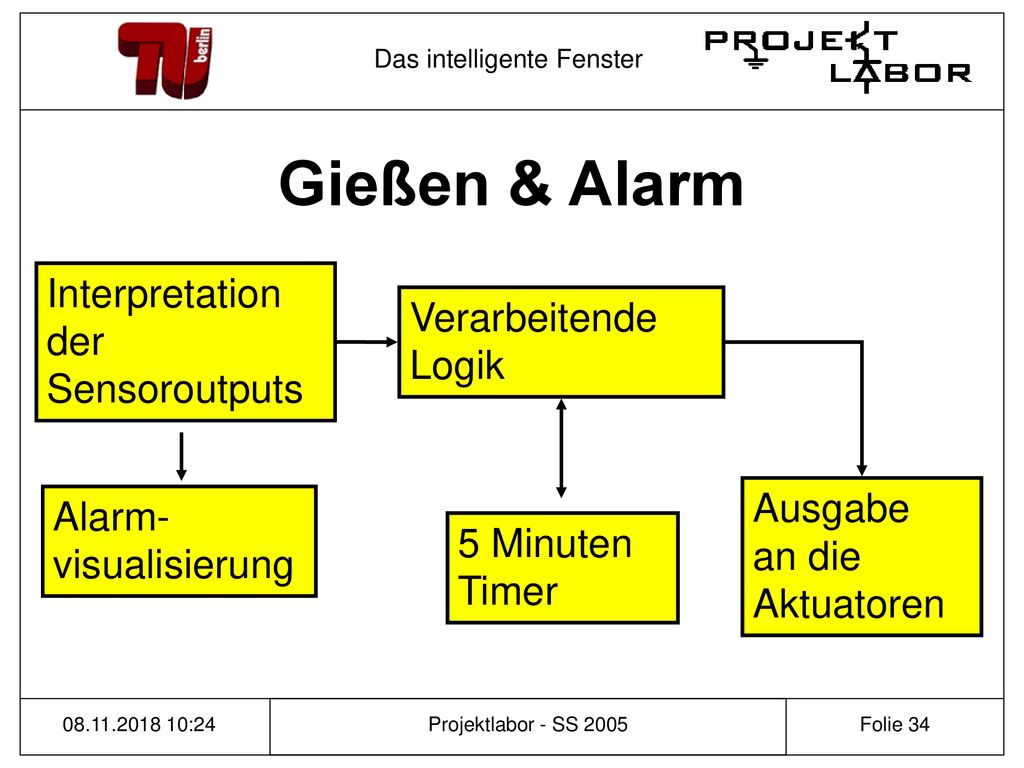

34 Gießen & Alarm Interpretation der Sensoroutputs Verarbeitende Logik
Ausgabe an die Aktuatoren Alarm- visualisierung 5 Minuten Timer :24 Projektlabor - SS 2005

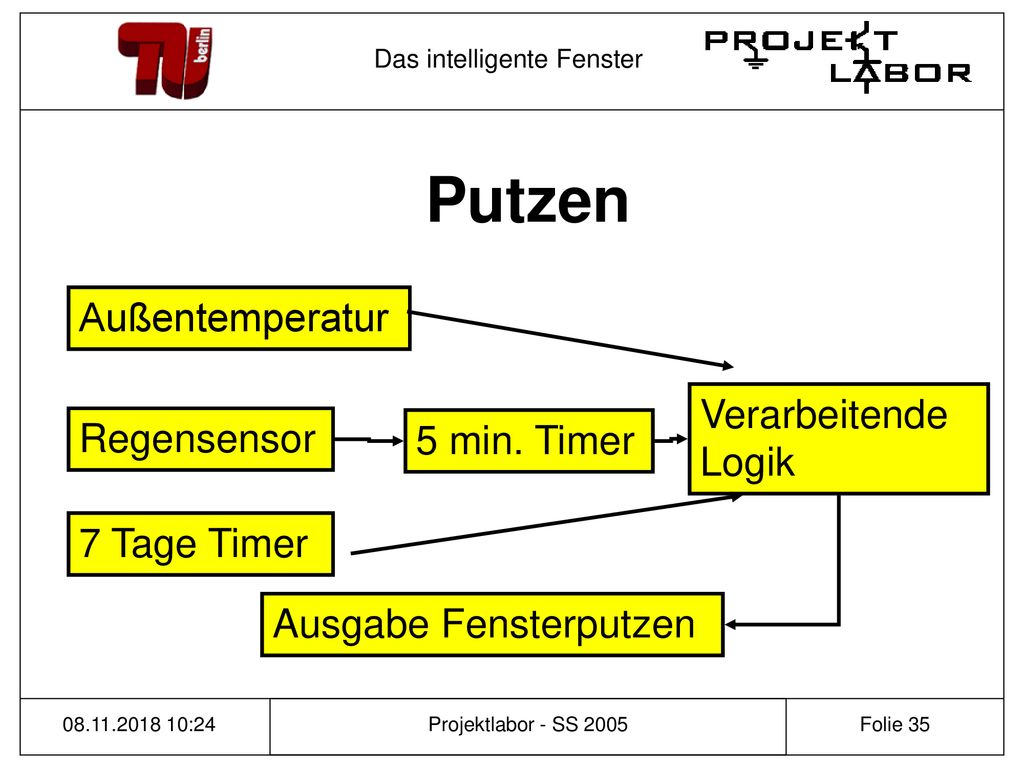

35 Putzen Außentemperatur Verarbeitende Logik Regensensor 5 min. Timer
7 Tage Timer Ausgabe Fensterputzen :24 Projektlabor - SS 2005

36 Fenster auf/zu Sensor Auswertung Verarbeitende Logik 5 min. Timer
Handsteuerung Ausgabe Fenster auf/zu :24 Projektlabor - SS 2005

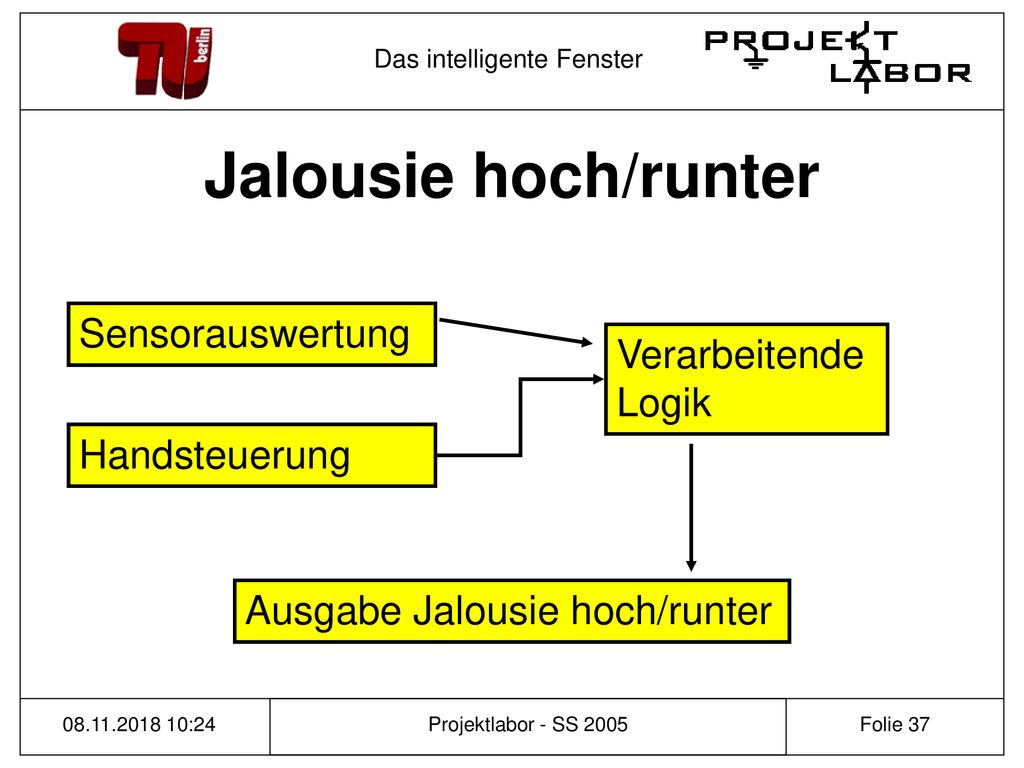

37 Jalousie hoch/runter Sensorauswertung Verarbeitende Logik
Handsteuerung Ausgabe Jalousie hoch/runter :24 Projektlabor - SS 2005

38 Jalousie runter außen zu hell außen zu dunkel (nacht) Handsteuerung
ODER Jalousie runter :24 Projektlabor - SS 2005

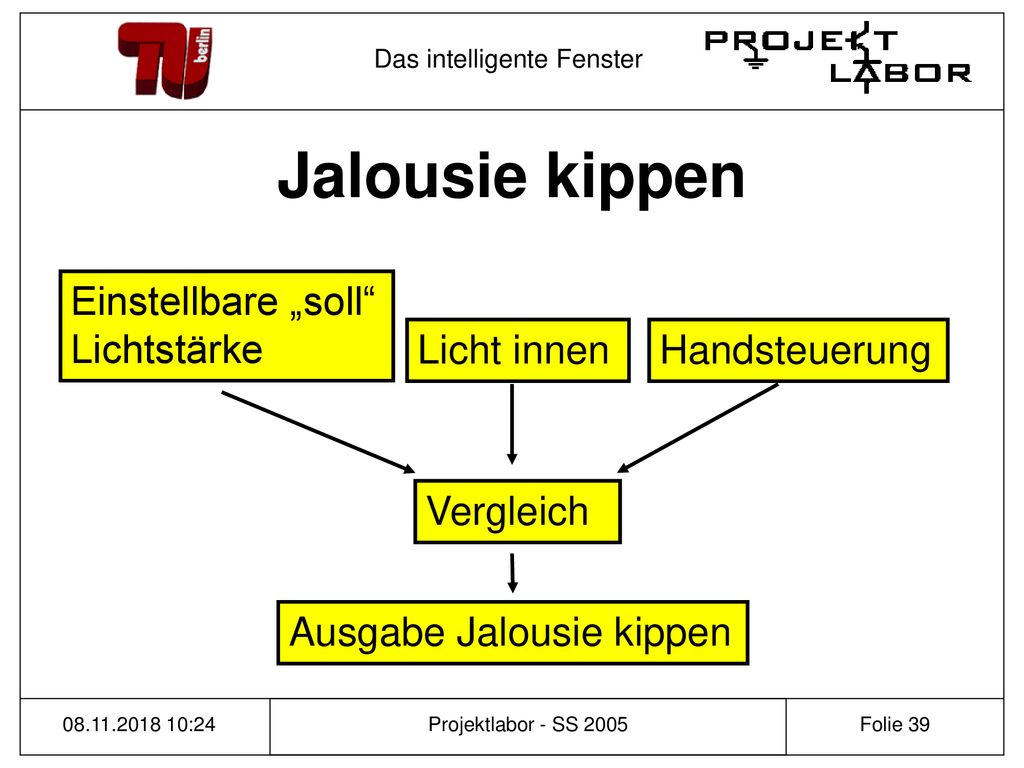

39 Jalousie kippen Einstellbare „soll“ Lichtstärke Licht innen
Handsteuerung Vergleich Ausgabe Jalousie kippen :24 Projektlabor - SS 2005

40 Gruppe 3 Tutor: Johannes Twittman Studenten: Andre Küppers, Denis Nikolic, Bilal Khaled, Mohamed Esber, Trung Hieu Hoang, Florian Förster, Sven Winny, Peter Krenz -Motorsteuerung für die Jalousien -Motorsteuerung für das Fenster -Ansteuerung der Pumpe und der Wischer -Sensorplatine für Feuchte, Regen, Füllstand :24 Projektlabor - SS 2005

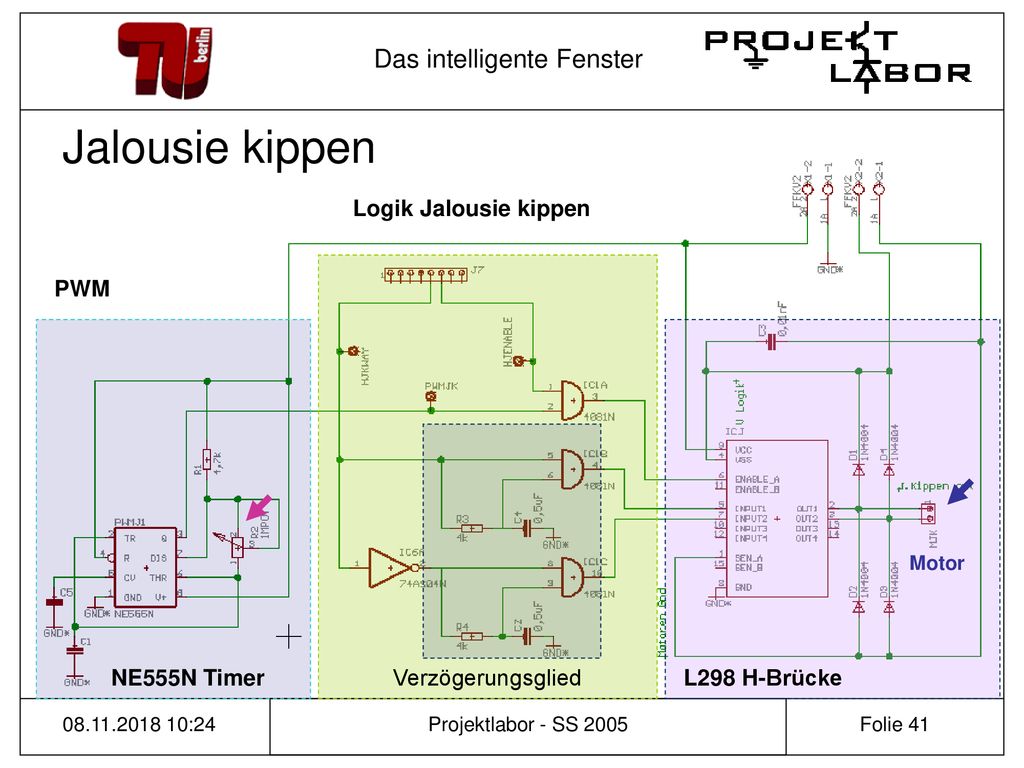

41 Jalousie kippen Logik Jalousie kippen PWM NE555N Timer
Motor NE555N Timer Verzögerungsglied L298 H-Brücke :24 Projektlabor - SS 2005

42 Fenster und Jalousie auf/zu
Logik Fenster Motoren PWM NE555N Timer Logik Jalousie L298 H-Brücke :24 Projektlabor - SS 2005

43 JETZT wird’s ERNST :24 Projektlabor - SS 2005
